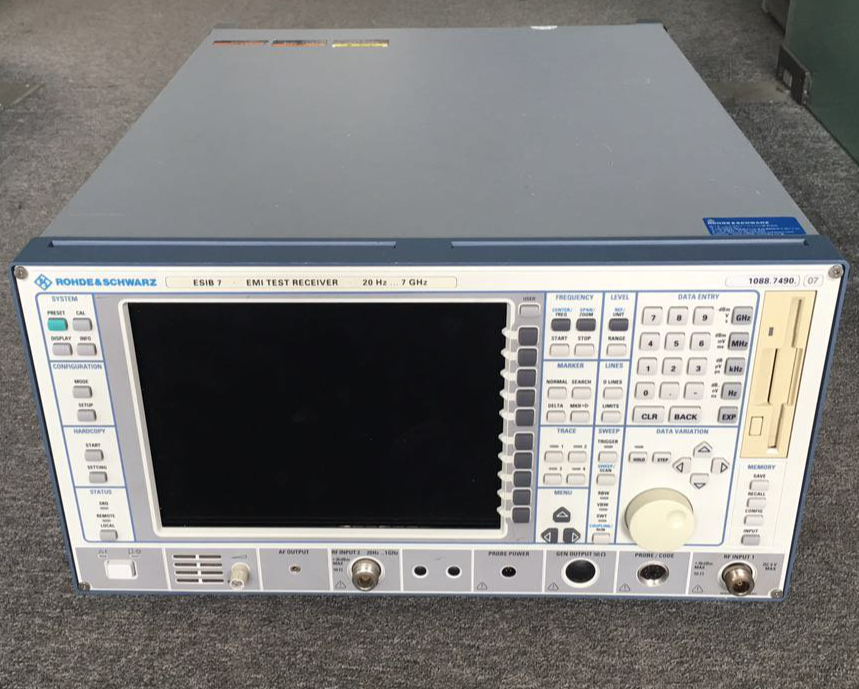

R&S®ESIB EMI 测试接收机 R&S ESIB7

R&S®ESIB 系列是罗德与施瓦茨公司生产的高性能电磁干扰测试接收机，是早期在 EMC 认证测试领域非常经典和重要的一款产品。虽然其较新型号已被更新的平台（如 R&S®ESR 和 R&S®ESRP）所取代，但了解 ESIB 对于理解 EMI 测试技术的发展仍有重要意义。

概述

R&S®ESIB 是专门为按照国际标准（如 CISPR、FCC、MIL-STD）进行电磁干扰预兼容和全兼容测试而设计的仪器。它能够精确测量电子设备、模块或系统辐射或传导的电磁骚扰信号，是 EMC 实验室的核心设备。

---

核心特点与详细介绍

1. 精确且标准的测量

• 完全符合标准：ESIB 的硬件和软件（如 R&S®EMC32）设计严格遵循 CISPR 16-1-1 等核心标准。这确保了其测量结果在全球范围内的可比性和权威性。

• 预选器：内置高性能预选器，这是专业级接收机与频谱分析仪的关键区别之一。预选器可以在混频前滤除带外信号，有效防止强信号过载导致的测量失真（互调产物），确保在复杂电磁环境下仍能进行精确测量。

• 高动态范围：得益于预选器和优质的硬件设计，ESIB 具有很高的动态范围，能够同时准确测量强度相差很大的信号。

2. 专用的测量模式

EMI 测试接收机不仅仅是频谱分析仪，它集成了为 EMI 测试优化的专用功能：

• 峰值检测：快速扫描，用于初步排查和定位干扰源。

• 准峰值检测：这是 CISPR 标准的核心要求。它根据信号的重复频率对人耳听觉 annoyance 进行加权，反映了干扰对广播等服务的实际影响程度。准峰值测量速度较慢，但对最终判定至关重要。

• 平均值检测：主要用于测量窄带信号，如连续波干扰。

• RMS 平均值检测：另一种平均值测量方式。
  这些检测器是同时工作的，可以一次性扫描获取所有必要数据，极大提高了测试效率。

3. 频率覆盖范围广

不同型号的 ESIB 覆盖的频率范围不同，典型型号如 R&S®ESIB 26 和 R&S®ESIB 40 分别覆盖：

• ESIB 26: 20 Hz 至 26.5 GHz

• ESIB 40: 20 Hz 至 40 GHz
  这个范围覆盖了从交流电源线频率到微波频段的所有重要 EMI 测试频段。

4. 极高的灵敏度与低本底噪声

• 具有极低的内部噪声（本底噪声），能够检测到非常微弱的干扰信号，这对于测量低辐射设备或需要在屏蔽室中进行远场测试至关重要。

5. 自动化与软件集成

• 自动化控制：ESIB 通常与专业的 EMC 测试软件（如罗德与施瓦茨的 R&S®EMC32）配合使用。软件可以完全控制接收机、天线塔、转台、LISN（线路阻抗稳定网络）等所有外围设备。

• 自动化测试序列：软件可以运行完全自动化的测试流程，包括：

  • 自动扫描所有需要测试的频率段。

  • 自动切换波段、天线、接收机设置。

  • 自动记录所有检测器（峰值、准峰值、平均值）的读数。

  • 自动生成符合标准格式的测试报告。

  • 与限值线比较，并自动判断通过/失败。

6. 坚固耐用的设计

• 作为一款为实验室环境设计的仪器，ESIB 构建坚固，保证了长期测量的稳定性和可靠性。

---

典型应用场景

1. 认证测试实验室：作为主接收机，为消费电子产品、工业设备、医疗器械、汽车零部件等进行正式的 CISPR、FCC、CE 认证测试。

2. 预兼容测试：在产品研发阶段，企业在自己的屏蔽室内使用 ESIB 进行测试，提前发现并解决 EMC 问题，节省后期整改的成本和时间。

3. 军工和航空航天：进行符合 MIL-STD-461、DO-160 等严格标准的 EMI 测试。

4. 科研与开发：用于深入的电磁现象研究和分析。
