0.avformat_open_input的rtsp流程程纯净版

ffmpeg拉流，从avformat_open_input接口开始，去除与rtsp拉流无关的代码后，如下：


int avformat_open_input(AVFormatContext **ps, const char *filename,
                        const AVInputFormat *fmt, AVDictionary **options)
{
    AVFormatContext *s = *ps;
    FFFormatContext *si;
    AVDictionary *tmp = NULL;
    int ret = 0;

    if (!s && !(s = avformat_alloc_context()))
        return AVERROR(ENOMEM);
    si = ffformatcontext(s);
    if (!s->av_class) {
        av_log(NULL, AV_LOG_ERROR, "Input context has not been properly allocated by avformat_alloc_context() and is not NULL either\n");
        return AVERROR(EINVAL);
    }

    if (options)
        av_dict_copy(&tmp, *options, 0);

    if ((ret = av_opt_set_dict(s, &tmp)) < 0)
        goto fail;

    if (!(s->url = av_strdup(filename ? filename : ""))) {
        ret = AVERROR(ENOMEM);
        goto fail;
    }

    if ((ret = init_input(s, filename, &tmp)) < 0)
        goto fail;
    s->probe_score = ret;

    s->duration = s->start_time = AV_NOPTS_VALUE;

    /* Allocate private data. */
    if (s->iformat->priv_data_size > 0)
    {
        if (!(s->priv_data = av_mallocz(s->iformat->priv_data_size))) {
            ret = AVERROR(ENOMEM);
            goto fail;
        }
        if (s->iformat->priv_class)
        {
            *(const AVClass **) s->priv_data = s->iformat->priv_class;
            av_opt_set_defaults(s->priv_data);
            if ((ret = av_opt_set_dict(s->priv_data, &tmp)) < 0)
                goto fail;
        }
    }

    if (s->iformat->read_header)
    {
        if ((ret = s->iformat->read_header(s)) < 0) {
            if (s->iformat->flags_internal & FF_FMT_INIT_CLEANUP)
                goto close;
            goto fail;
        }
    }

    si->raw_packet_buffer_size = 0;

    update_stream_avctx(s);

    if (options) {
        av_dict_free(options);
        *options = tmp;
    }
    *ps = s;
    return 0;

close:
    if (s->iformat->read_close)
        s->iformat->read_close(s);
fail:
    av_dict_free(&tmp);
    avformat_free_context(s);
    *ps = NULL;
    return ret;
}

其中留下了参数配置流程，因为一般会配置些参数，参数配置参见《ffmpeg面向对象——参数配置机制及其设计模式探索》。

输入格式匹配（看下面流程图会清晰点），参见《ffmpeg面向对象-rtsp拉流相关对象》的第2节。

协议匹配机制（看下面流程图会清晰点），参见《ffmpeg面向对象——拉流协议匹配机制探索》。

输入格式类与协议类什么关系参见《ffmpeg面向对象——AVInputFormat与URLProtocol啥关系》。

这些结合流层图与对象图看会清晰点。

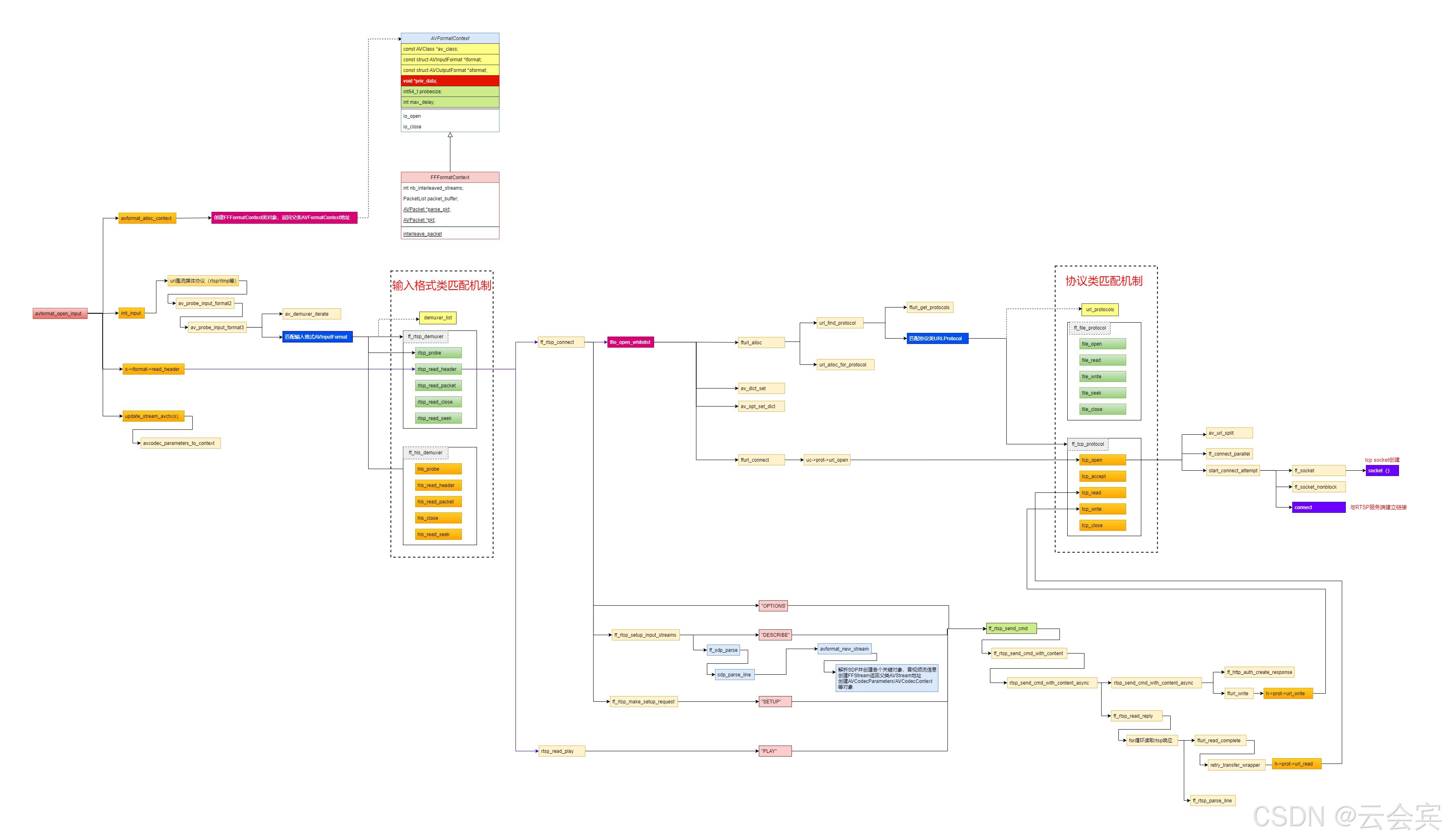

1.rtsp拉流流程图

在这里插入图片描述

rtsp的tcp链接创建在图中最右边。

rtsp协商流程也比较清晰，可以看到ff_rtsp_send_cmd是各个协商方法最终都要调用的中心转发节点。其中SDP解析后创建了一堆解码信息对象并根据解析赋值。
这种统一到同一个接口上（ff_rtsp_send_cmd）的设计模式是什么？外观模式。其内部的实现，又无视是什么命令，都同样的流程——如ff_rtsp_read_reply，尤其ffurl_read接口对所有协议的封装（这也是抽象出一个URLContxt类原因所在吧）——这种模式抽象出了共性的代码，走同样的流程，这种是什么设计模式？模板模式。

可以看到在retry_transfer_wrapper中有睡眠机制，也就是说avformat_open_input是阻塞的调用。

在此，也可以发现avformat_open_input调用完成，那么rtsp协商也完成了。

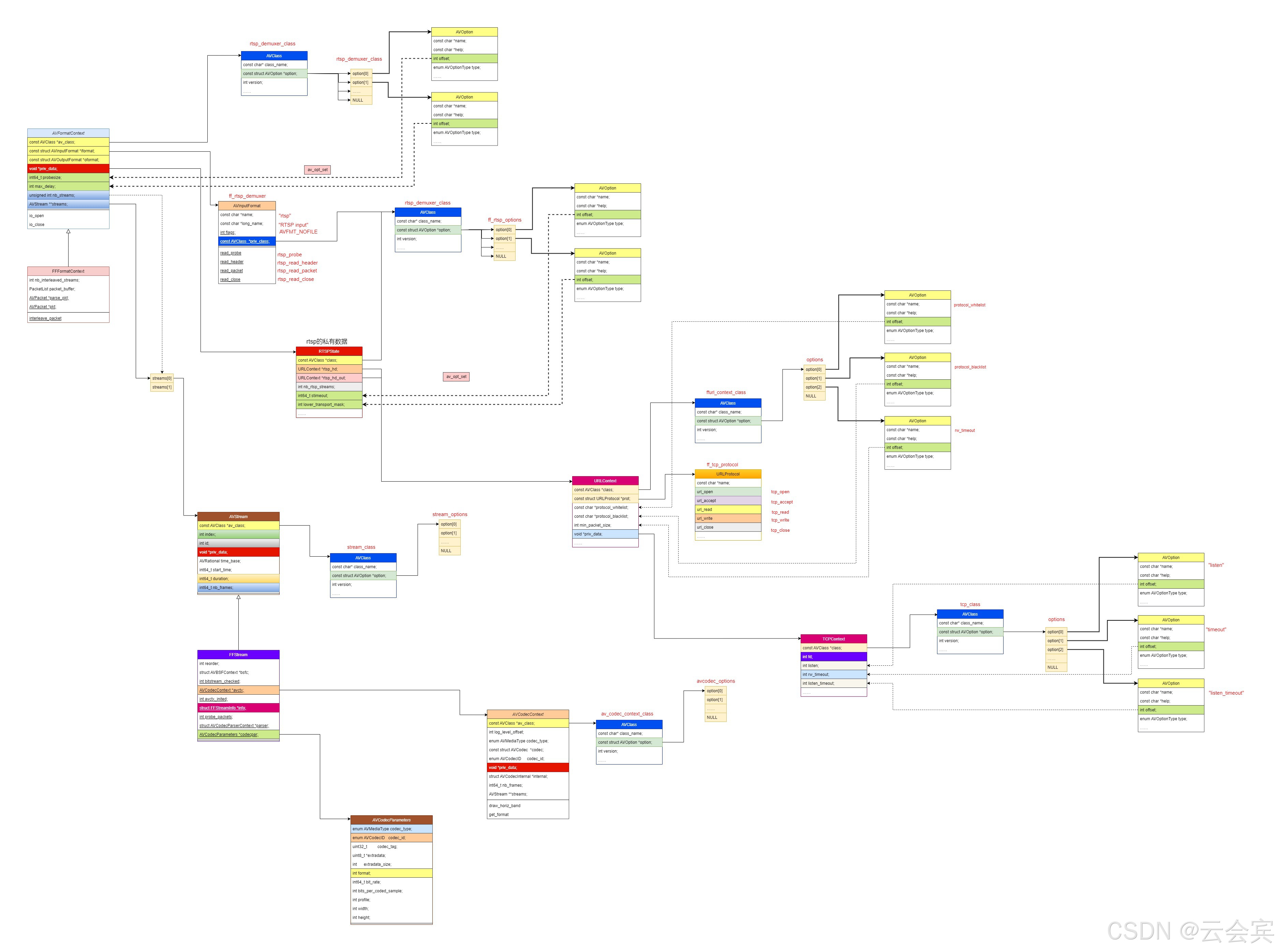

另外可以看到底层tcp协议读写是如何对接的，结合下面对象图，就能深入理解输入格式类与协议类的关系，它们面向接口编程，各自分层迭代开发，互不影响。

最后是解码信息的拷贝——从RTSP协议的DESCRIBE的SDP里解析出来的，有对象承载这些信息，要拷贝到AVFormatContext的streams对应元素成员中。

流程图里应该标记下各个对象创建的时机，这样下面对象图就能对应上了，否则得看源码。
