1.Android中使用Matrix对图像进行缩放、旋转、平移、斜切等变换的。

Matrix是一个3*3的矩阵，其值对应如下：

Matrix提供了一些方法来控制图片变换：
setTranslate(float dx,float dy)：控制Matrix进行位移。
setSkew(float kx,float ky)：控制Matrix进行倾斜，kx、ky为X、Y方向上的比例。
setSkew(float kx,float ky,float px,float py)：控制Matrix以px、py为轴心进行倾斜，kx、ky为X、Y方向上的倾斜比例。
setRotate(float degrees)：控制Matrix进行depress角度的旋转，轴心为（0,0）。
setRotate(float degrees,float px,float py)：控制Matrix进行depress角度的旋转，轴心为(px,py)。
setScale(float sx,float sy)：设置Matrix进行缩放，sx、sy为X、Y方向上的缩放比例。
setScale(float sx,float sy,float px,float py)：设置Matrix以(px,py)为轴心进行缩放，sx、sy为X、Y方向上的缩放比例。
注意：以上的set方法，均有对应的post和pre方法，Matrix调用一系列set,pre,post方法时,可视为将这些方法插入到一个队列.当然,按照队列中从头至尾的顺序调用执行.其中pre表示在队头插入一个方法,post表示在队尾插入一个方法.而set表示把当前队列清空,并且总是位于队列的最中间位置.当执行了一次set后:pre方法总是插入到set前部的队列的最前面,post方法总是插入到set后部的队列的最后面

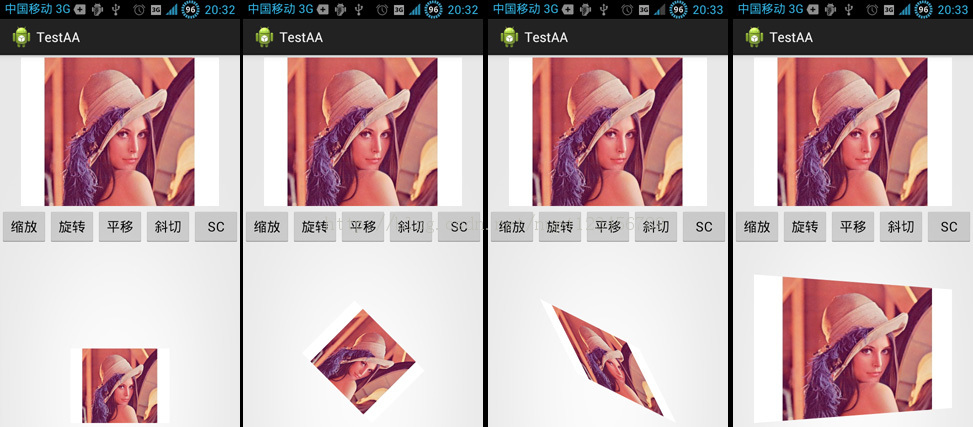

Demo


   001.
   package com.example.testaa;

   002.

   003.
   import org.androidannotations.annotations.AfterViews;

   004.
   import org.androidannotations.annotations.Click;

   005.
   import org.androidannotations.annotations.EActivity;

   006.
   import org.androidannotations.annotations.UiThread;

   007.
   import org.androidannotations.annotations.ViewById;

   008.

   009.
   import android.app.Activity;

   010.
   import android.graphics.Bitmap;

   011.
   import android.graphics.BitmapFactory;

   012.
   import android.graphics.Matrix;

   013.
   import android.util.Log;

   014.
   import android.widget.Button;

   015.
   import android.widget.ImageView;

   016.
   import android.widget.Toast;

   017.

   018.
   @EActivity(R.layout.activity_main)

   019.
   public class MainActivity extends Activity {

   020.

   021.
   @ViewById

   022.
   ImageView iv1;

   023.

   024.
   @ViewById

   025.
   ImageView iv2;

   026.

   027.
   @ViewById

   028.
   Button btn1;

   029.

   030.
   @ViewById

   031.
   Button btn2;

   032.

   033.
   @ViewById

   034.
   Button btn3;

   035.

   036.
   @ViewById

   037.
   Button btn4;

   038.

   039.
   @ViewById

   040.
   Button btn5;

   041.

   042.
   Bitmap bitmap = null;

   043.

   044.
   /**

   045.
   * 加载完View之后进行的处理

   046.
   */

   047.
   @AfterViews

   048.
   void afterViewProcess() {

   049.
   bitmap = BitmapFactory.decodeResource(getResources(), R.drawable.lena);

   050.

   051.
   }

   052.

   053.
   /**

   054.
   * 缩小

   055.
   */

   056.
   @Click

   057.
   void btn1() {

   058.
   Matrix matrix = new Matrix();

   059.
   matrix.setScale(0.5f, 0.5f);

   060.
   Bitmap bm = Bitmap.createBitmap(bitmap, 0, 0, bitmap.getWidth(),

   061.
   bitmap.getHeight(), matrix, true);

   062.
   iv2.setImageBitmap(bm);

   063.
   showToast(matrix);

   064.
   }

   065.

   066.
   /**

   067.
   * 先缩小后旋转

   068.
   */

   069.
   @Click

   070.
   void btn2() {

   071.
   Matrix matrix = new Matrix();

   072.
   matrix.setScale(0.5f, 0.5f);// 缩小为原来的一半

   073.
   matrix.postRotate(45.0f);// 旋转45度 == matrix.setSinCos(0.5f, 0.5f);

   074.
   Bitmap bm = Bitmap.createBitmap(bitmap, 0, 0, bitmap.getWidth(),

   075.
   bitmap.getHeight(), matrix, true);

   076.
   iv2.setImageBitmap(bm);

   077.
   showToast(matrix);

   078.
   }

   079.

   080.
   /**

   081.
   * 平移

   082.
   */

   083.
   @Click

   084.
   void btn3() {

   085.
   Matrix matrix = new Matrix();

   086.
   matrix.setTranslate(bitmap.getWidth() / 2, bitmap.getHeight() / 2);// 向左下平移

   087.
   Bitmap bm = Bitmap.createBitmap(bitmap, 0, 0, bitmap.getWidth(),

   088.
   bitmap.getHeight(), matrix, true);

   089.
   iv2.setImageBitmap(bm);

   090.
   showToast(matrix);

   091.
   }

   092.

   093.
   /**

   094.
   * 斜切

   095.
   */

   096.
   @Click

   097.
   void btn4() {

   098.
   Matrix matrix = new Matrix();

   099.
   matrix.setSkew(0.5f, 0.5f);// 斜切

   100.
   matrix.postScale(0.5f, 0.5f);// 缩小为原来的一半

   101.
   Bitmap bm = Bitmap.createBitmap(bitmap, 0, 0, bitmap.getWidth(),

   102.
   bitmap.getHeight(), matrix, true);

   103.
   iv2.setImageBitmap(bm);

   104.
   showToast(matrix);

   105.
   }

   106.

   107.
   /**

   108.
   * 相当于自由变换

   109.
   * 由一个矩形变成四边形

   110.
   */

   111.
   @Click

   112.
   void btn5() {

   113.
   Matrix matrix = new Matrix();

   114.
   float[] src = new float[] { 0, 0, // 左上

   115.
   bitmap.getWidth(), 0,// 右上

   116.
   bitmap.getWidth(), bitmap.getHeight(),// 右下

   117.
   0, bitmap.getHeight() };// 左下

   118.
   float[] dst = new float[] { 0, 0,

   119.
   bitmap.getWidth(), 30,

   120.
   bitmap.getWidth(), bitmap.getHeight() - 30,

   121.
   0,bitmap.getHeight() };

   122.
   matrix.setPolyToPoly(src, 0, dst, 0, src.length/2);

   123.
   Bitmap bm = Bitmap.createBitmap(bitmap, 0, 0, bitmap.getWidth(),

   124.
   bitmap.getHeight(), matrix, true);

   125.
   iv2.setImageBitmap(bm);

   126.
   showToast(matrix);

   127.
   }

   128.

   129.
   /**

   130.
   * 显示矩阵中的值

   131.
   * @param matrix

   132.
   */

   133.
   @UiThread

   134.
   void showToast(Matrix matrix) {

   135.
   String string = "";

   136.
   float[] values = new float[9];

   137.
   matrix.getValues(values);

   138.
   for (int i = 0; i < values.length; i++) {

   139.
   string += "matrix.at" + i + "=" + values[i];

   140.
   }

   141.
   Toast.makeText(this, string, Toast.LENGTH_SHORT).show();

   142.
   Log.d("TEST", string);

   143.
   }

   144.
   }
