路由交换技术之代理ARP

目录

1、介绍

2、继续上篇文章的实验操作 — Vlan隔离技术

3、 代理思路详解

4、ARP代理常用命令

5、补充：想一想？

---

1、介绍

        Proxy ARP ：如果ARP请求是从一个网络的主机发往同一网段却不在同一物理网络上 的另一台主机，那么连接它们的具有代理ARP功能的设备就可以回答该请求，这个过 程称作代理ARP（Proxy ARP）

• 屏蔽了分离的物理网络，使用户使用起来，好像在同一个物理网络上。
• 分为普通代理ARP和本地代理ARP。

2、继续上篇文章的实验操作 — Vlan隔离技术

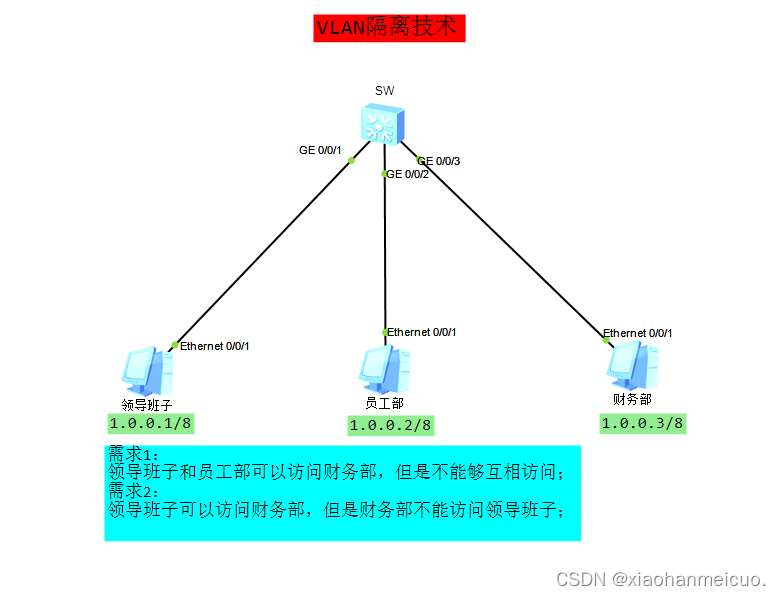

         在vlan隔离这个实验中已经做到领导班子、员工部可以访问财务部但它俩部门之间不能互相访问。还做到了领导班子访问财务部，但是财务部不能访问领导班子。如下图需求：

现在我们开启arp代理功能，使得领导班子能够访问员部门与财务部

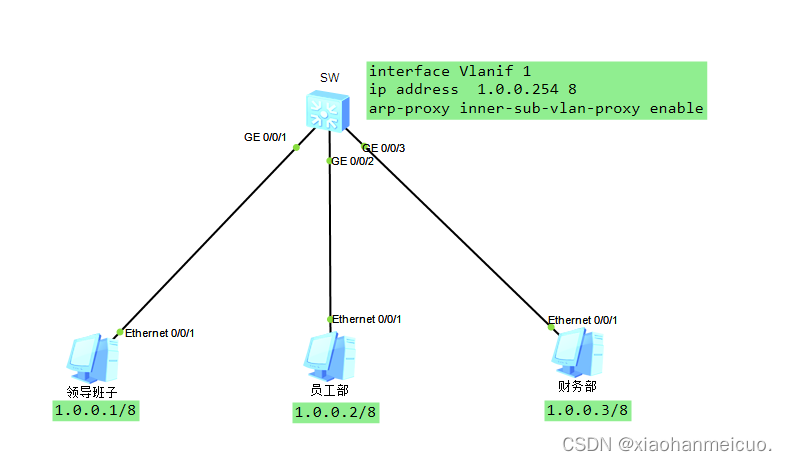

SW配置：

interface Vlanif 1
ip address  1.0.0.254 8
arp-proxy inner-sub-vlan-proxy enable

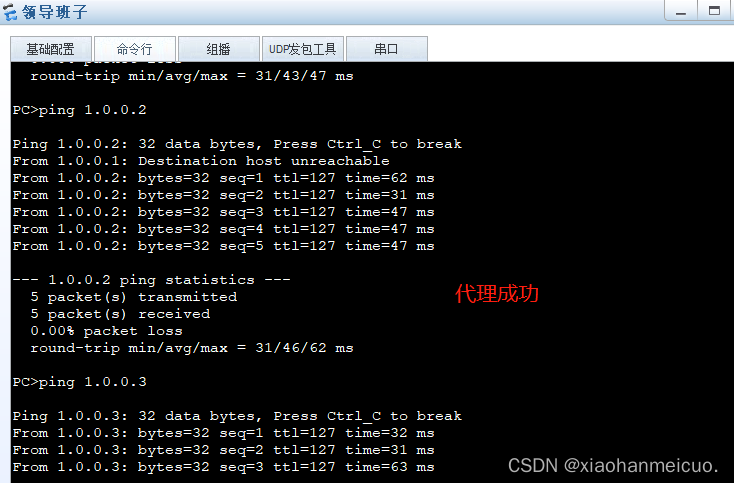

验证：

3、 代理思路详解

 首先代理功能只能在三层设备、路由器上实现，二层是不具备代理条件。

• 在三层设备创建接口vlanif 1并开启同一vlan内代理
• 当领导班子发送请求包到员工部的时候，请求先是到SW设备中发现找不到员工部的mac地址所以无法发送。但是此时vlanif 1口是知道领导班子要去的mac地址在哪，于是vlan if 就替领导班子到员工部门请求
• 得到请求回复后vlanif 1就反馈给领导班子，此时领导班子仍然是不知道员工部mac地址的

4、ARP代理常用命令

       注意： 代理功能只能在带有三层路由功能的设备上才能开启。

arp-proxy enable 开启代理ARP，一般路由器用此命令

#下面两条命令常用与三层设备
arp-proxy inner-sub-vlan-proxy enable 开启代理ARP，相同VLAN内
arp-proxy inter-sub-vlan-proxy enable 开启代理ARP，不同VLAN间

5、补充：想一想？

        如果开启ARP代理那之前做的需求不就形同虚设了吗，不就等于什么都没做吗？

之前的需求是在二层交换层做的隔离，ARP代理是在三层代理的，那么配置端口隔离模式为二、三层都隔离ARP代理就会失效，可以通过以下命令配置。

port-isolate mode all  #端口隔离模式为二层三层都隔离，默认是二层

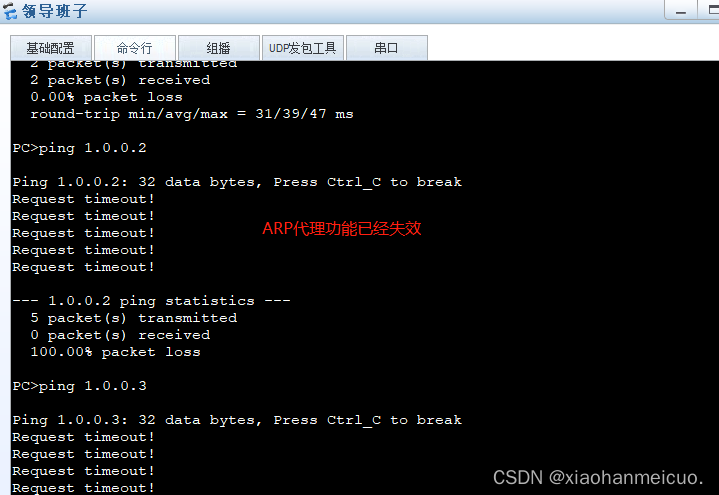

测试：
