引言：写这个主要是觉得ads和candence软件比较麻烦，为了写veriloga模型基还要被各种软件操作困住是很无语的，我就被困了好久，写出来过程是省的别人和我一样花时间在无用的软件上。

ADS如何调用和编译va文件？

方法一：将veriloga文件载入元件中调用

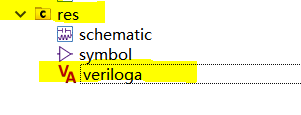

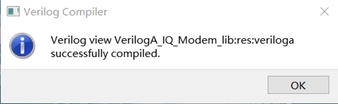

Step1----在元器件中创建va文件，并且右键compile Verilog，显示如下图即为成功。注意，库文件和va文件的model名称需要保持一致。

`include "discipline.h"
`include "constants.h"

module res(p,n);
inout p,n;
electrical p,n;
parameter real R=3;
analog begin
	V(p,n) <+ I(p,n)*R;
	end
endmodule
