本文介绍了AD20在PCB设计中的一些常见问题及其解决方案，包括原件平铺、批量修改位号丝印大小、查找器件、处理报错以及设置过孔盖油的方法。通过这些技巧，可以提升PCB设计效率和质量。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1、生成PCB后，许多原件重叠在一起，无法选中自己想要的原件怎么办？

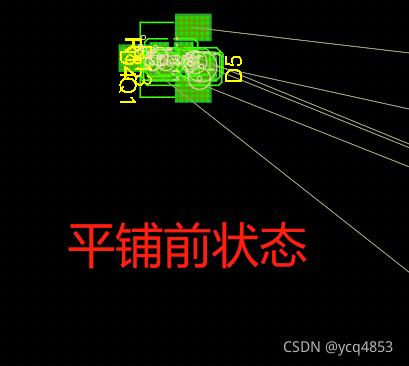

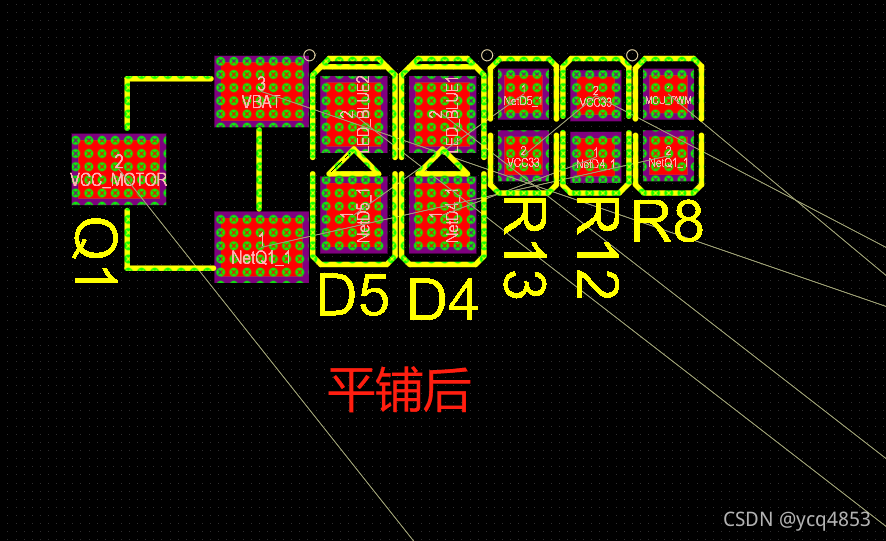

     使用原件平铺的功能。先在PCB中框选需要的器件，然后按快捷键i，l，最后在想要平铺的位置画个框即可。



2、如何批量修改AD位号的丝印大小？

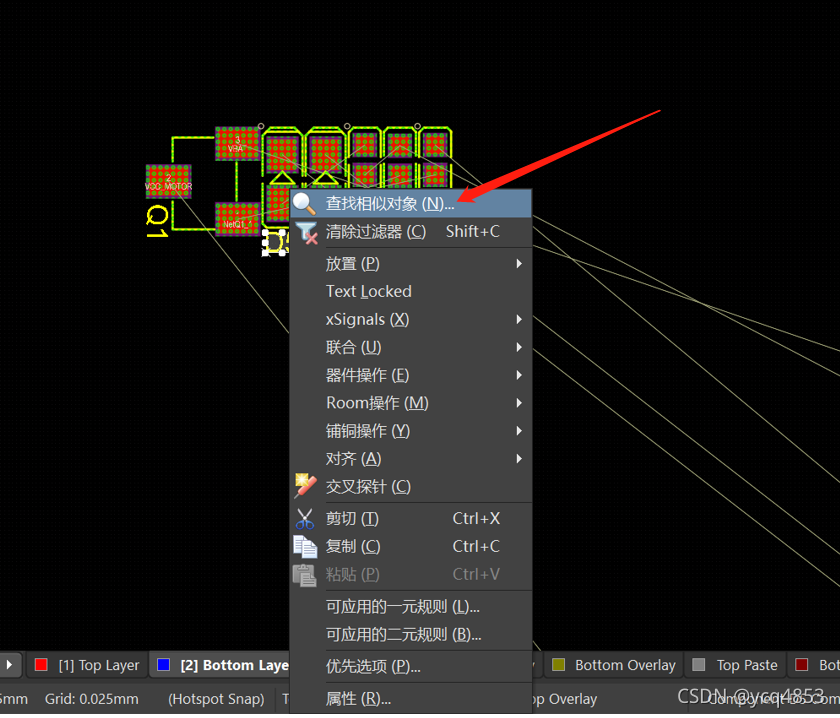

    （1）选中任意位号的丝印，右击，选择"查找相似对象"



  （2）将如图所示的，String Type，Text Hight的Any都修改为Same，并将选项卡最下方的“选择匹配”选中，依次点击“应用”，“确定”
