Altium Designer如何快速查找PCB板上元件

最新推荐文章于 2025-03-11 17:32:47 发布
最新推荐文章于 2025-03-11 17:32:47 发布
阅读量1.1w 收藏 11
点赞数 3
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/lc1014136855/article/details/105873152
版权
本文介绍了一种在PCB设计中快速查找特定元器件的方法，通过使用原理图工具栏中的交叉探测功能，结合快捷键J+C，可以轻松定位并查看所需的元器件符号，提高设计效率。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

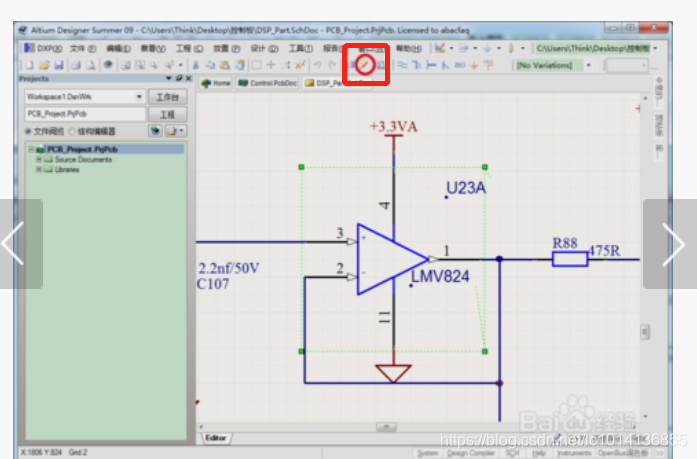

1、在原理图的工具栏中点击“对文件进行交叉探测”的按钮
在这里插入图片描述

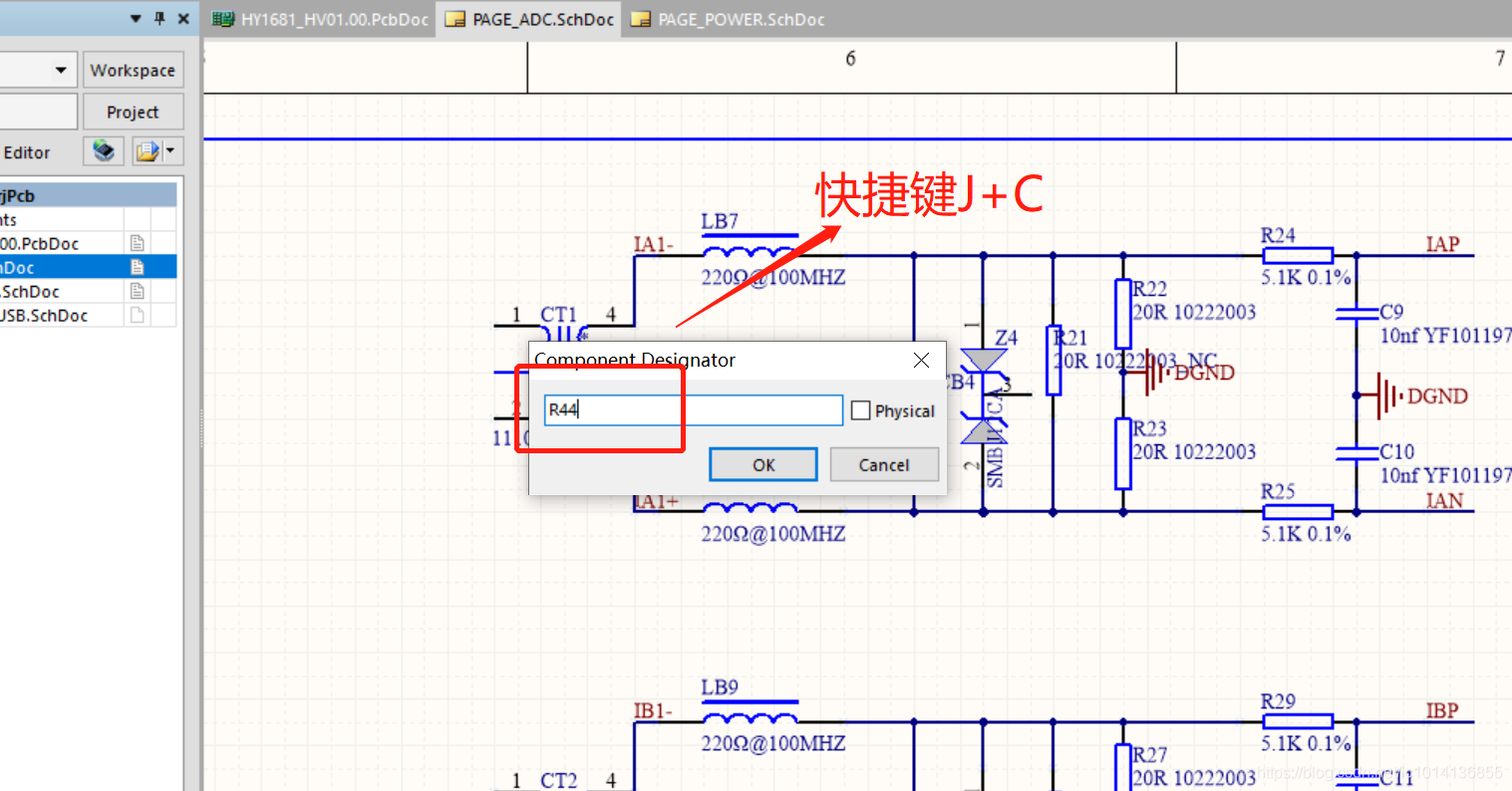

2、快捷键J+C,然后输入想要查找的元器件符号；
在这里插入图片描述

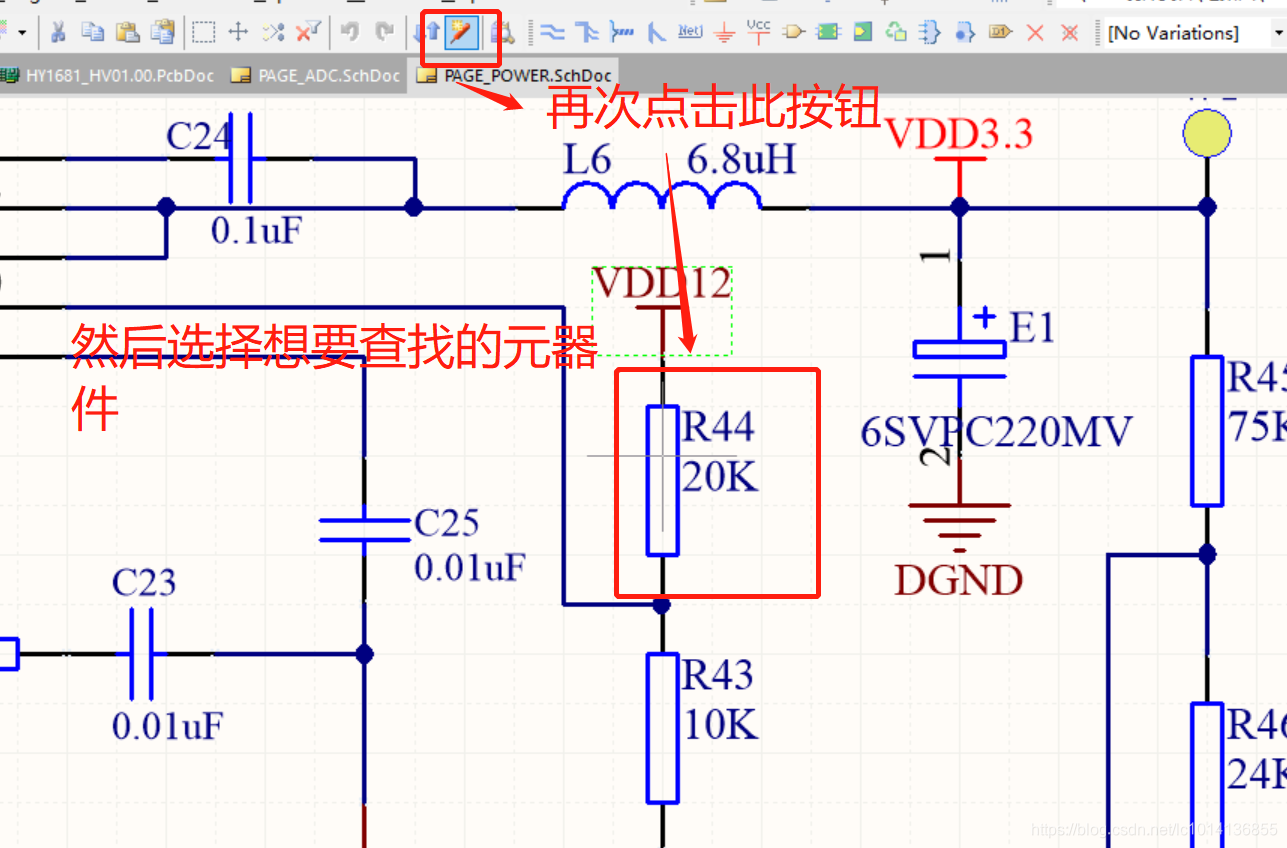

3、再次点击交叉编译按钮，并选择需要查找的元器件符号；
在这里插入图片描述

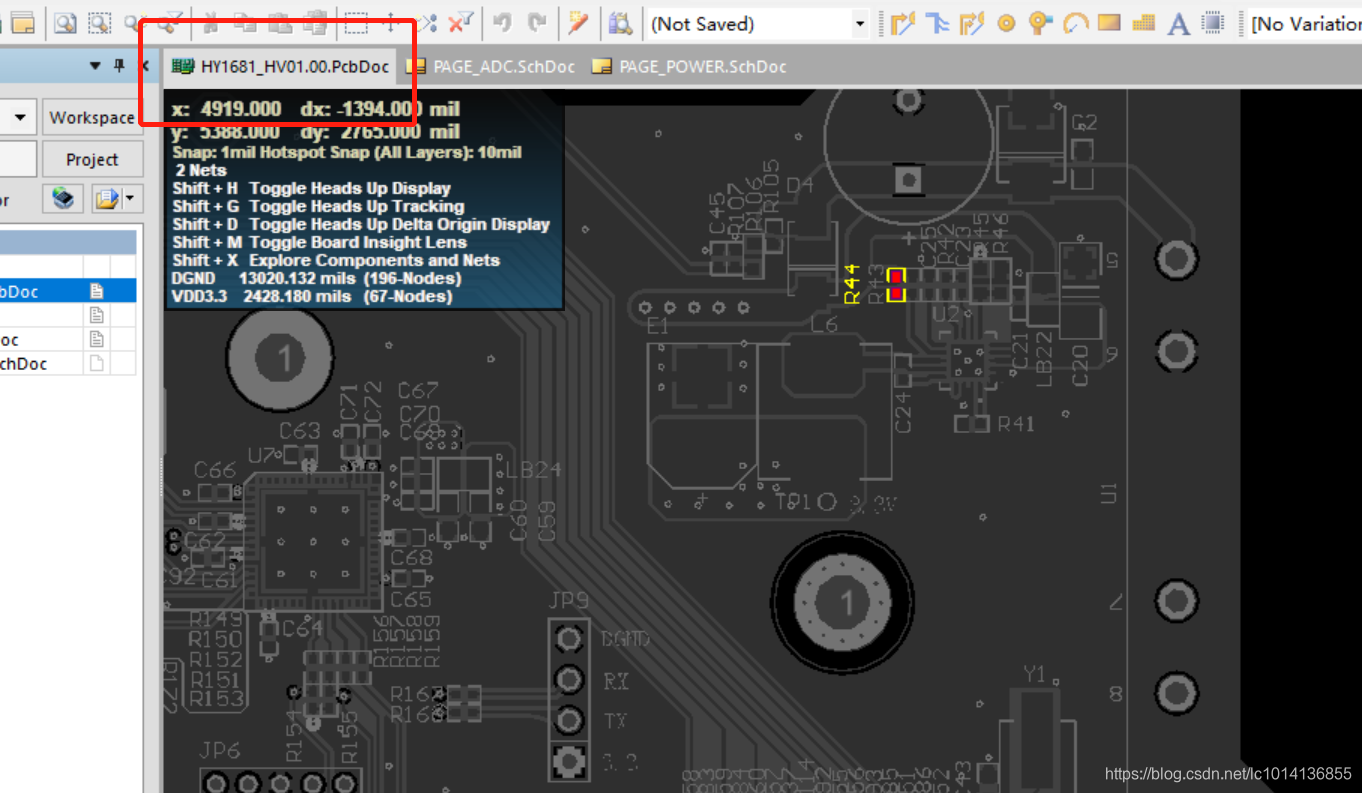

4、然后点开PCB，即可查看到相应的元器件；
在这里插入图片描述
