首发：耐压85V 内置MOS降压控制器方案FP7132，支持PWM和模拟调光功能，调光范围0-100%，主要应用直流/直流LED驱动程序应用，汽车，MR16 LED聚光灯，LED背光，恒流调节器

一般描述

FP7132是一款高效的降壓控制器，可用於為6V至85V輸入的高亮度LED提供電源。它採用一種高端檢測遲滯型控制結構，通過外部反饋精確調節LED電流。通過DIM引腳同時可提供PWM和模擬調光功能。

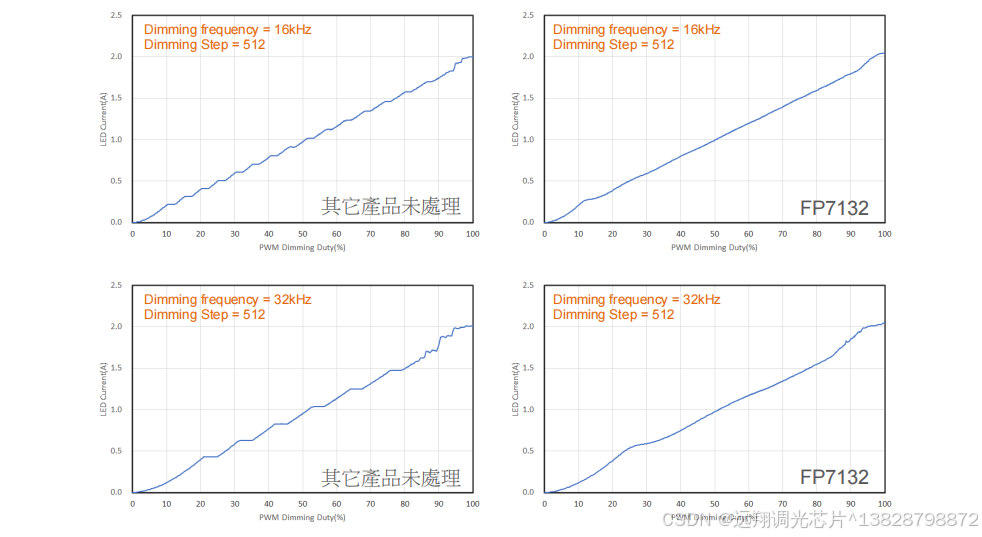

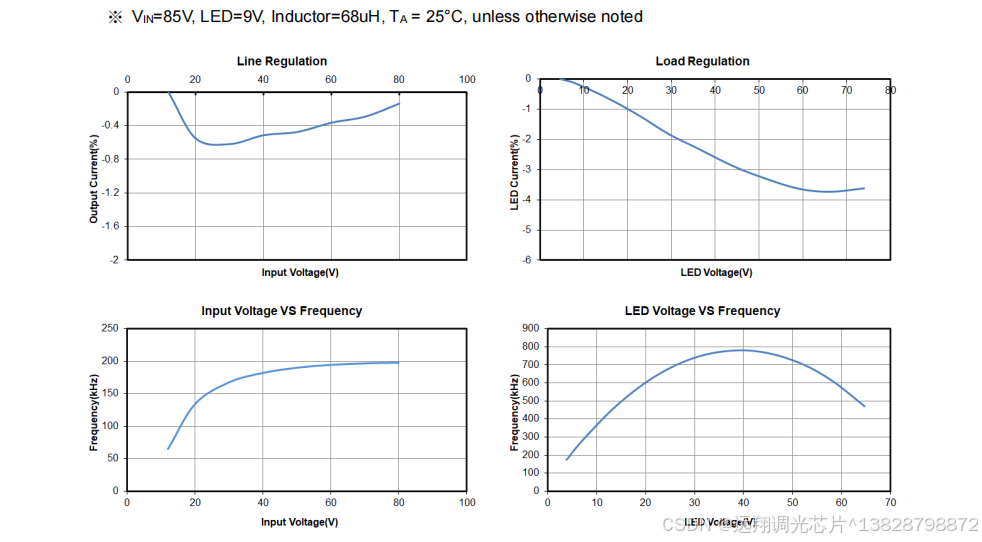

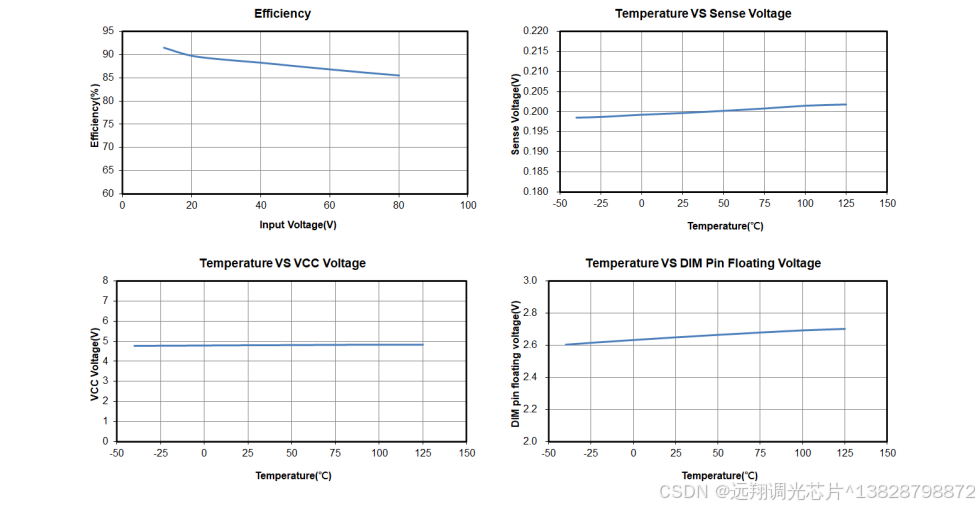

功能特性相較於其他產品做出了許多優化的地方，包括了耐壓提升到85V、輸出電流隨負載與輸出壓變化率降低，以及在PWM調光優化調光平滑度(階梯現象)的問題，允許PWM 調光頻率上限拉高至32kHz，大幅擴展應用範圍。

特色

寬輸入電壓範圍：6V 至85V

最高1MHz的開關頻率

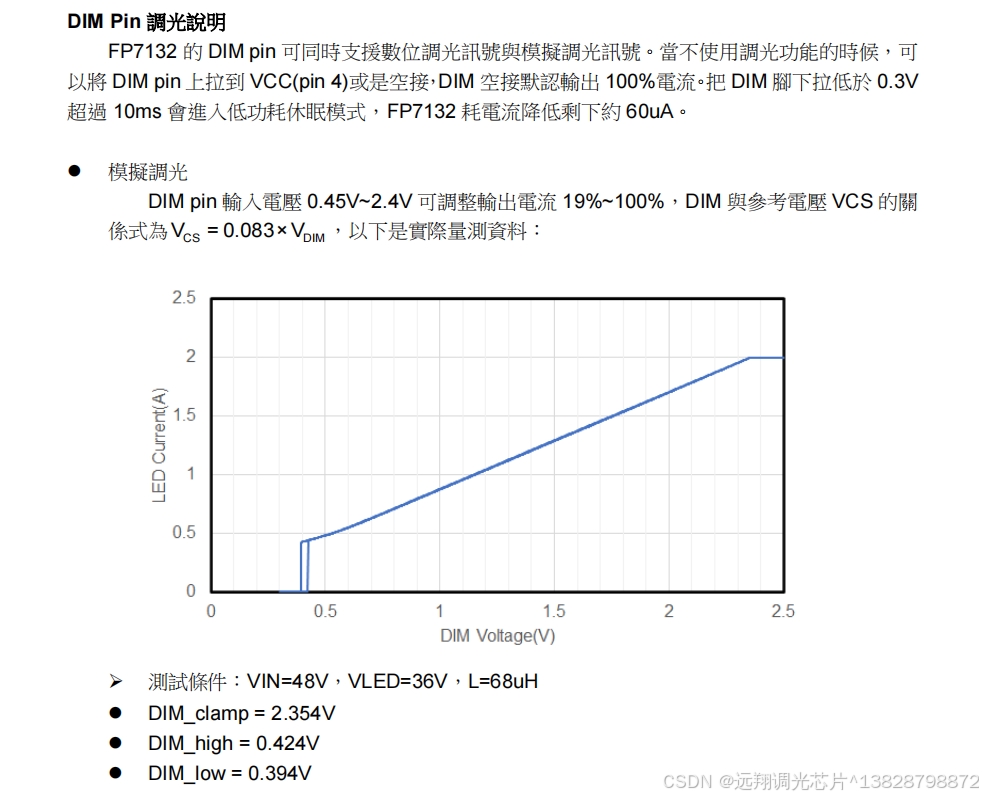

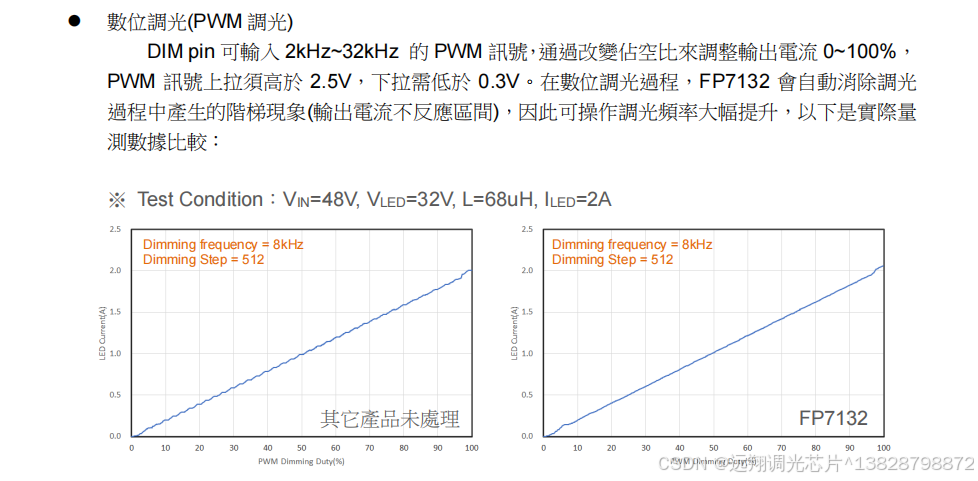

PWM 和模擬調光

過溫關機保護

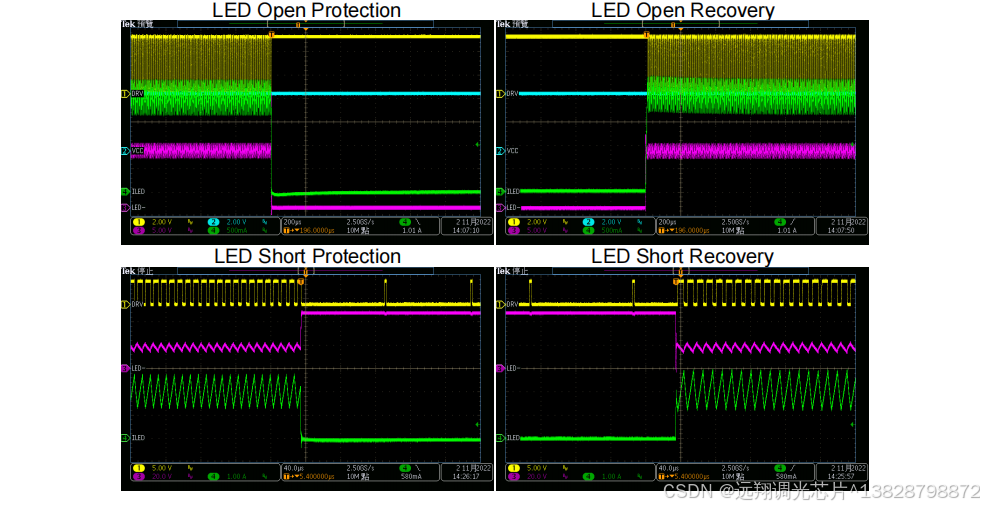

LED開路和短路保護

2kHz~32kHz 的PWM 調光頻率

內置100mΩ N-MOSFET

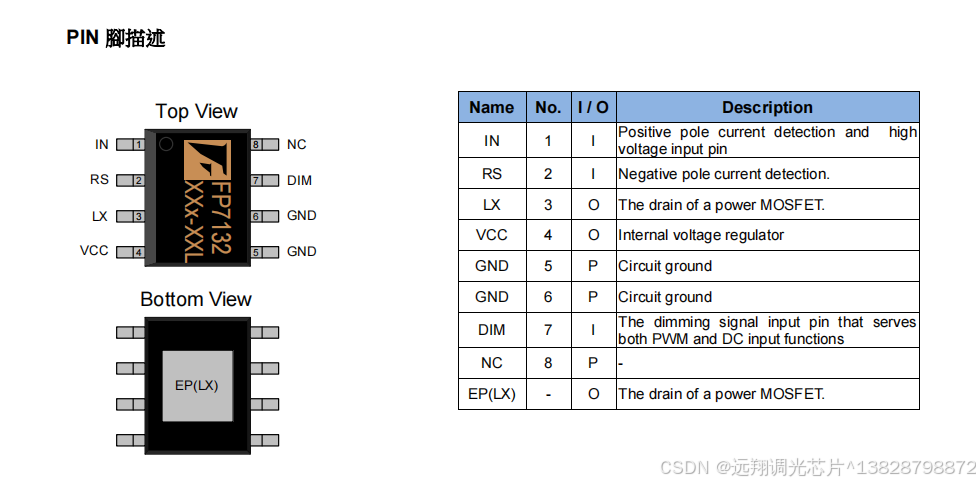

PIN腳描述

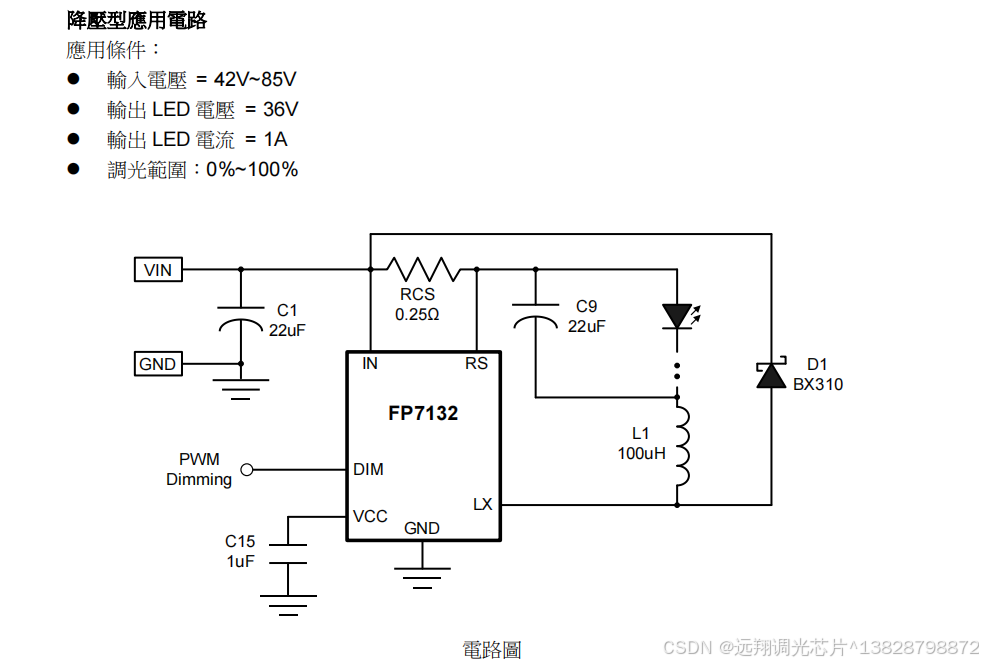

降壓型應用電路

應用條件：

輸入電壓= 42V~85V

輸出LED電壓= 36V

輸出LED電流= 1A

調光範圍：0%~100%

C1：輸入電容，電容值依輸出瓦數決定，保持輸入電壓穩定，並聯貼片電容可以降低高頻雜訊，對EMI輻射有較好的抑制效果。 C9：輸出電容，降低輸出電流紋波，建議使用貼片電容(MLCC)，如果使用電解電容時候，建議再並聯一個0.1uF的貼片電容(MLCC)。 C15：內部電路穩壓電容，建議值為1uF，要盡量靠近IC確保能達到最佳穩壓效果。 RCS：輸出電流設定電阻，建議盡量靠近IC，降低輸出電流偵測誤差。 D1：輸出濾波二級管，建議使用蕭特基二級管，降低在二級管上的功率損耗。 L1：此電感提供電路迴路儲能/放能與濾波功能，輸出瓦數越大線徑要越粗；電感量會直接影響輸出頻率，電感越小頻率越高，頻率最高建議不要超過1MHz。

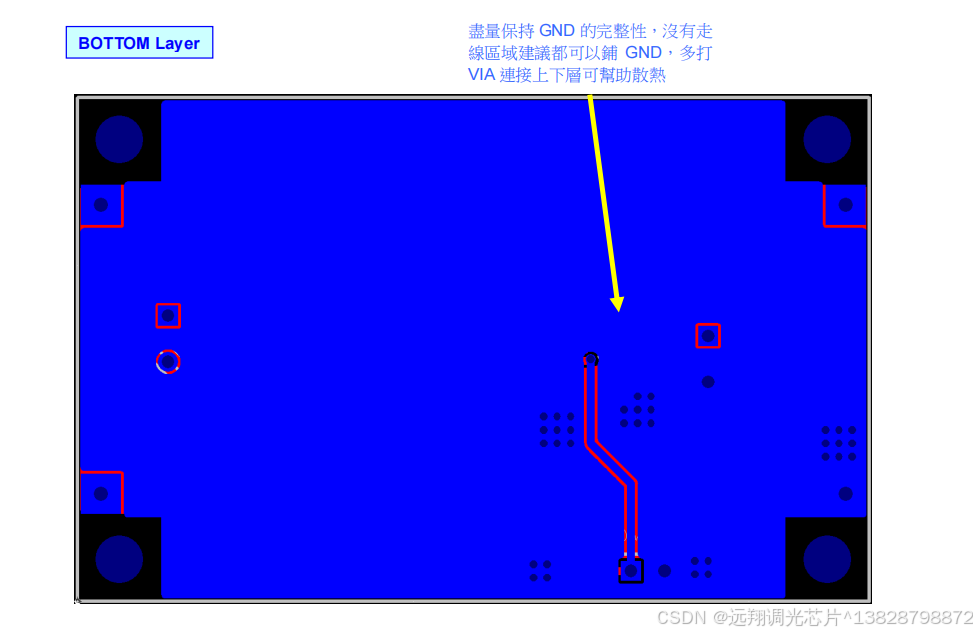

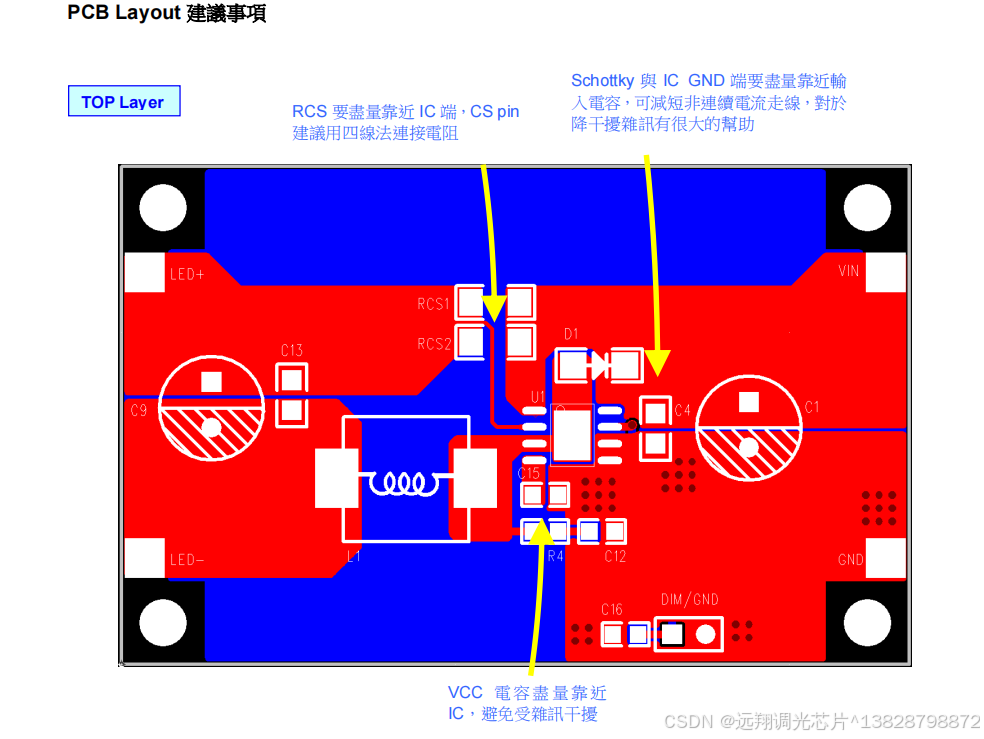

布板建议

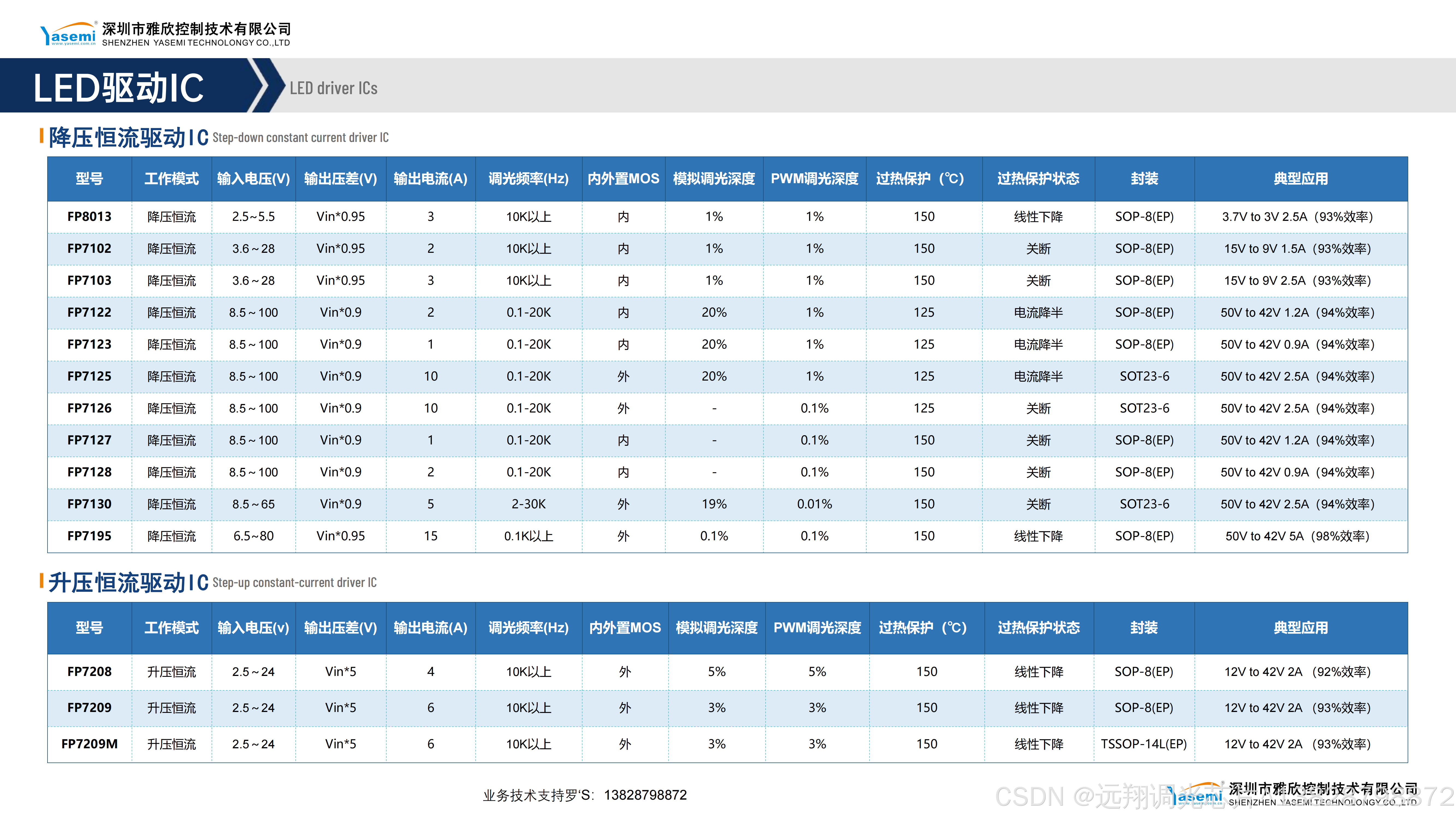

选型表
