【学习记录丨UVM】1.7参考模型reference_model

《UVM白皮书》关于reference_model的介绍

reference_model用来模拟DUT的功能，并将结果送入scoreboard与DUT的结果进行比较。

在reference_model的示例中会出现很多新的UVM内容，这些会在后边更详细地介绍，现在我们先理解并记住就好了。

另外这个组件并不是每个验证平台中必须的，其他组件也是。验证平台包含什么，这都是根据我们的实际需要来确定的。

一、一个reference_model示例

class my_model extends uvm_component;//UVM库中并没有uvm_referce_model这种源文件
    //所以 my_model 直接派生自uvm_component
  uvm_blocking_get_port #(my_transaction) port;//注意！！
  uvm_analysis_port     #(my_transaction) ap;//注意！！

  `uvm_component_utils(my_model)
  function new(string name="my_model",uvm_component parent);
    super.new(name,parent);
  endfunction

  extern function void build_phase(uvm_phase phase);
  extern virtual task main_phase(uvm_phase phase);
endclass

function void my_mode::build_phase(uvm_phase phase);
  super.build_phase(phase);
  port= new("port",this);//注意！！
  ap  = new("ap",this);//注意！！
endfunction

task my_model::main_phase(uvm_phase phase);
  my_transaction tr;
  my_transaction new_tr;
  super.main_phase(phase);
/////////////////////////////这里只是书上的例子，暂时可忽略，后边会简单介绍
  while(1)begin
    port.get(tr);
    new_tr=new("new_tr");
    new_tr.my_copy(tr);
    `uvm_info("my_model","get one transaction,copy and print it:",UVM_LOW)
    new_tr.my_print();
    ap.write(new_tr);
  end
//////////////////////////
endtask

二、在env中例化reference_model

和前面文章中例化组件相同，在env中加入 my_model mdl; 在env的build_phase中加入 mdl=my_model::type_id::create("mdl",this); 即可。

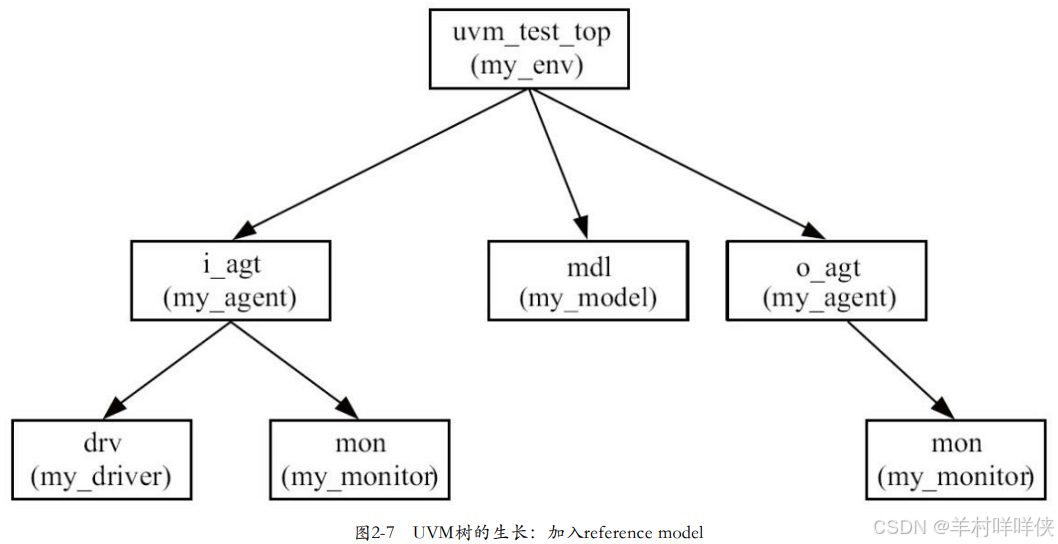

此时的uvm树形结构为：

三、介绍reference_model

验证平台各个组件之间的信息传递都是基于transaction的。reference_model的作用是实现和DUT相同的功能，并将输出传递给scoreboard组件与真实dut的输出进行比较。

简单示例my_model结构并不复杂。但是其中重要的是，其中my_transaction的传递方式。

my_model是从i_agt获得my_transaction，并把my_transaction传递给scoreboard。

在UVM中，通常使用TLM实现component之间transaction级通信。

1. TLM（transaction level modeling事务级建模）通信

要实现通信，有两个问题：① 怎么发送数据？②怎么接收数据？

① 一种数据发送方式—uvm_analysis_port

uvm_analysis_port 是一个参数化的类，其参数就是它要传递的数据类型。即#（）中的内容。

发送transaction是在monitor中进行的。

1. 在monitor中声明uvm_annalysis_port类变量 ap；
2. 在monitor的build_phase中实例化ap;
3. 在main_phase中，当收集完一个transaction后，需要将其写入ap;

...
uvm_analysis_port #(my_transaction) ap;//声明ap
...
virtual function void build_phase(uvm_phase phase);
  ...
  ap = new ("ap",this);//实例化ap
endfunction

task my_monitor::main_phase(uvm_phase phase);
  my_transaction tr;
  while(1) begin
    tr = new("tr");
    collect_one_pkt(tr);
    ap.write(tr);//write是uvm_annalysisi_port的一个内建函数
  end
endtask

至此，在my_monitor中需要为transaction通信准备的工作已经全部完成。

 ② 一种数据接收方式—uvm_blocking_get_port

 uvm_blocking_get_port 也是一个参数化的类，其参数就是它要传递的数据类型。即#（）中的内容。

在reference_model中接收transaction。

1. 在my_model中定义uvm_blocking_get_port类变量 port；
2. 在my_model的build_phase中实例化port;
3. 在main_phase中，通过port.get任务来接收从i_agt的monitor中发出的transaction;

class my_model extends uvm_component;
  uvm_blocking_get_port #(my_transaction) port;//注意！！
  uvm_analysis_port     #(my_transaction) ap;//注意！！
  ...
  extern function void build_phase(uvm_phase phase);
endclass

function void my_mode::build_phase(uvm_phase phase);
  super.build_phase(phase);
  port= new("port",this);//注意！！
  ap  = new("ap",this);//注意！！
endfunction

task my_model::main_phase(uvm_phase phase);
  my_transaction tr;
  super.main_phase(phase);
  while(1)begin
    port.get(tr);
    ...
  end
endtask

在my_monitor和my_model中定义并实现了各自的端口后，通信功能并没有实现，还需要在my_env中使用fifo将两个端口联系在一起。

③ 用fifo连接①②中的两个端口

1. 在my_env中定义1个fifo；
2. 在my_env的build_phase中实例化fifo;
3. 在my_env的connect_phase中将fifo分别与monitor中的ap和model中的port相连。

class my_env extends uvm_env;
  ...
  uvm_tlm_analysis_fifo #(my_transaction) agt_mdl_fifo;
  ...
  virtual function void build_pase(uvm_phase phase);
    ...
    agt_mdl_fifo = new("agt_mdl_fifo",this);
  endfunction
  extern virtual function void connect_phase(uvm_phase phase);
endclass

fifo的类型是uvm_tlm_analysis_fifo，它本身也是一个参数化的类，其参数就是存储在其中的transaction的类型，这里是my_transaction。

function void my_env::connect_phase(uvm_phase phase);
  super.connect_phase(phase);
  i_agt.ap.connect(agt_mdl_fifo.analysis_export);//注意fifo这里都是.xx_export
  mdl.port.connect(agt_mdl_fifo.blocking_get_export);//注意fifo这里都是.xx_export
endfunction

注意这里是i_agt.ap而不是mon.ap，因为前边我们已经把driver和monitor封装在agent里了。遵循UVM树形组织结构。

我们需要在my_agent中定义一个ap:

uvm_analysis_port #(my_transaction) ap;

然后在my_agent的connect_phase中，把monitor的ap值赋给agent中的ap即可：

virtual function void connect_phase(uvm_phase phase);
  super.connect_phase(phase);
  ap = mon.ap;
endfunction

2. 为什么需要使用fifo?

——为什么需要使用fifo? 为什么不能直接把ap和port相连接呢？

——由于annlysis_port是非阻塞性质的，ap.write函数调用完成后马上返回，不会等待数据被接受。          那么假如write函数调用时，blocking_get_port正在忙其他事情，尚未准备好接受新数据时，那么那么此时被write函数写入的my_trannsaction就需要一个暂存的位置，这就是fifo。

3. connect_phase

connect_phase也是UVM的内建phase之一。

1. 它在build_phase之后执行；
2. 它的执行顺序是从UVM树的树叶到树根，和build_phase的执行顺序相反；

至此结束，主要介绍了transaction怎么从i_agt.monitor传递给reference_model。其他组件之间的transaction传递也是类似的。
