Spring Cloud Alibaba学习笔记

Nacos源码解析
- Nacos Discovery源码解析
OpenFeign与负载均衡

Nacos源码解析

源码github下载地址：https://github.com/alibaba/nacos/tree/client-1.3.3

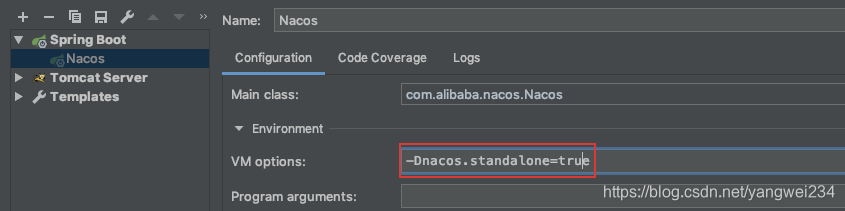

导入IDEA后，运行需要配置参数：

在这里插入图片描述

Nacos Discovery源码解析

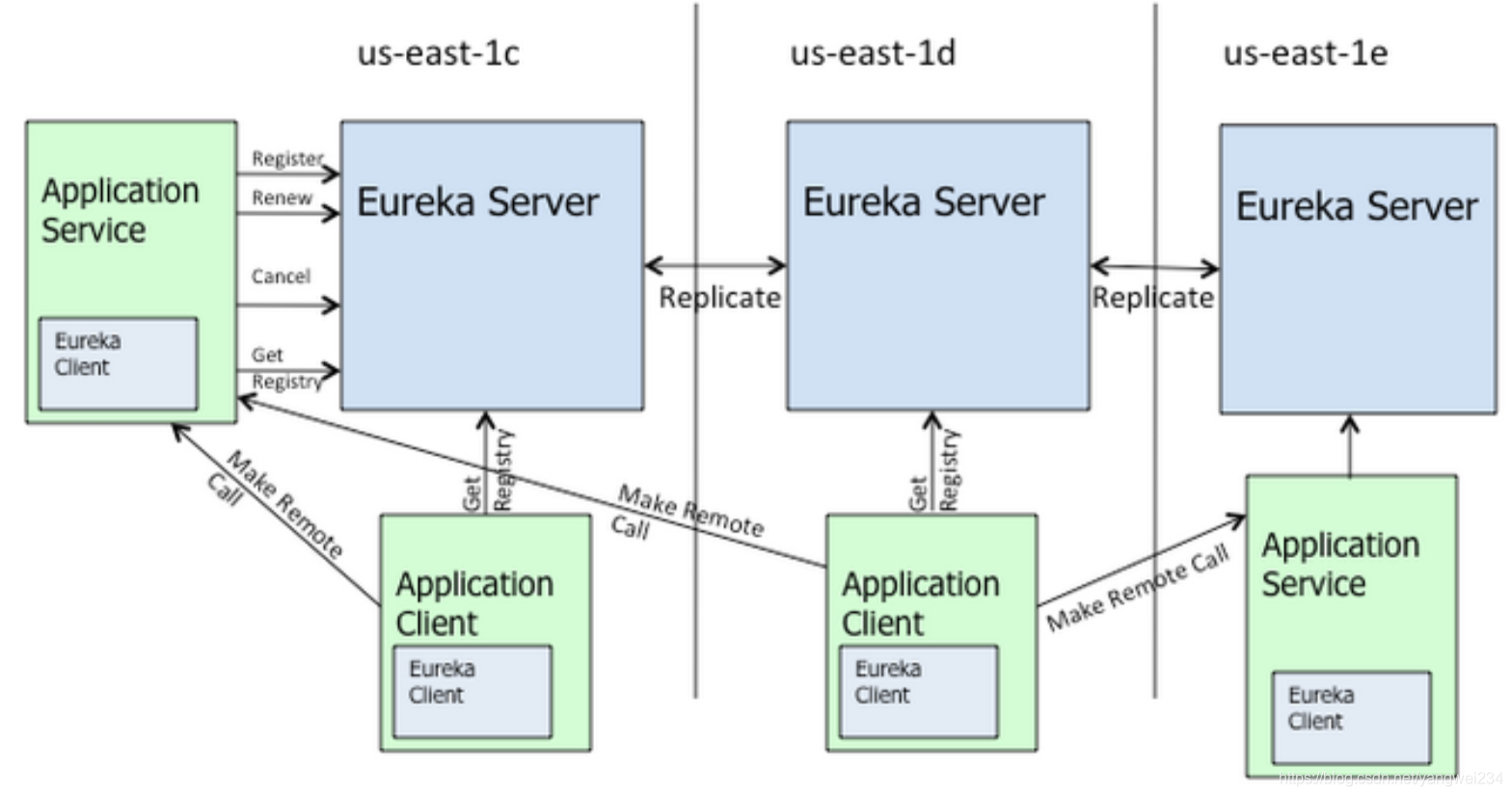

对比Eureka

在这里插入图片描述

Client 的注册与心跳

总思路

注册：Nacos Client 的注册最终是通过 Nacos 自定义的 HttpClient 发出的 POST 请求提交给 Nacos Server 的。
心跳：Nacos Client 的注册最终是通过 Nacos 自定义的 HttpClient 发出的 PUT 请求提交给Nacos Server 的。
封装：Nacos 自定义的 HttpClient 是对 JDK 的 HttpURLConnection 的封装，这些请求最终是通过 HttpURLConnection 的 POST 或 PUT 请求发送给 Nacos Server 的。

Nacos与SpringCloud整合

无论是哪种组件作注册中心，若其要连接到 Spring Cloud 中，都需要遵循其规范。所以，我们在分析 Nacos 与 Spring Cloud 整合之前，就需要了解这个规范。

spring-cloud-commons 依赖

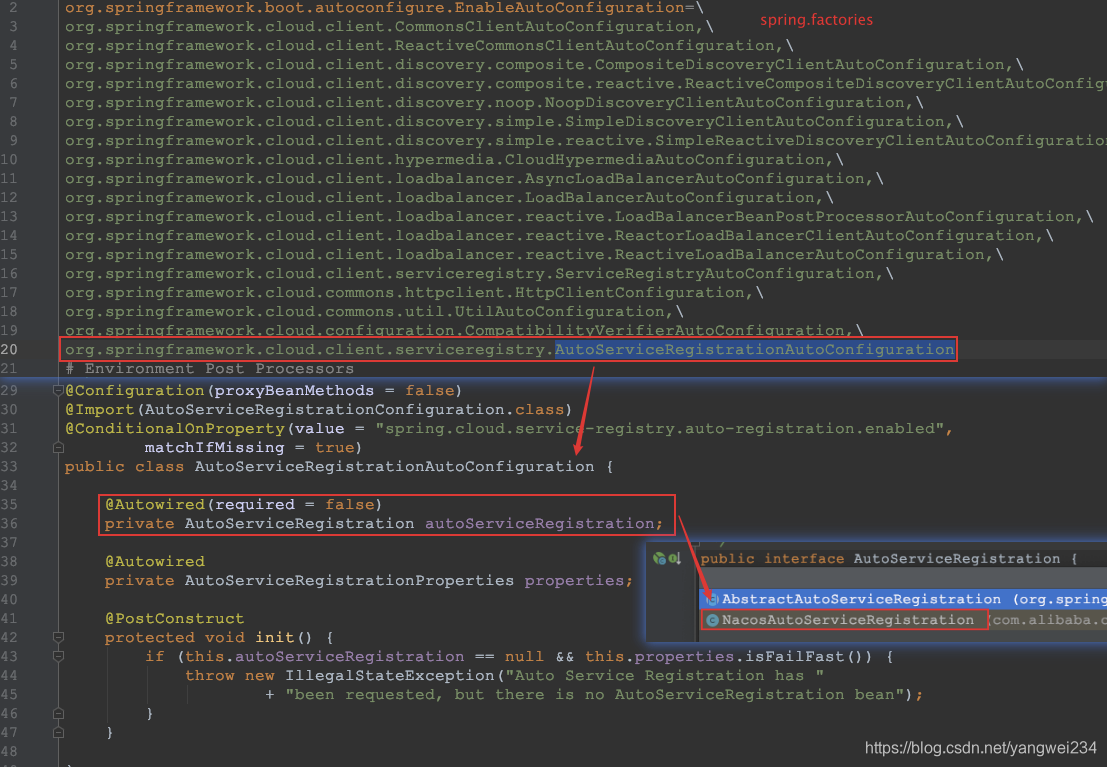

Spring Cloud 的 spring cloud commons 依赖中的自动配置类 AutoServiceRegistrationAutoConfiguration 完成了服务注册的自动配置。

在这里插入图片描述

可以看到在第 35-36 行表示注入了 AutoServiceRegistration 的实例，AutoServiceRegistration是一个接口，其具体实现有一个 NacosAutoServiceRegistration，这里有个问题：这个实例是在哪里生成的呢?

spring-cloud-starter-alibaba-nacos-discovery 依赖

我们要使用 Nacos Discovery，就需要导入 spring-cloud-starter-alibaba-nacos-discovery 依赖。而该依赖又依赖于 spring-cloud-commons 依赖。

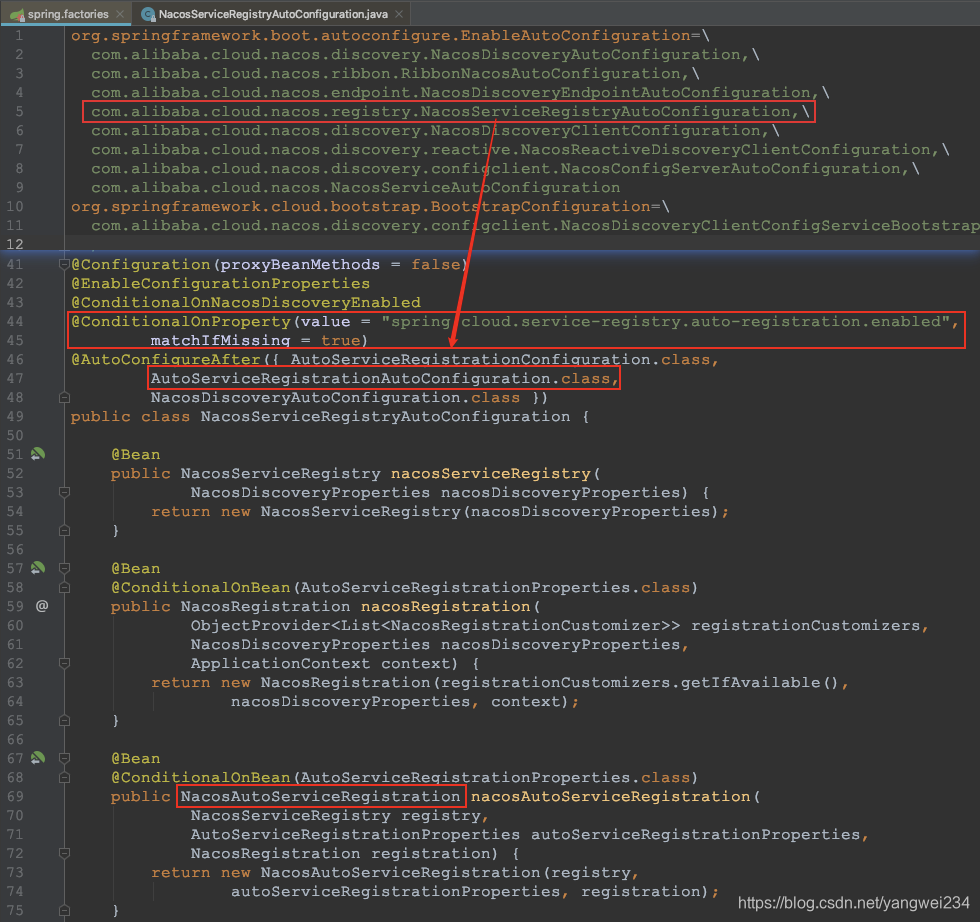

spring-cloud-starter-alibaba-nacos-discovery 依赖加载了一个自动配置类 NacosServiceRegistryAutoConfiguration。

在这里插入图片描述

这里我们就找到了 NacosAutoServiceRegistration 实例创建的地方了。

监听器接口的触发

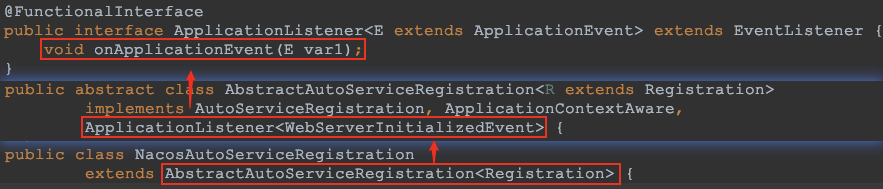

NacosAutoServiceRegistration 类继承自 AbstractAutoServiceRegistration 类，而 AbstractAutoServiceRegistration 实现了 ApplicationListener 接口，即实现了该接口的 onApplicationEvent()方法，那么该方法什么时候触发？

在这里插入图片描述

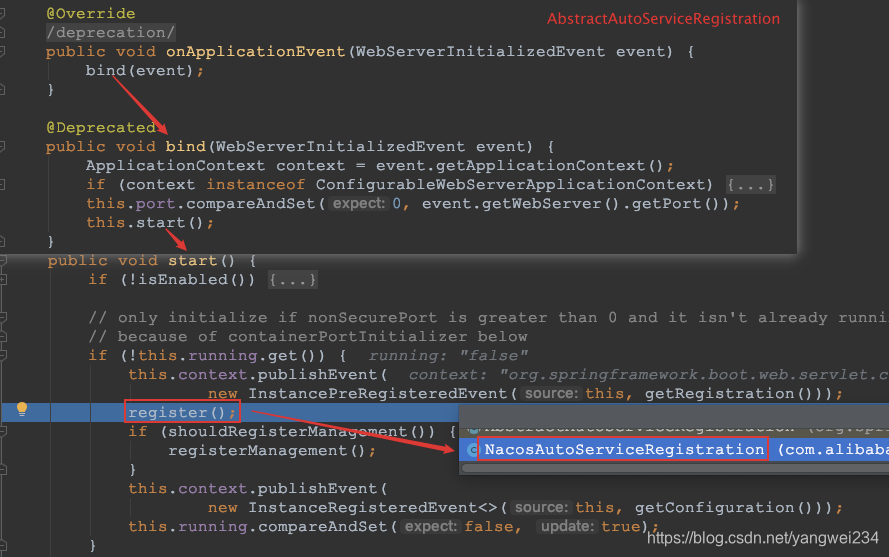

onApplicationEvent()

bind() 绑定

因为事件为 WebServerInitializedEvent，所以这个方法会在Spring Boot内置的Tomcat启动初始化以后触发执行。

在这里插入图片描述

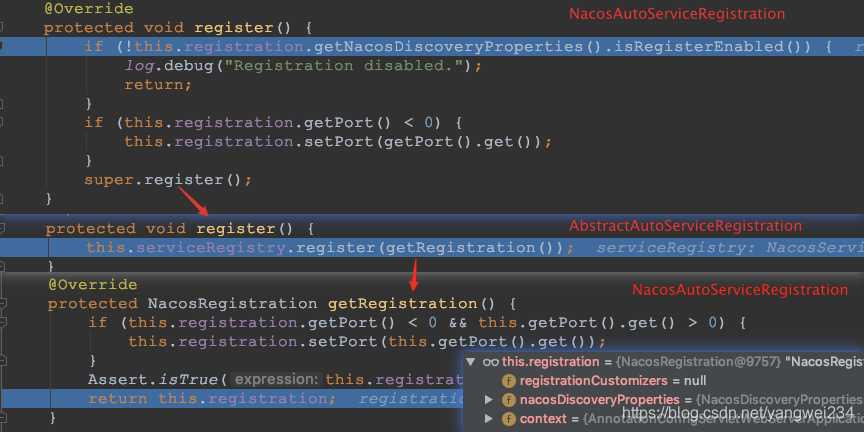

register() 注册

在这里插入图片描述

首先获取配置信息，判断一下是否允许注册。【类似于Dubbo中的仅注册、仅订阅功能】
然后判断注册端口是否为负数。
最后通过父类的 register() 方法，调用 NacosServiceRegistry 的 register() 方法

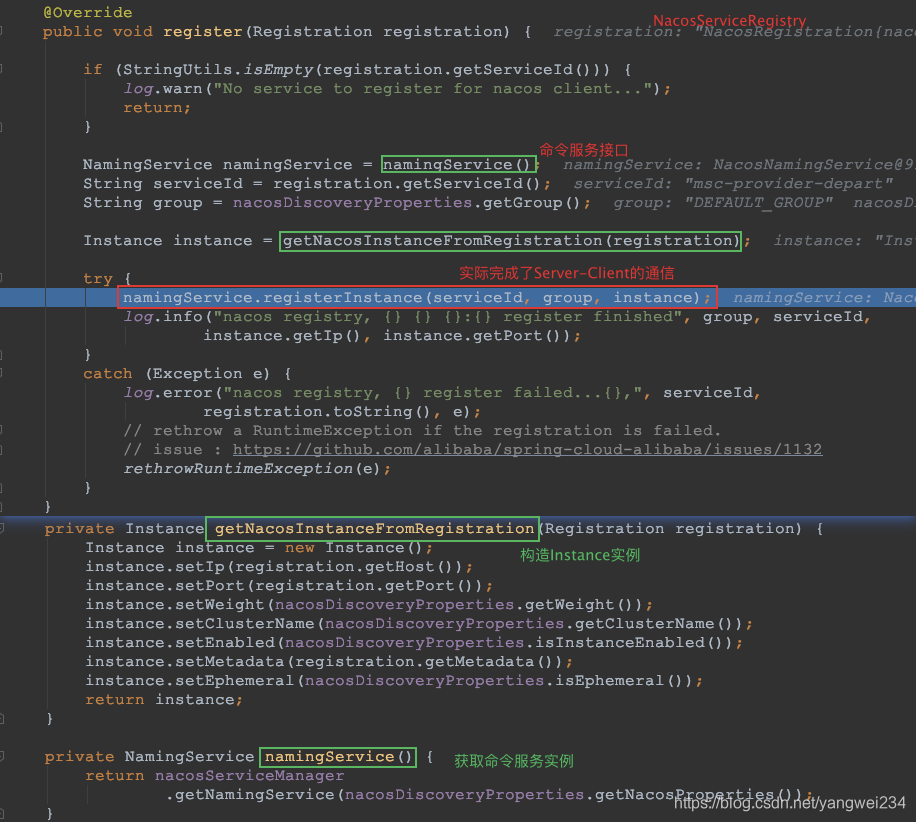

register(Registration) 注册Registration

在这里插入图片描述

完成了服务实例的创建。

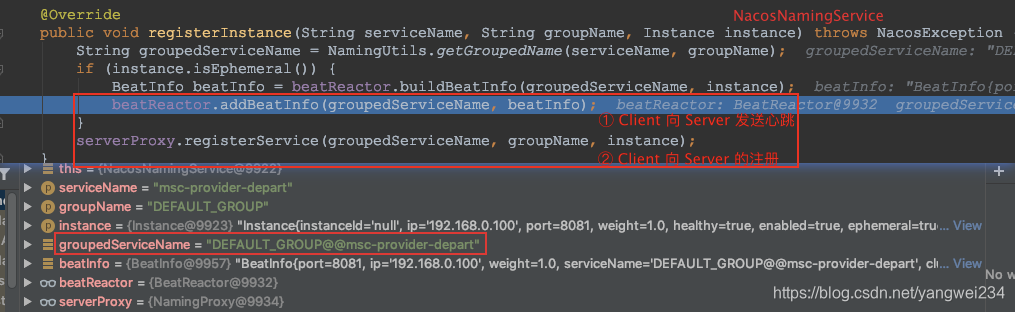

registerInstance() 注册服务实例

在这里插入图片描述
这里有一个判断instance.isEphemeral()，是否为临时实例。Nacos Client 实例分为两种：

临时实例：默认类型，其会被注册到 Nacos Server 的内存。其健康检测机制是 Client 模式，Client 向 Server 发送心跳以上报其健康状态。
持久实例：其会被注册到 Nacos Server 的内存并被持久化到磁盘。其健康检测机制为Server 模式，即 Server 会主动检测其 Client 的健康状态。

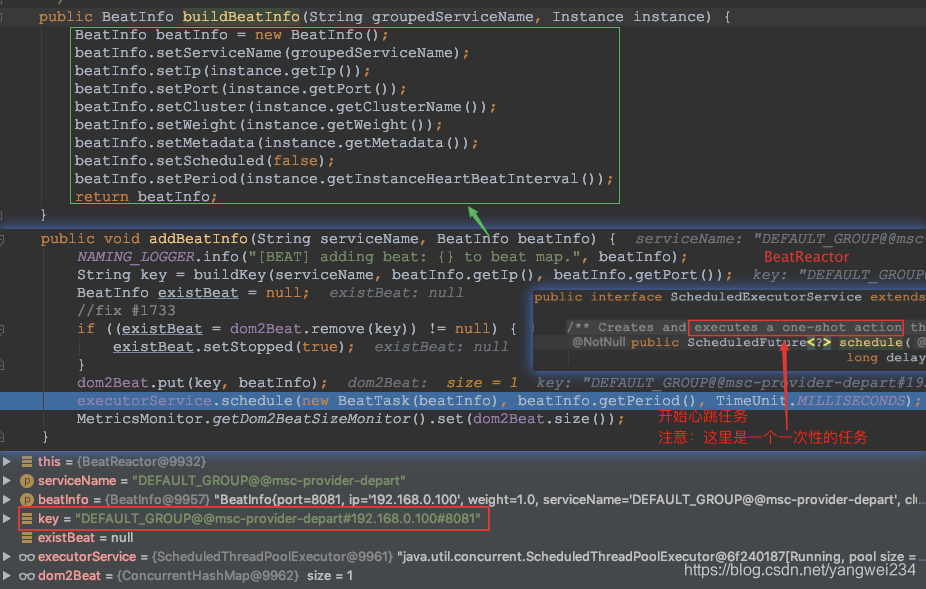

心跳定时任务

在这里插入图片描述

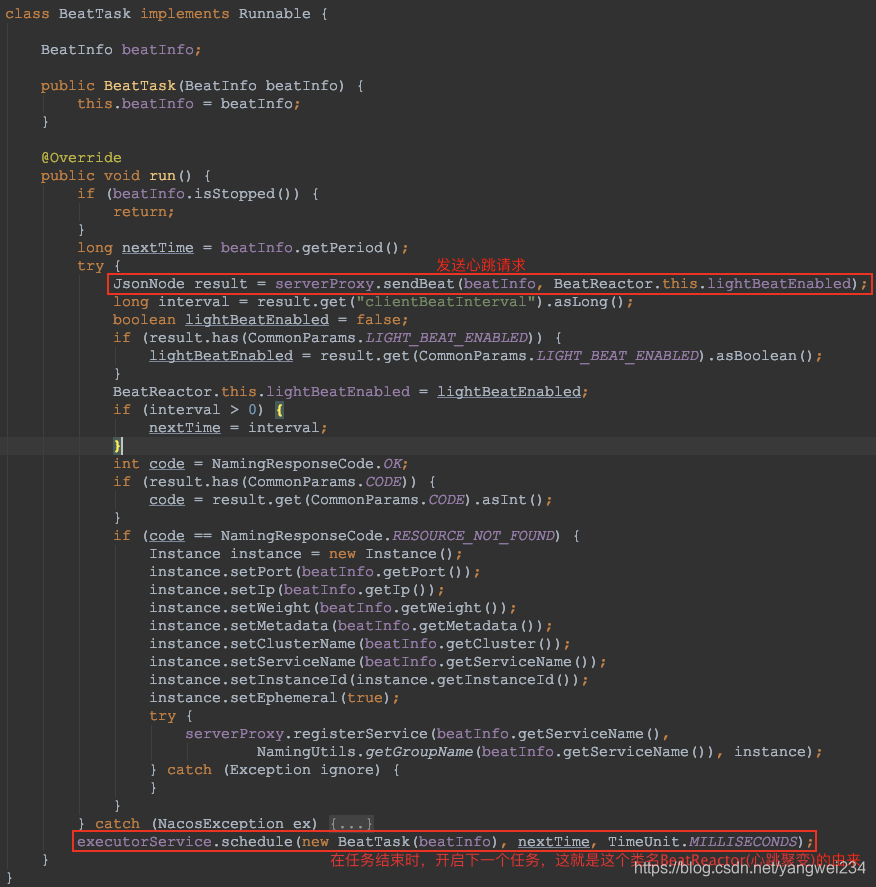

到这里开启了一个一次性的定时任务，那么是如何完成心跳的呢？我们接着看下BeatTask的实现：

在这里插入图片描述

注册

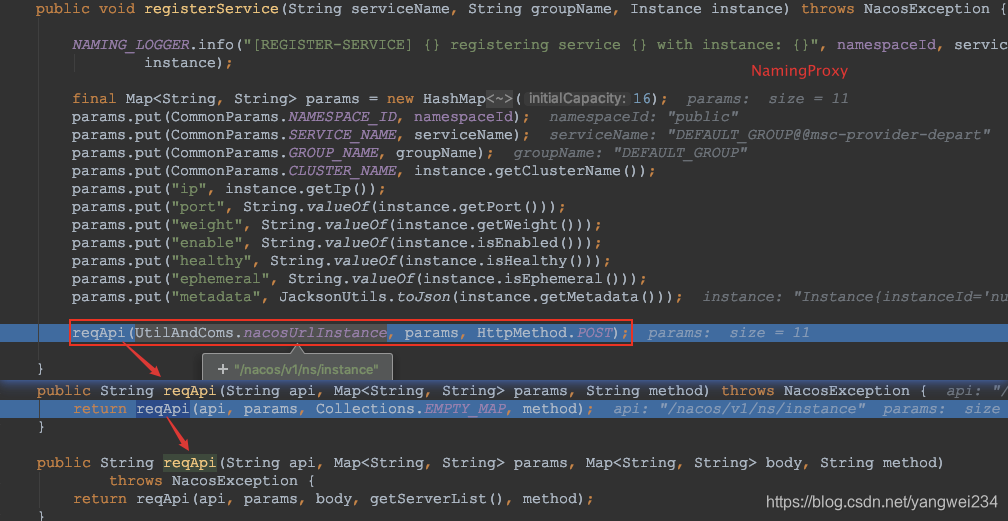

registerInstance()

在这里插入图片描述

组装注册请求所需的参数

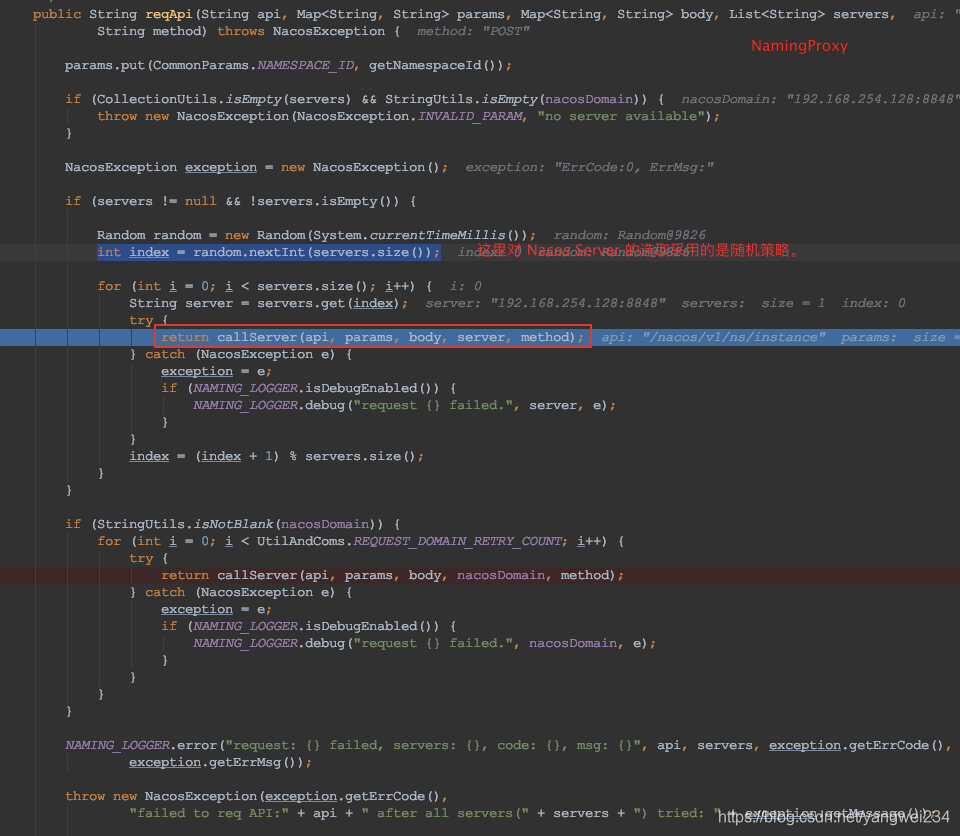

reqApi()

在这里插入图片描述

这里对 Nacos Server 的选取采用的是随机策略，并且是写死的。我们知道ZK里面比这里要复杂，是使用了两次 Shuffle 进行选取的。

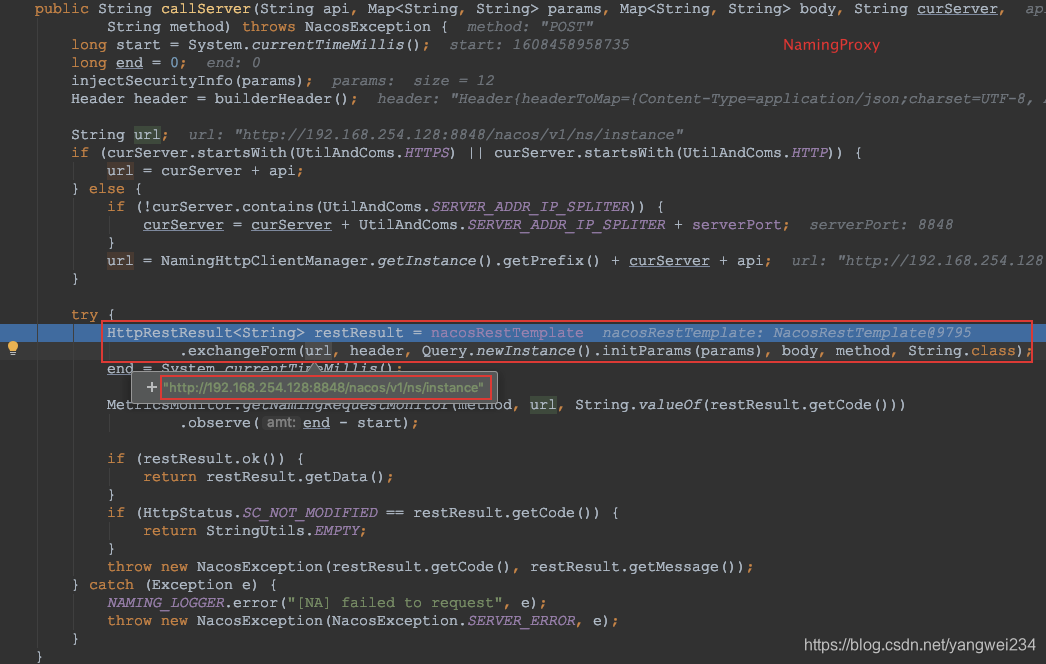

callServer()

在这里插入图片描述

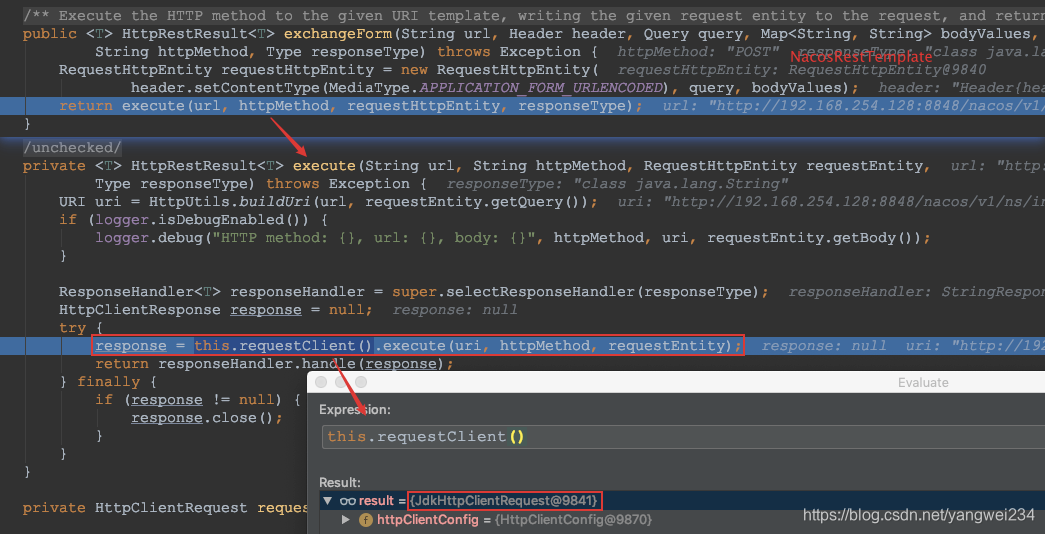

exchangeForm()

在这里插入图片描述

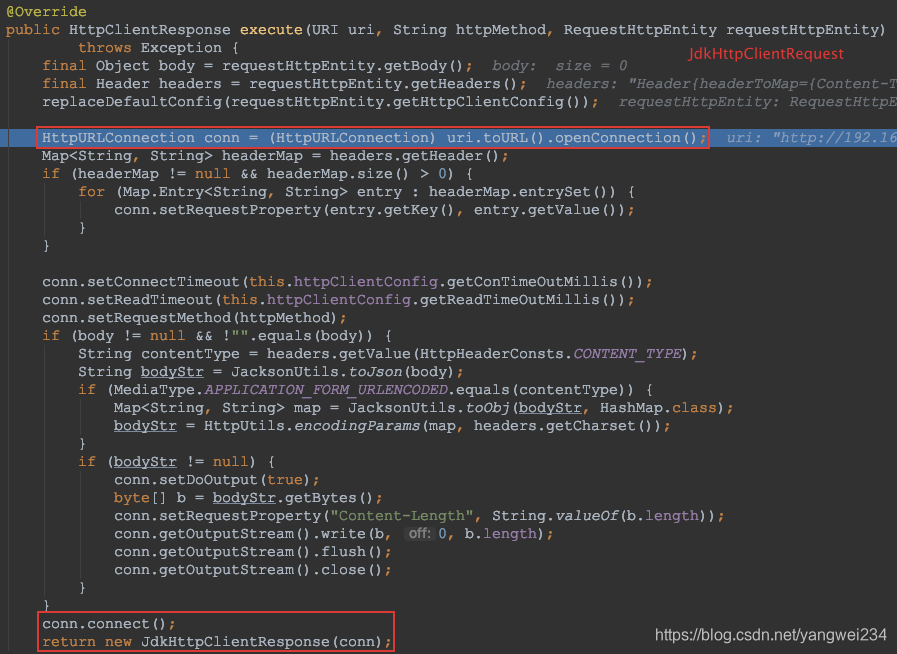

继续跟踪 JdkHttpClientRequest：

在这里插入图片描述

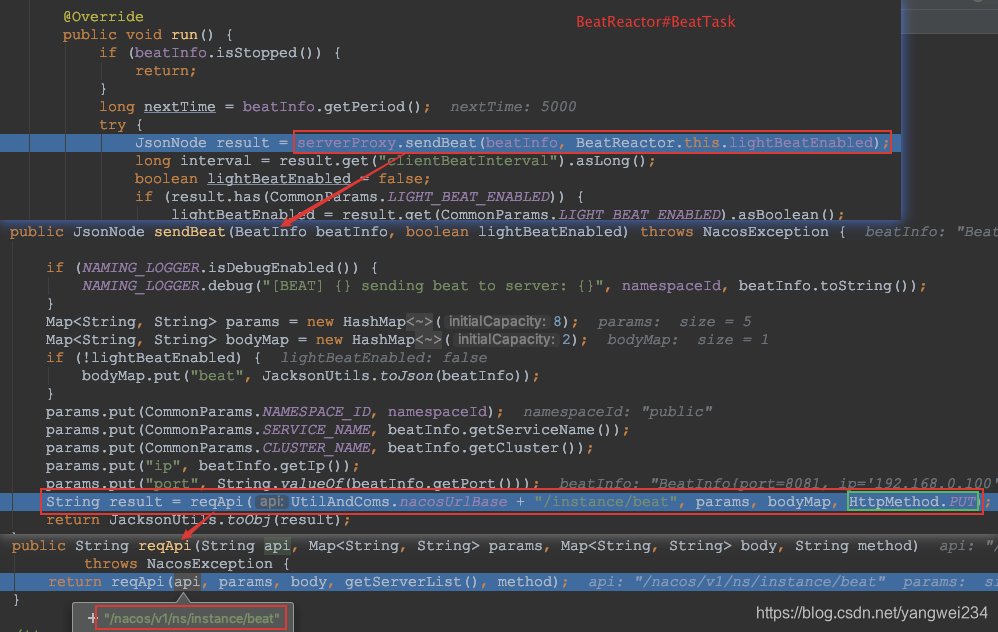

心跳的发送

在这里插入图片描述

Nacos Server 源码基础

在分析 Nacos Server 源码之前，需要先了解一些重要的类、接口，这样才能更好的理解Nacos Sever 对 Client 的处理原理与过程。

InstanceController 控制器

在 Nacos 源码的 naming 模块下的 com.alibaba.nacos.naming.controllers 包下定义了很多的控制器类。其中 InstanceController 用于处理服务实例的心跳、注册等请求。

@RestController
// UtilsAndCommons.NACOS_NAMING_CONTEXT = /v1/ns
@RequestMapping(UtilsAndCommons.NACOS_NAMING_CONTEXT + "/instance")
public class InstanceController {
	// 省略...
	@CanDistro
    @PostMapping
    @Secured(parser = NamingResourceParser.class, action = ActionTypes.WRITE)
    public String register(HttpServletRequest request) throws Exception {
    	// 省略...
    }
    // 省略...
    @CanDistro
    @PutMapping("/beat")
    @Secured(parser = NamingResourceParser.class, action = ActionTypes.WRITE)
    public ObjectNode beat(HttpServletRequest request) throws Exception {
		// 省略...
	}
    // 省略...
}

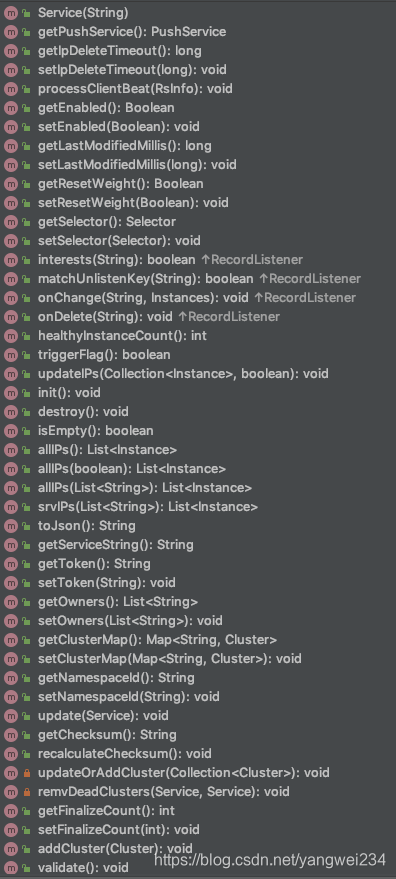

Service 类

在 Nacos 客户端的一个微服务名称定义的微服务，在 Nacos 服务端是以 Service 实例的形式出现的。
Nacos 的自我保护机制与 Eureka 的自我保护机制对比：
- 相同点：保护阈值都是个比例，0-1 范围，表示健康的 instance 占全部 instance 的比例。
- 不同点：
  - 保护方式不同
  - 范围不同：Nacos 的阈值是针对某个具体 Service 的，而不是针对所有服务的。但 Eureka 的自我保护阈值是针对所有服务的。

/**
 * Service of Nacos server side
 * We introduce a 'service --> cluster --> instance' model, in which service stores a list of clusters, which contain a list of instances.
 */
// 'service --> namespace --> cluster --> instance' model
@JsonInclude(Include.NON_NULL)
public class Service extends com.alibaba.nacos.api.naming.pojo.Service implements Record, RecordListener<Instances> {
	private static final String SERVICE_NAME_SYNTAX = "[0-9a-zA-Z@\\.:_-]+";

    @JsonIgnore
    private ClientBeatCheckTask clientBeatCheckTask = new ClientBeatCheckTask(this);

    /**
     * Identify the information used to determine how many isEmpty judgments the service has experienced.
     */
    private int finalizeCount = 0;

    private String token;

    private List<String> owners = new ArrayList<>();

    private Boolean resetWeight = false;

    private Boolean enabled = true;

    private Selector selector = new NoneSelector();

    private String namespaceId;

    /**
     * IP will be deleted if it has not send beat for some time, default timeout is 30 seconds.
     */
    private long ipDeleteTimeout = 30 * 1000;

    private volatile long lastModifiedMillis = 0L;
    // 用于比较对比的属性信息汇总
    private volatile String checksum;

    /**
     * TODO set customized push expire time.
     */
    private long pushCacheMillis = 0L;
    // key为clusterName value为cluster
    private Map<String, Cluster> clusterMap = new HashMap<>();
	// 方法省略...
}

在这里插入图片描述

RecordListener 接口

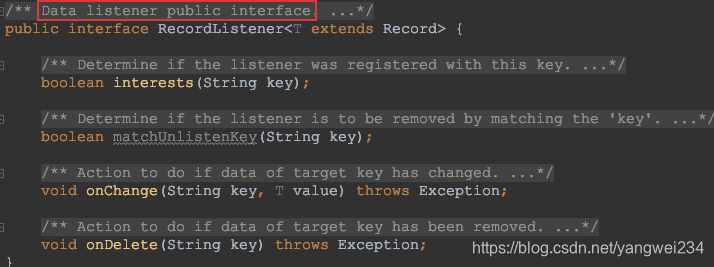

Service 类实现了 RecordListener 接口，这个接口是一个数据监听的接口。

在这里插入图片描述

Record 接口

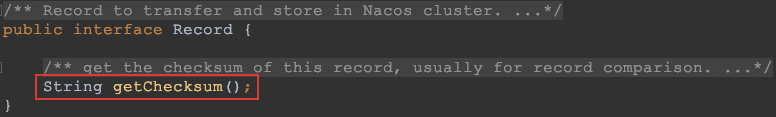

Record 是一个在 Nacos 集群中传输和存储的记录。

在这里插入图片描述

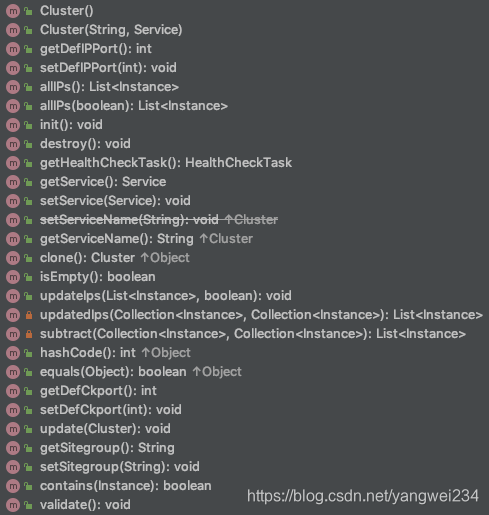

Cluster 类

隶属于某一 Service 的 Instance 集群。

public class Cluster extends com.alibaba.nacos.api.naming.pojo.Cluster implements Cloneable {

    private static final String CLUSTER_NAME_SYNTAX = "[0-9a-zA-Z-]+";

    /**
     * a addition for same site routing, can group multiple sites into a region, like Hangzhou, Shanghai, etc.
     */
    private String sitegroup = StringUtils.EMPTY;

    private int defCkport = 80;

    private int defIpPort = -1;

    @JsonIgnore
    private HealthCheckTask checkTask;
    // 持久实例集合
    @JsonIgnore
    private Set<Instance> persistentInstances = new HashSet<>();
    // 临时实例集合
    @JsonIgnore
    private Set<Instance> ephemeralInstances = new HashSet<>();

    @JsonIgnore
    private Service service;

    @JsonIgnore
    private volatile boolean inited = false;

    private Map<String, String> metadata = new ConcurrentHashMap<>();
    // 方法省略...
}

在这里插入图片描述

Instance 类

注册到 Nacos 中的具体服务实例。

/**
 * IP under service.
 *
 * @author nkorange
 */
@JsonInclude(Include.NON_NULL)
public class Instance extends com.alibaba.nacos.api.naming.pojo.Instance implements Comparable {

    private static final double MAX_WEIGHT_VALUE = 10000.0D;

    private static final double MIN_POSITIVE_WEIGHT_VALUE = 0.01D;

    private static final double MIN_WEIGHT_VALUE = 0.00D;

    private volatile long lastBeat = System.currentTimeMillis();

    @JsonIgnore
    private volatile boolean mockValid = false;

    private volatile boolean marked = false;

    private String tenant;

    private String app;

    private static final Pattern IP_PATTERN = Pattern
            .compile("(\\d{1,3}\\.\\d{1,3}\\.\\d{1,3}\\.\\d{1,3}):?(\\d{1,5})?");

    private static final Pattern ONLY_DIGIT_AND_DOT = Pattern.compile("(\\d|\\.)+");

    private static final String SPLITER = "_";
    // 方法省略...
}

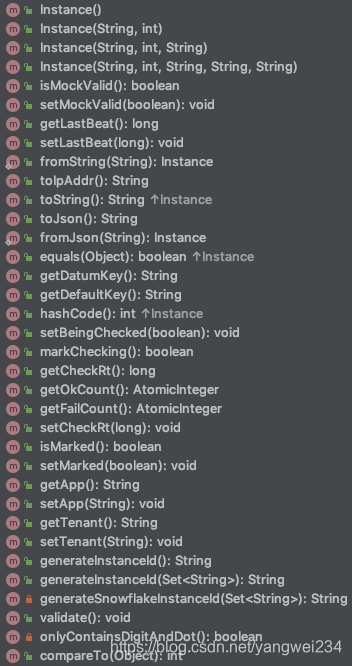

在这里插入图片描述

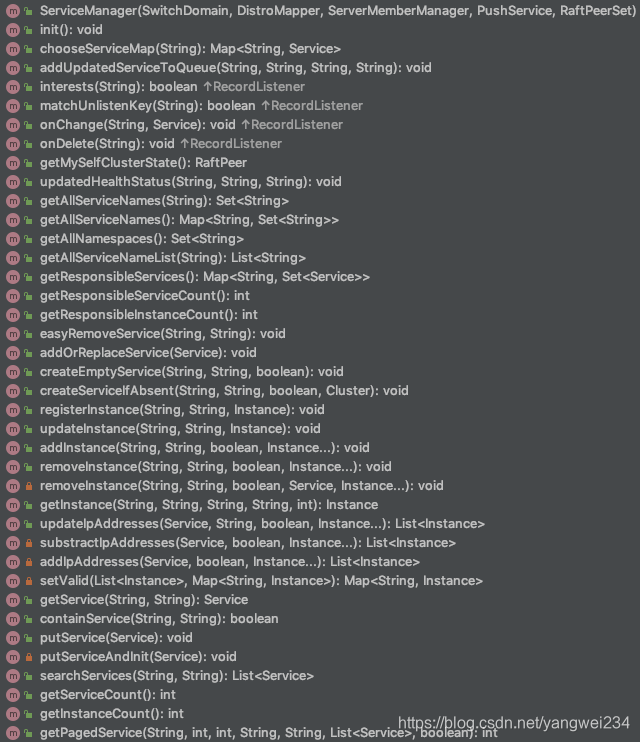

ServiceManager 类

Nacos 中所有 service 的核心管理者。

/**
 * Core manager storing all services in Nacos.
 */
@Component
public class ServiceManager implements RecordListener<Service> {

    /**
     * Map(namespace, Map(group::serviceName, Service)).
     * 注册表：这是一个双层map
     * 外层map的key为namespaceId，value为内层map
     * 内层map的key为serviceName, value为Service
     */
    private final Map<String, Map<String, Service>> serviceMap = new ConcurrentHashMap<>();

    // 该队列中存放的是来自于其它nacos中所有发生了变更的service
    private final LinkedBlockingDeque<ServiceKey> toBeUpdatedServicesQueue = new LinkedBlockingDeque<>(1024 * 1024);

    private final Synchronizer synchronizer = new ServiceStatusSynchronizer();

    private final Lock lock = new ReentrantLock();

    @Resource(name = "consistencyDelegate")
    private ConsistencyService consistencyService;

    private final SwitchDomain switchDomain;

    private final DistroMapper distroMapper;

    private final ServerMemberManager memberManager;

    private final PushService pushService;

    private final RaftPeerSet raftPeerSet;

    private int maxFinalizeCount = 3;

    private final Object putServiceLock = new Object();

    @Value("${nacos.naming.empty-service.auto-clean:false}")
    private boolean emptyServiceAutoClean;

    @Value("${nacos.naming.empty-service.clean.initial-delay-ms:60000}")
    private int cleanEmptyServiceDelay;

    @Value("${nacos.naming.empty-service.clean.period-time-ms:20000}")
    private int cleanEmptyServicePeriod;
    // 方法省略...
}

在这里插入图片描述

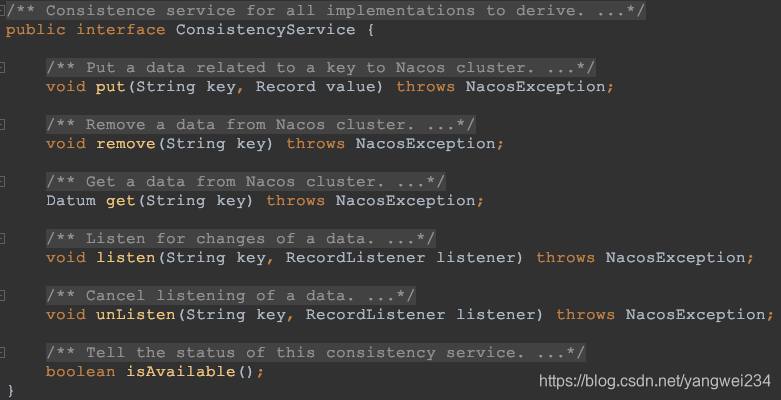

ConsistencyService 接口

该实例用于提供 Nacos 集群节点间的数据同步服务。

在这里插入图片描述

Synchronizer 接口

同步器，是当前 Nacos 主动发起的同步操作。

在这里插入图片描述

Server处理注册请求

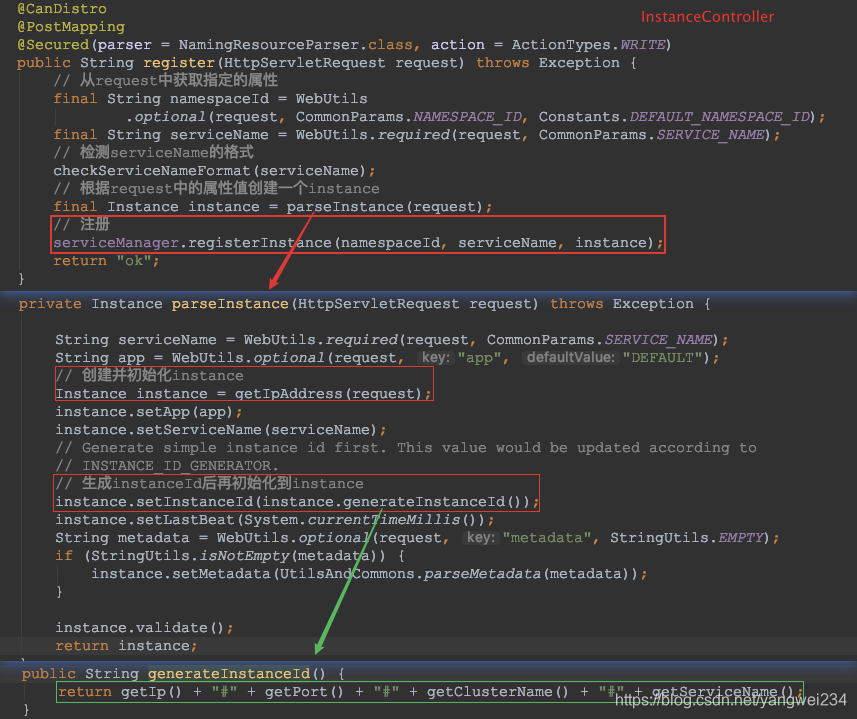

分析入口：在 Nacos 源码的 naming 模块下的 com.alibaba.nacos.naming.controllers 包下的控制器中的 InstanceController

在这里插入图片描述

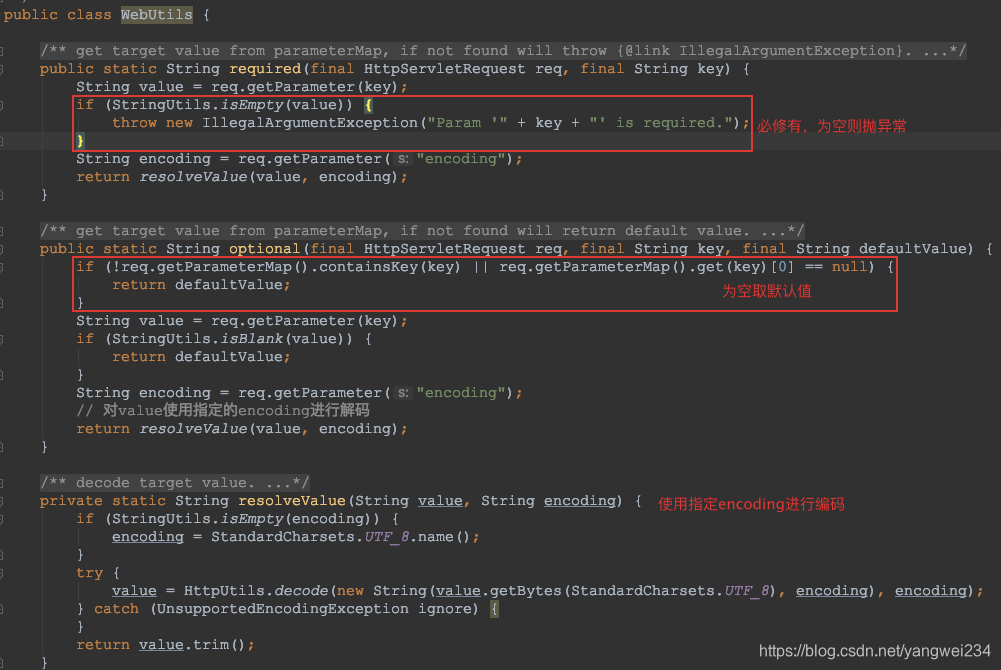

查看下 WebUtils 的两个获取 request 参数的方法：

在这里插入图片描述

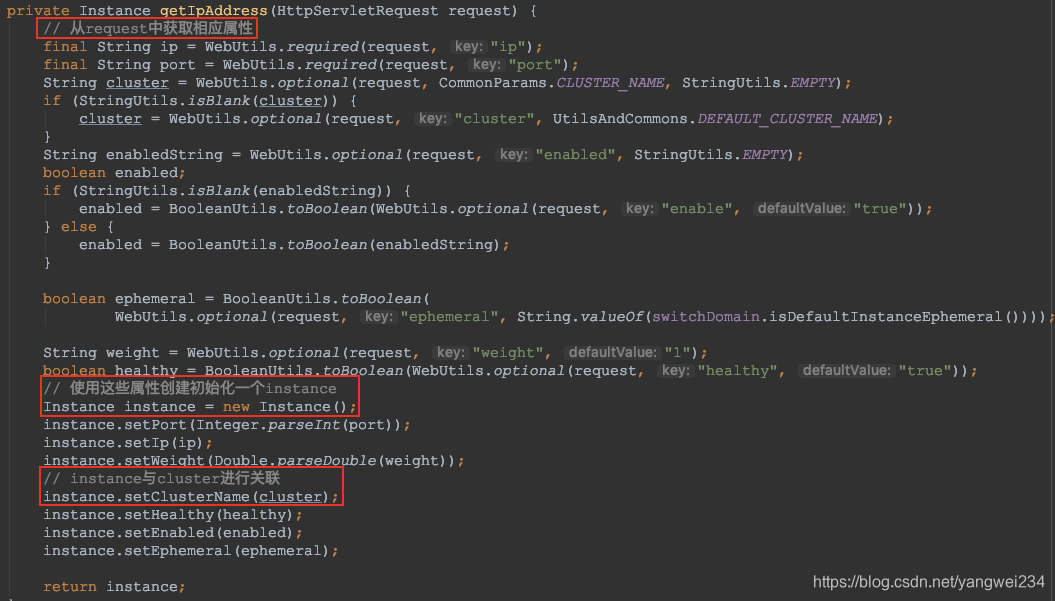

创建并初始化 instance

在这里插入图片描述

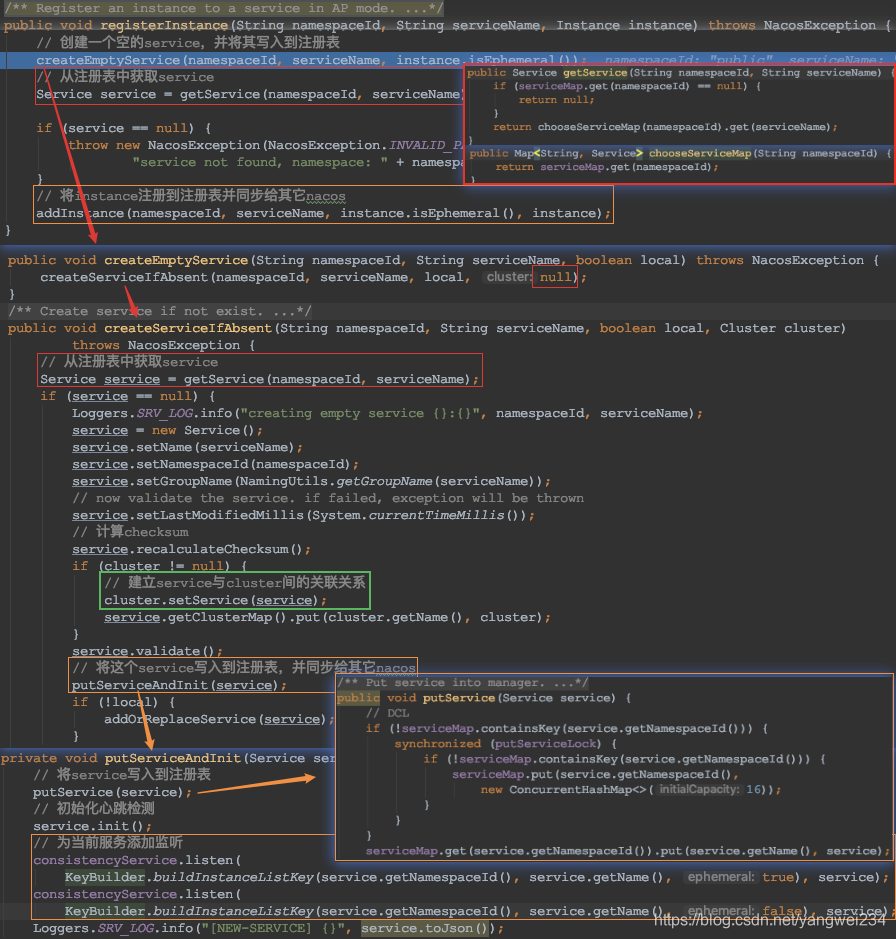

注册 instance

在这里插入图片描述

public void addOrReplaceService(Service service) throws NacosException {
    // 同步到其它nacos
    consistencyService.put(KeyBuilder.buildServiceMetaKey(service.getNamespaceId(), service.getName()), service);
}

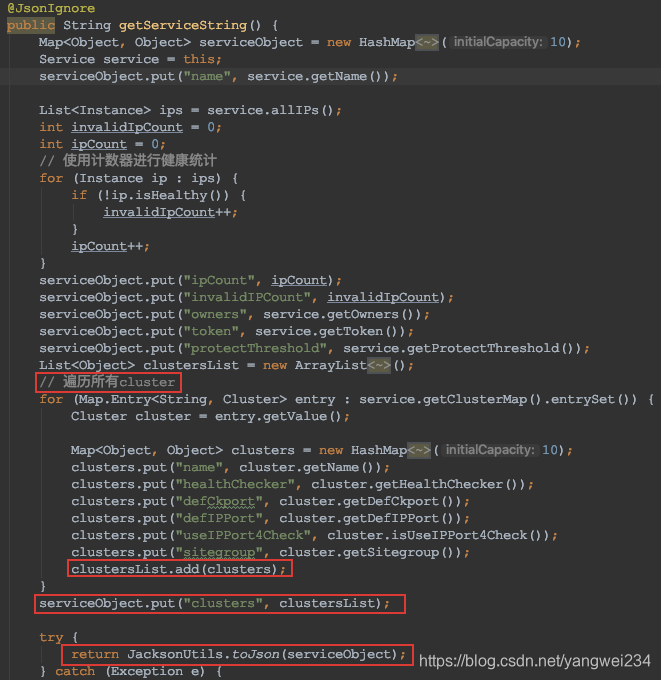

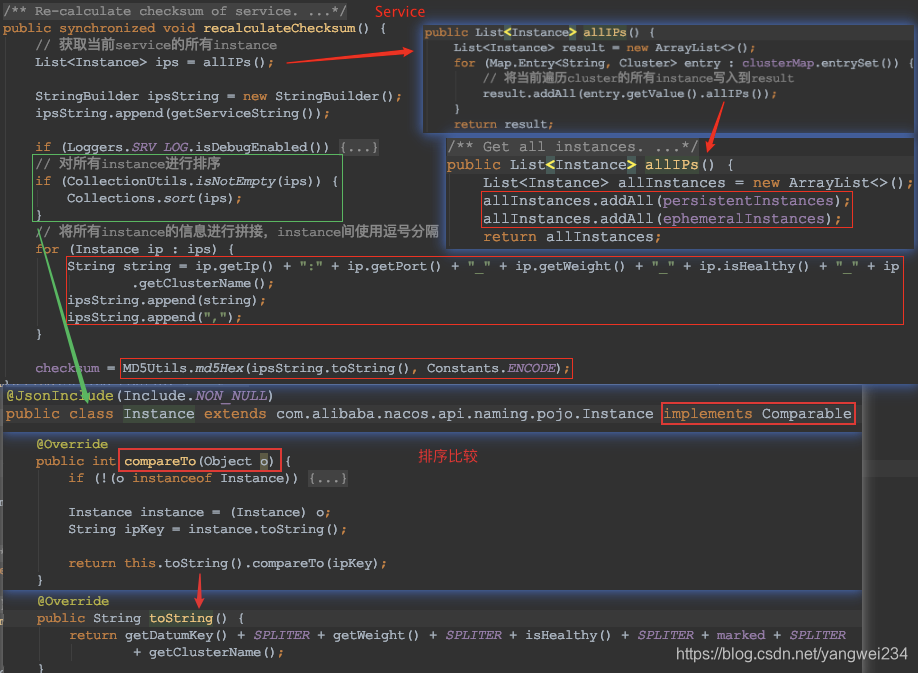

跟踪下 recalculateChecksum() 方法：计算 checksum

在这里插入图片描述

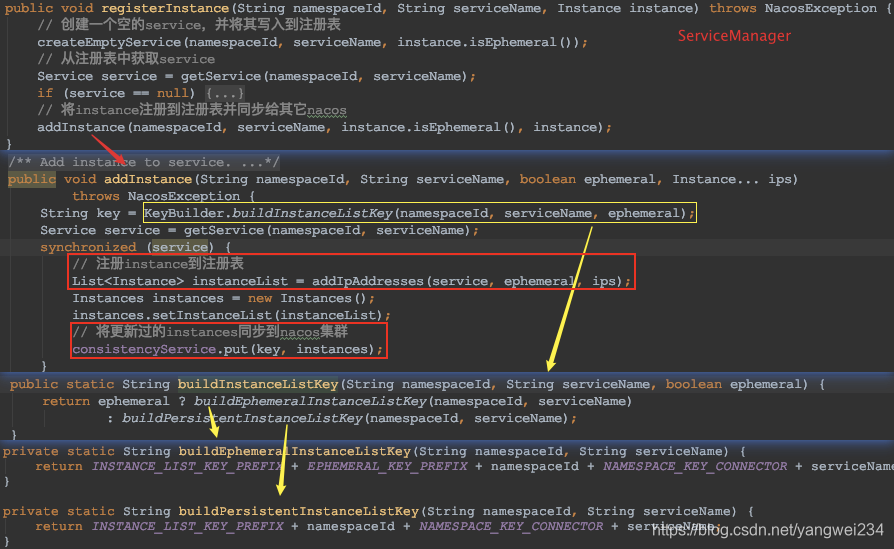

将instance注册到注册表并同步给其它nacos

在这里插入图片描述

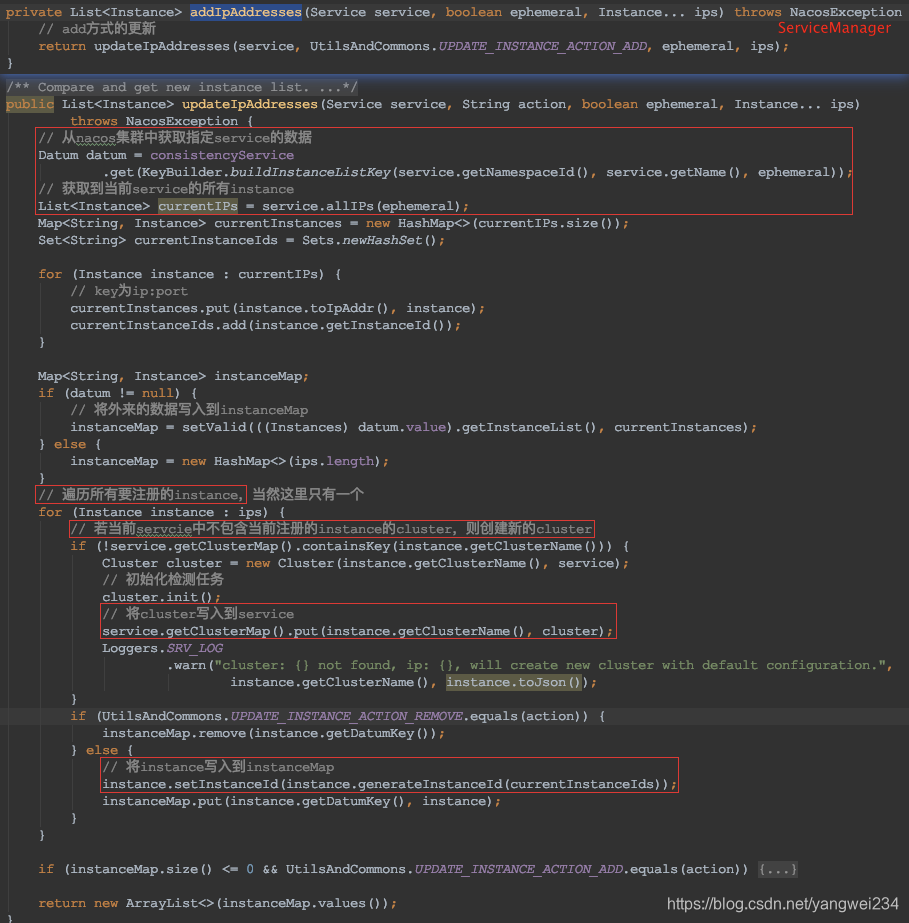

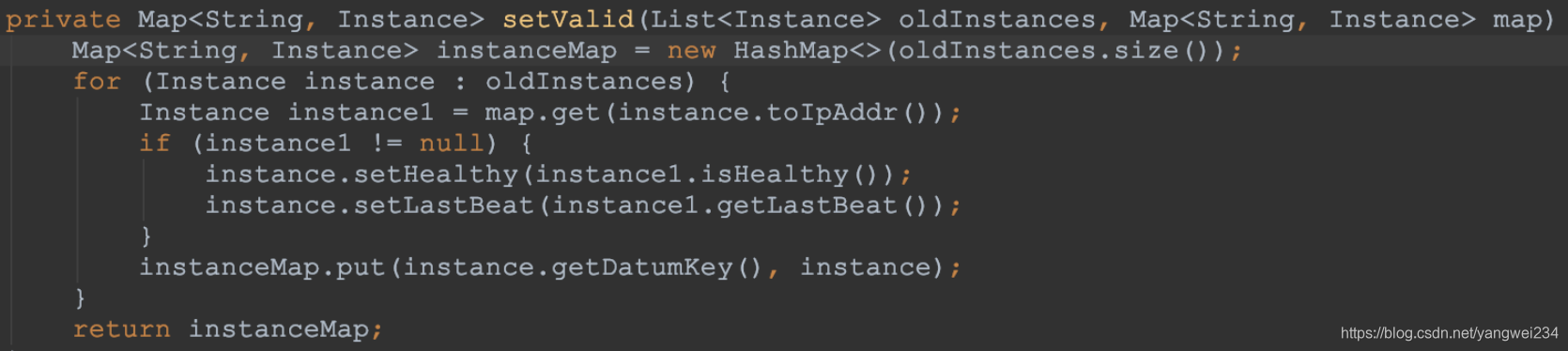

继续跟踪 addIpAddresses() 方法：

在这里插入图片描述

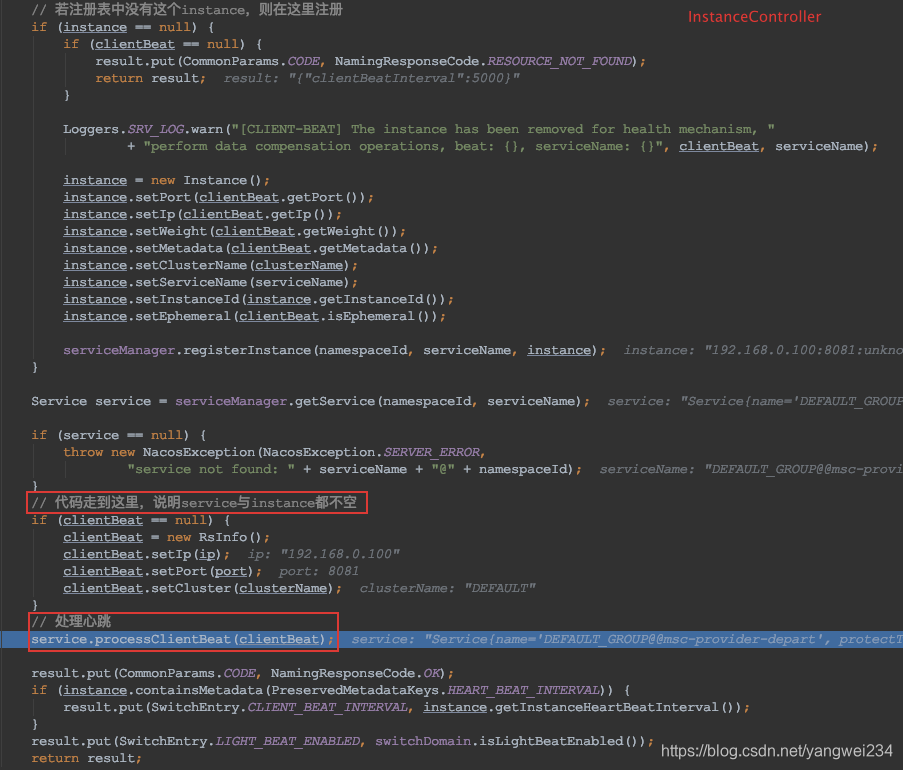

Server 处理心跳请求

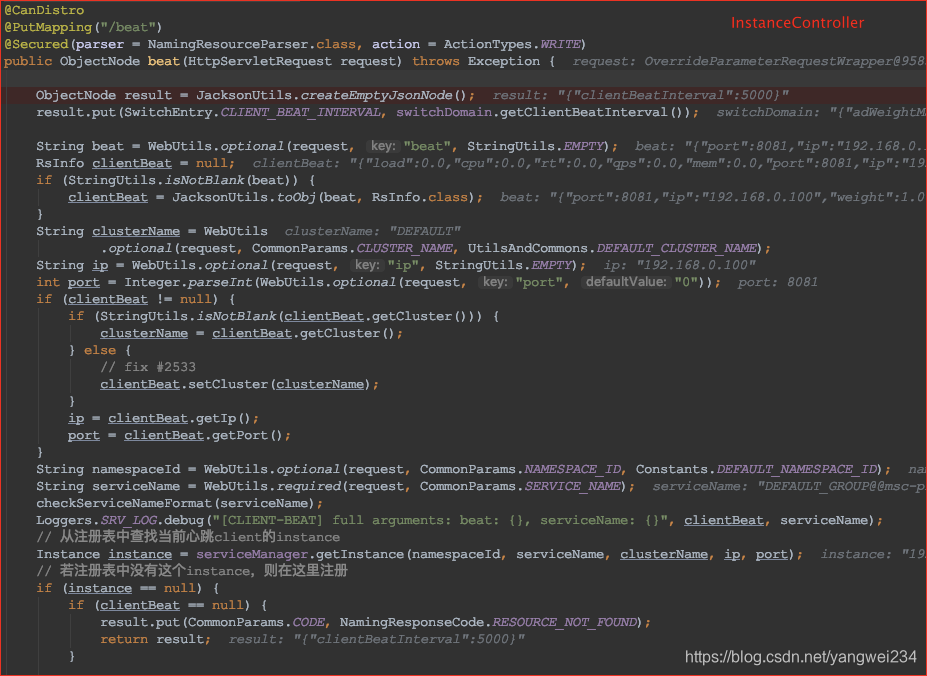

分析入口：在 Nacos 源码的 naming 模块下的 com.alibaba.nacos.naming.controllers 包下的控制器中的 InstanceController

在这里插入图片描述

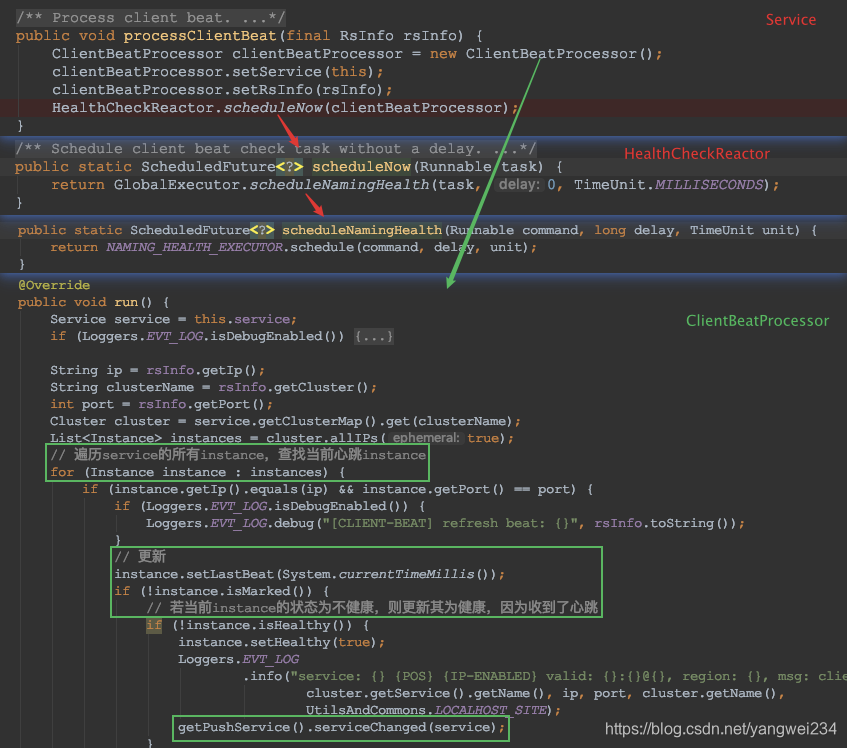

继续跟踪处理心跳的任务：

在这里插入图片描述

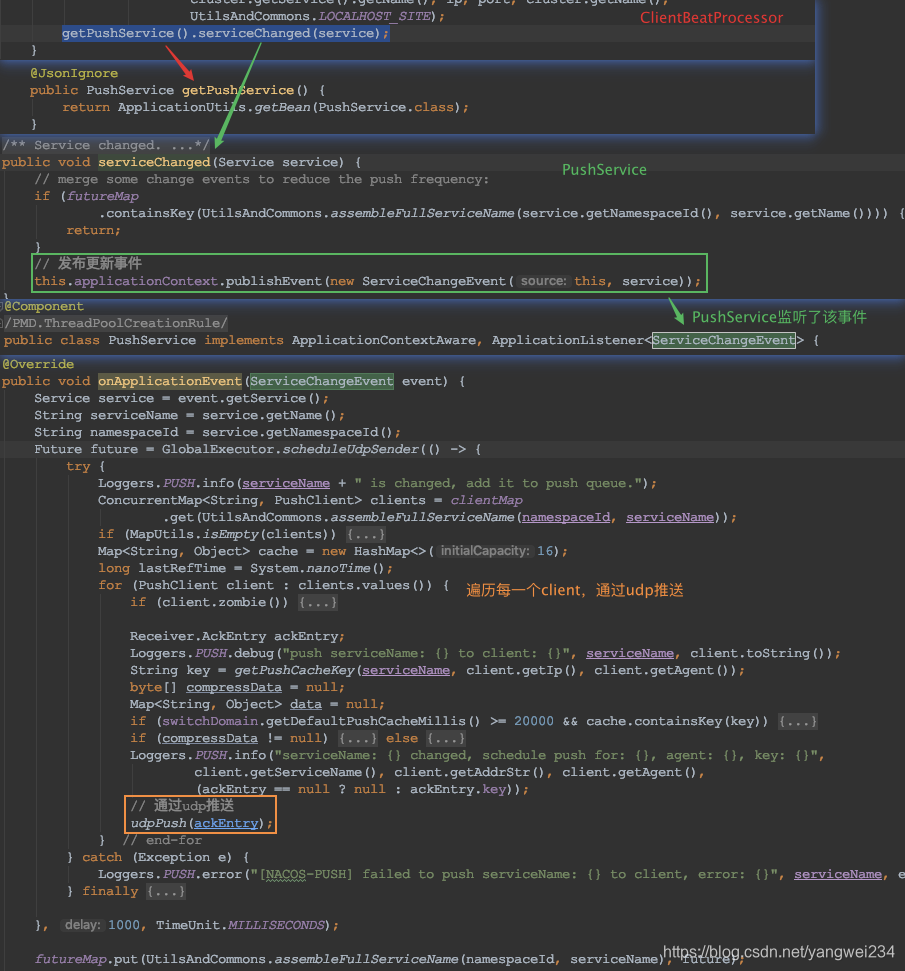

继续跟踪，获取PushService，推送更新：

在这里插入图片描述

OpenFeign与负载均衡

概述

OpenFeign 简介

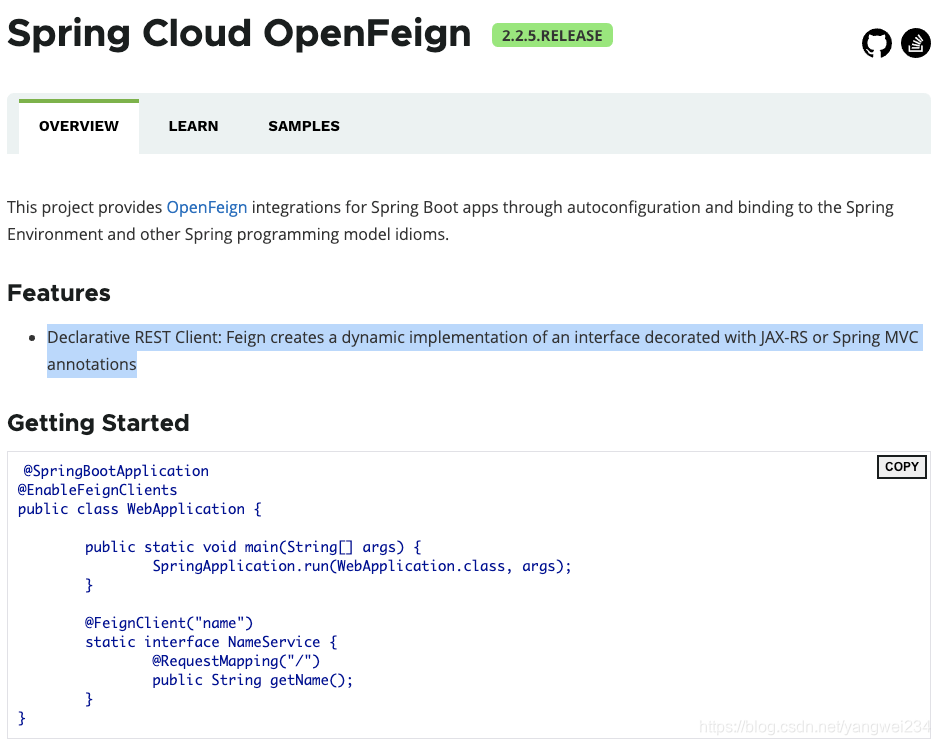

官网介绍地址：https://spring.io/projects/spring-cloud-openfeign

在这里插入图片描述

声明式 REST 客户端：Feign 通过使用 JAX-RS 或 SpringMVC 注解的装饰方式，生成接口的动态实现。
OpenFeign 可以将提供者提供的 Restful 服务伪装为接口进行消费，消费者只需使用“feign接口 + 注解”的方式即可直接调用提供者提供的 Restful 服务，而无需再使用 RestTemplate。

Ribbon 与 OpenFeign

说到 OpenFeign，不得不提的就是 Ribbon。OpenFeign 默认 Ribbon 作为负载均衡组件。OpenFeign 直接内置了 Ribbon，即在导入 OpenFeign 依赖后，无需再专门导入 Ribbon 依赖了。
Ribbon 是 Netflix 公司的一个开源的负载均衡项目，是一个客户端负载均衡器，运行在消费者端。即在消费者端配置对提供者的负载均衡。这是与 Dubbo 不同的，Dubbo 可以在消费者端与提供者端均可配置负载均衡。

声明式Rest客户端OpenFeign

父工程添加依赖：

<!-- openfeign 依赖 -->
<dependency>
  <groupId>org.springframework.cloud</groupId>
  <artifactId>spring-cloud-starter-openfeign</artifactId>
</dependency>

创建消费者工程 04-consumer-feign-8080

定义工程：复制 02-consumer-nacos-8080，并重命名为 04-consumer-feign-8080。
定义 Feign 接口：

/**
 * Feign接口名及接口中的方法名一般会与业务接口的相同，但并不是必须的。
 * Feign接口名可以随意，方法名也可以随意，但方法参数及返回值必须与业务接口中相应方法的相同。
 */
@FeignClient(value = "msc-provider-depart") //该参数指定的是提供者的微服务名称，这个名称也称为Feign客户端名称
@RequestMapping("/provider/depart")
public interface DepartService {
    @PostMapping("/save")
    boolean saveDepart(@RequestBody Depart depart);
    @DeleteMapping("/del/{id}")
    boolean deleteById(@PathVariable("id") int id);
    @PutMapping("/update")
    boolean update(@RequestBody Depart depart);
    @GetMapping("/get/{id}")
    Depart findById(@PathVariable("id") int id);
    @GetMapping("list")
    List<Depart> list();
}

修改 Controller 接口：

@RestController
@RequestMapping("/consumer/depart")
public class DepartController {
    @Autowired
    private DepartService departService;

    @PostMapping("/save")
    public Boolean save(@RequestBody Depart depart) {
        return departService.save(depart);
    }

    @DeleteMapping("/del/{id}")
    public Boolean delete(@PathVariable("id") int id) {
        return departService.deleteById(id);
    }

    @PutMapping("/update")
    public boolean update(@RequestBody Depart depart) {
        return departService.update(depart);
    }

    @GetMapping("/get/{id}")
    public Depart findById(@PathVariable("id") int id) {
        return departService.findById(id);
    }

    @GetMapping("/list")
    public List<Depart> list() {
        return departService.list();
    }
}

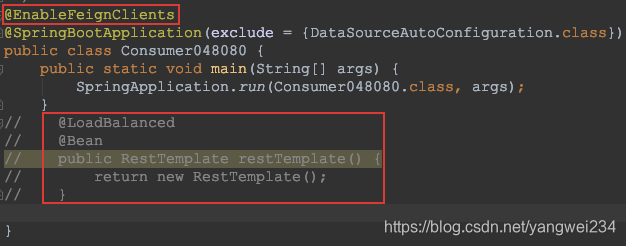

修改启动类：

在这里插入图片描述

超时设置

OpenFeign 支持超时设置

feign:
  client:
    config:
      # 设置全局超时阈值
      default:
        connectTimeout: 5000
        # 读超时，从Feign客户端请求发出到接收到提供者响应，这段时间的超时阈值
        readTimeout: 2000
      # 设置指定Feign客户端的超时阈值，其优先级要高于全局的
      msc-provider-depart:
        readTimeout: 5000

为了方便 04-consumer-feign-8080 的测试，创建提供者工程 04-provider-nacos-8081，该工程复制于 02-provider-nacos-8081。该工程仅修改了 service 接口实现类的 findById()方法，为该方法添加一个 sleep()，使其运行超出 Feign 的 readTimeout 超时时限。

在这里插入图片描述

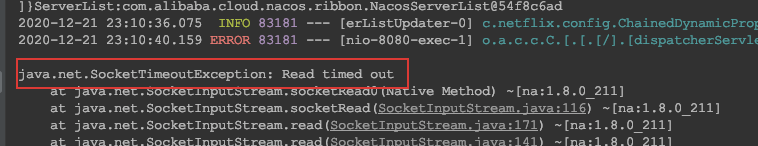

测试：http://localhost:8080/consumer/depart/get/1

在这里插入图片描述

Gzip 压缩设置

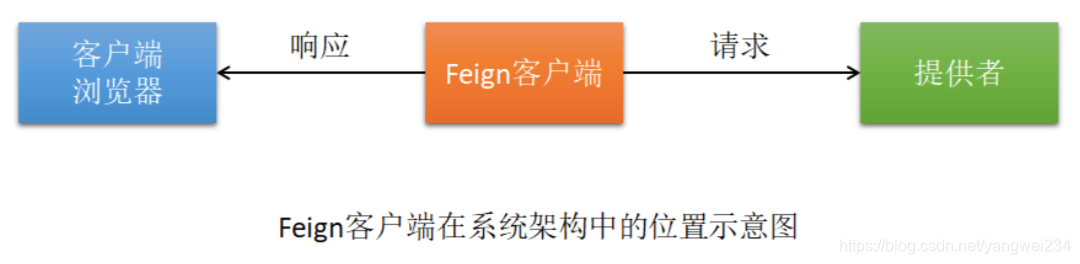

Feign 支持对请求和响应进行 Gzip 压缩以提高通信效率。注意，这里的请求是指 Feign 向提供者所提交的请求，响应是指 Feign 向客户端作出的响应。

在这里插入图片描述

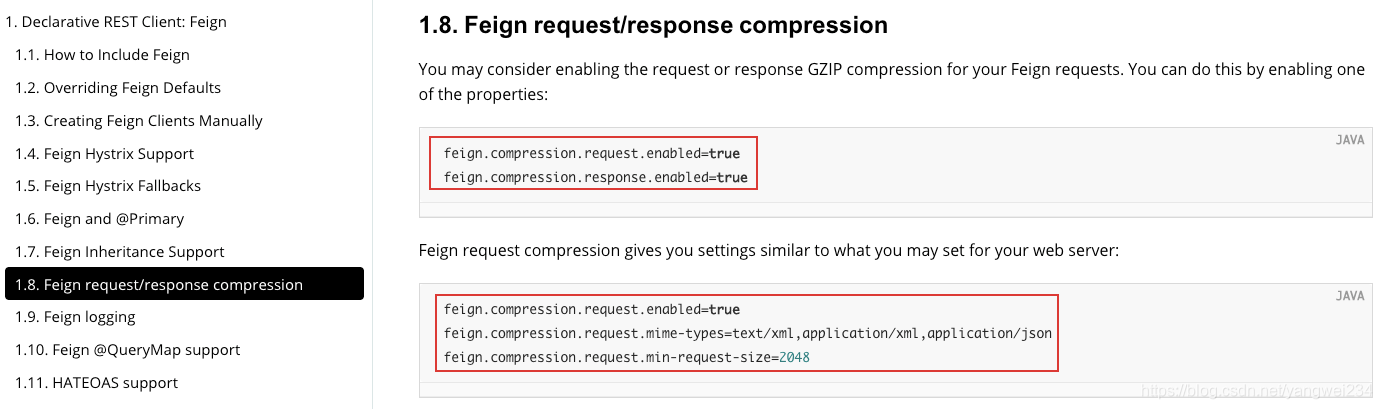

该配置在官网上可以找到：

在这里插入图片描述

Ribbon负载均衡

前面的消费者例子是通过 Feign 接口来消费微服务的，但没体现出其负载均衡的功能。

示例演示

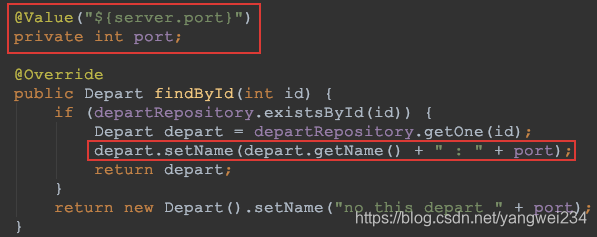

修改提供者接口实现类：

在这里插入图片描述

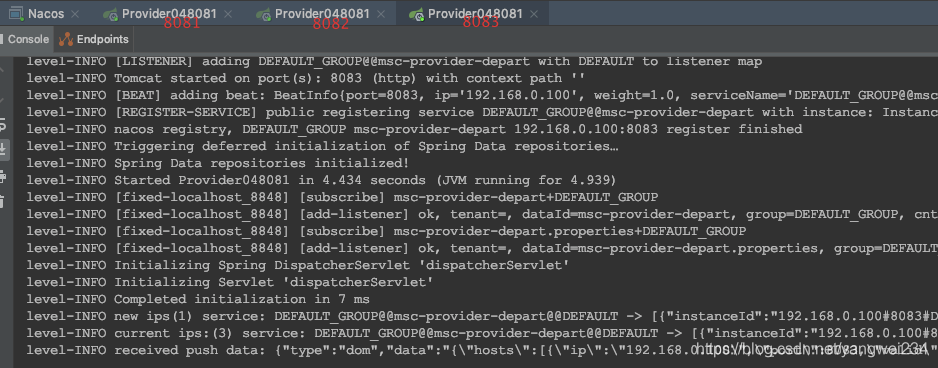

启动多个提供者：通过修改端口号启动多次 04-provider-nacos-8081，启动多个提供者。

在这里插入图片描述

测试：启动消费者，访问 http://localhost:8080/consumer/depart/get/1，可以看到默认采用轮询的负载均衡

更换负载均衡策略

若要更换负载均衡策略，则首先要了解负载均衡策略的定义接口 IRule。
Ribbon 默认采用的是 RoundRobinRule，即轮询策略。但通过修改消费者工程的配置文件，或修改消费者的启动类或 JavaConfig 类可以实现更换负载均衡策略的目的。
方式一：修改配置文件

# <clientName>.<clientConfigNameSpace>.NFLoadBalancerRuleClassName=com.netflix.loadbalancer.WeightedResponseTimeRule
msc-provider-depart:
  ribbon:   # 指定负载均衡策略为随机策略
    NFLoadBalancerRuleClassName: com.netflix.loadbalancer.RandomRule

方法二：JavaConfig 类

@Configuration
public class LoadBalanceConfig {
	// 当代码与配置文件中均设置了负载均衡策略时，代码中的优先级高
    @Bean
    public IRule loadBalanceRule() {
        return new RandomRule();
    }
}

定义负载均衡策略

该负载均衡策略的思路是：从所有可用的 provider 中排除掉指定端口号的 provider，剩余 provider 进行随机选择。

/**
 * 从所有可用的provider中排除掉指定端口号的provider，剩余provider进行随机选择
 */
public class CustomRule implements IRule {
    private ILoadBalancer lb;
    private List<Integer> excludePorts;

    public CustomRule() {
    }

    public CustomRule(List<Integer> excludePorts) {
        this.excludePorts = excludePorts;
    }

    @Override
    public void setLoadBalancer(ILoadBalancer lb) {
        this.lb = lb;
    }

    @Override
    public ILoadBalancer getLoadBalancer() {
        return lb;
    }

    @Override
    public Server choose(Object key) {
        // 获取到所有可用的server
        List<Server> servers = lb.getReachableServers();
        // 获取从所有server中排除指定的端口号后剩余的server
        List<Server> availableServers = this.getAvailableServers(servers);
        // 从剩余server中随机选择一个
        return this.getAvailableRandomServers(availableServers);
    }

    /**
     * 获取从所有server中排除指定的端口号后剩余的server
     */
    private List<Server> getAvailableServers(List<Server> servers) {
        if (excludePorts == null || excludePorts.size() == 0) {
            return servers;
        }

        return servers.stream()
                .filter(server -> excludePorts.stream().noneMatch(port -> server.getPort() == port))
                .collect(Collectors.toList());
    }

    private Server getAvailableRandomServers(List<Server> availableServers) {
        int index = new Random().nextInt(availableServers.size());
        return availableServers.get(index);
    }
}

修改JavaConfig

@Configuration
public class LoadBalanceConfig {
//    @Bean
//    public IRule loadBalanceRule() {
//        return new RandomRule();
//    }

    @Bean
    public IRule loadBalancer() {
        List<Integer> ports = new ArrayList<>();
        ports.add(8082);
        return new CustomRule(ports);
    }
}

OpenFeign、Ribbon源码解析

参考：https://blog.youkuaiyun.com/yangwei234/article/details/90896650

Spring Cloud LoadBalancer

由于 Netflix 对于 Ribbon 的维护已经暂停，所以 Spring Cloud 对于负载均衡建议使用由其自己定义的 Spring Cloud LoadBalancer。对于 Spring Cloud LoadBalancer 的使用非常简单。
添加依赖：

<dependency>
  <groupId>org.springframework.cloud</groupId>
  <artifactId>spring-cloud-starter-loadbalancer</artifactId>
</dependency>

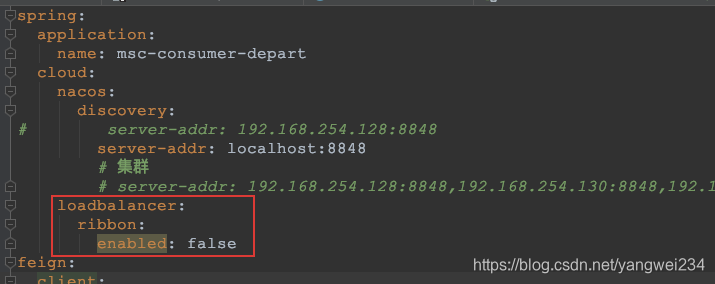

修改配置文件：直接在 04-consumer-feign-8080 工程上修改，在配置文件中直接添加如下配置，将 Ribbon 禁用。

在这里插入图片描述
