JavaEE 企业级分布式高级架构师（二十）RocketMQ学习笔记（6）

源码篇

环境搭建

源码拉取

• github地址：https://github.com/apache/rocketmq
• 官网地址：https://www.apache.org/dyn/closer.cgi?path=rocketmq/4.7.1/rocketmq-all-4.7.1-source-release.zip

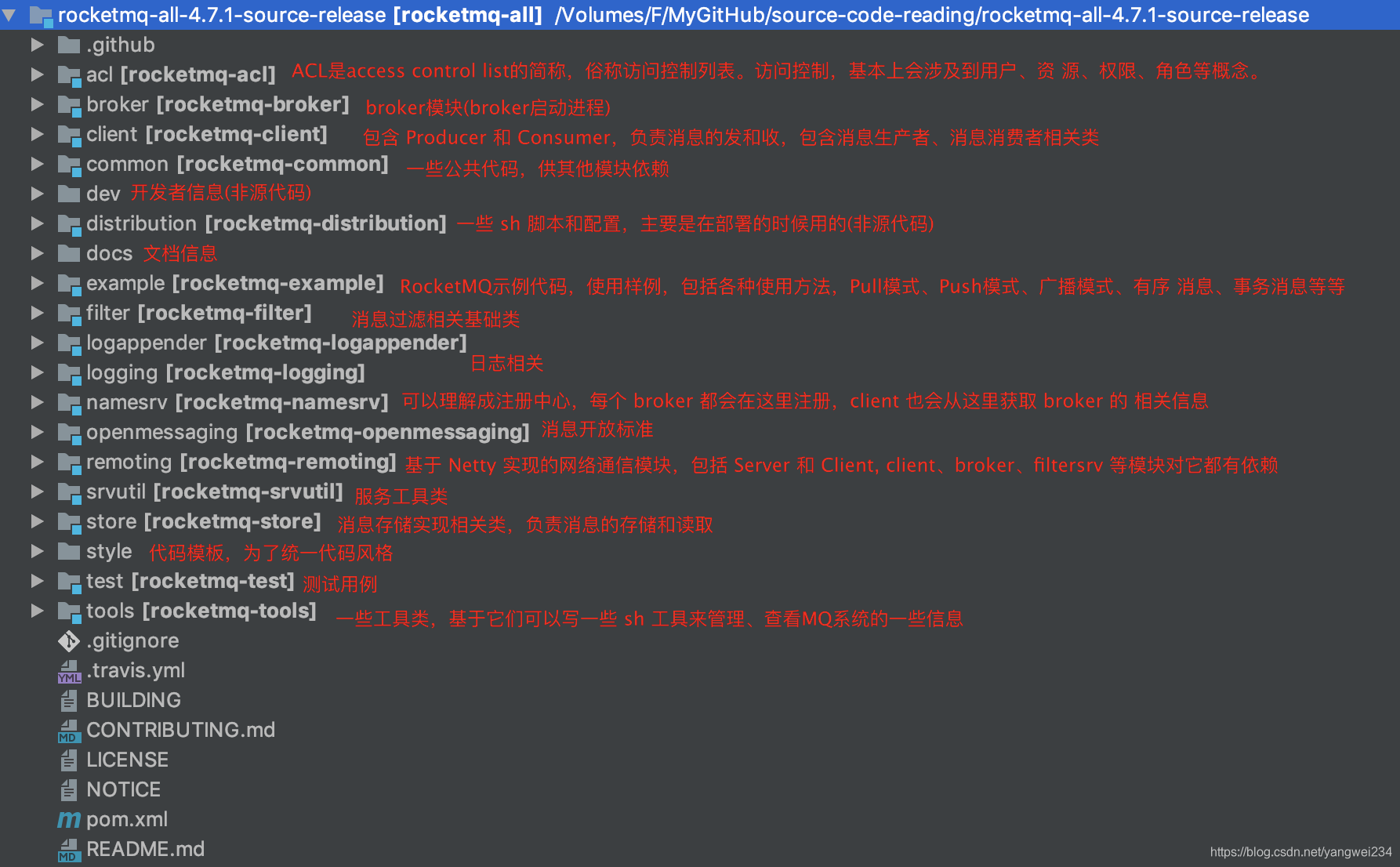

• 源码目录结构：

调试

• 创建conf配置文件从distribution拷⻉broker.conf、logback_broker.xml和logback_namesrv.xml。

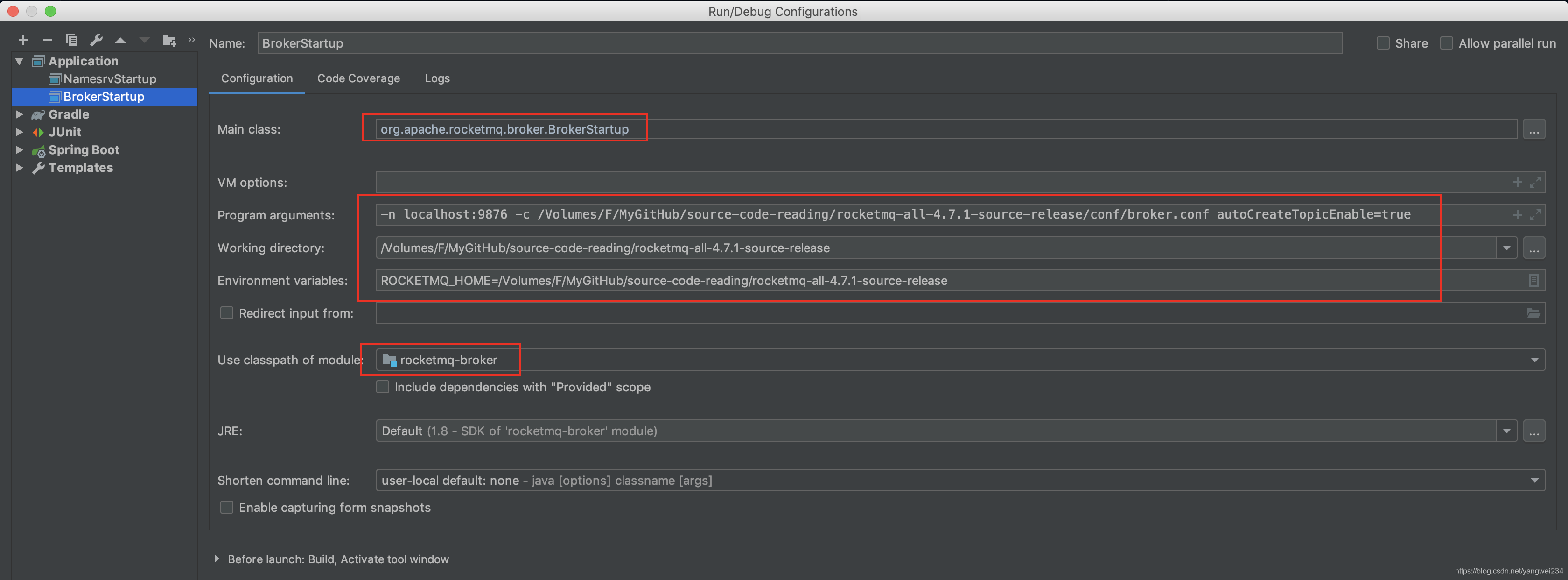

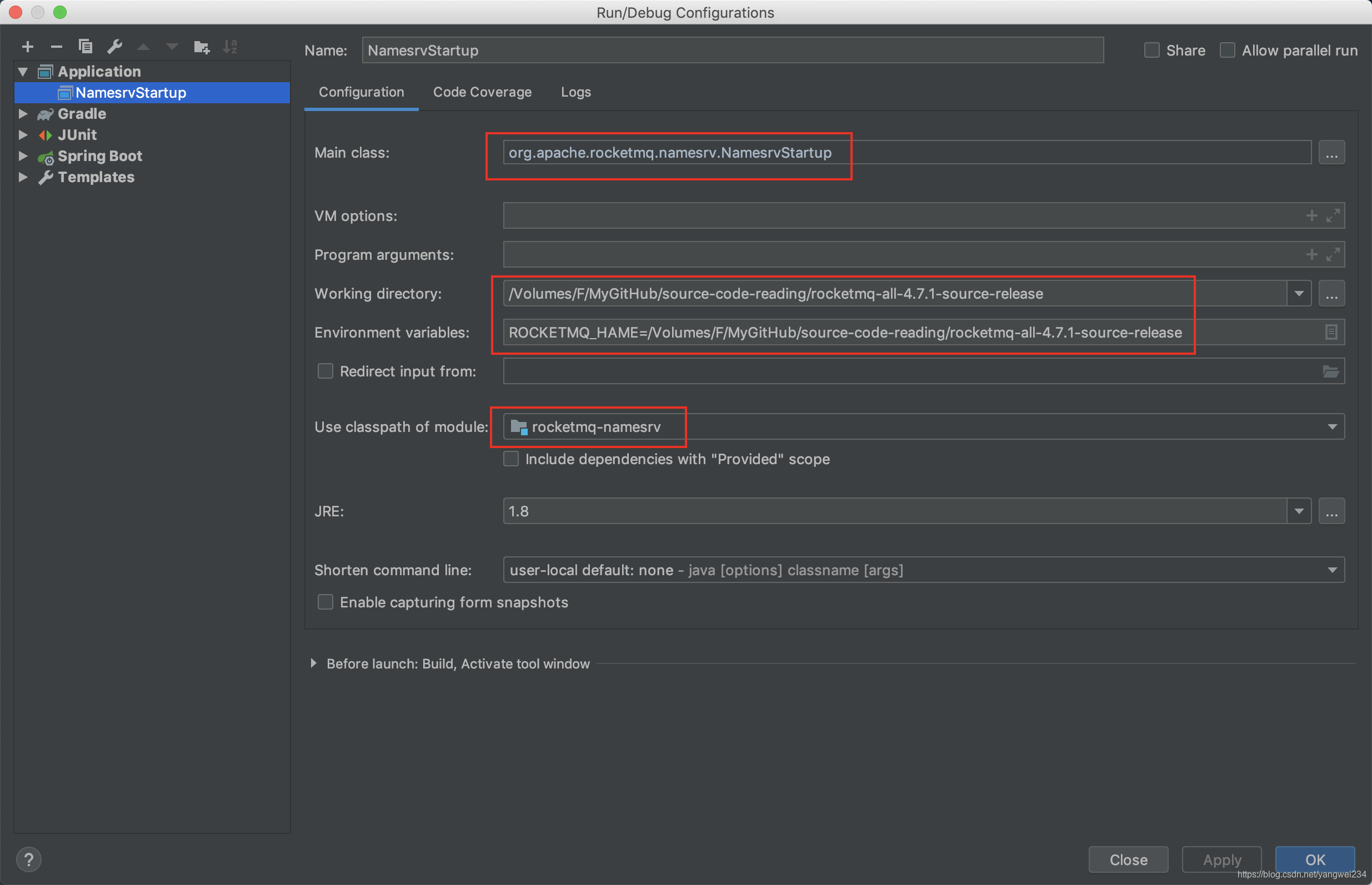

• 配置启动的工作目录、环境变量已经参数：

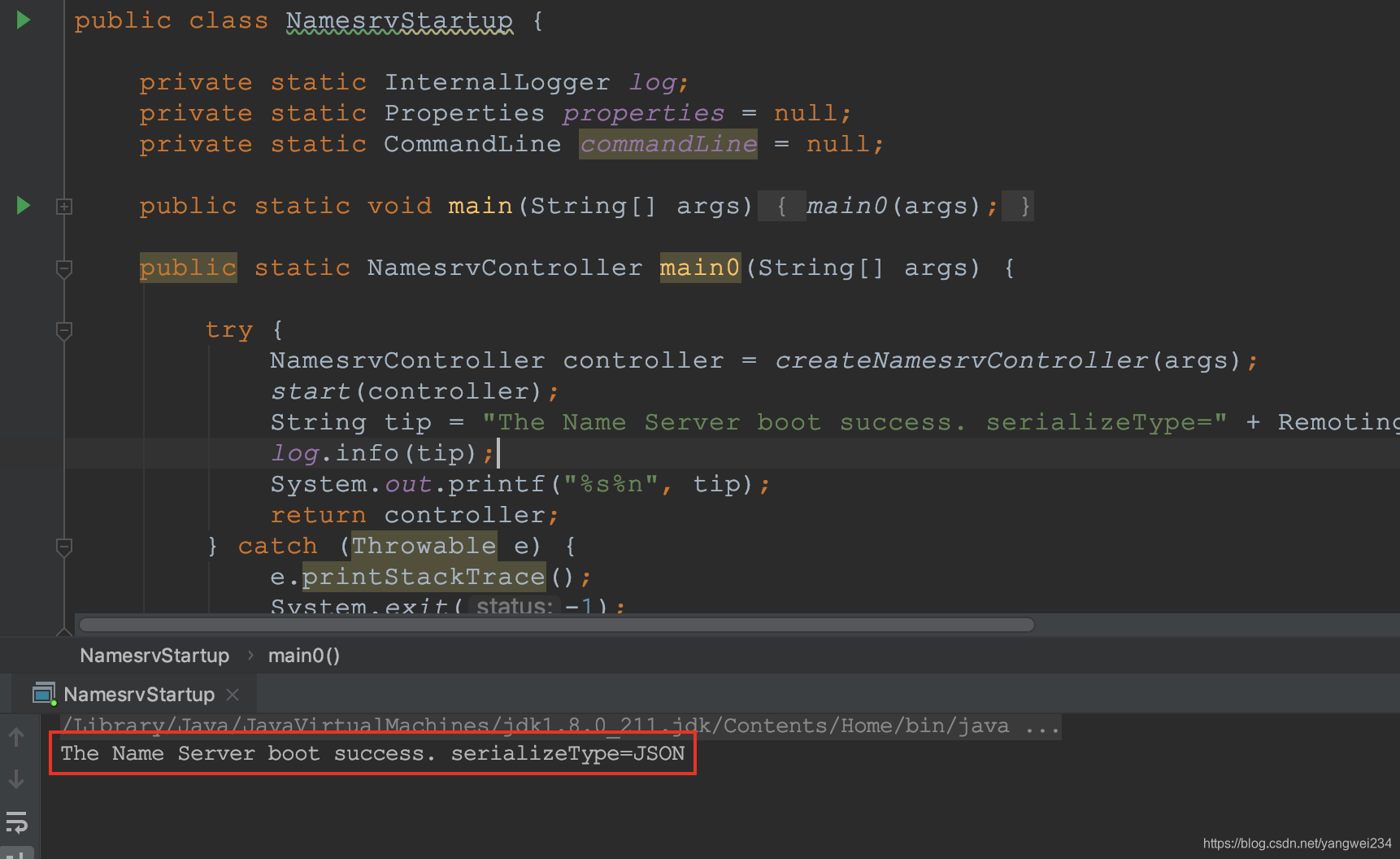

• 启动Namesrv：

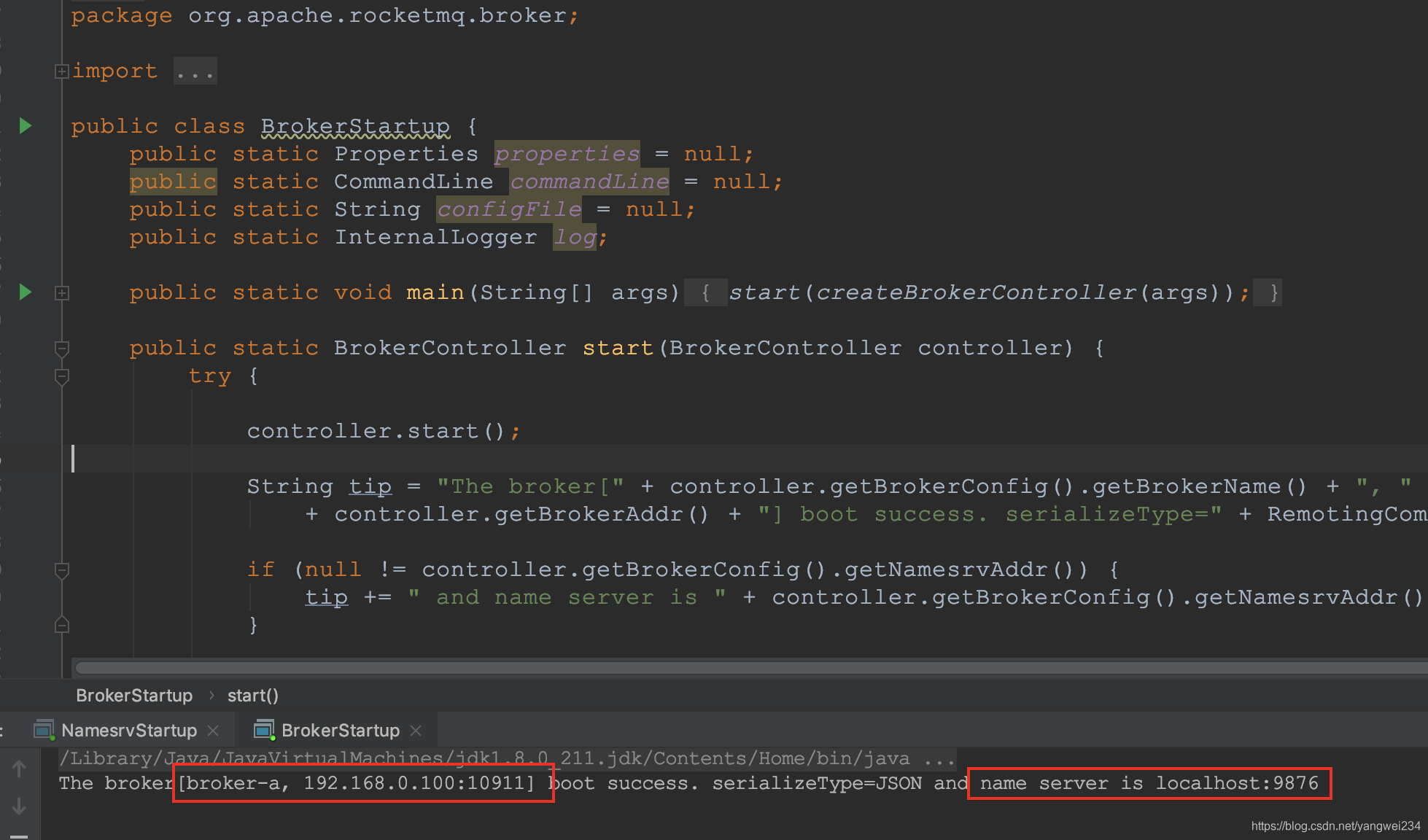

• 启动Broker：

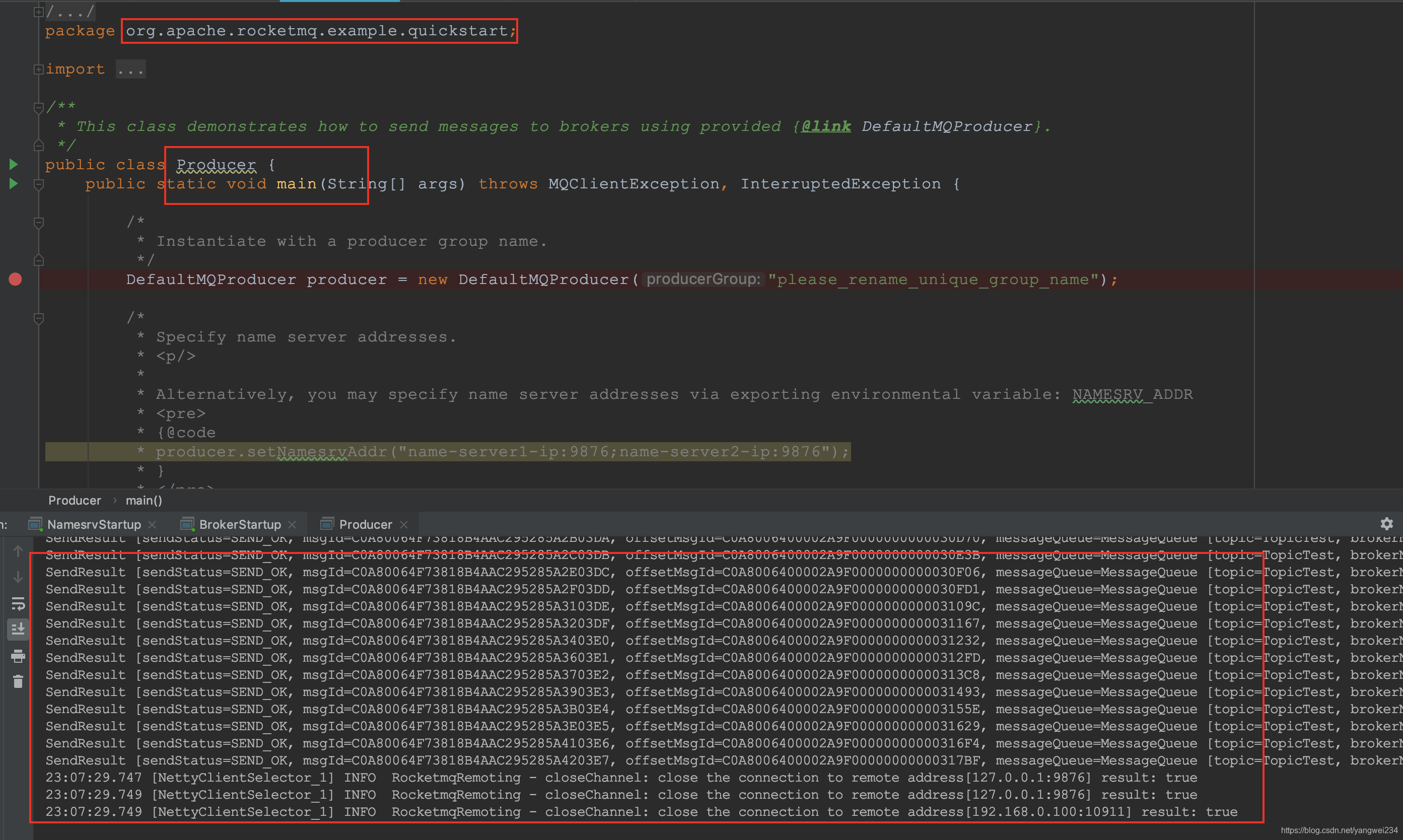

• 发送消息：

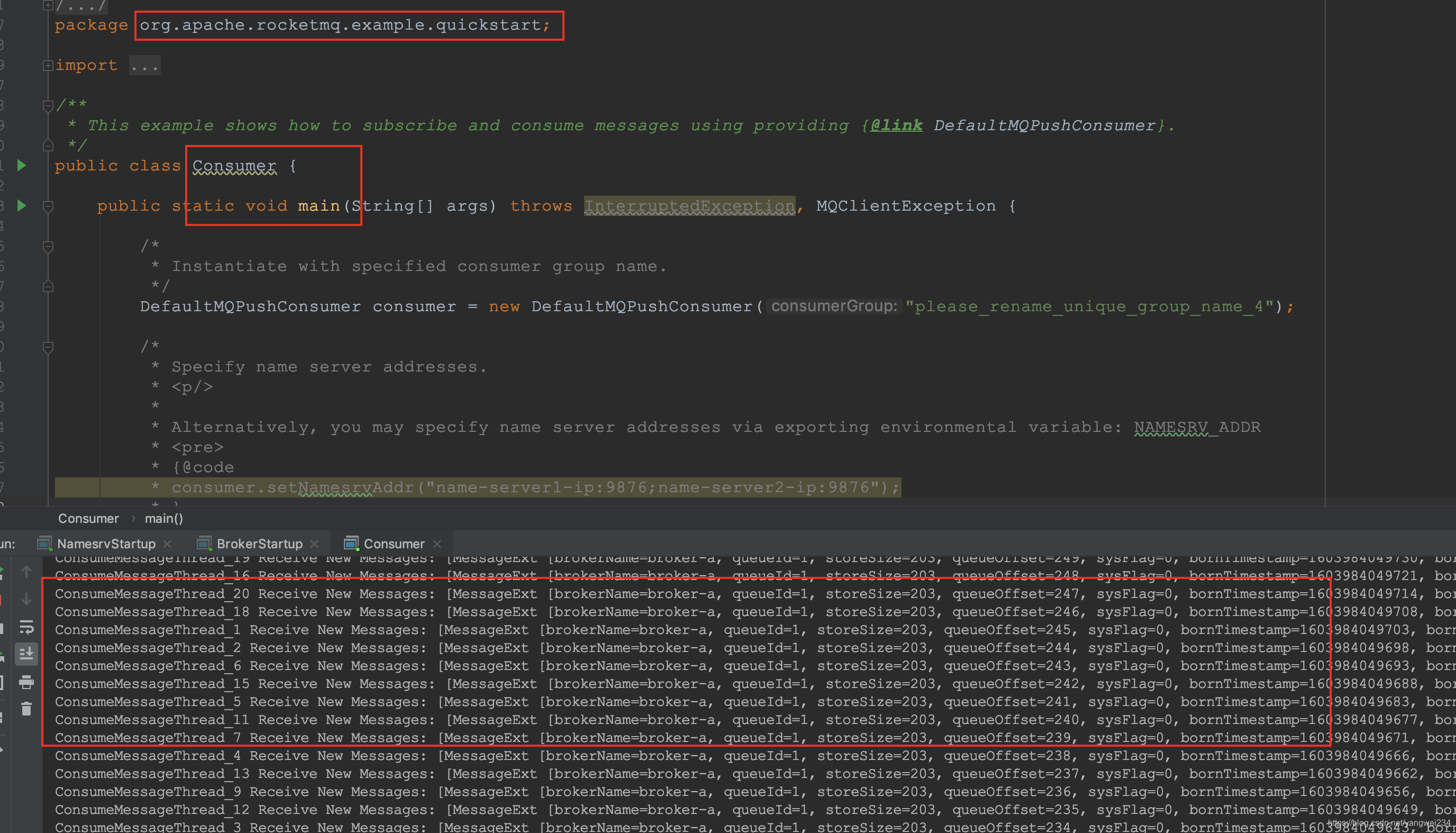

• 消费消息：

NameServer

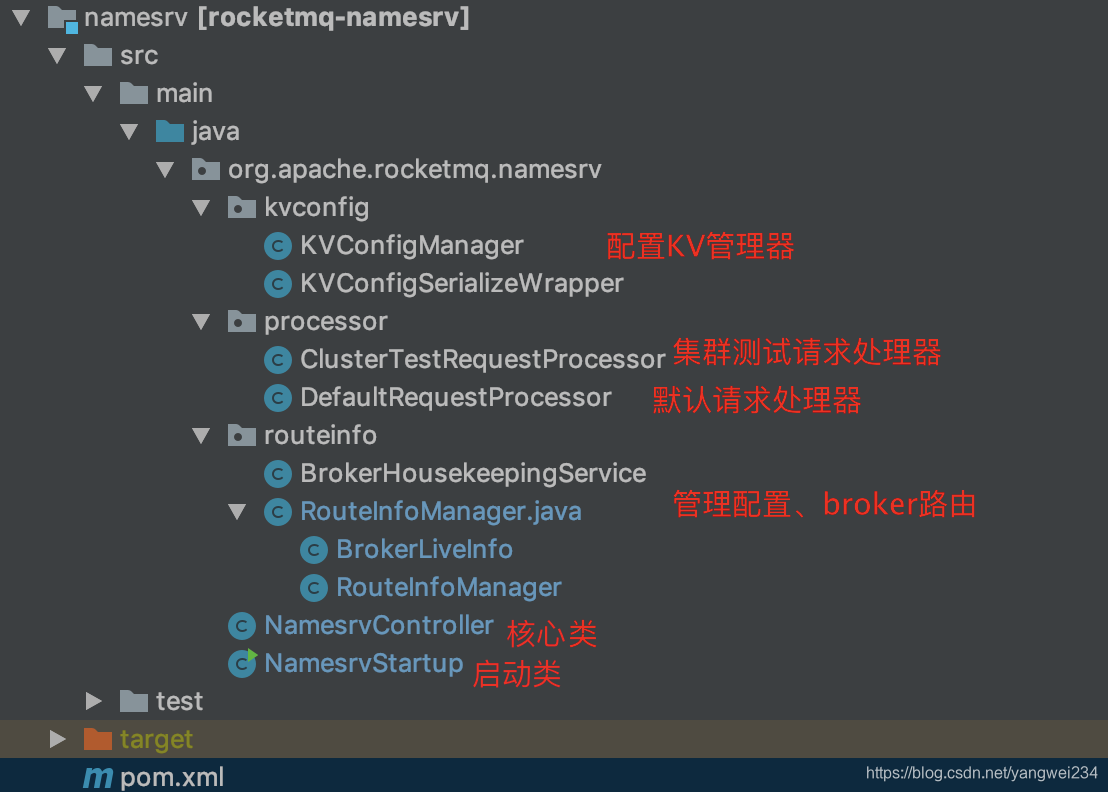

• 整个namesrv工程代码量很少，结构也很简单：

启动流程

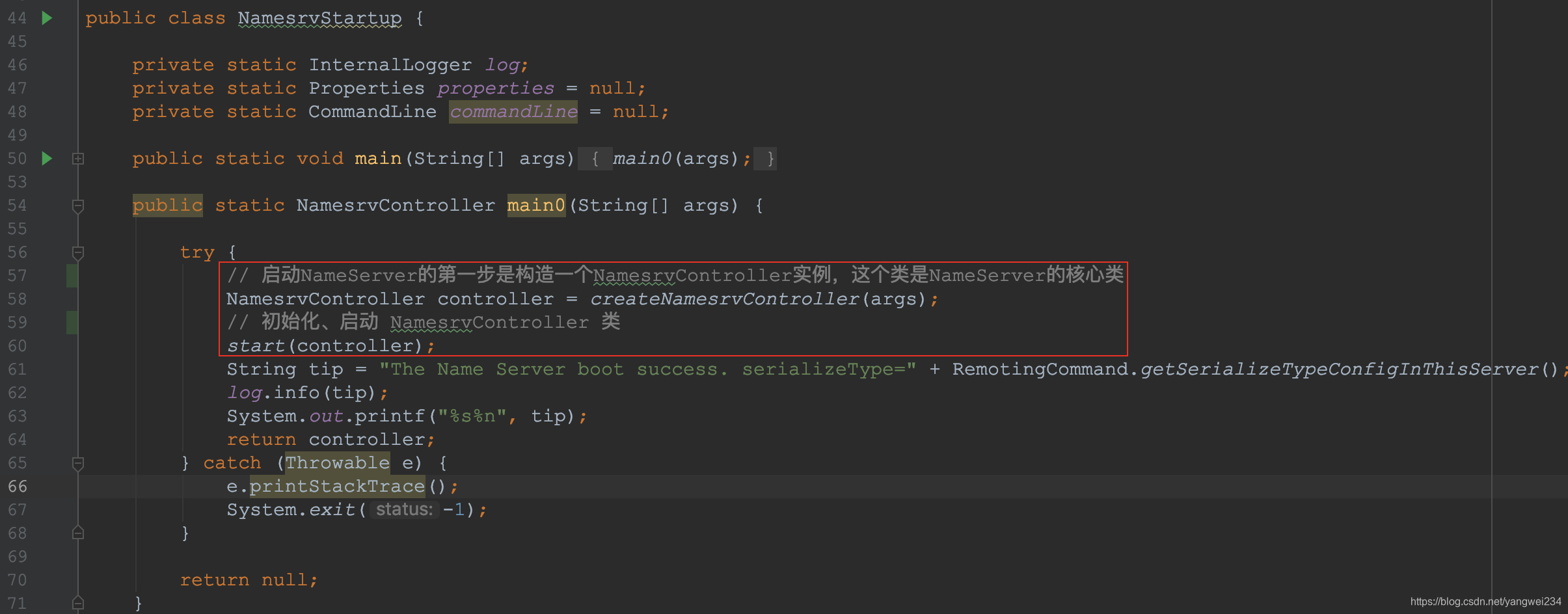

• 启动NameServer的第一步是构造一个NamesrvController实例，这个类是NameServer的核心类。然后初始化、启动 NamesrvController 类，而 createNamesrvController 方法，就是从命令行接收参数，然后将解析成配置类 NamesrvConfig 和 NettyServerConfig 。

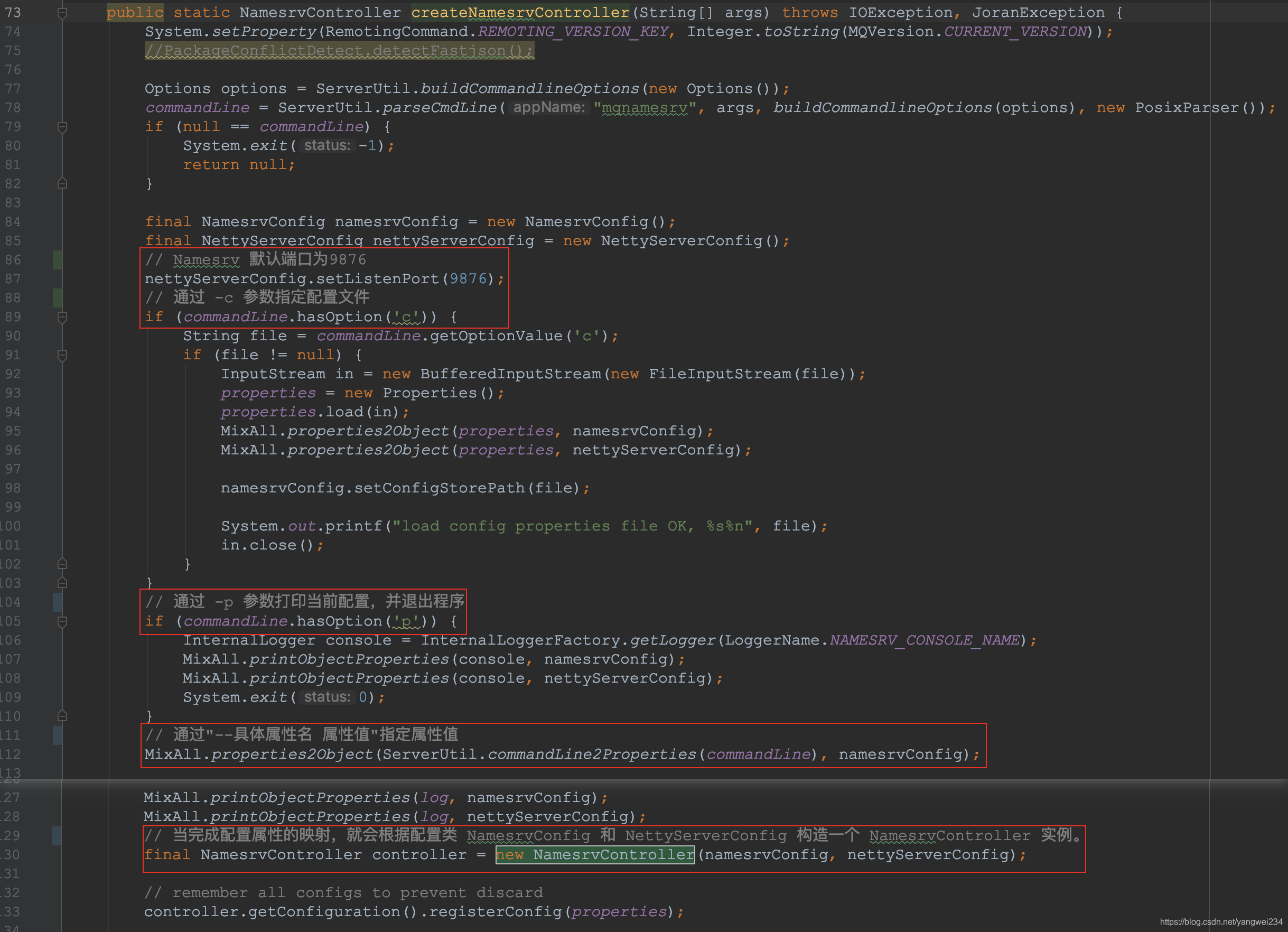

• 我们知道在命令行中运行 RocketMQ 是可以指定参数的，它的原理就是下面代码展示的那样。
• 通过 -c 命令可以指定配置文件，将配置文件中的内容解析成 java.util.Properties 类，然后赋值给 NamesrvConfig 和 NettyServerConfig 类完成配置文件的解析与映射。
• 如果指定了 -p 命令，则会在控制台打印配置信息，然后程序直接退出。
• 除此之外还可以使用 -n 参数指定 namesrvAddr 的值，这是在 org.apache.rocketmq.srvutil.ServerUtil # buildCommandlineOptions 方法中指定的参数。
• 当完成配置属性的映射，就会根据配置类 NamesrvConfig 和 NettyServerConfig 构造一 个 NamesrvController 实例。

初始化及心跳机制

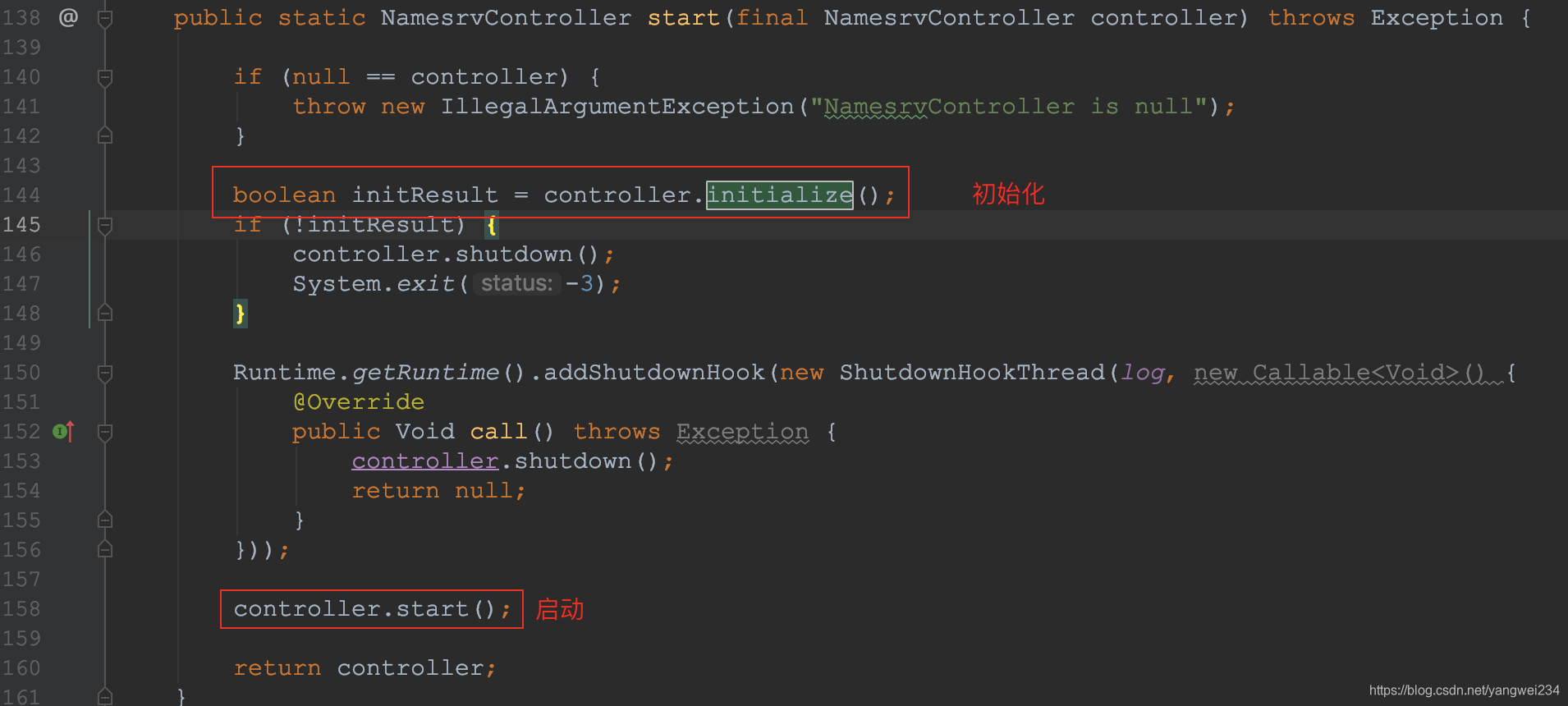

• 启动 NameServer 的第二步是通过 NamesrvController#initialize 完成初始化。

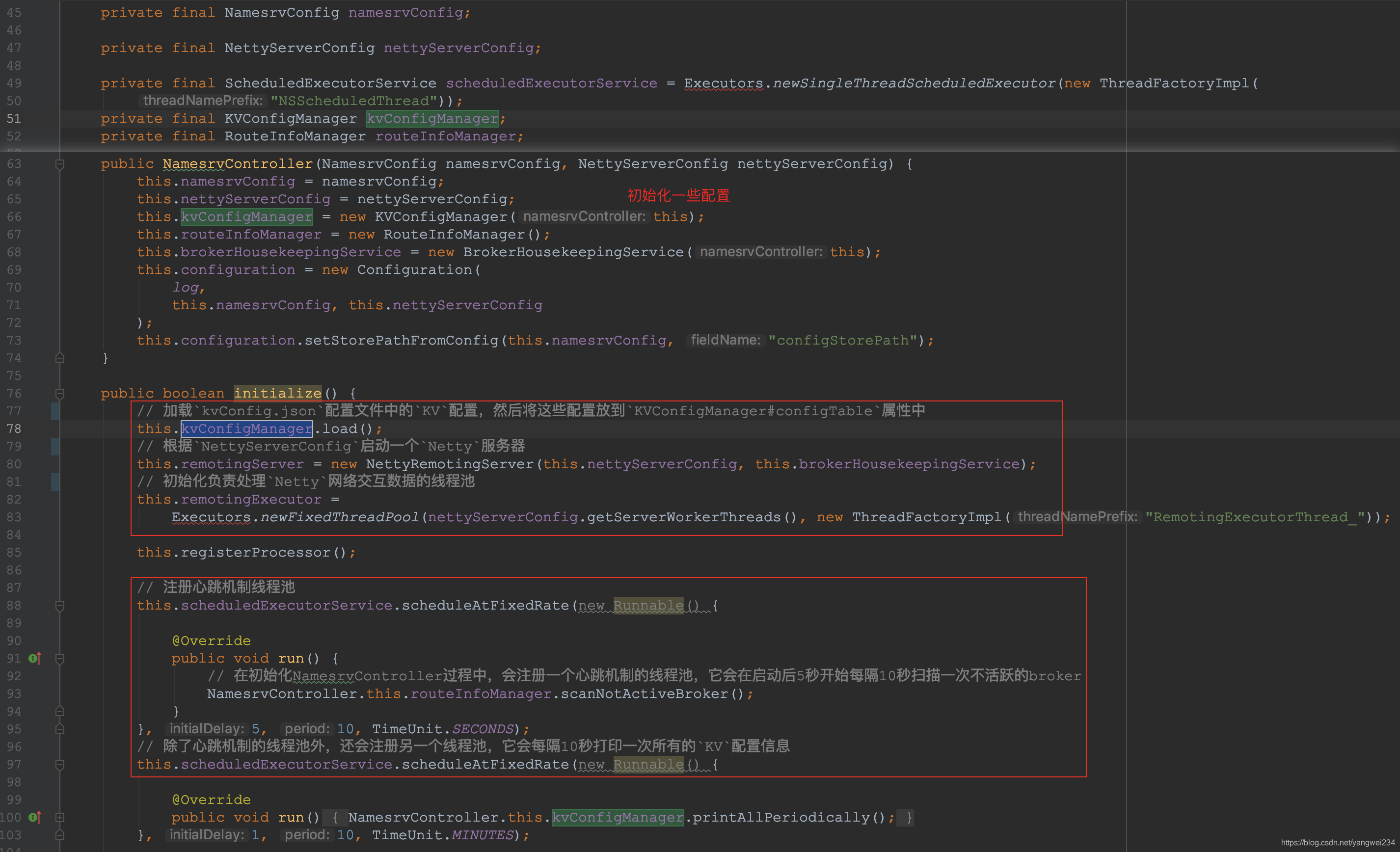

• 看一看initialize方法：

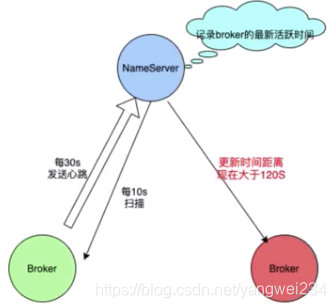

• 在初始化 NamesrvController 过程中，会注册一个心跳机制的线程池，它会在启动后5秒开始每隔 10 秒扫描一次不活跃的 broker 。

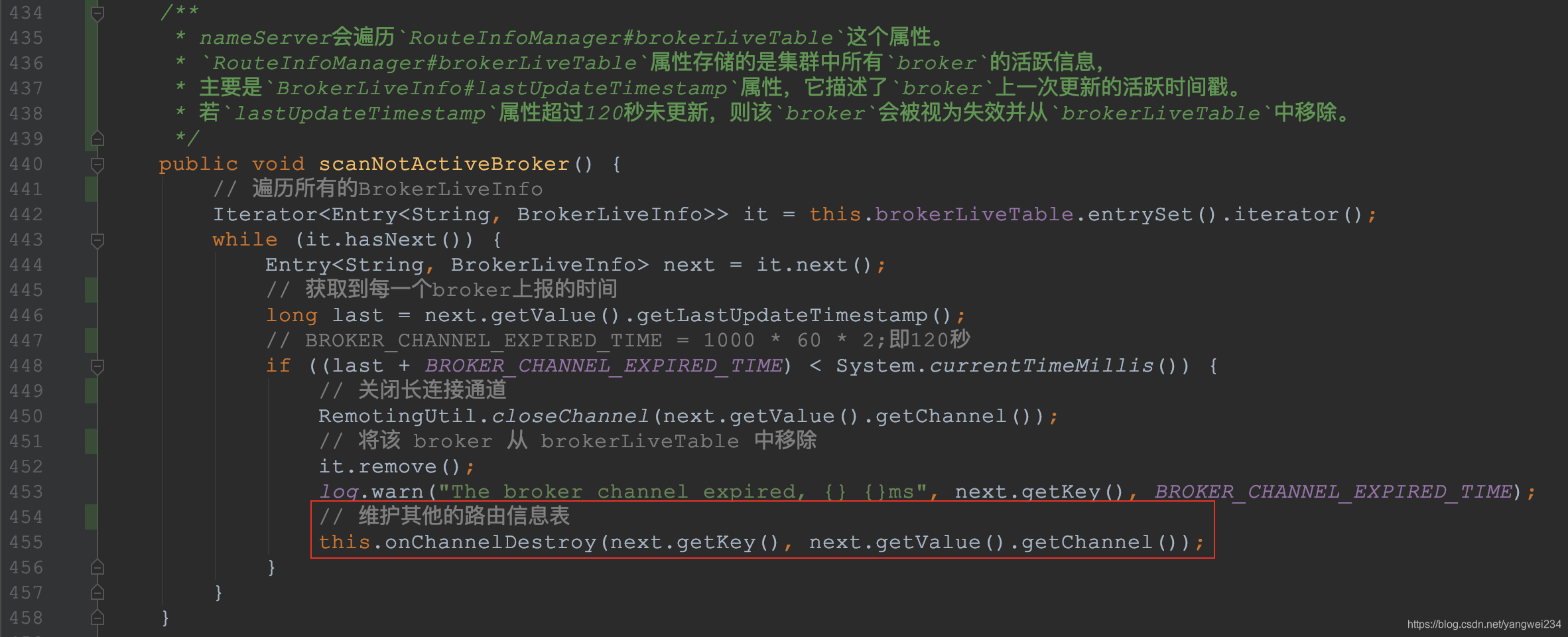

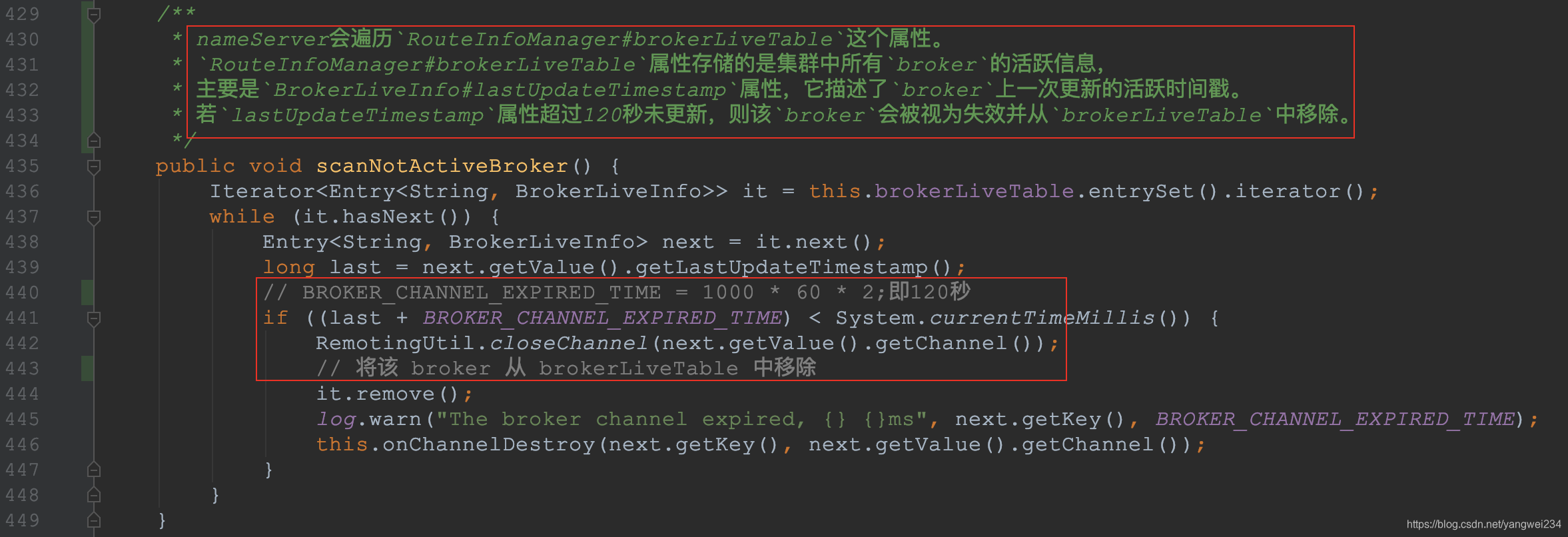

• 可以看到，在 scanNotActiveBroker 方法中， NameServer 会遍历 RouteInfoManager#brokerLiveTable 这个属性。

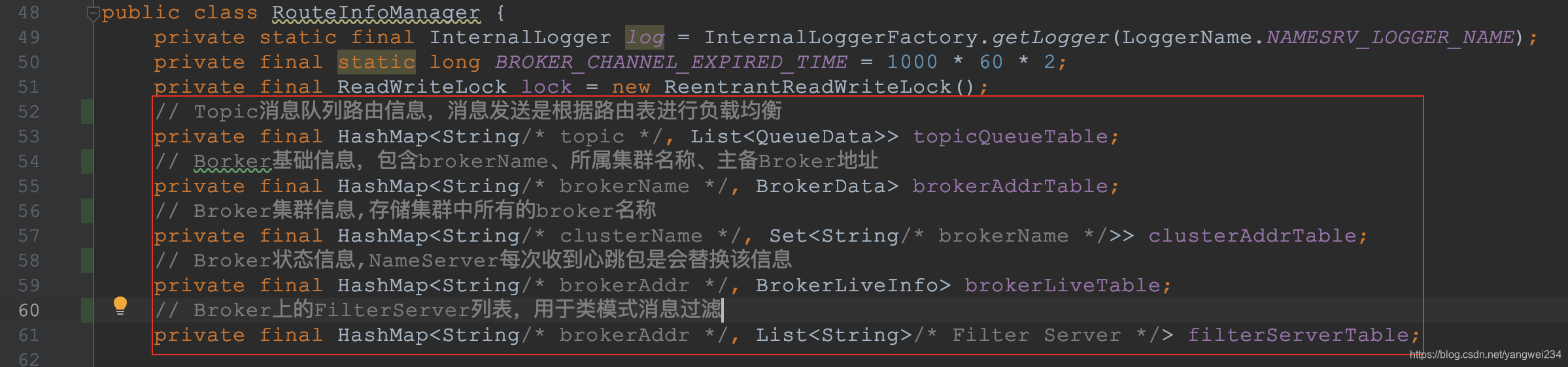

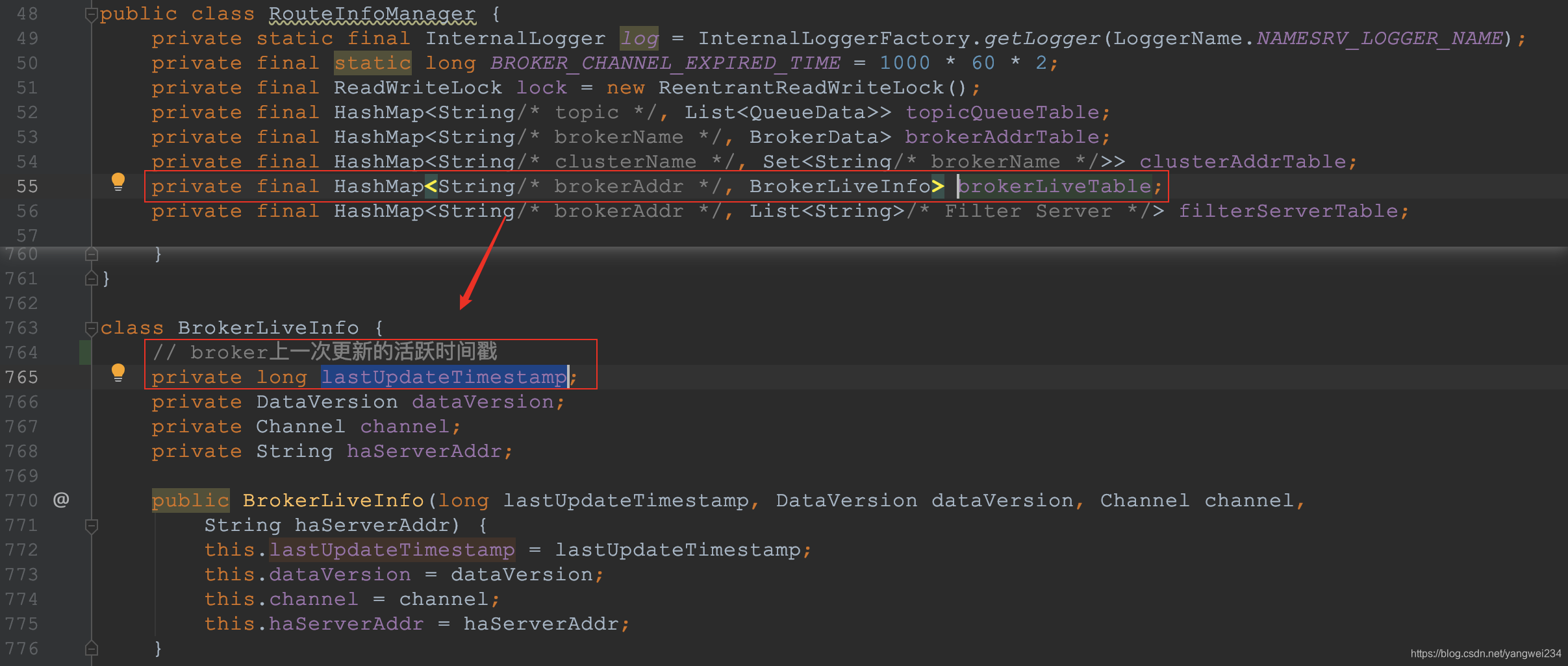

• RouteInfoManager#brokerLiveTable 属性存储的是集群中所有 broker 的活跃信息，主要是 BrokerLiveInfo # lastUpdateTimestamp 属性，它描述了 broker 上一次更新的活跃时间戳。若lastUpdateTimestamp 属性超过120秒未更新，则该 broker 会被视为失效并从 brokerLiveTable 中移除。

优雅停机

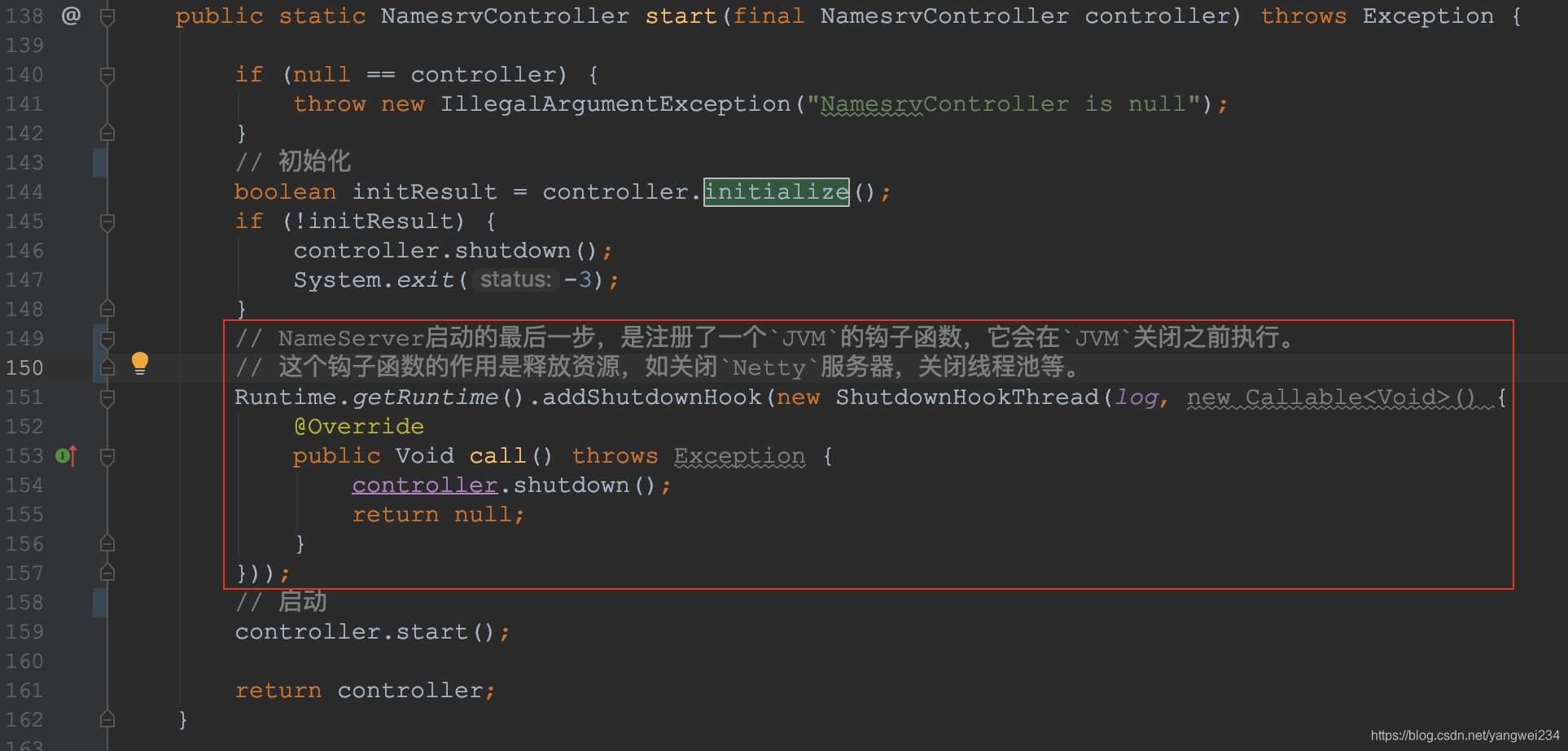

• NameServer 启动的最后一步，是注册了一个 JVM 的钩子函数，它会在 JVM 关闭之前执行。这个钩子函数的作用是释放资源，如关闭 Netty 服务器，关闭线程池等。

小结一下

NamesrvStartup#main：主函数启动
	|--NamesrvStartup#createNamesrvController：构造一个NamesrvController实例
		|--new NamesrvController：根据配置类 NamesrvConfig 和 NettyServerConfig 构造一个 NamesrvController 实例
	|--NamesrvStartup#start：初始化、启动 NamesrvController 类
		|--NamesrvController#initialize：初始化，加载配置，注册线程池
			|--RouteInfoManager#scanNotActiveBroker：心跳线程池，它会在启动后5秒开始每隔10秒扫描一次不活跃的broker
		|--NamesrvController#start：启动
		|--Runtime.getRuntime().addShutdownHook(new ShutdownHookThread)：优雅停机

Broker

• 消息中转⻆色，负责存储消息、转发消息。Broker在RocketMQ系统中负责接收从生产者发送来的消息并存储、同时为消费者的拉取请求作准备。代理服务器也存储消息相关的元数据，包括消费者组、消费进度偏移和主题和队列消息等。

Broker作用

作用

• 消息存储
• 消息投递
• 消息查询
• 服务的高可用

包含的模块

• Remoting Module：整个Broker的实体，负载处理来自clients端的请求。
• Client Manager：负载管理可客户端(Producer、Consumer)和维护Consumer的Topic订阅信息。
• Store Service：提供方便简单的API接口处理消息存储到物理硬盘和查询功能。
• HA Service：高可用服务，提供Master Broker和Slave Broker之间的数据同步功能。
• Index Service：根据特定的Message Key对投递到Broker的消息进行索引服务，以提供消息的快速查询。

启动流程

• Broker的启动流程与NameServer的启动流程很类似，大体分为两步：
• BrokerController创建
  • NettyServer和NettyClient的配置处理
  • 命令行参数的处理
  • Broker⻆色的处理
  • 创建BrokerController
  • 初始化BrokerController通过调用方法
• BrokerController启动

BrokerController创建

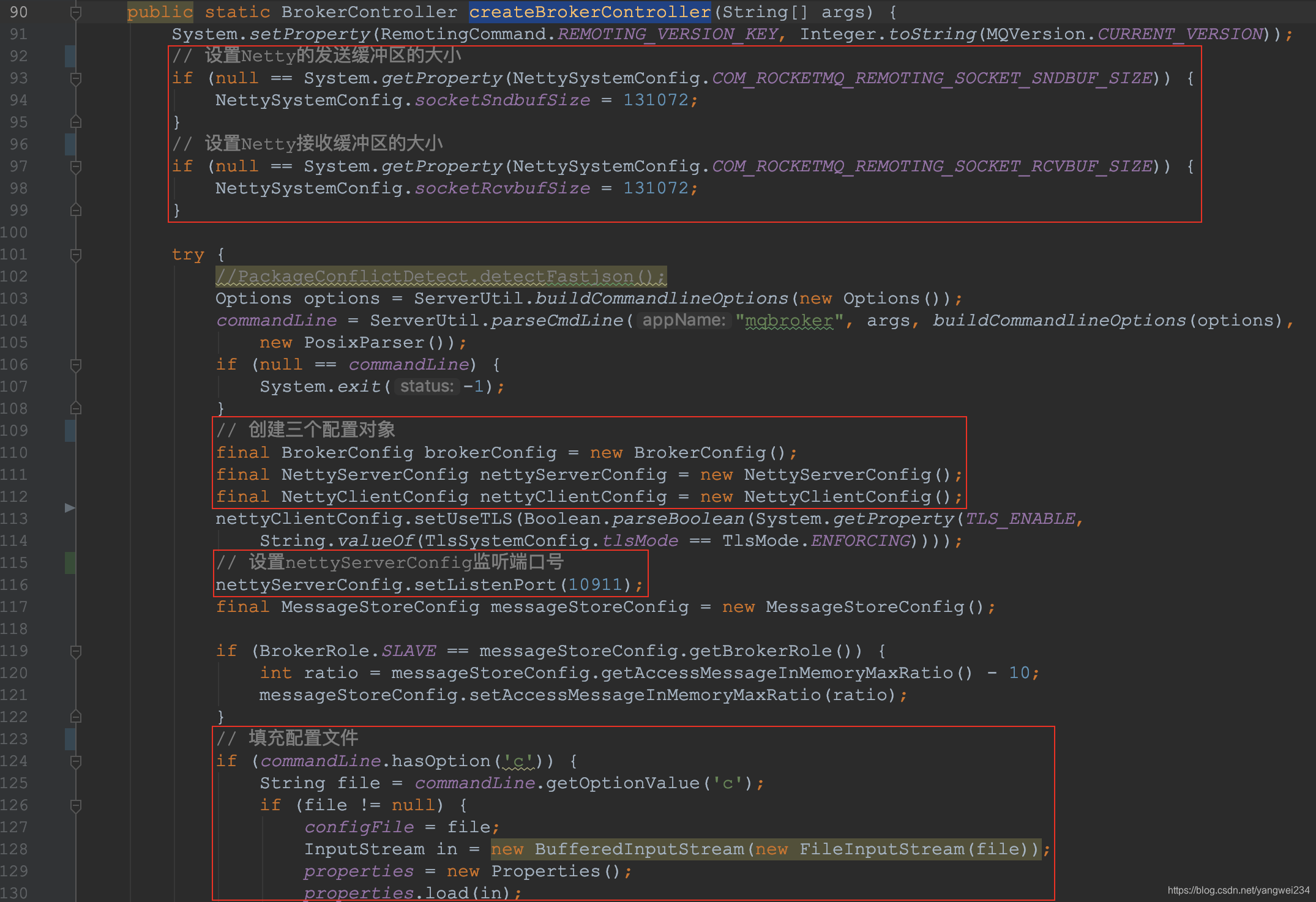

• 配置Netty、创建三个配置对象、监听端口、填充配置文件：

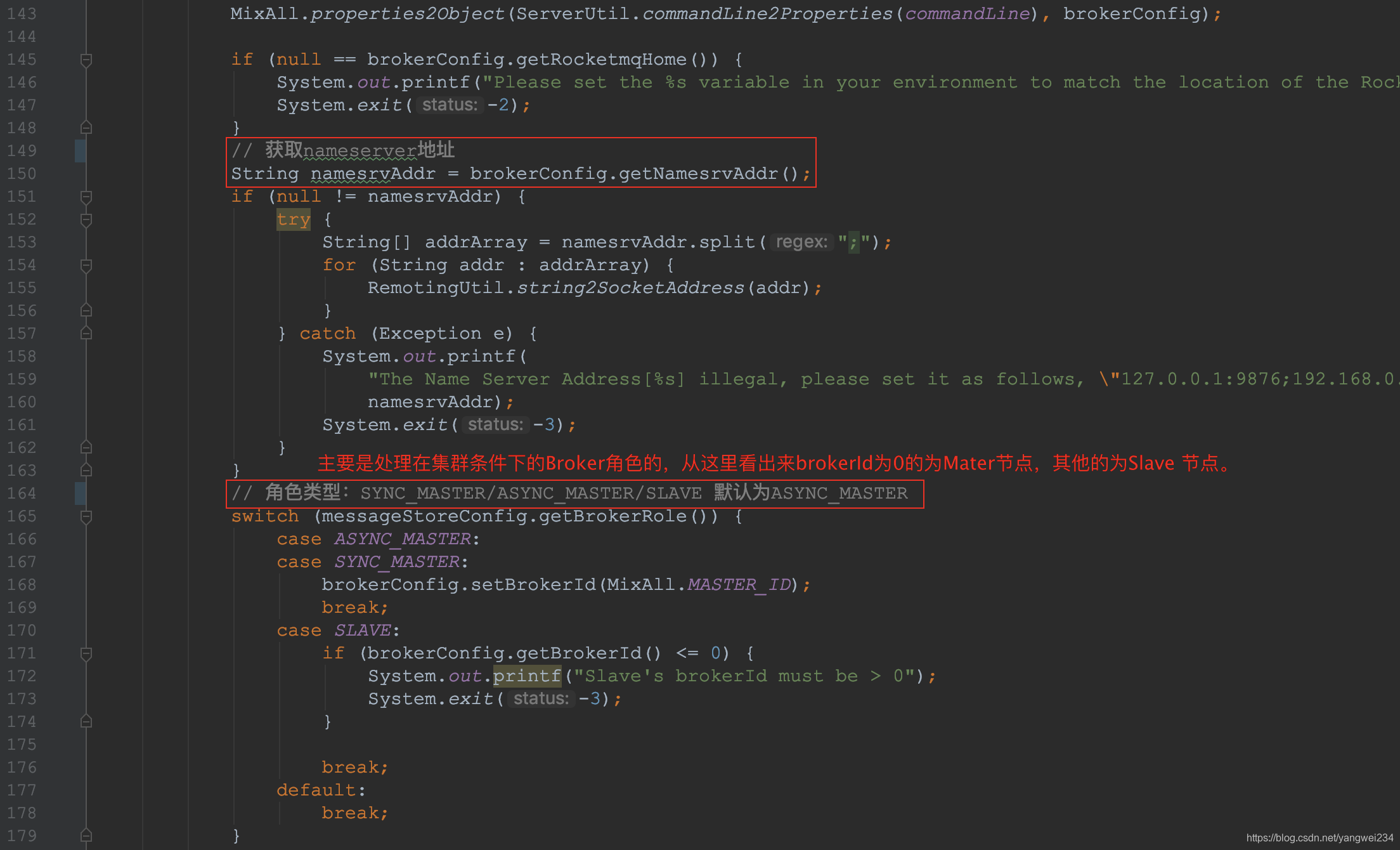

• 获取namesrv地址；设置brokerId：主要是处理在集群条件下的Broker⻆色的，从这里看出来brokerId为 MixAll.MASTER_ID = 0 的为Mater节点，其他的为Slave 节点。

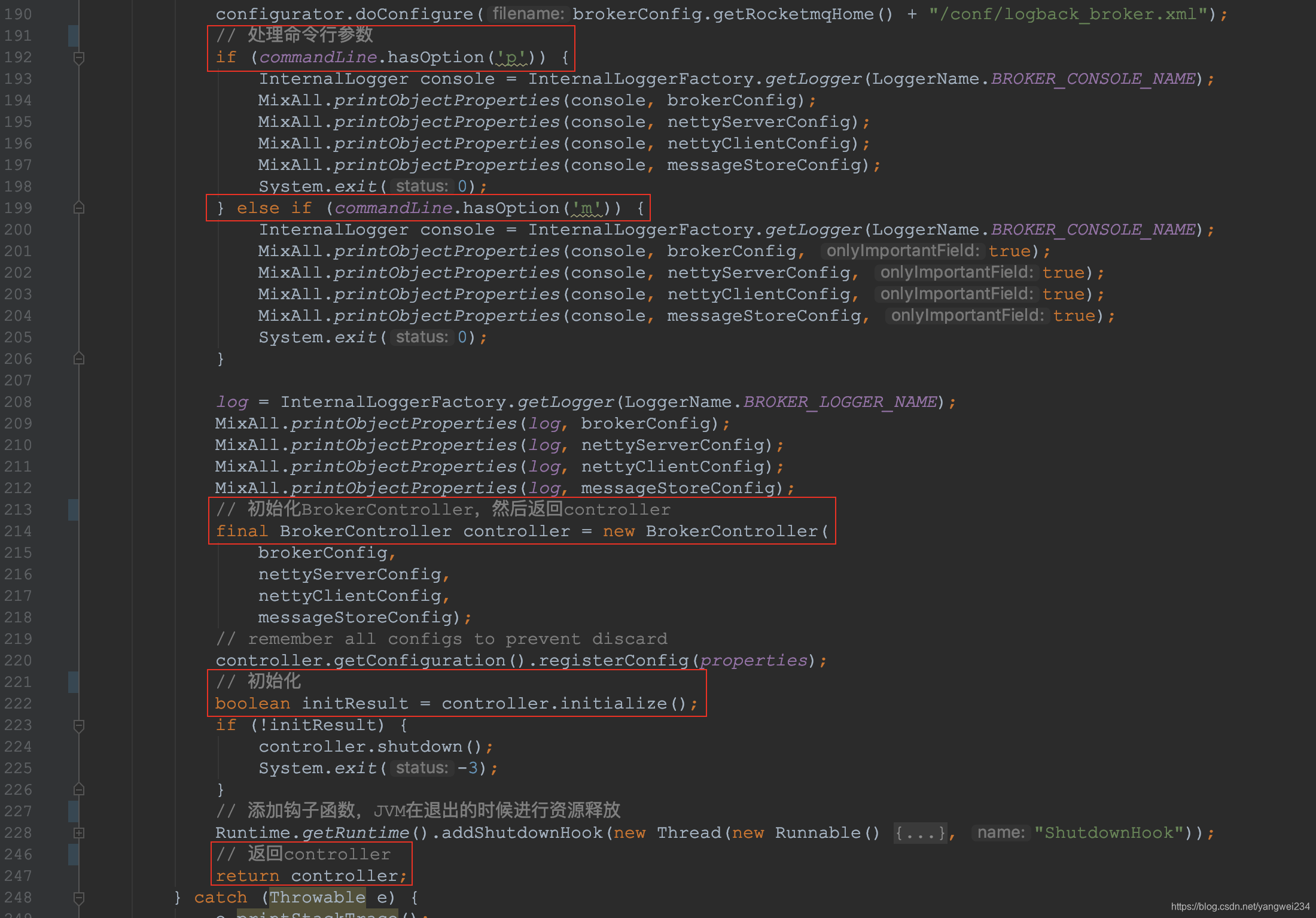

• 处理命令行参数，初始化创建并返回controller

BrokerController启动

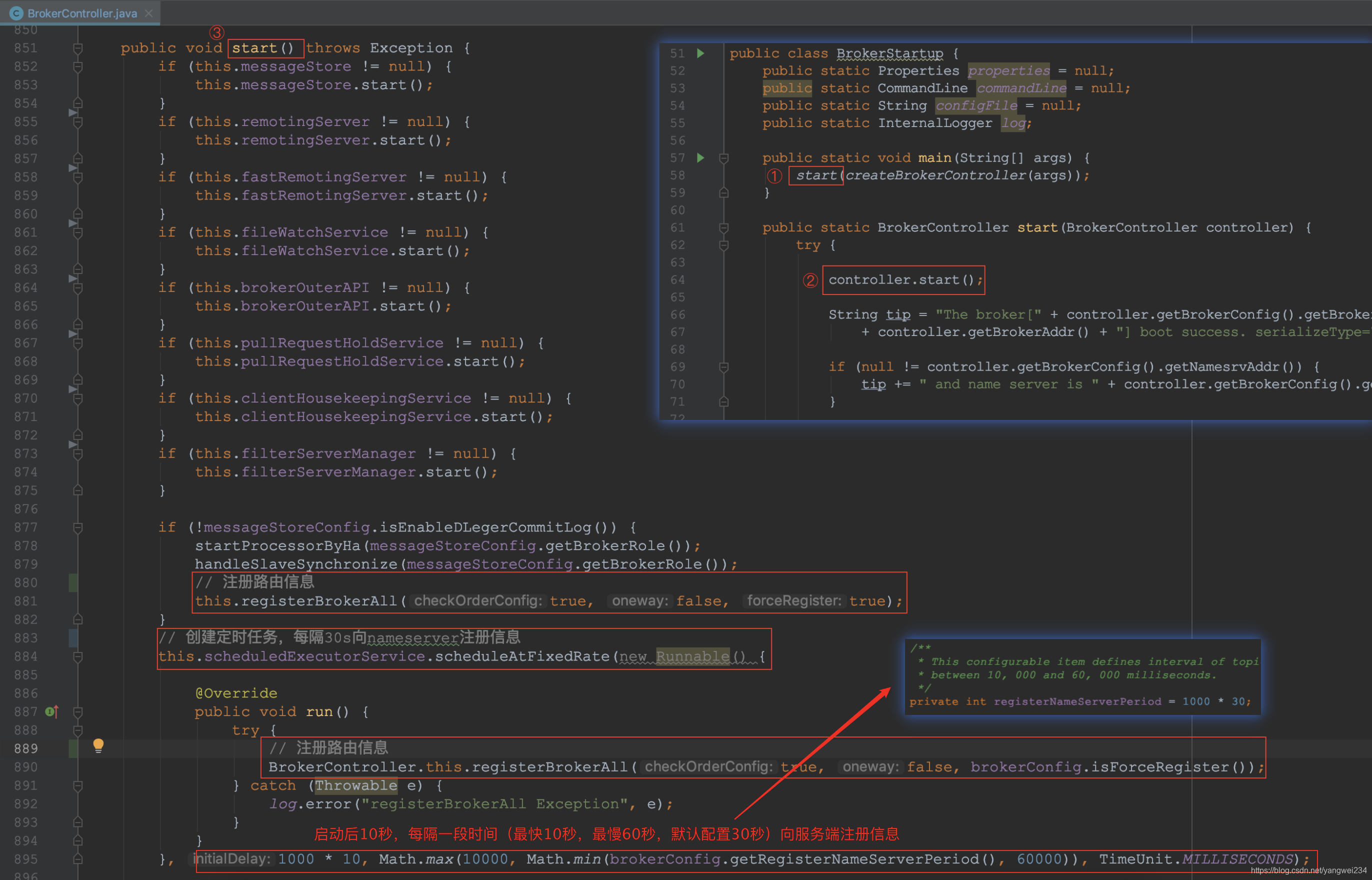

• 可以看到在启动broker时，也启动了一个线程池，每隔一段时间（默认30秒）向nameserver服务端注册信息。

路由注册

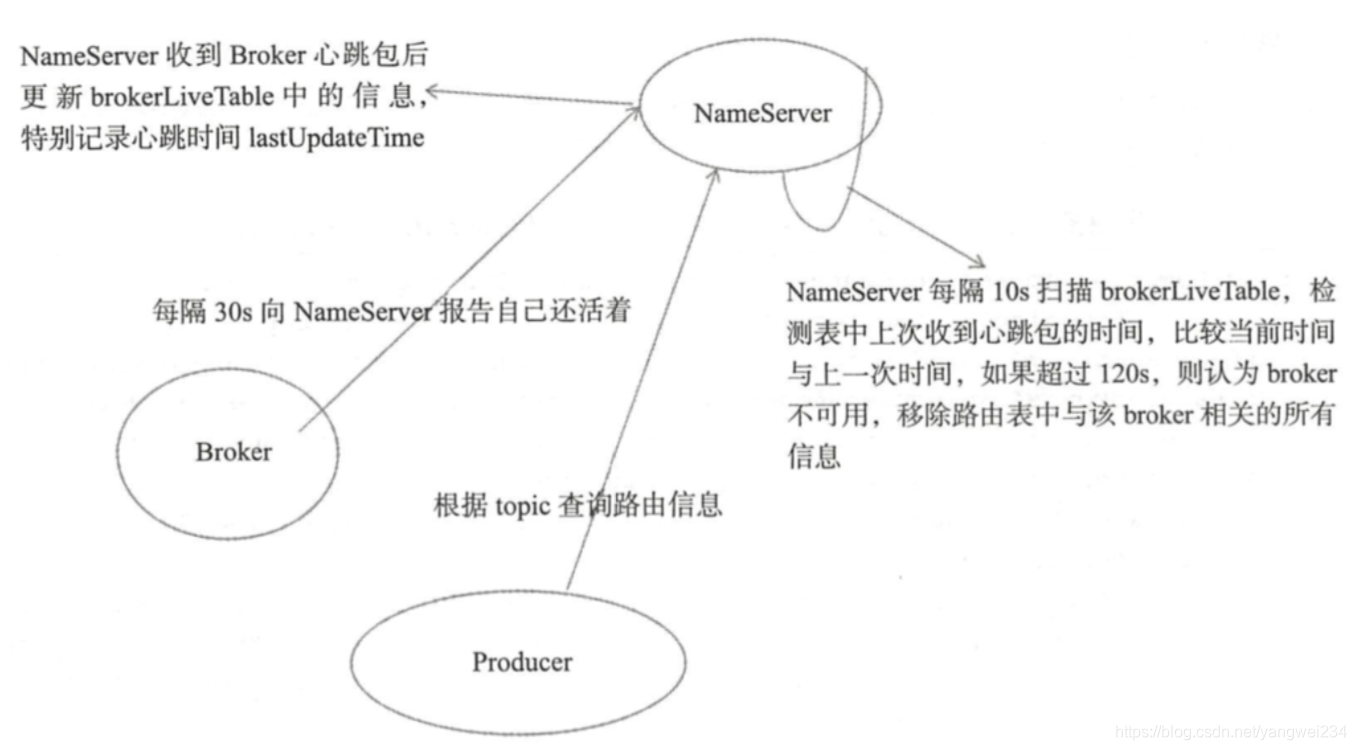

broker发送心跳到nameserver

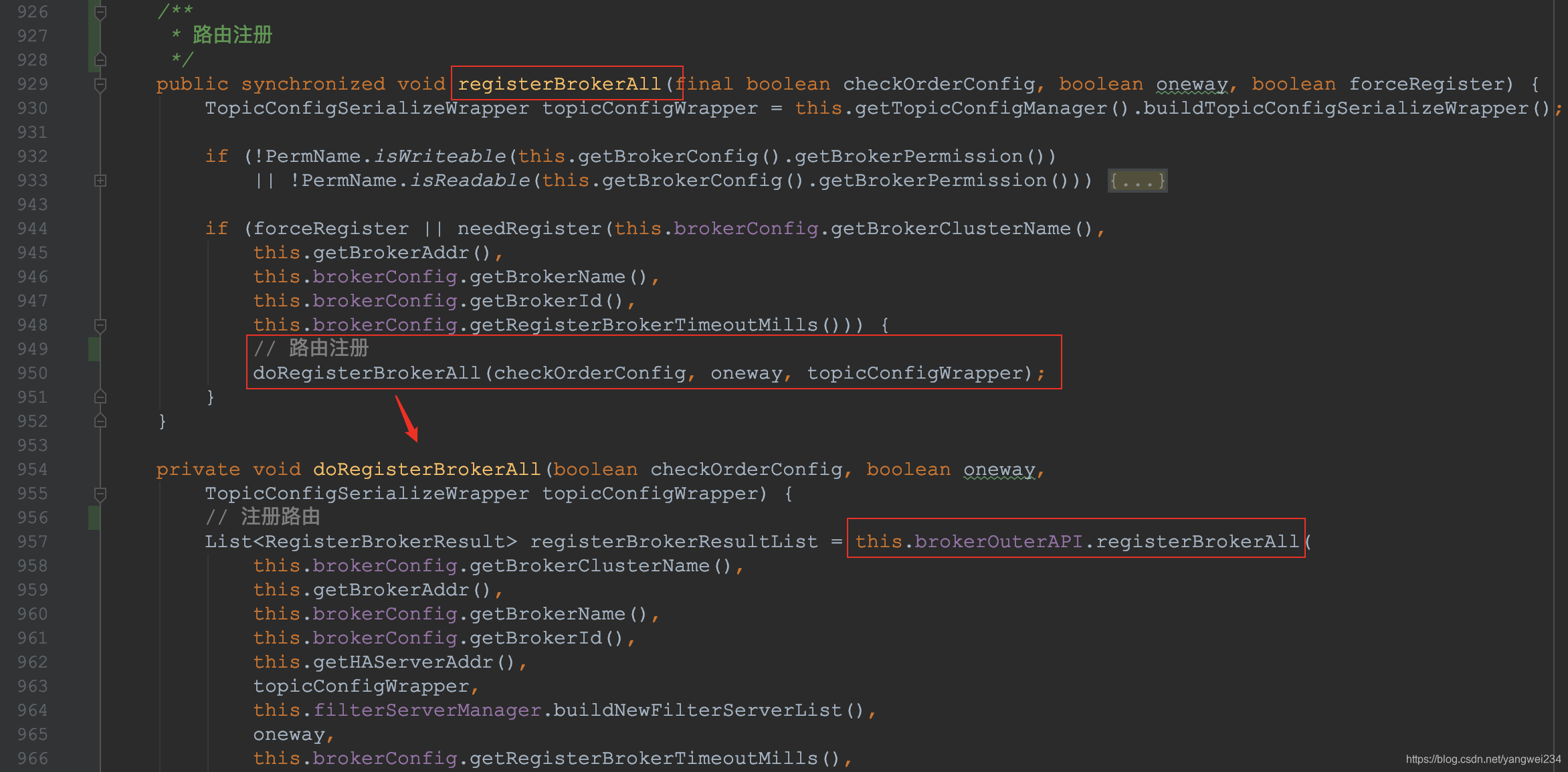

• BrokerOuterAPI#registerBrokerAll

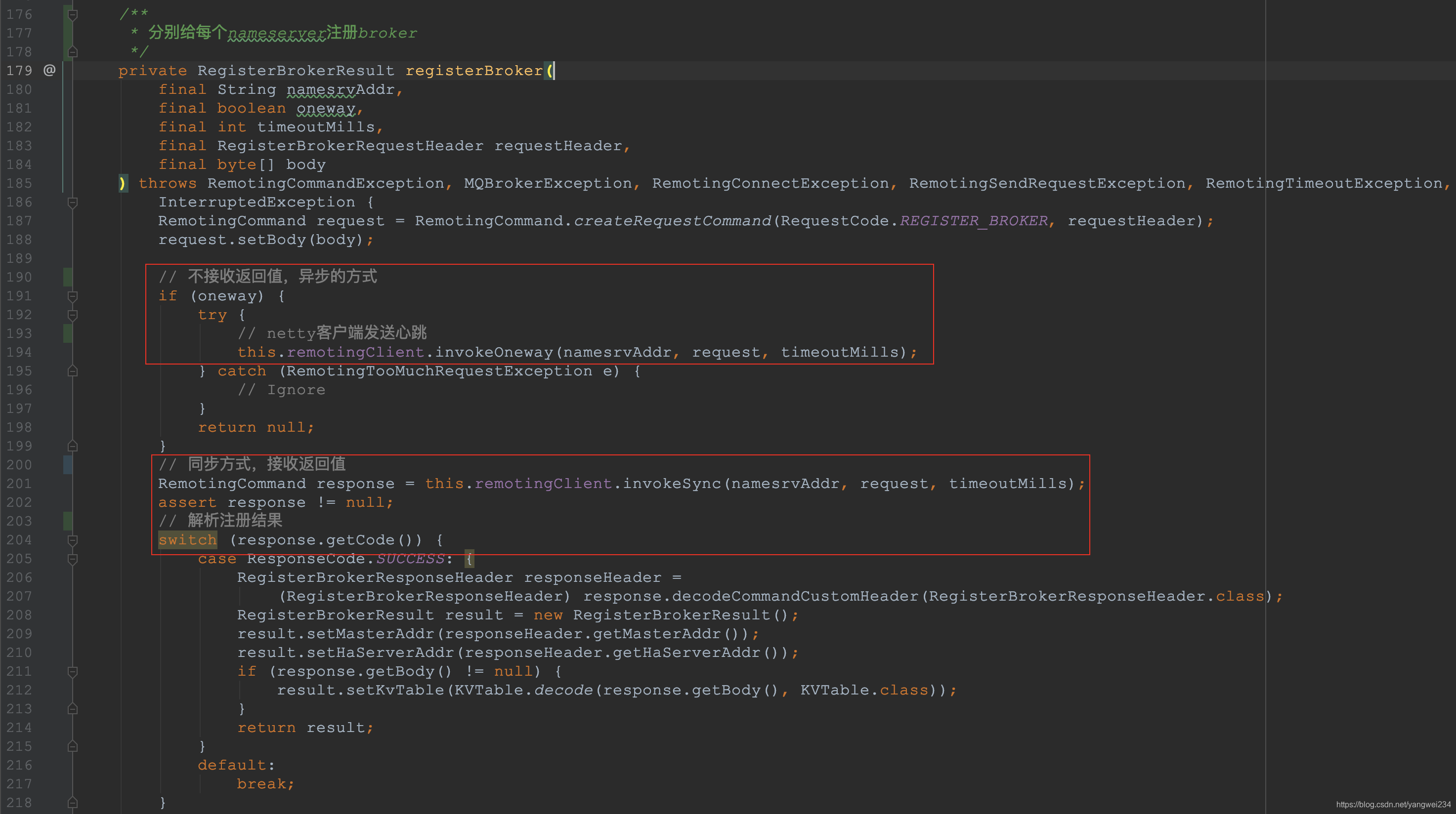

• 分别给每个nameserver注册broker

nameserver处理请求包

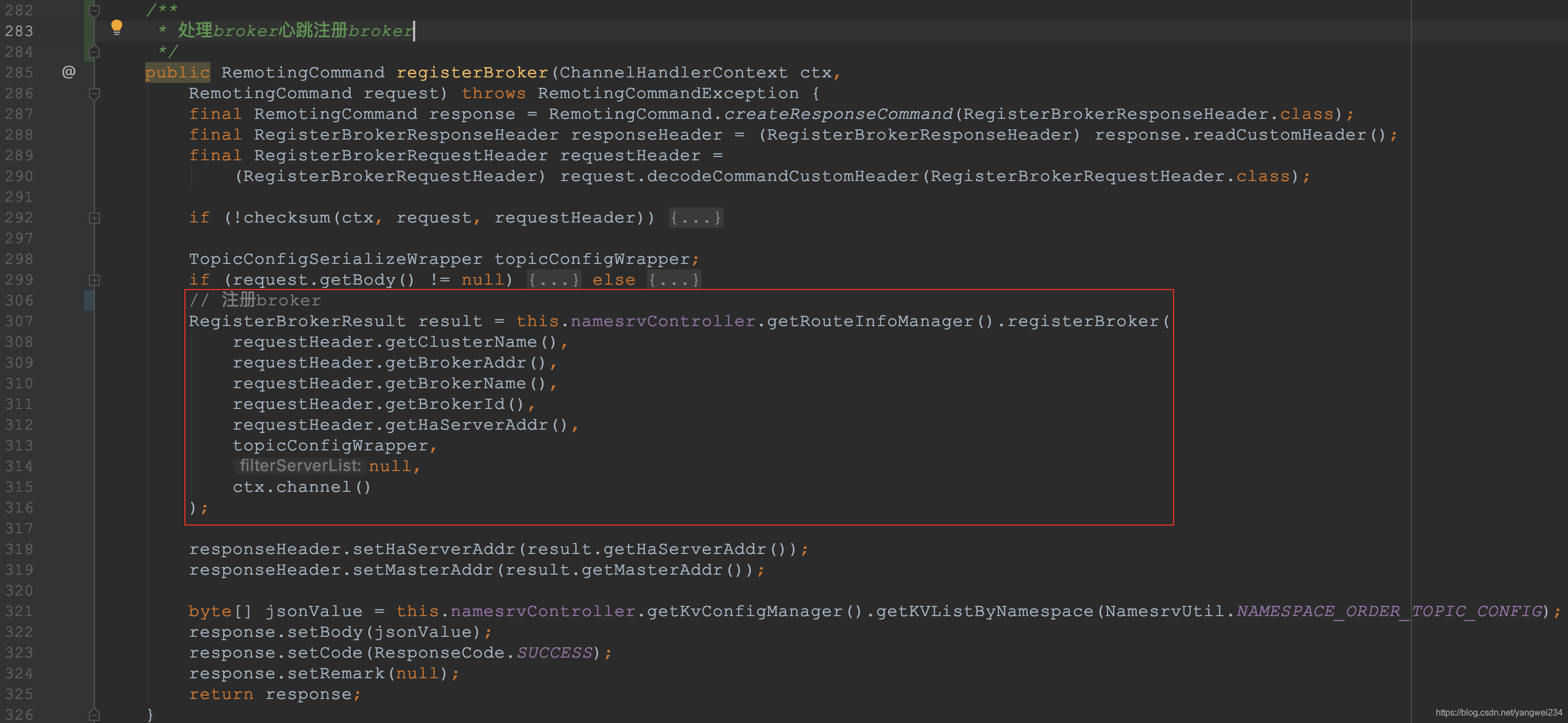

• 处理broker心跳注册broker

• 路由元数据信息

路由删除

• RocktMQ 有两个触发点来触发路由删除：
  • NameServer定时扫描 brokerLiveTable检测上次心跳包与 当前系统时间的时间差， 如果时间戳大于 120s，则需要移除该 Broker 信息。
  • Broker在正常被关闭的情况下，会执行 unrgisterBroker 指令。

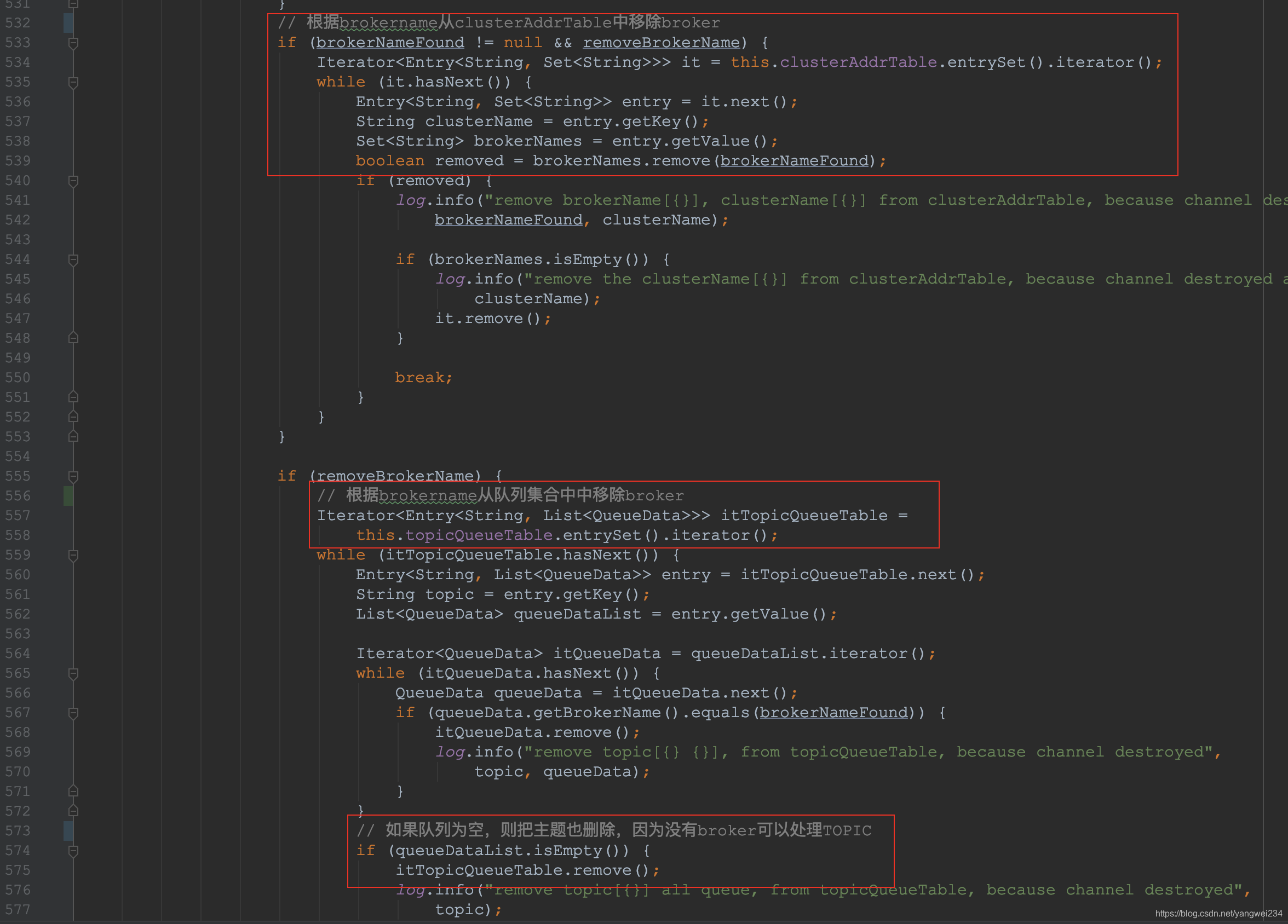

• 这两种方式删除路由的方法都是一样的，就是从路由表中删除与broker相关的信息。

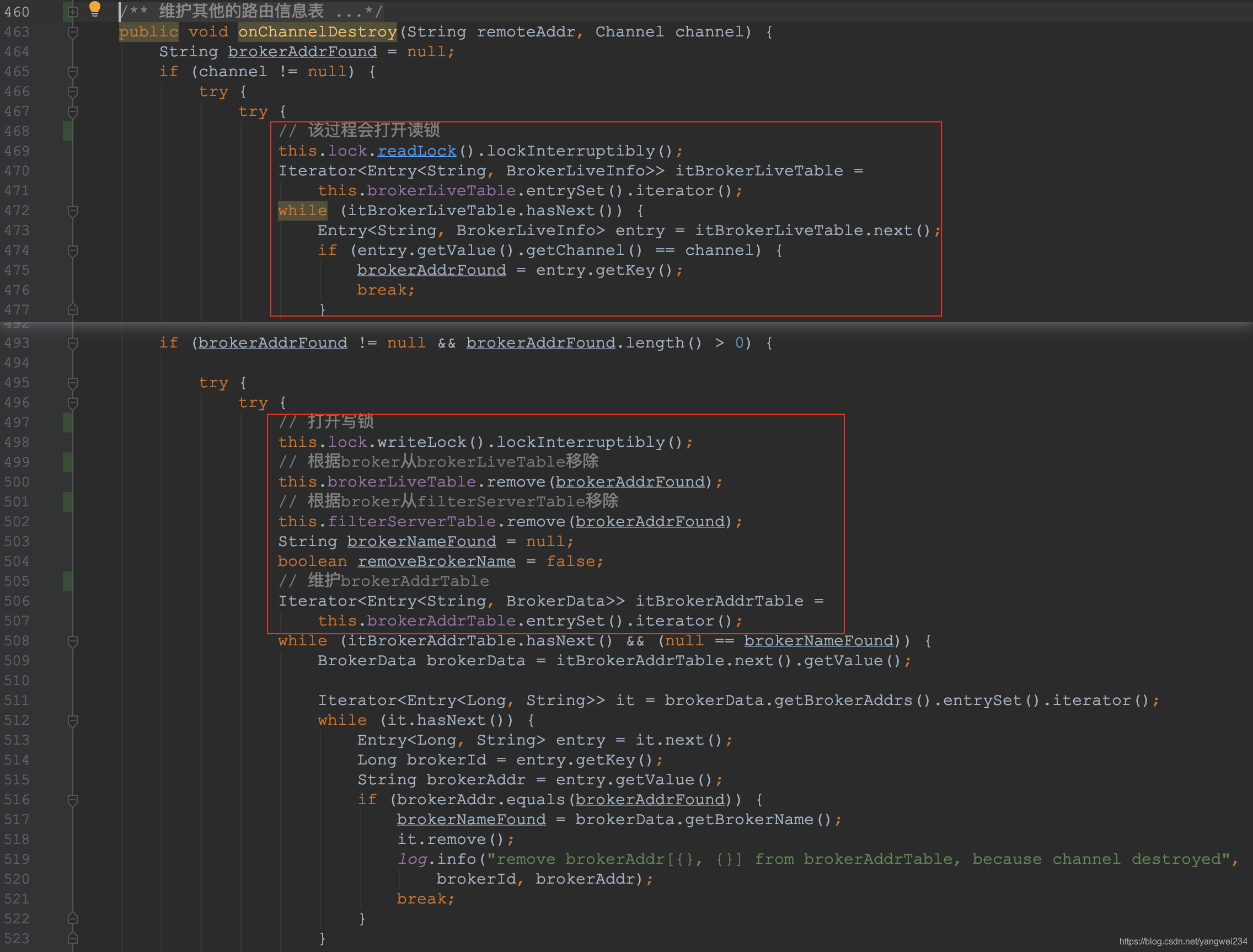

• 维护其他的路由信息表

路由发现

• 路由发现是非实时的，当topic路由出现变化，NameServer不主动推送给客户端，而是由客户端定时拉去主题最新的路由。
• 根据主题获取路由信息，NameServer不主动推，保证nameserver简单高效

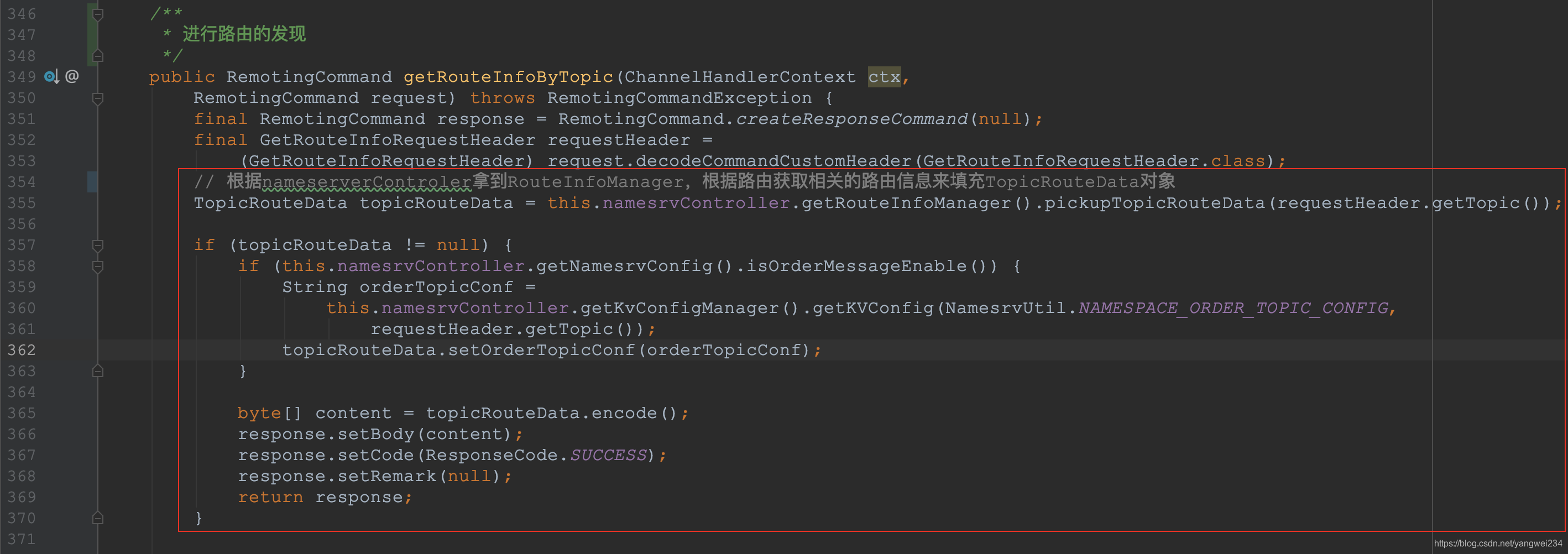

• 进行路由的发现

小结一下

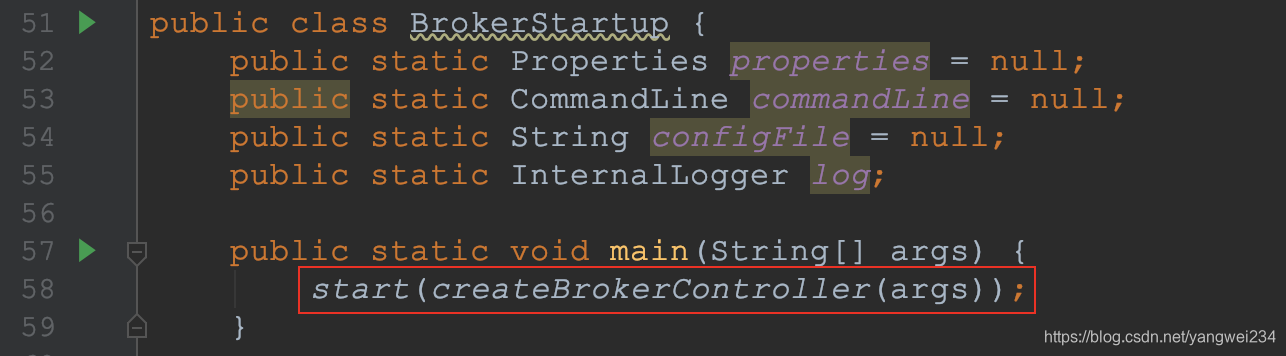

BrokerStartup#main：主函数启动
	|--BrokerStartup#createBrokerController：创建一个BrokerController实例
		|--createBrokerController：配置Netty、创建三个配置对象、监听端口、处理命令行参数、初始化创建并返回controller
		|--Runtime.getRuntime().addShutdownHook(...)：优雅停机
	|--BrokerStartup#start
		|--start：各种服务启动、创建定时线程向nameserver注册信息
			|--BrokerController#doRegisterBrokerAll：注册路由
				|--BrokerOuterAPI#registerBrokerAll：注册broker信息
					|--BrokerOuterAPI#registerBroker：分别给每个nameserver注册broker
						|--RemotingClient#invokeOneway：不接收返回值，异步的方式
						|--RemotingClient#invokeSync：同步方式，接收返回值

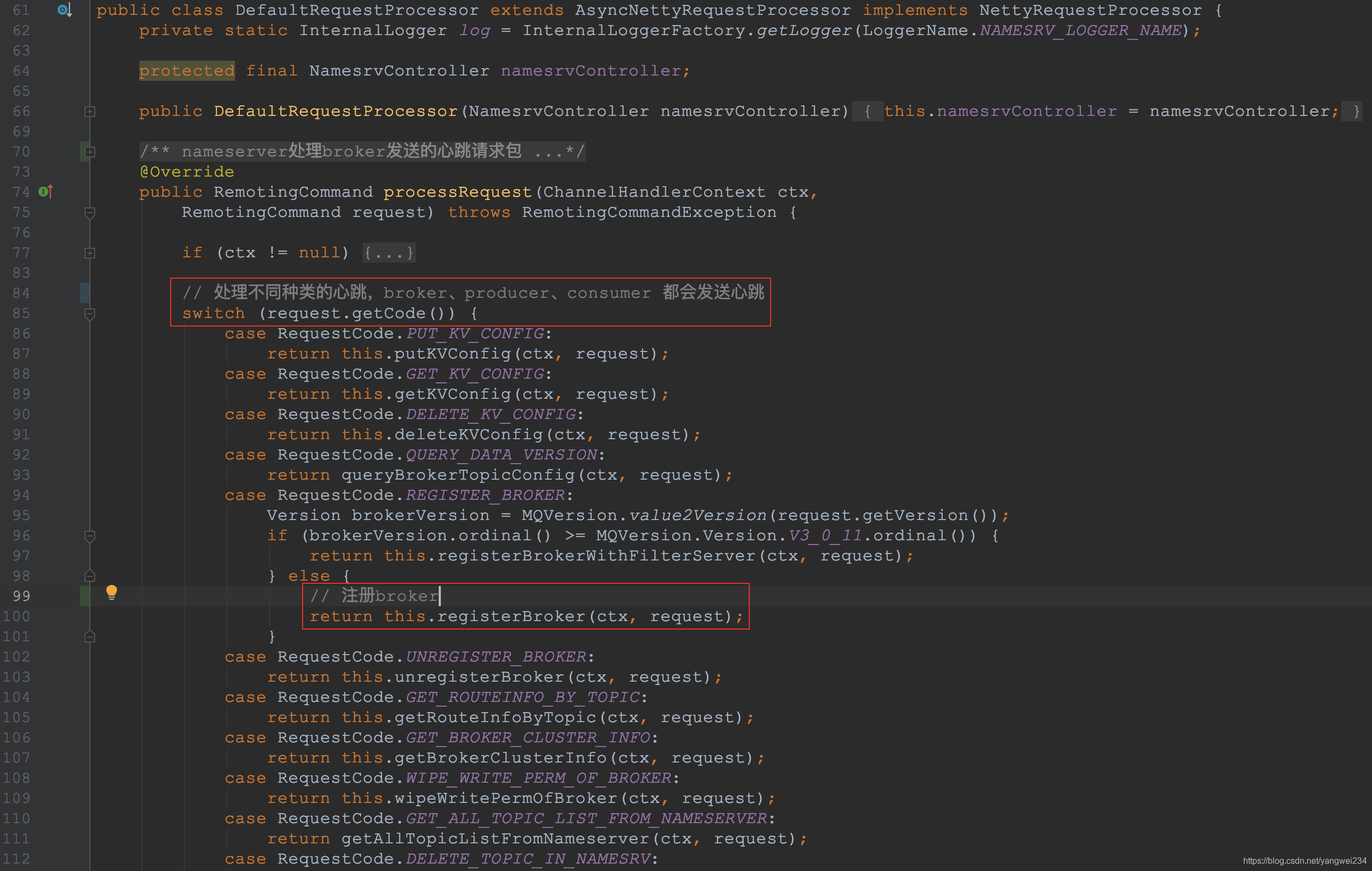

DefaultRequestProcessor#processRequest：nameserver处理broker发送的心跳请求包
	|--DefaultRequestProcessor#registerBroker：注册broker
		|--NamesrvController.getRouteInfoManager()#registerBroker：注册broker
	|--DefaultRequestProcessor#getRouteInfoByTopic：根据主题获取路由信息
		|--NamesrvController.getRouteInfoManager()#pickupTopicRouteData：根据nameserverControler拿到RouteInfoManager，根据路由获取相关的路由信息来填充TopicRouteData对象

Producer

• RocketMQ发送消息分为三种实现方式：同步发送、异步发送、单向发送。目前的MQ中间件从存储模型来看，分为需要持久化和不需要持久化两种。

消费生产者组件

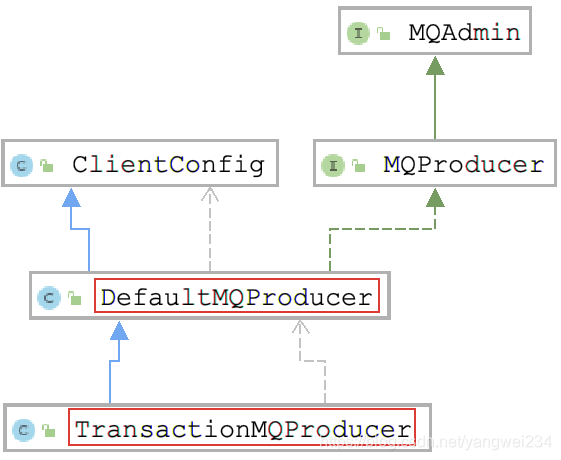

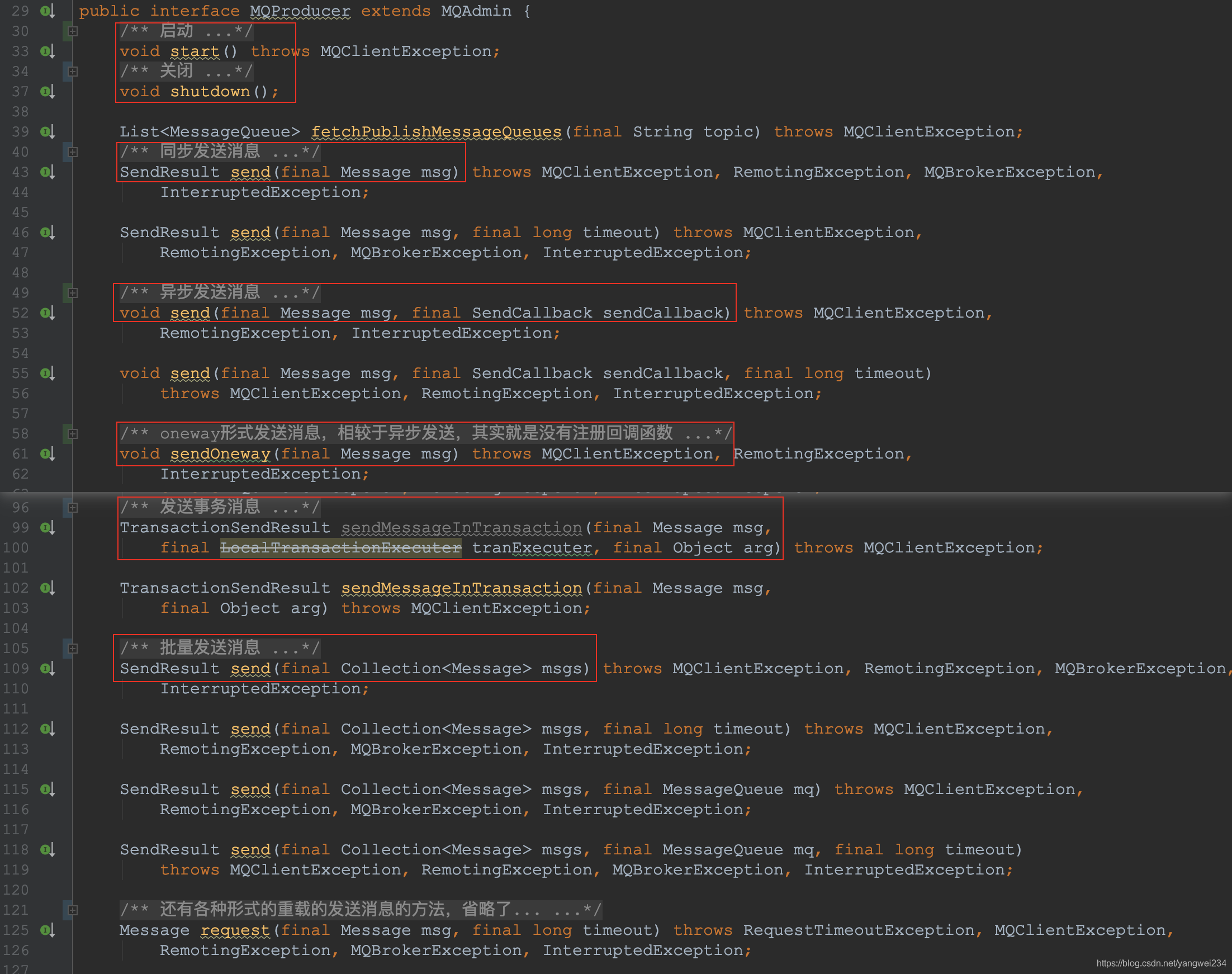

• 生产者接口MQProducer：

• 接口实现类：

• DefaultMQProducer：默认实现，没有实现发送事务消息的方法。
• TransactionMQProducer：继承自DefaultMQProducer，实现了发送事务消息的方法。

RocketMQ消息

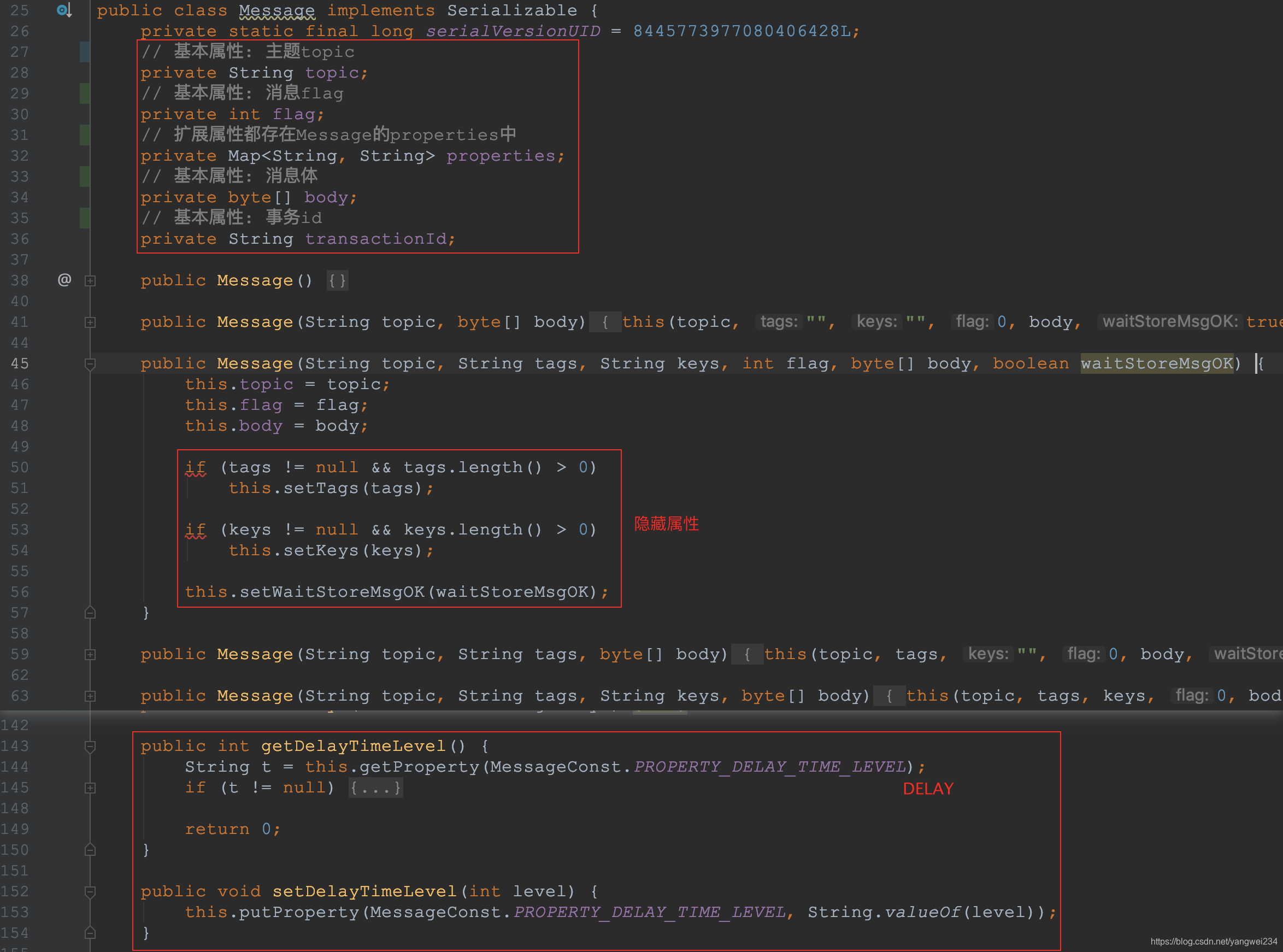

• rocketmq 消息封装类org.apache.rocketmq.common.message.Message

• 隐藏属性
  • tags：消息TAG，用于消息过滤。
  • keys：消息索引键。
  • waitStoreMsgOK：消息发送时是否等消息存储完成后再返回。
  • DELAY：消息延迟级别，用于定时消息或消息重试。

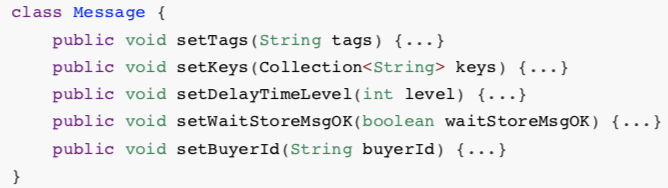

• 对于一些关键属性，Message类提供了一组set接口来进行设置：

• 这几个set接口对应的作用分别为为：

属性	接口	用途
MessageConst.PROPERTY_TAGS	setTags	在消费消息时可以通过tag进行消息过滤判定
MessageConst.PROPERTY_KEYS	setKeys	可以设置业务相关标识，用于消费处理判定，或消息追踪查询
MessageConst.PROPERTY_DELAY_TIME_LEVEL	setDelayTimeLevel	消息延迟处理级别，不同级别对应不同延迟时间
MessageConst.PROPERTY_WAIT_STORE_MSG_OK	setWaitStoreMsgOK	在同步刷盘情况下是否需要等待数据落地才认为消息发送成功
MessageConst.PROPERTY_BUYER_ID	setBuyerId	没有在代码中找到使用的地方，所以暂不明白其用处

这几个字段为什么用属性定义，而不是单独用一个字段进行表示?

• 方便之处可能在于消息数据存盘结构早早定义，一些后期添加上的字段功能为了适应之前的存储结构，以属性形式存储在一个动态字段更为方便，自然兼容。

MessageExt

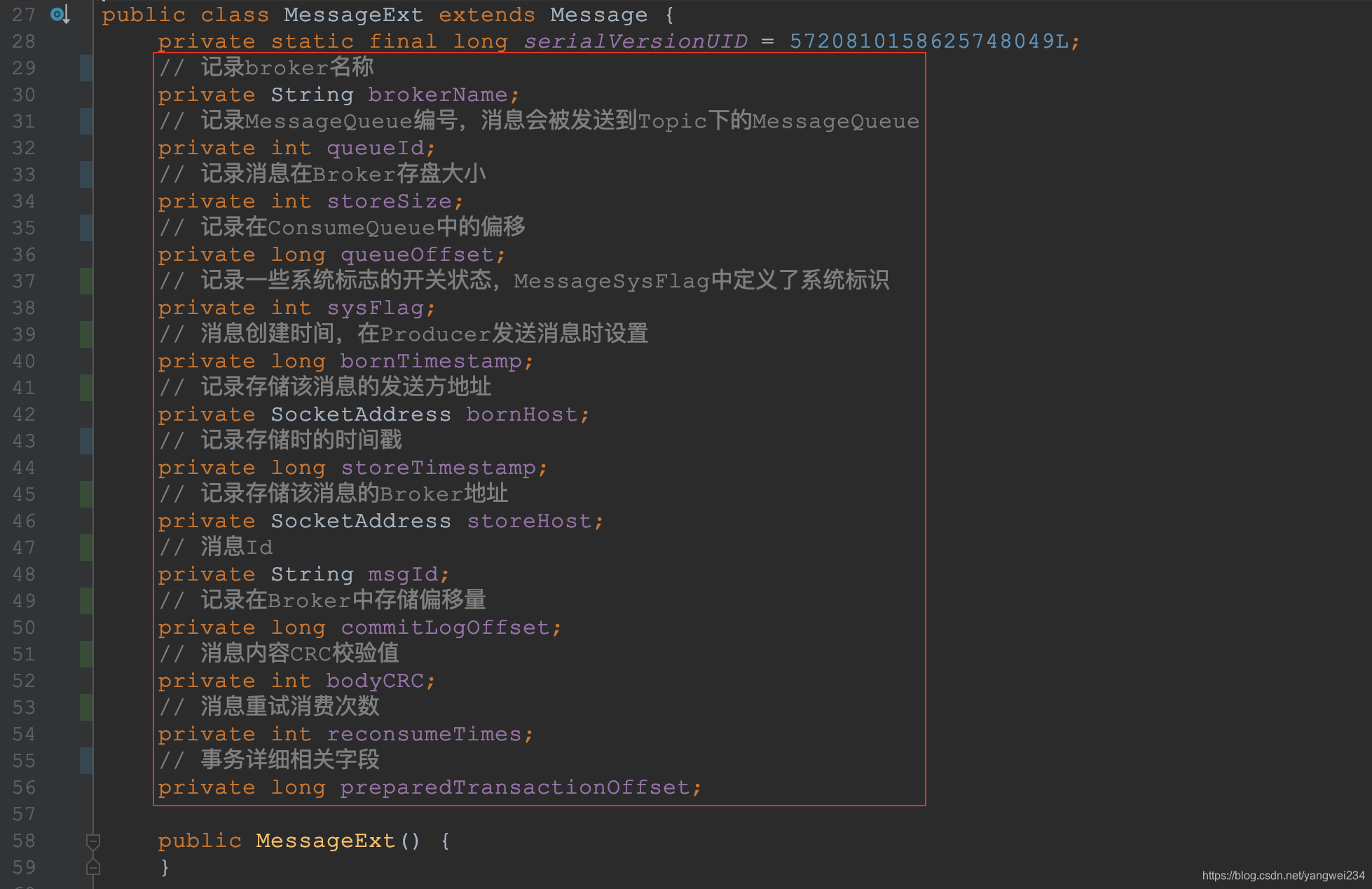

• 对于发送方来说，上述Message的定义以足够。但对于RocketMQ的整个处理流程来说，还需要更多的字段信息用以记录一些必要内容，比如消息的id、创建时间、存储时间等等。

• Message还有一个名为 MessageConst.PROPERTY_UNIQ_CLIENT_MESSAGE_ID_KEYIDX（UNIQ_KEY） 的属性， 在消息发送时由Producer生成创建。而 msgId 则是消息在Broker端进行存储时通过 MessageDecoder.createMessageId 方法生成的，其构成为：

• 这个MsgId是在Broker生成的，Producer在发送消息时没有该信息，Consumer 在消费消息时则能获取到该值。


生产者启动流程

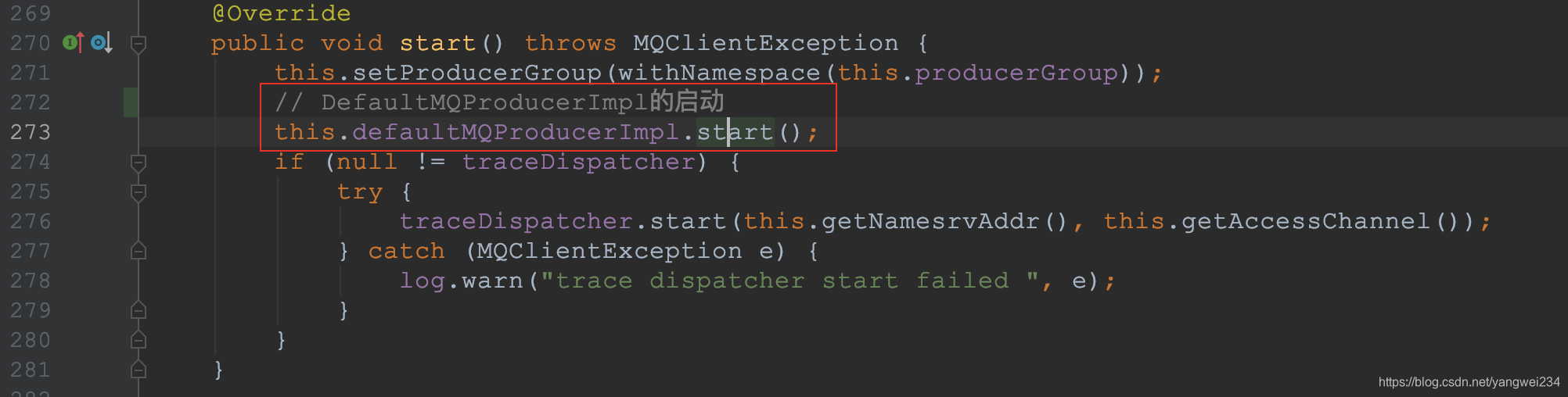

• 在创建好Producer之后，使用它来发消息之前，需要先启动它，即调用它的start()方法，代码如下：

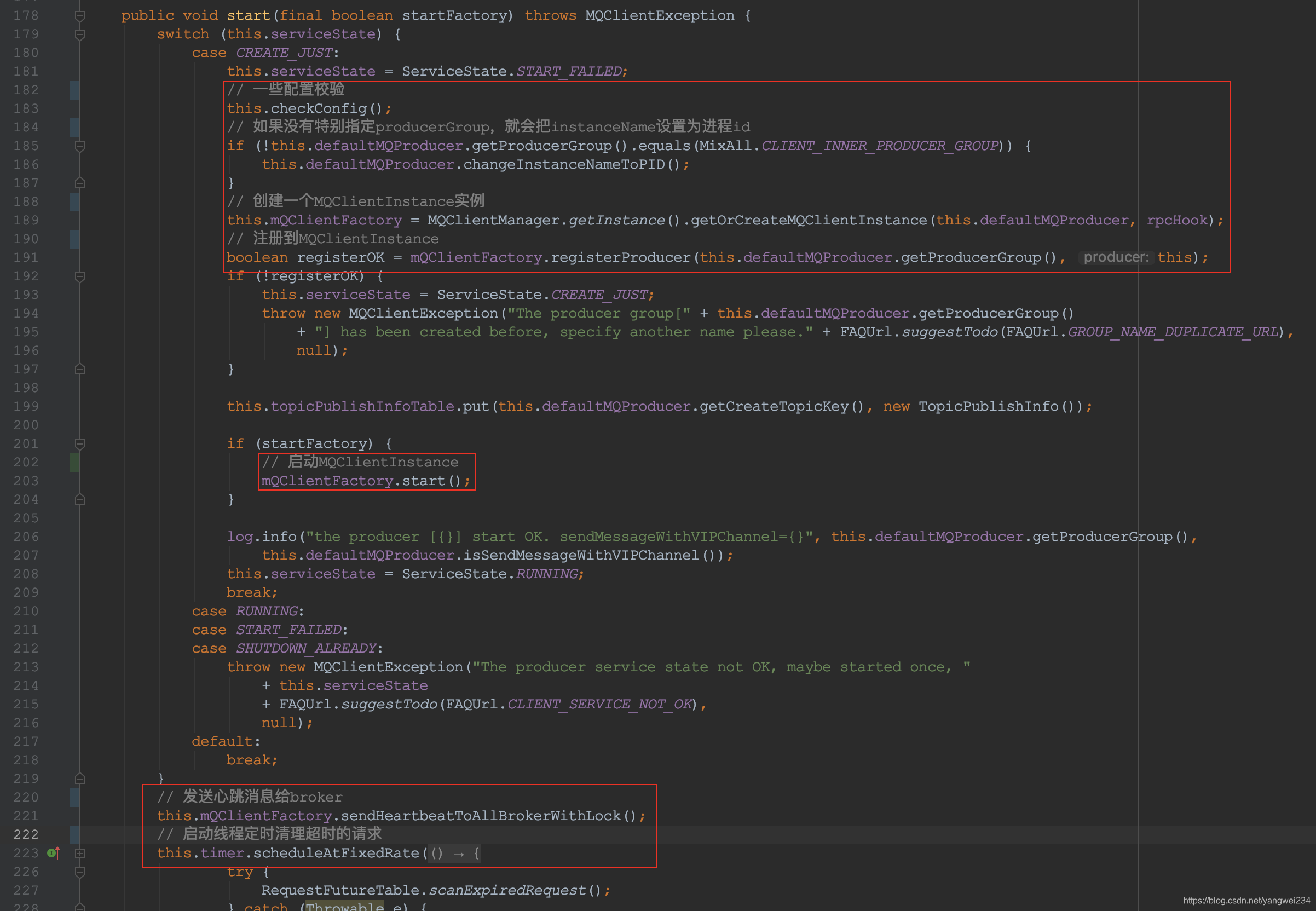

• 主要看DefaultMQProducerImpl的启动，代码如下：

消息发送流程

• 消息发送流程主要是：验证消息、查找路由、消息发送(包含异常处理机制)。
• 消息验证，主要是进行消息的⻓度验证。
• 一个topic有多个队列，分散在不同的broker。producer在发送消息的时候，需要选择一个队列。

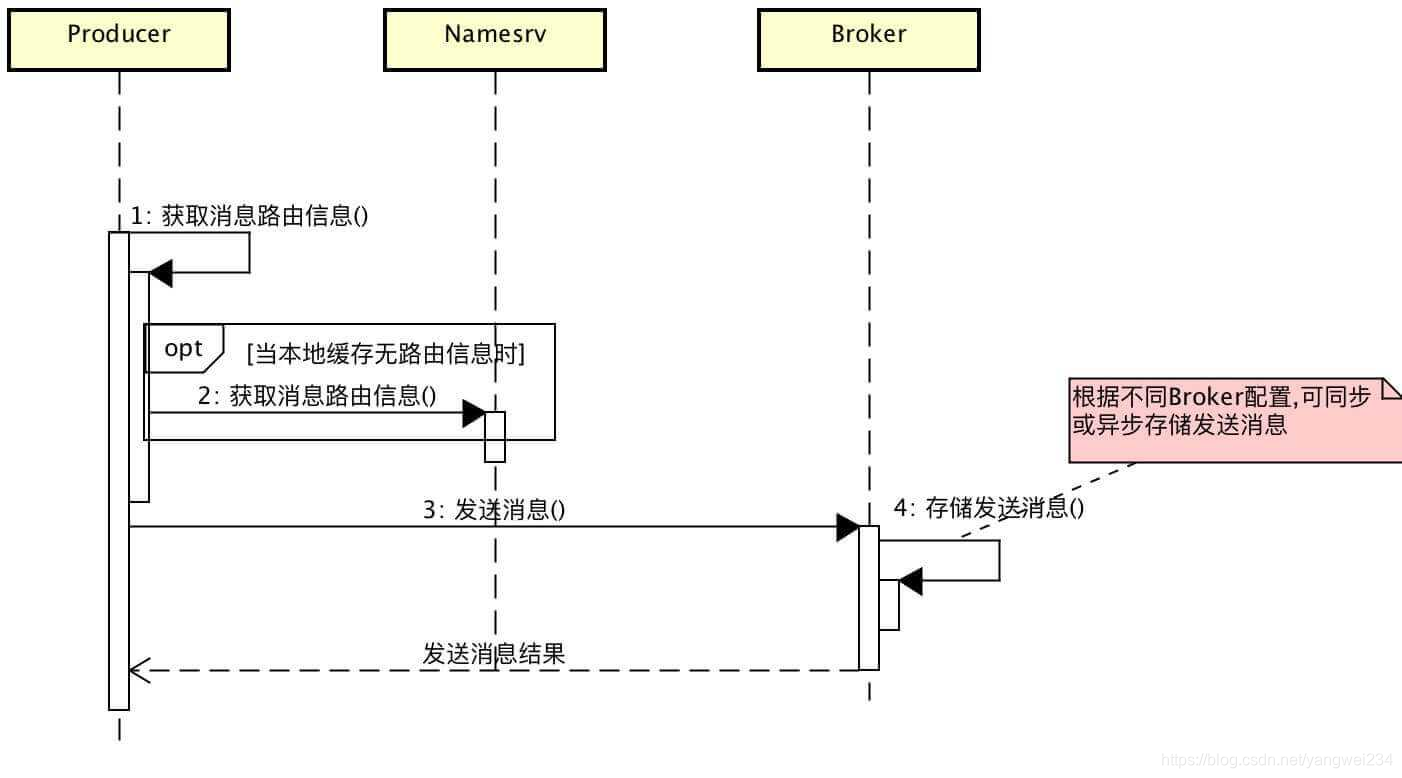

• producer发送消息全局时序图如下：

同步发送

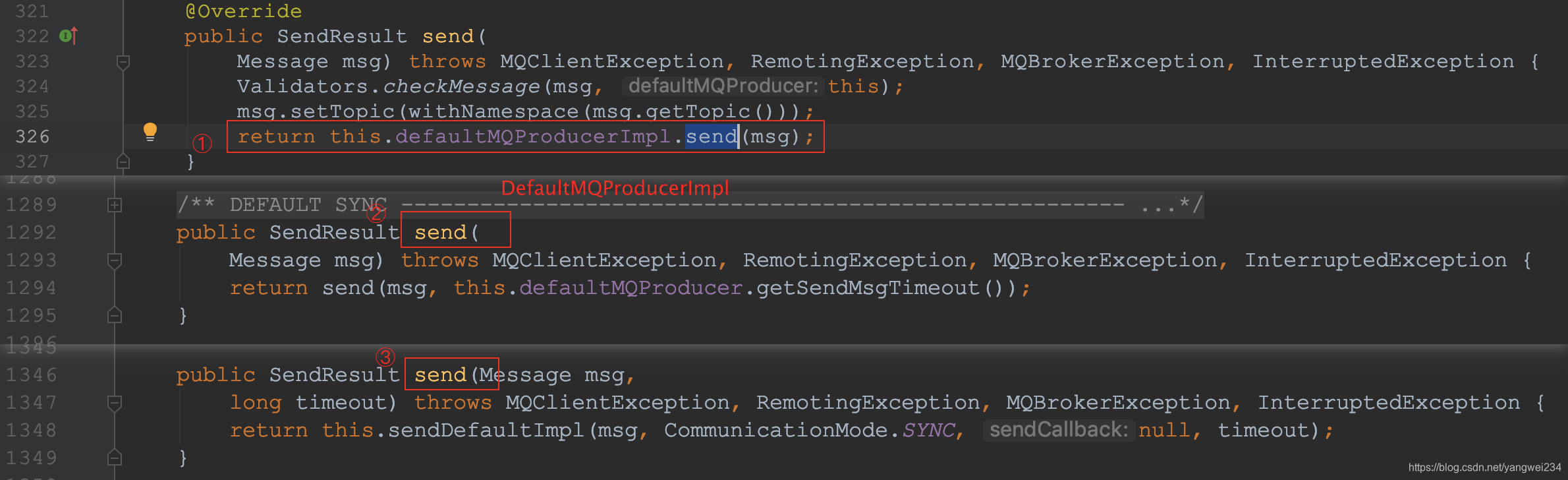

• DefaultMQProducer#send(Message)：

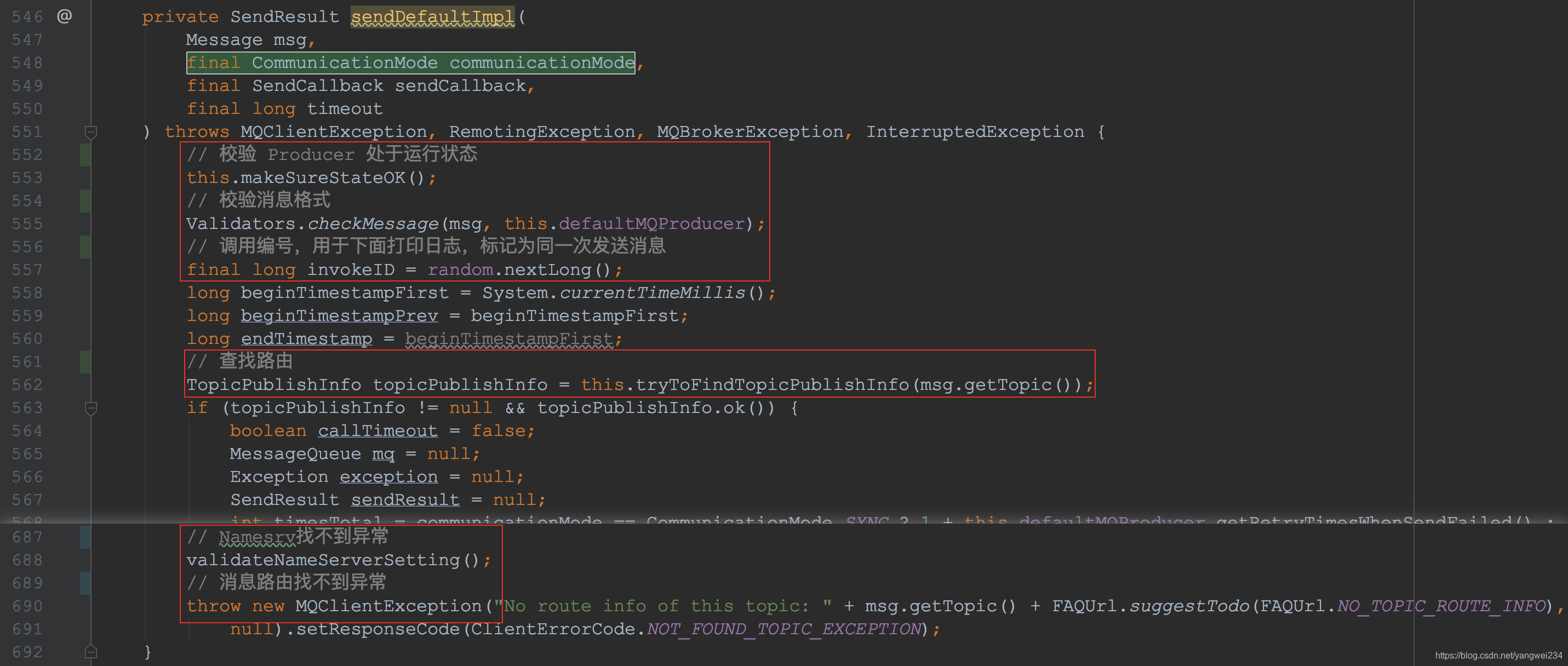

• DefaultMQProducerImpl#sendDefaultImpl()：

查找路由

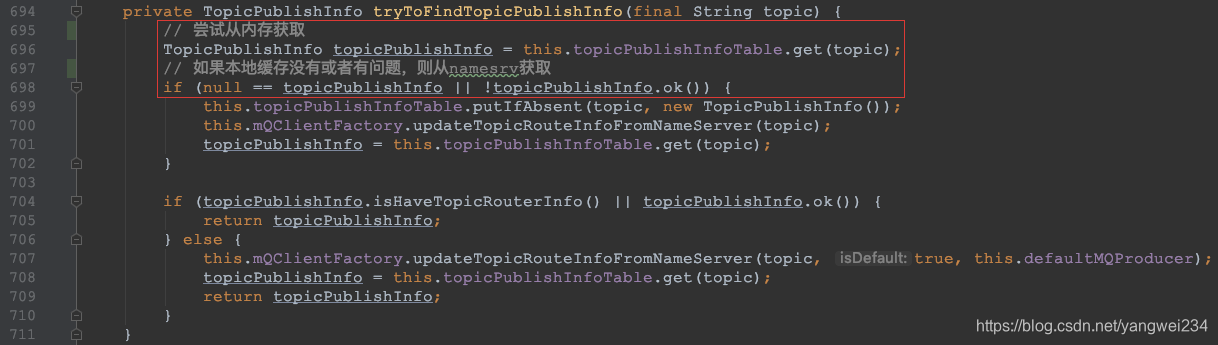

• 消息发送之前，首先需要获取主题的路由信息。如果是第一次，则会从namesrv获取topic元数据，获取后会缓存下来，以后从缓存中获取。

选择消息队列

• TopicPublishInfo#selectOneMessageQueue

批量发送

• 单条消息发送时，消息体的内容将保存在body中，批量消息发送，需要将多条消息的内容存储在body中，RocketMQ 对多条消息内容进行固定格式进行存储。

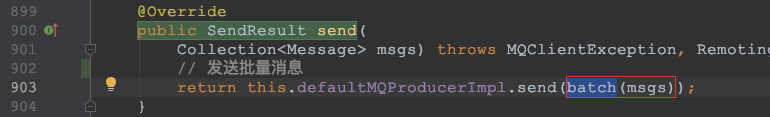

• DefaultMQProducer#send()方法定义如下：

• DefaultMQProducer#batch()方法的实现：

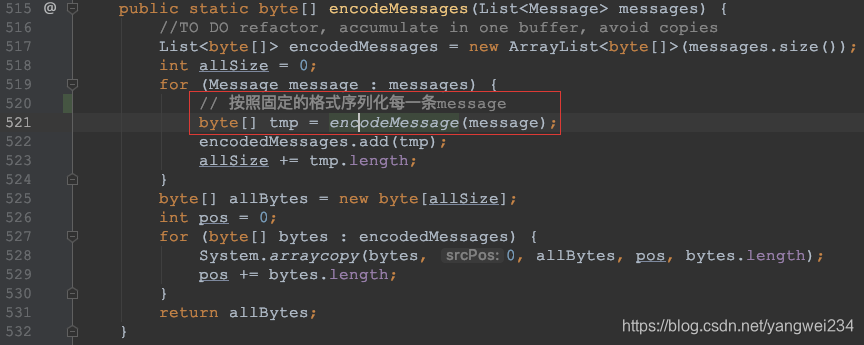

• 序列化MessageBatch的过程：

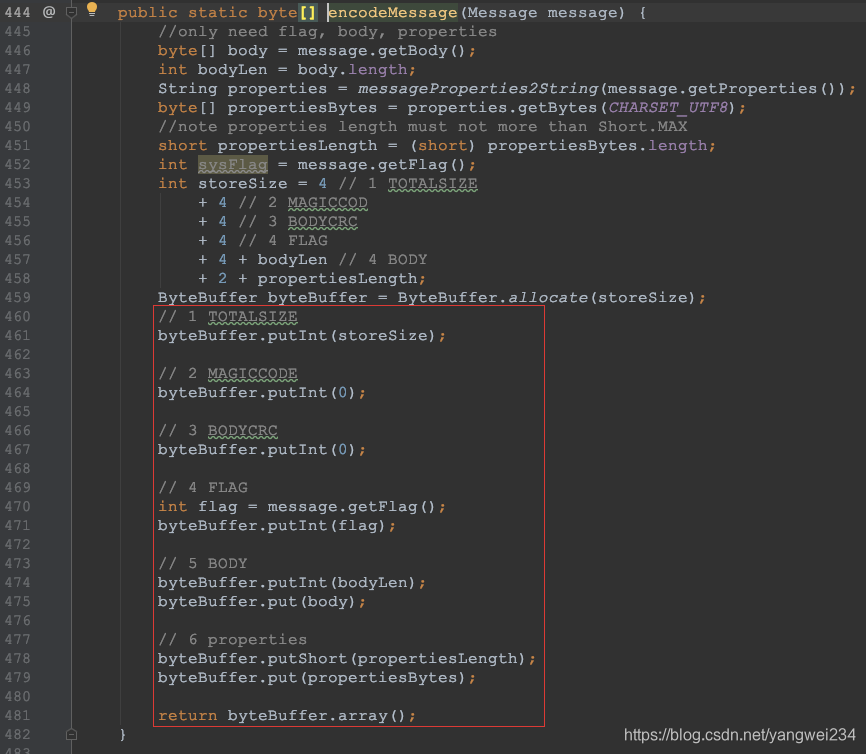

• 单独一条消息的序列化过程：

消息存储

文件存储路径

• 默认存储路径：

public class MessageStoreConfig {
    @ImportantField
    private String storePathRootDir = System.getProperty("user.home") + File.separator + "store";
    // ...
}

• 可配置：conf/broker.conf

# 存储路径
storePathRootDir=${path}

文件介绍

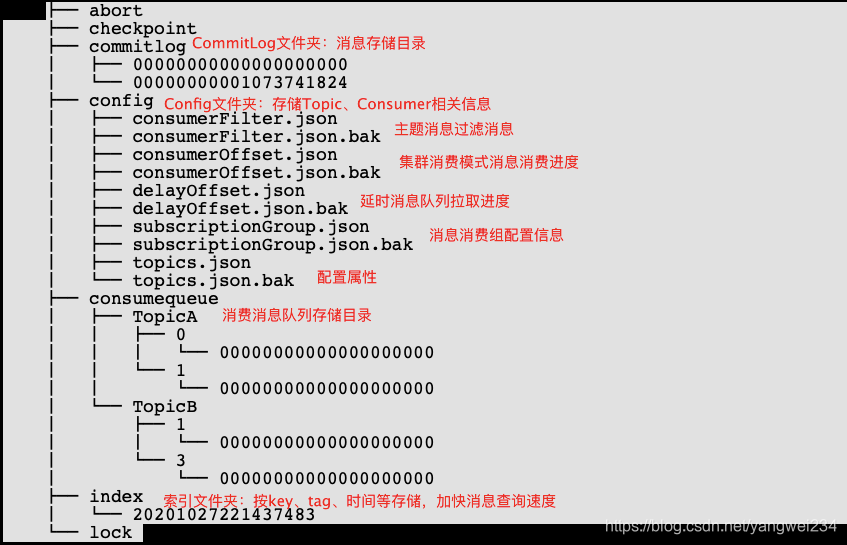

• 下面对上面的文件进行逐一介绍：

CommitLog

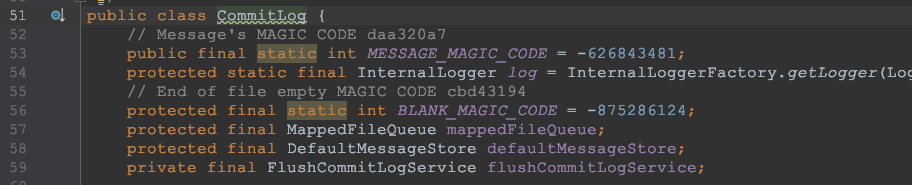

• 一台Broker服务器只有一个CommitLog文件(组)，RocketMQ会将所有主题的消息存储在同一个文件中，这个文件中就存储着一条条Message，每条Message都会按照顺序写入。

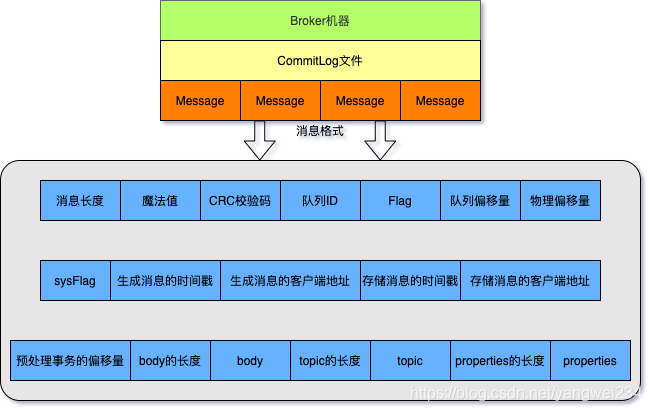

存储的内容到底⻓什么样子

• 消息的格式，即一条消息包含哪些字段；每个字段所占的字节大小。

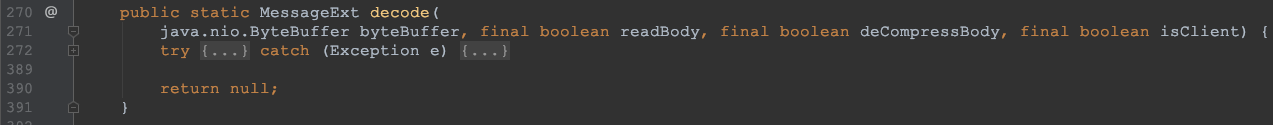

• MessageDecoder#decode()：

commitlog特点

• CommitLog 目前存储在 MappedFile 有两种内容类型：
  • MESSAGE：消息
  • BLANK：文件不足以存储消息时的空白占位。

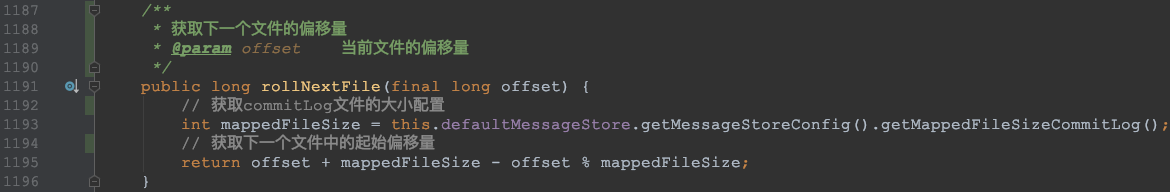

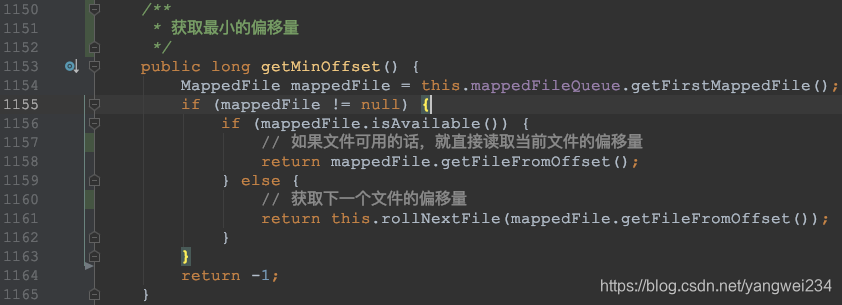

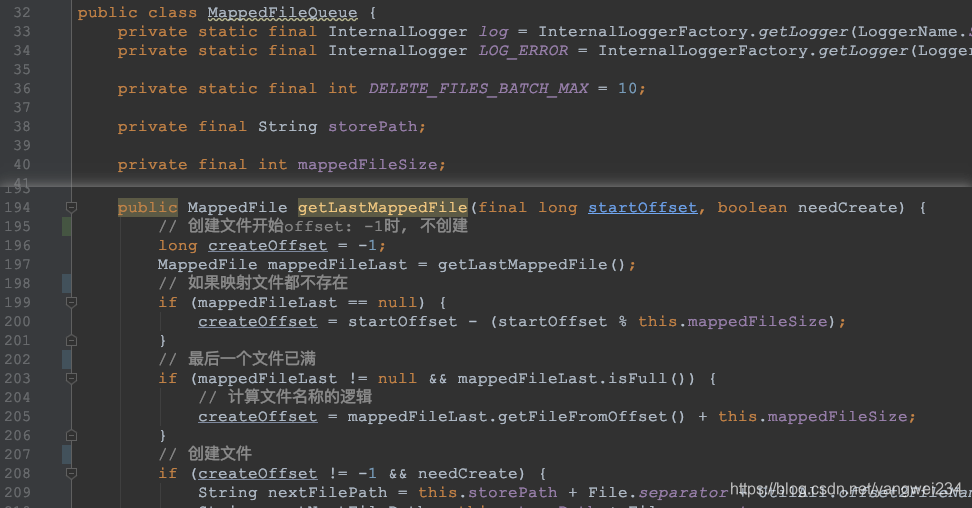

• 关键方法：CommitLog#getMinOffset、CommitLog#rollNextFile、CommitLog#getMessage

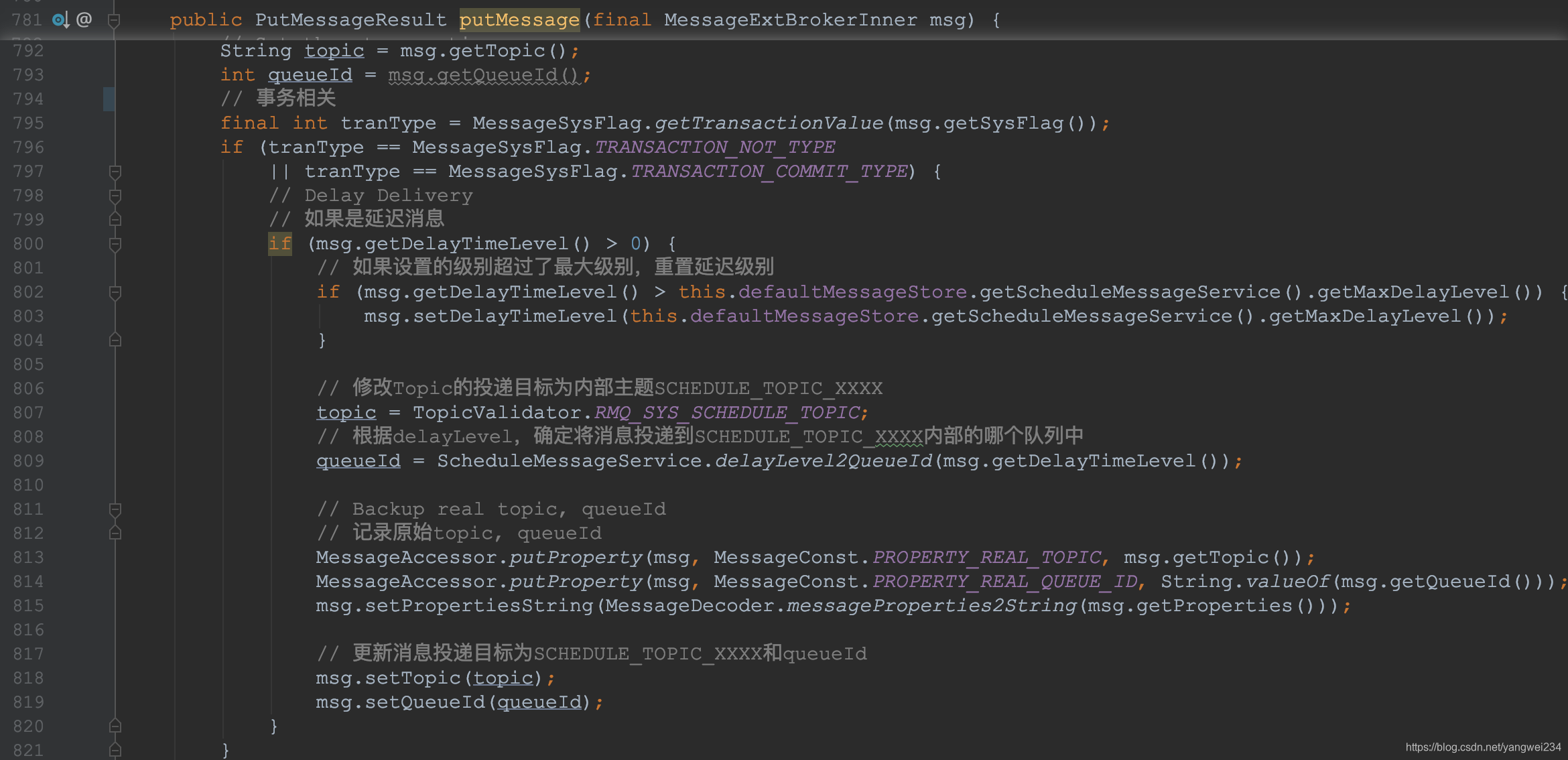

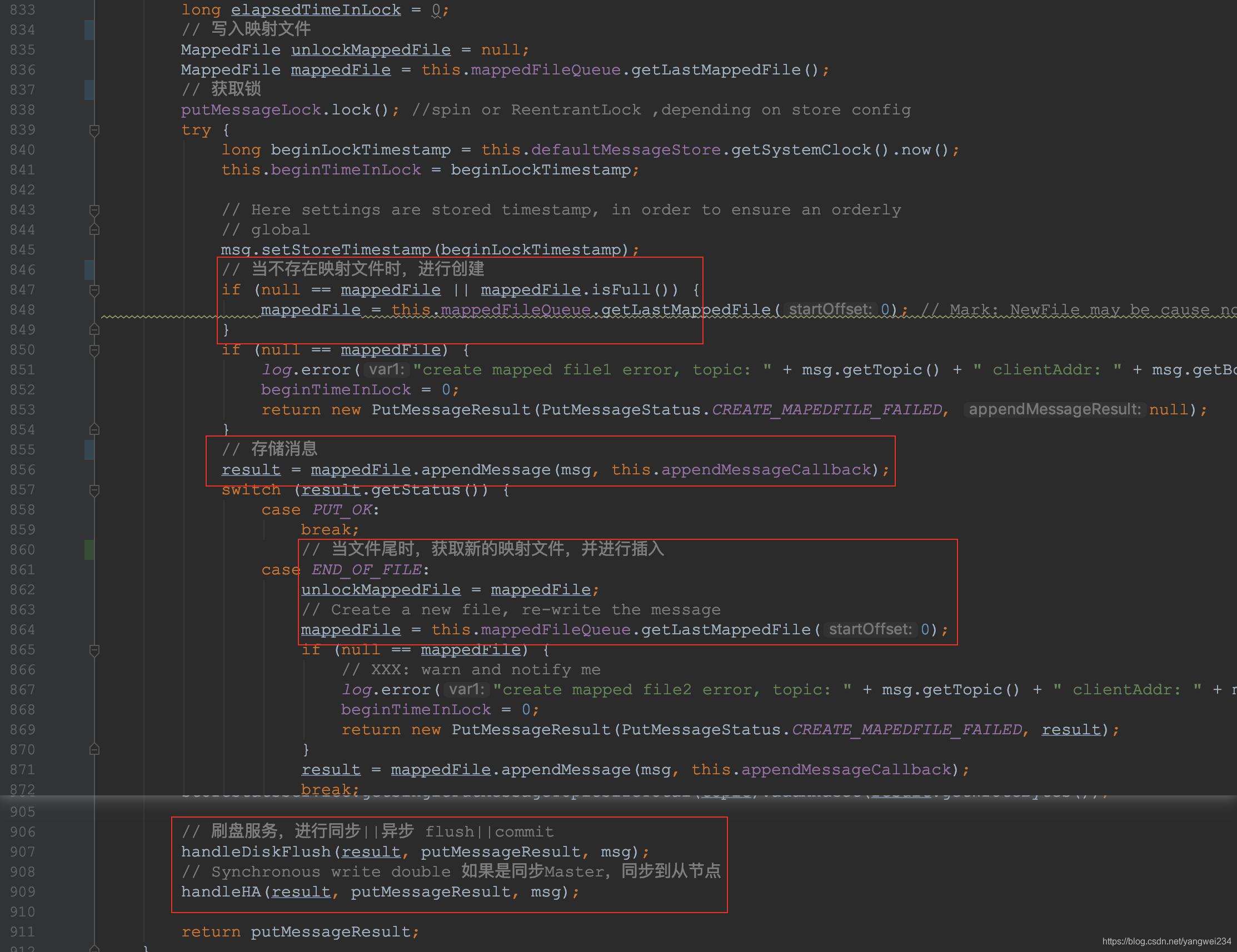

• 存储消息 CommitLog#putMessage

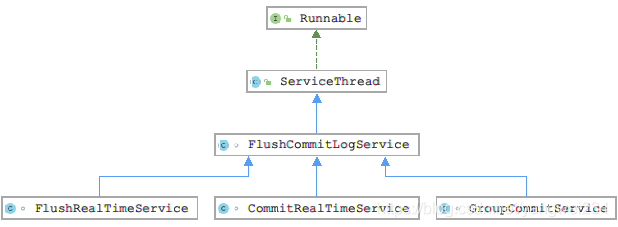

刷盘策略：FlushCommitLogService

• CommitLog中提交执行的顺序：

// 刷盘服务，进行同步||异步 flush||commit
handleDiskFlush(result, putMessageResult, msg);

• handleDiskFlush 三种情况：

线程服务	场景	插入消息性能
CommitRealTimeService	异步刷盘 && 开启内存字节缓冲区	第一
FlushRealTimeService	异步刷盘 && 关闭内存字节缓冲区	第二
GroupCommitService	同步刷盘	第三

ConsumeQueue

解析文件

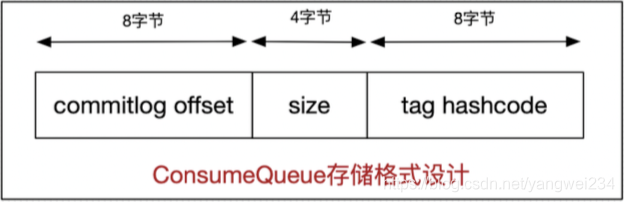

• 为了加速ConsumeQueue消息条目的检索速度和节省磁盘空间，每一个ConsumeQueue条目不会存储消息的全量信息，其格式设计如下图所示：

消费消息

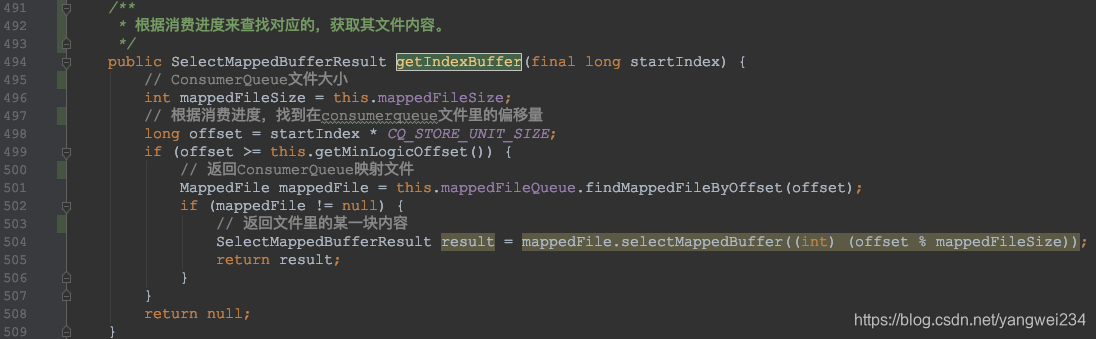

ConsumeQueue#getIndexBuffer：

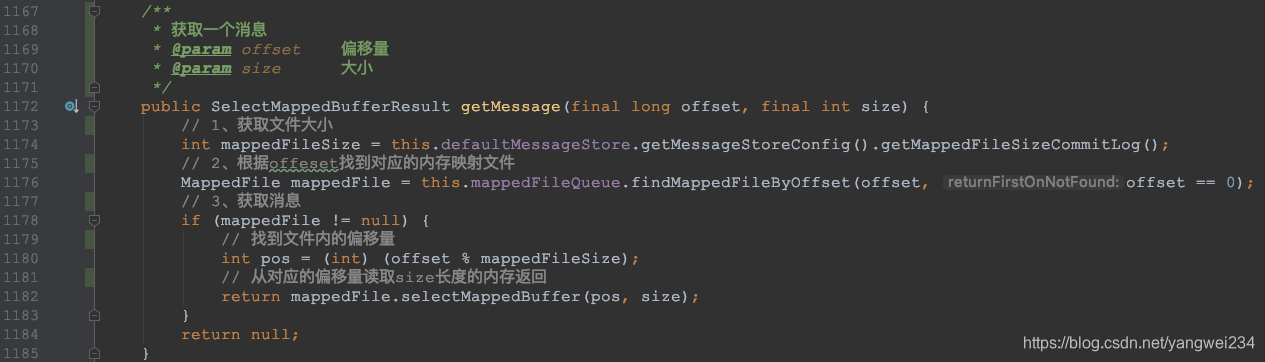

• 然后拿到消息在 CommitLog#getMessage 文件中的偏移量和消息⻓度，获取消息。

Index

index索引文件

• RocketMQ引入Hash索引机制，为消息建立索引，它的键就是Message Key 和 Unique Key。
• HashMap的设计包括两个基本点：Hash槽与Hash冲突的链表结构。

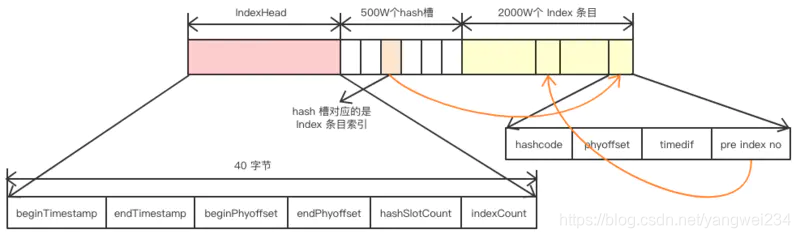

• 那么，我们先看看index索引文件的结构

• IndexFile组成介绍：从上面的那个图可以看出，IndexFile 总共包含 IndexHeader、 Hash 槽、 Hash 条目(数据)

IndexHeader

• 头部，包含40字节，记录该IndexFile的统计信息，其结构如下：
  • beginTimestamp：该索引文件中包含消息的最小存储时间。
  • endTimestamp：该索引文件中包含消息的的最大存储时间。
  • beginPhyoffset：该索引文件中包含消息的最小物理偏移量(commitlog文件偏移量)。
  • endPhyoffset：该索引文件中包含消息的最大物理偏移量(commiglog文件偏移量)。
  • hashslotCount：hashslot个数，并不是hash槽使用的个数，在这里意义不大。
  • indexCount：Index条目列表当前已使用的个数，Index条目在Index条目列表中按照顺序存 储。

Hash槽

• 一个IndexFile默认包含500w个Hash槽。每个Hash槽存储的是落在该Hash槽的hashcode最新的 Index 索引。

Index条目列表

• 默认一个索引文件包含2000w个条目，每一个Index条目结构如下：
  • hashcode：key的hashcode。
  • phyoffset：消息对应的物理偏移量。
  • timedif：该消息存储时间和第一条消息的时间戳的差值，小于0该消息无效。
  • preIndexNo：该条目的前一条记录的Index索引，当出现hash冲突的时候，构建链表结构。

构建索引

• 我们发送的消息体中，包含 Message Key 或 Unique Key ，那么就会给它们每一个都构建索引。
• 这里重点有两个：
  • 根据消息Key计算Hash槽的位置；
  • 根据Hash槽的数量和Index索引来计算Index条目的起始位置。
• 将当前 Index条目 的索引值，写在Hash槽 absSlotPos 位置上；将Index条目的具体信息(hashcode/消息偏移量/时间差值/hash槽的值) ，从起始偏移量 absIndexPos 开始，顺序按字节写入。

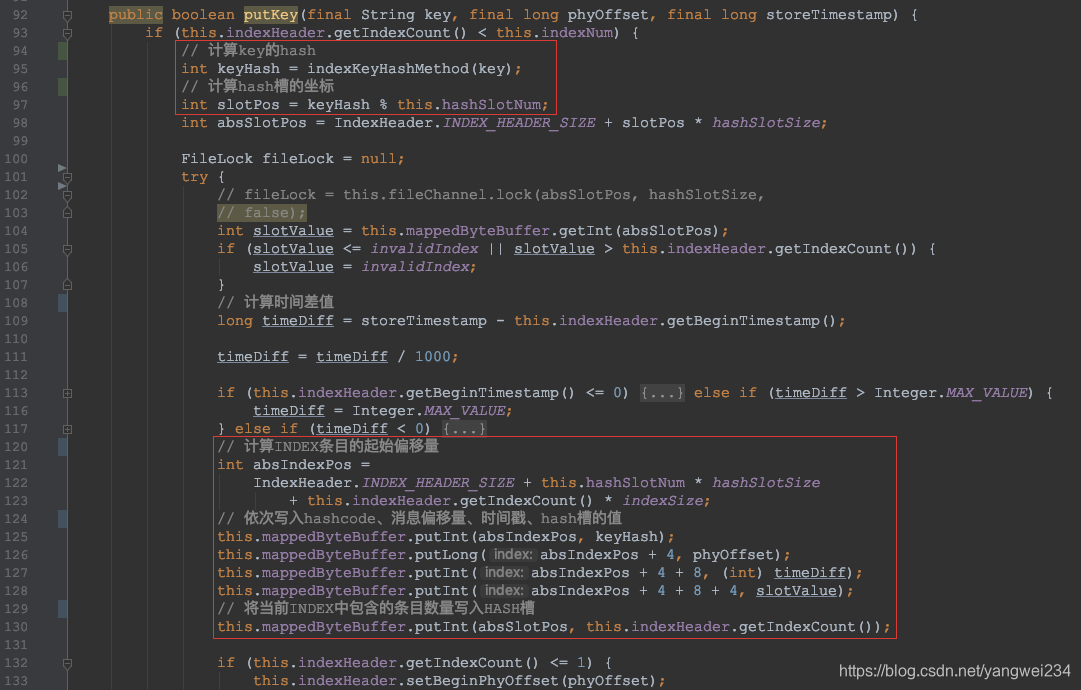

• 参考代码：IndexFile#putKey()

• 这样构建完Index索引之后，根据 Message Key 或 Unique Key 查询消息就简单了。
• 比如通过 RocketMQ 客户端工具，根据 Unique Key 来查询消息。
• 在 Broker 端，通过 Unique Key 来计算Hash槽的位置，从而找到Index索引数据。从Index索引中拿到消息的物理偏移量，最后根据消息物理偏移量，直接到 CommitLog 文件中去找就可以了。

Checkpoint文件

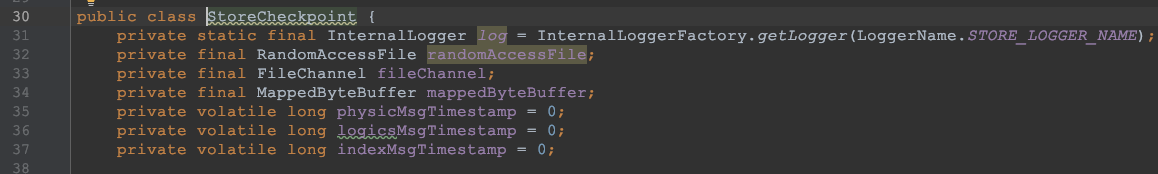

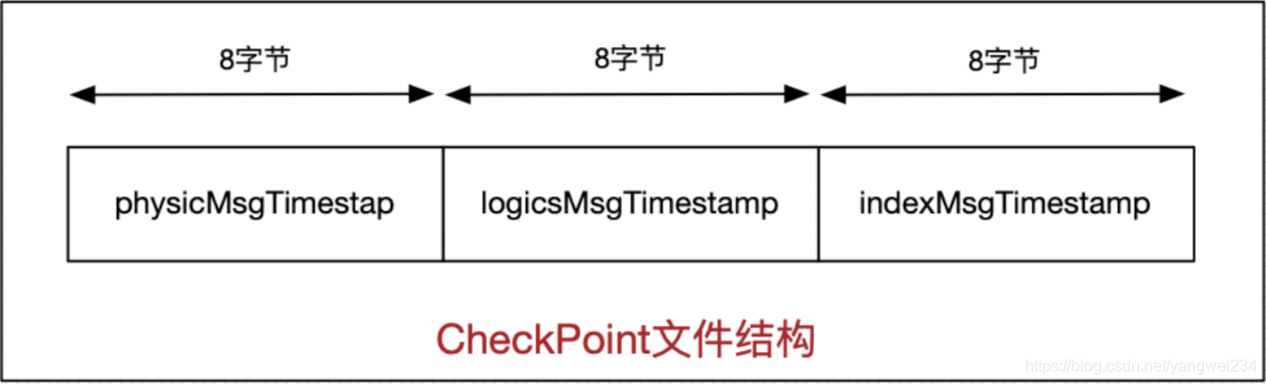

• checkpoint的作用是记录Commitlog、ConsumeQueue、Index文件的刷盘时间点，文件固定⻓度为 4K，其中只用该文件的前面24个字节，其存储格式如下图所示：

• physicMsgTimestamp：commitLog文件刷盘时间点
• logicsMsgTimestamp：消息消费队列文件刷盘时间点
• indexMsgTimestamp：索引文件刷盘时间点

文件清除机制

• RocketMQ顺序写Commitlog、ConsumeQueue文件，所有写操作全部落在最后一个 CommitLog 或ConsumeQueue文件上，之前的文件在下一个文件创建后，将不会再被更新。
• RocketMQ清除过期文件的方法是：如果非当前写文件在一定时间间隔内没有再次被更新，则认为是过期文件，可以被删除，RocketMQ不会管这个这个文件上的消息是否被全部消费。默认每个文件的过期时间为72小时。通过在Broker配置文件中设置fileReservedTime来改变过期时间，单位为小时。

public class MessageStoreConfig {
	private int fileReservedTime = 72;
  	// ...
}

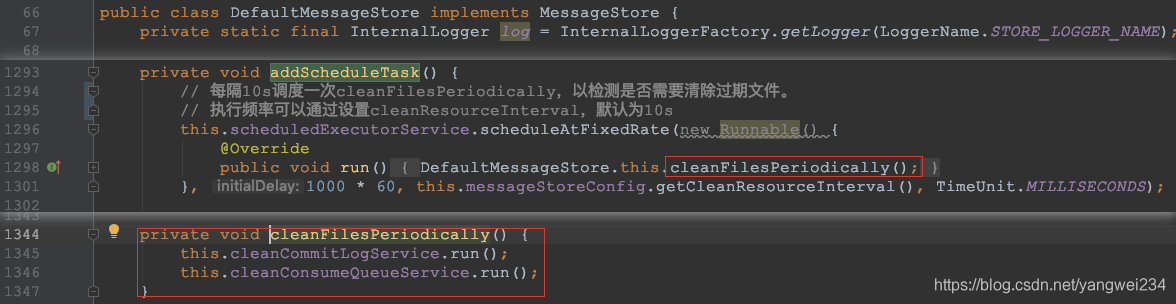

• 主要清除CommitLog、ConsumeQueue的过期文件。CommitLog 与 ConsumeQueue 对于过期文件 的删除算法、逻辑大同小异，以 CommitLog 过期文件为例来详细分析其实现原理。

// DefaultMessageStore$CleanCommitLogService
class CleanCommitLogService {
	// ...
	public void run() {
        try {
            // 1、尝试删除过期文件
            this.deleteExpiredFiles();
            // 2、重试删除被hange(由于被其他线程引用在第一阶段未删除的文件)，在这里再重试一次
            this.redeleteHangedFile();
        } catch (Throwable e) {
            DefaultMessageStore.log.warn(this.getServiceName() + " service has exception. ", e);
        }
    }
    // ...
}

整个执行过程分为两个大的步骤

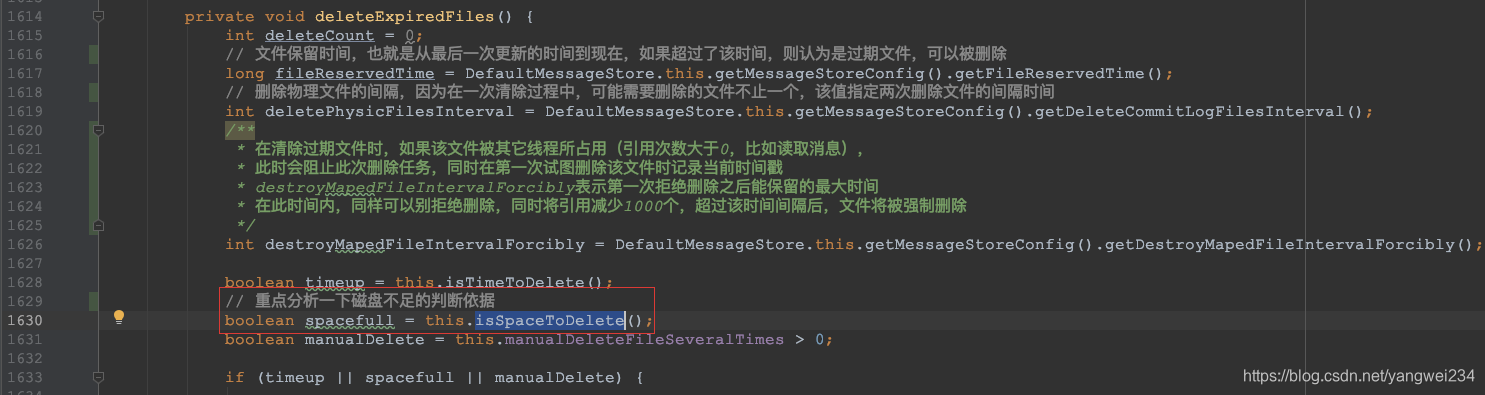

• DefaultMessageStore$CleanCommitLogService#deleteExpiredFiles：在如下三种情况任意满足之一的情况下将继续执行删除文件操作
  • 到了删除文件的时间点，RocketMQ通过deleteWhen设置一天的固定时间执行一次删除过期文件操作，默认为凌晨4点。
  • 判断磁盘空间是否充足，如果不充足，则返回true，表示应该触发过期文件删除操作。
  • 预留，手工触发，可以通过调用excuteDeleteFilesManualy方法手工触发过期文件删除，目前RocketMQ暂未封装手工触发文件删除的命令。

• 重点分析一下磁盘不足的判断依据，可以跟进去方法：DefaultMessageStore$CleanCommitLogService#isSpaceToDelete

Consumer

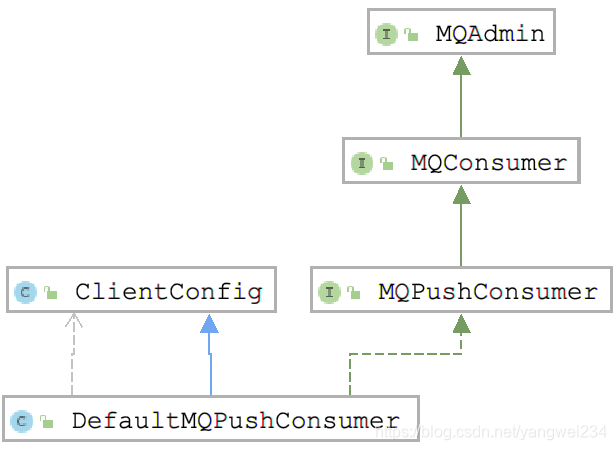

消费者类图

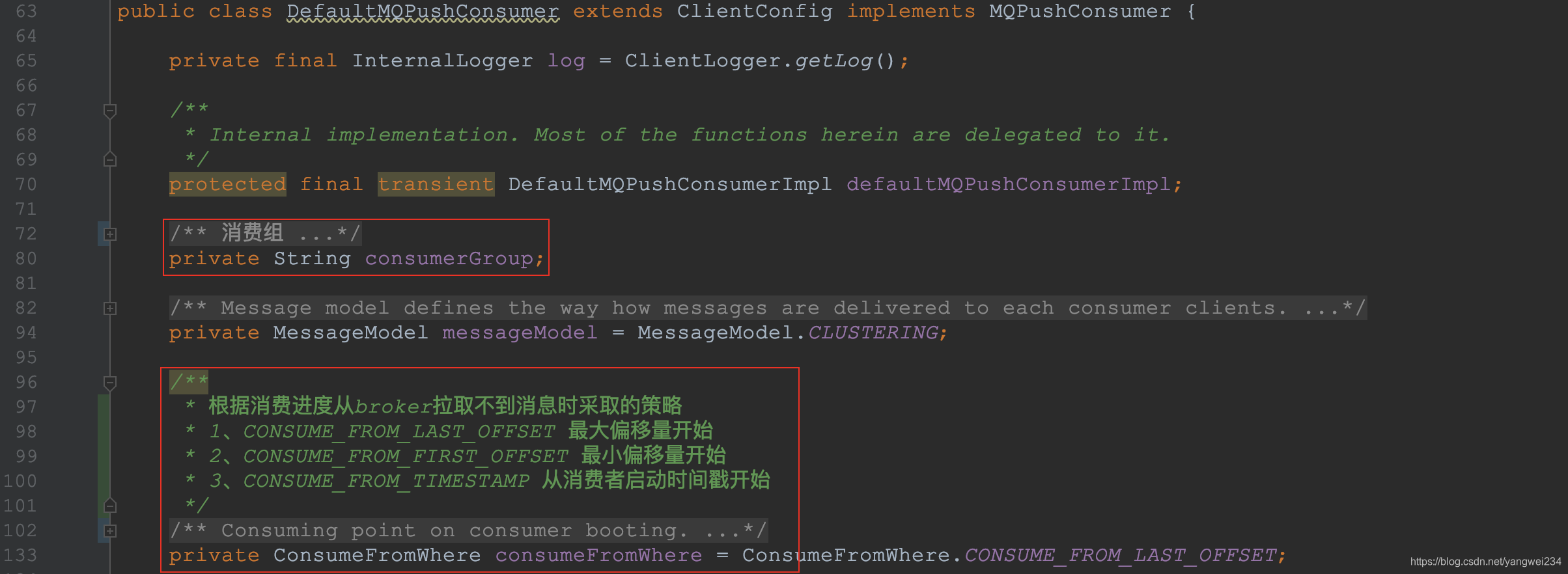

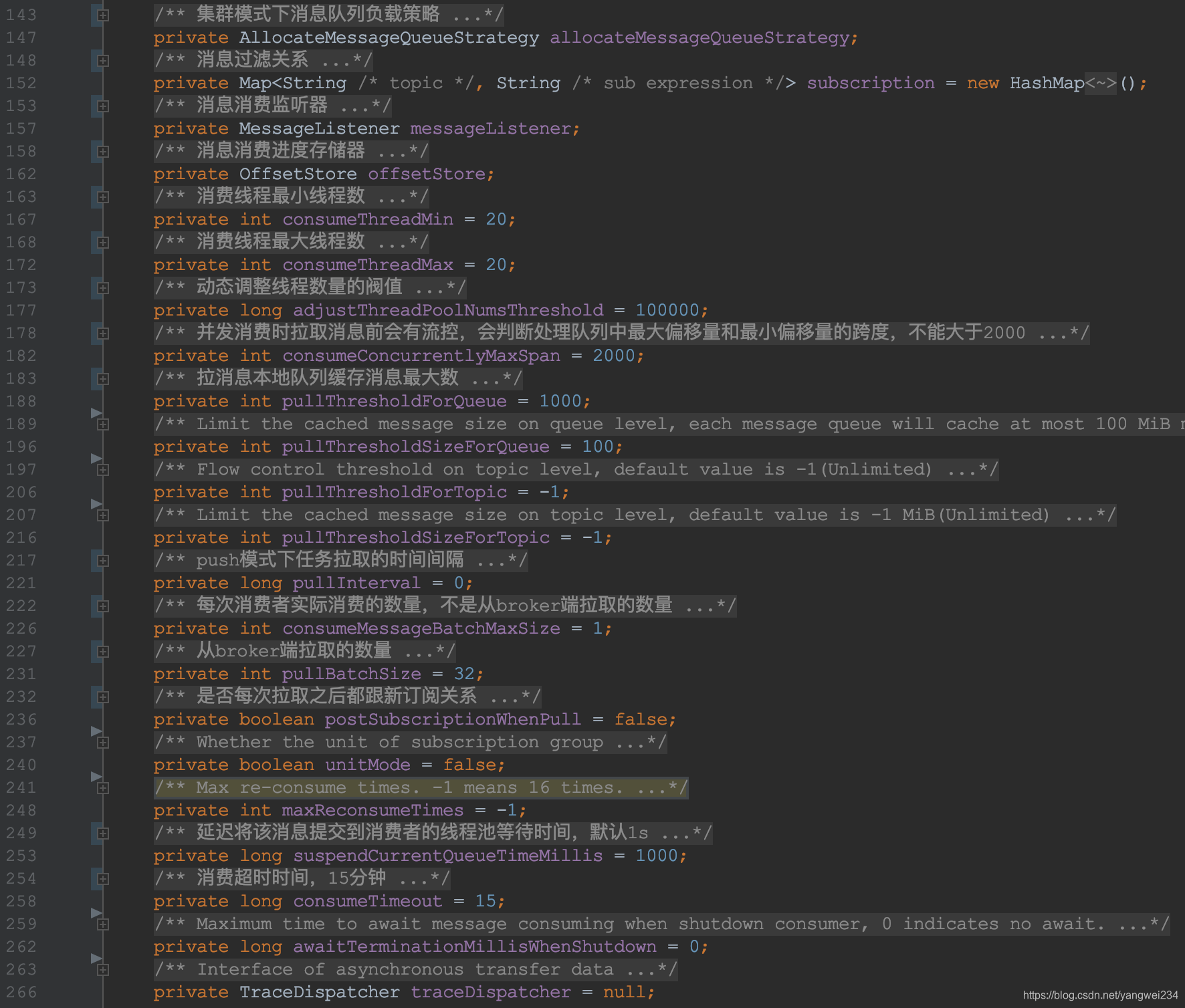

• DefaultMQPushConsumer：

消费者启动

• 代码入口，DefaultMQPushConsumer.start()方法

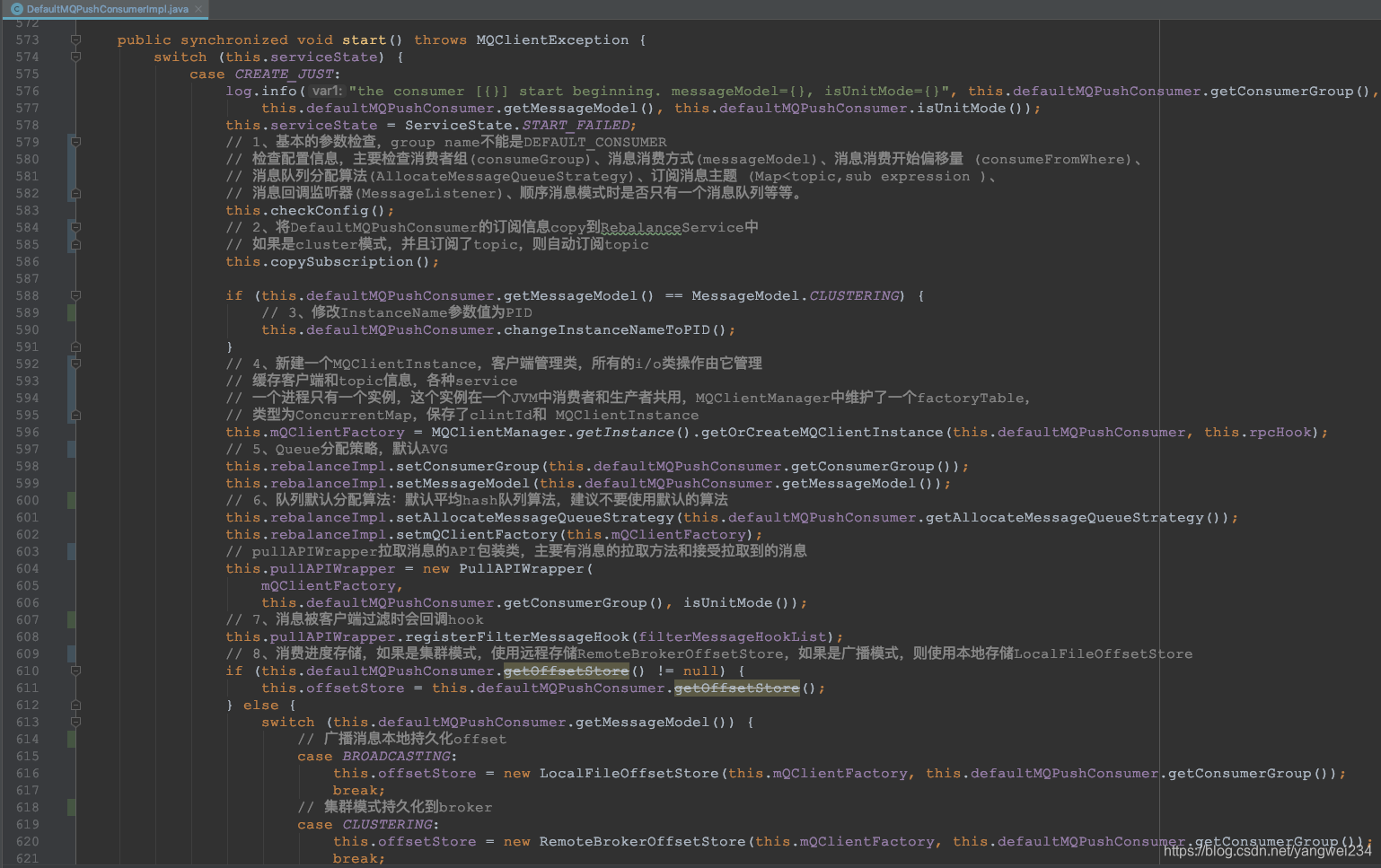

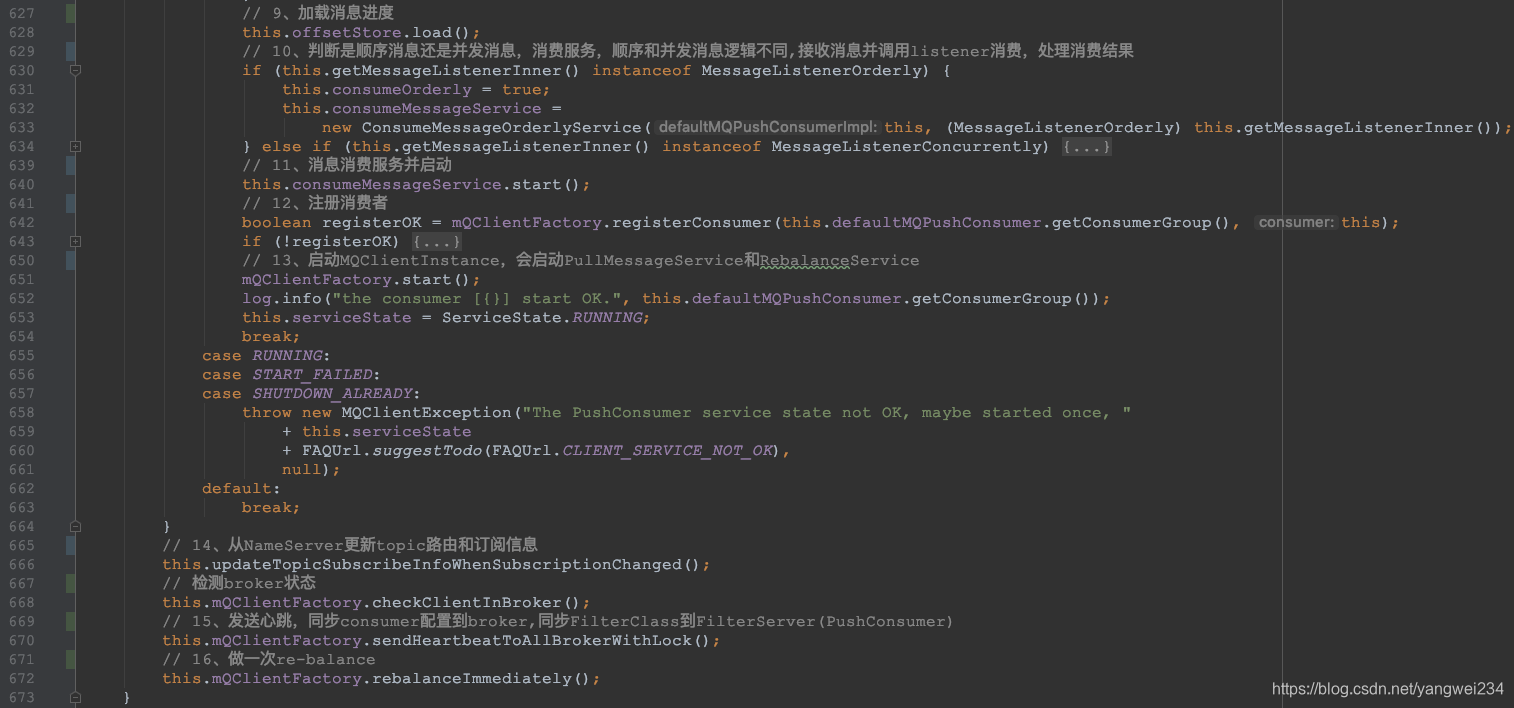

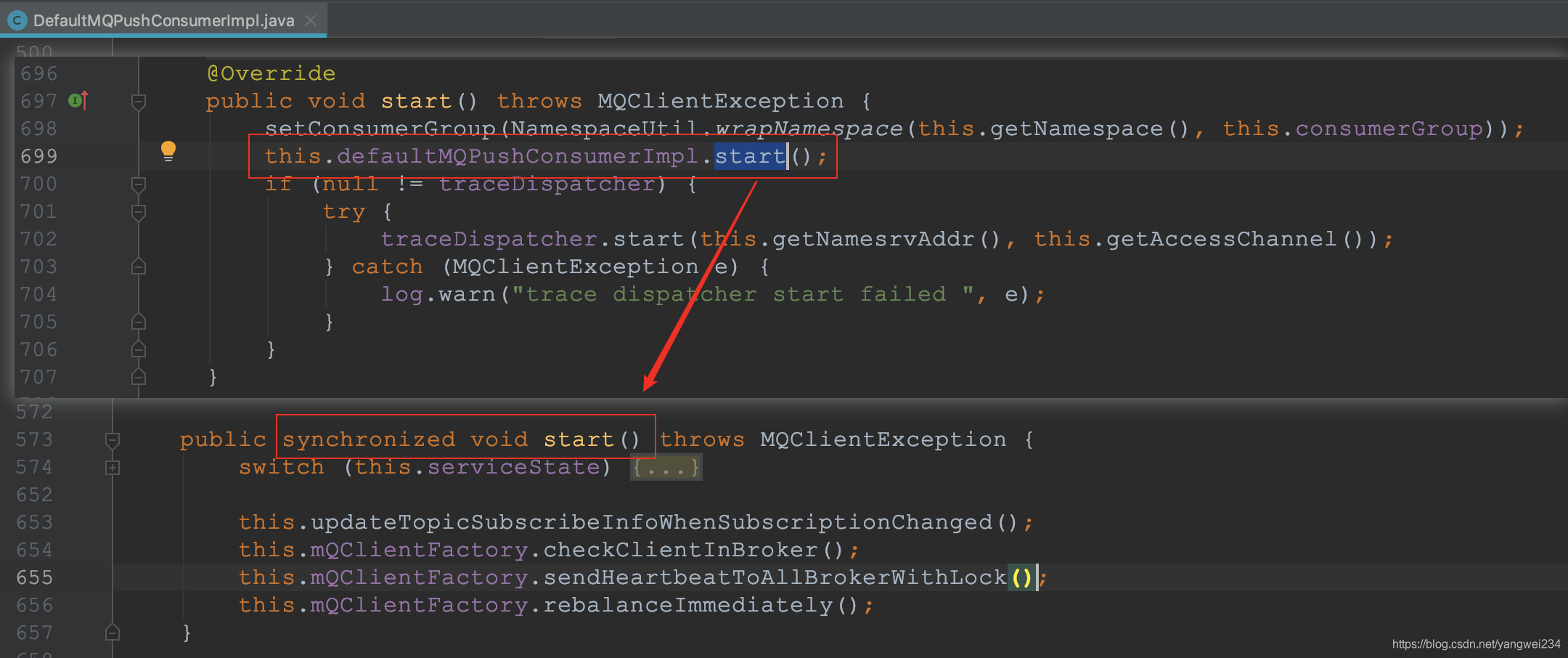

• DefaultMQPushConsumerImpl#start：

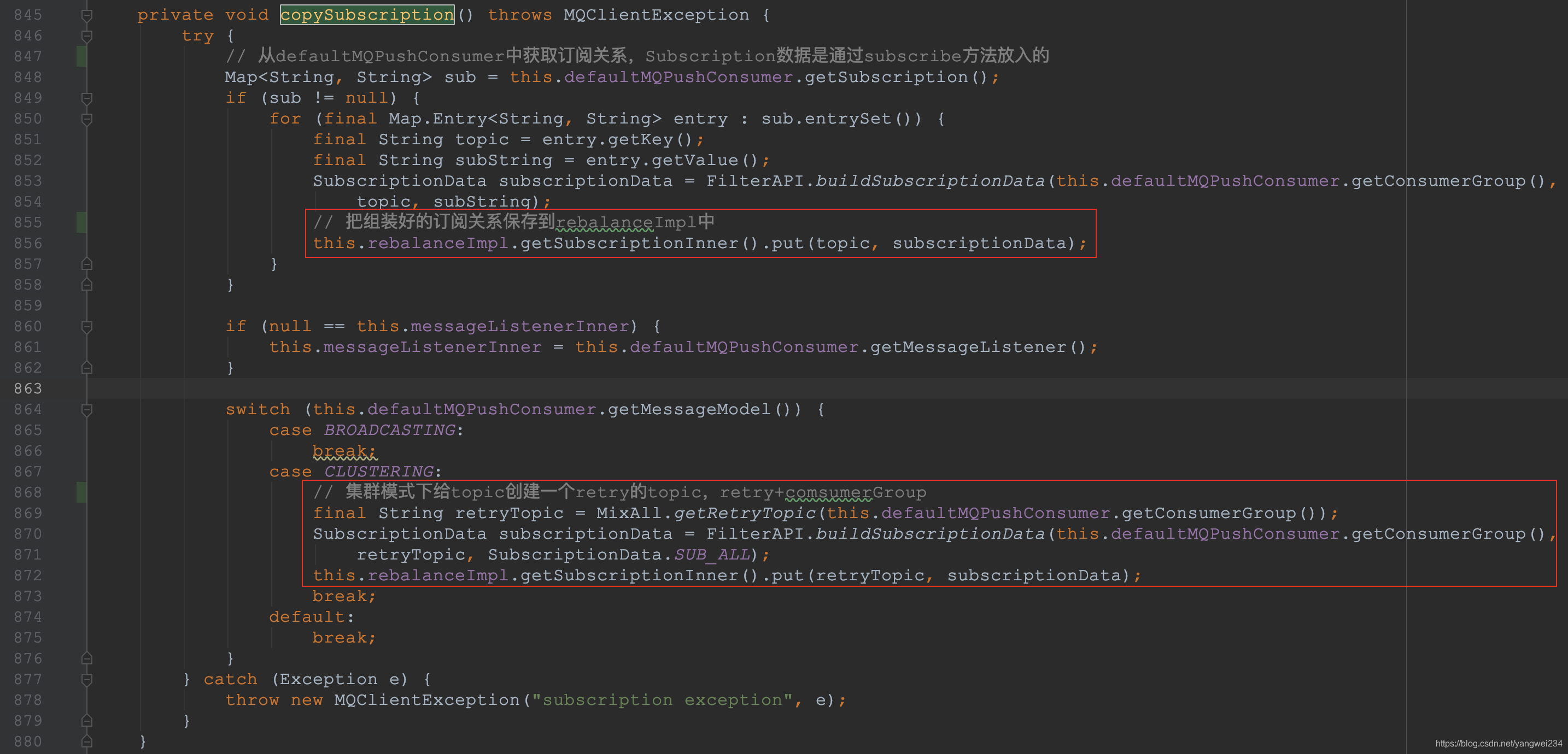

• 进入DefaultMQPushConsumerImpl.copySubscription()方法：

• 第 9 步：加载消息进度

this.offsetStore.load();

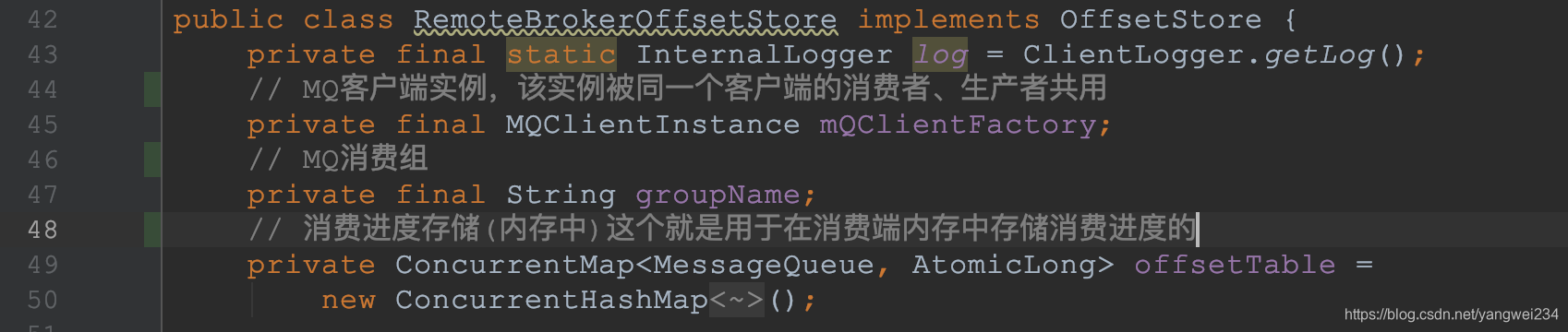

• offsetStore是用来操作消费进度的对象，看一下RemoteBrokerOffsetStore对象，push模式消费进度最后持久化在broker端，但是consumer端在内存中也持有消费进度，RemoteBrokerOffsetStore参数：

消息的拉取

• 分析一下PUSH模式下的集群模式消息拉取代码，同一个消费组内有多个消费者，一个topic主题下又有多个消费队列，那么消费者是怎么分配这些消费队列的呢?
• 从上面的启动的代码中是不是还记得在 org.apache.rocketmq.client.impl.factory.MQClientInstance#start 中，启动了pullMessageService 服务线程，这个服务线程的作用就是拉取消息，看下他的run方法：

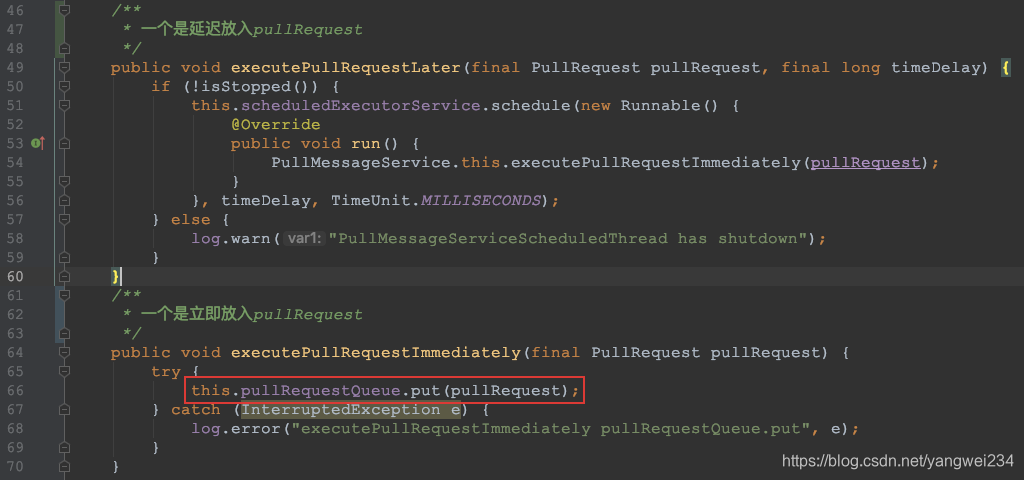

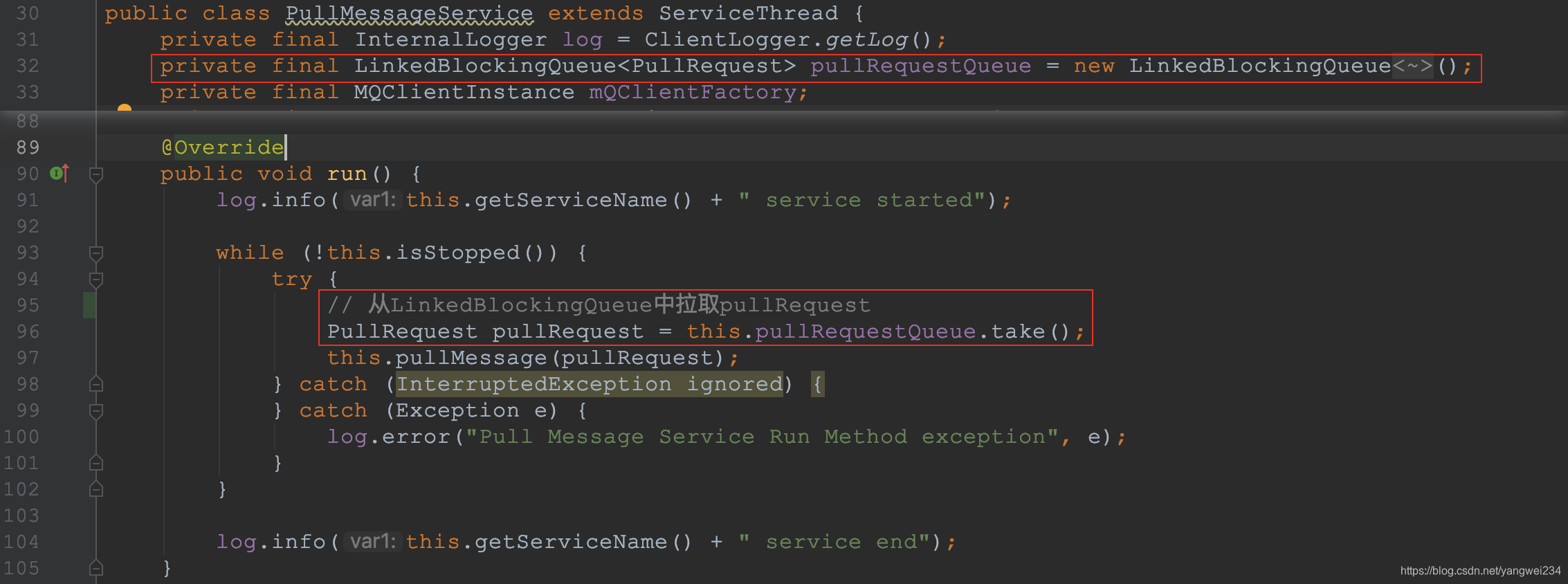

• 从pullRequestQueue中获取pullRequest，如果pullRequestQueue为空，那么线程将阻塞直到有 pullRequest 放入，那么pullRequest 是什么时候放入的呢，有两个地方：

• 看下PullRequest类：

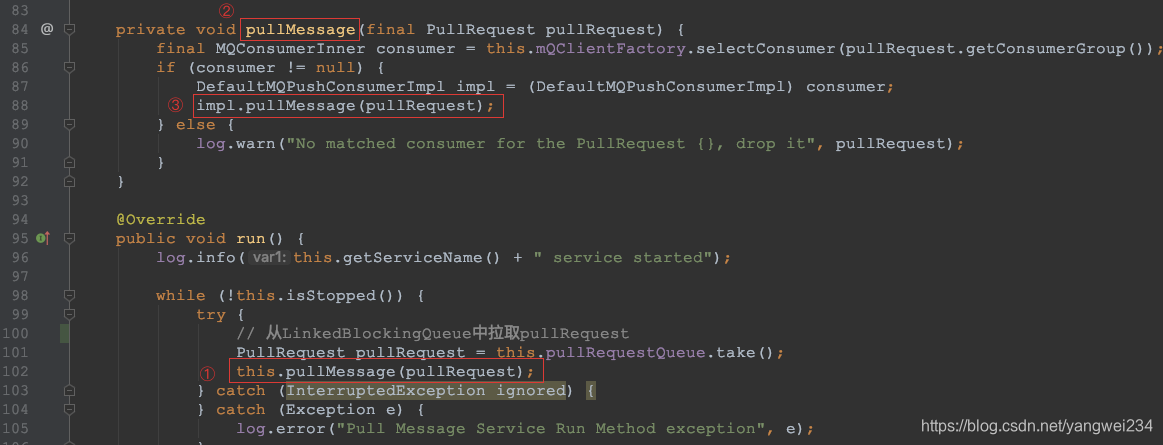

• 如果从pullRequestQueue中take到pullRequest，那么执行this.pullMessage(pullRequest);

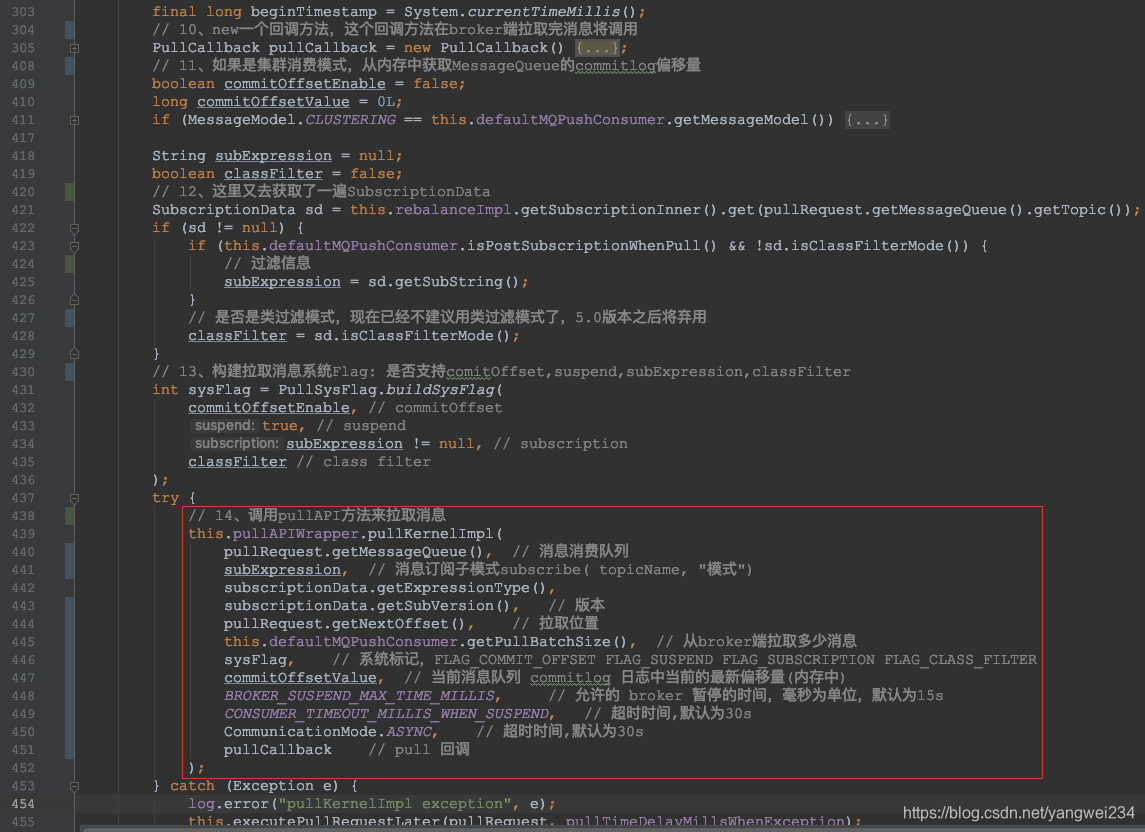

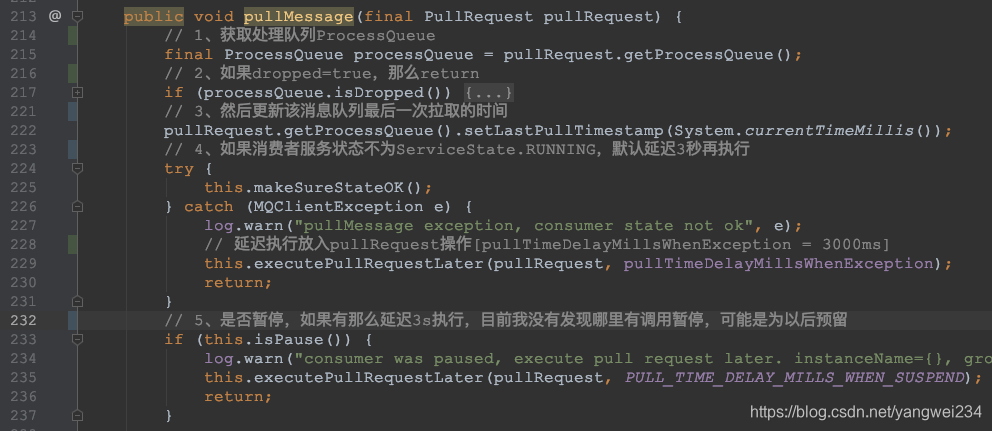

• 再进入DefaultMQPushConsumerImpl.pullMessage()方法，这个方法就是整个消息拉取的关键方法：

• 这里想说一下很多地方都用到了状态，是否停止，暂停这样的属性，一般都是用volatile去修饰，在不同线程中起到通信的作用。

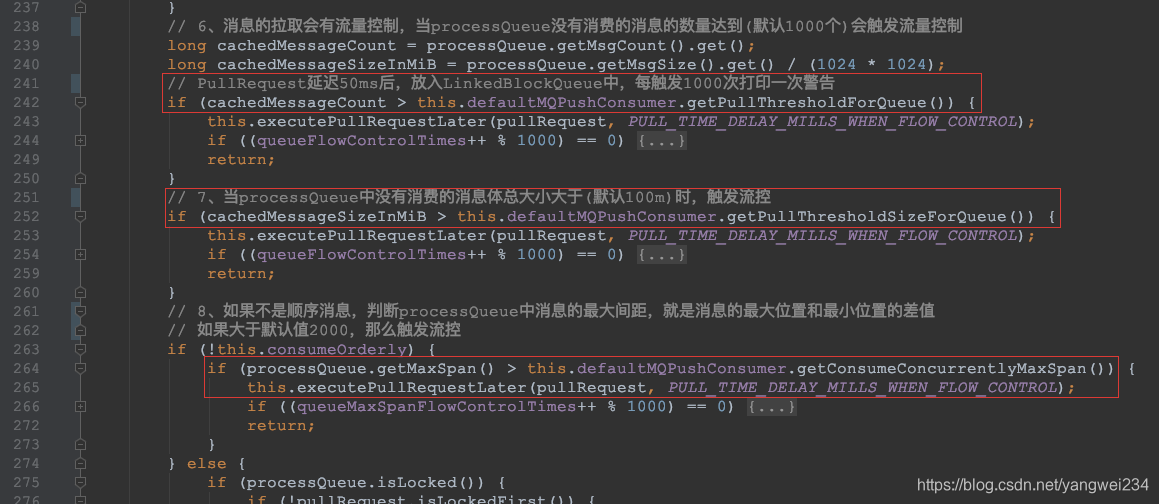

• 上面的6、7、8步都在进行流控判断，防止消费端压力太大，未消费消息太多。

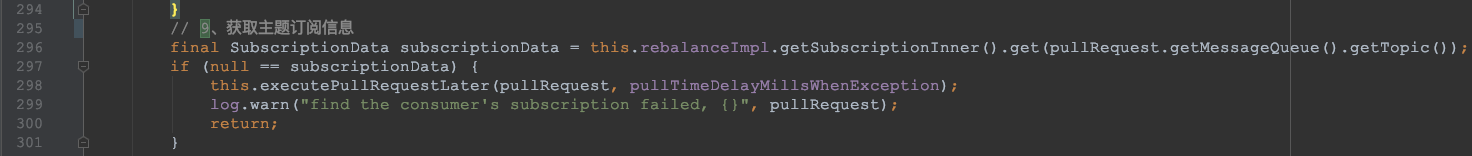

• 第 9 步：获取主题订阅信息

• 这里通过pullRequest的messageQueue获取topic，再从rebalanceImpl中通过topic获取 SubscriptionData，作用是去broker端拉取消息的时候，broker端要知道拉取哪个topic下的信息，过滤tag是什么。

消息的消费

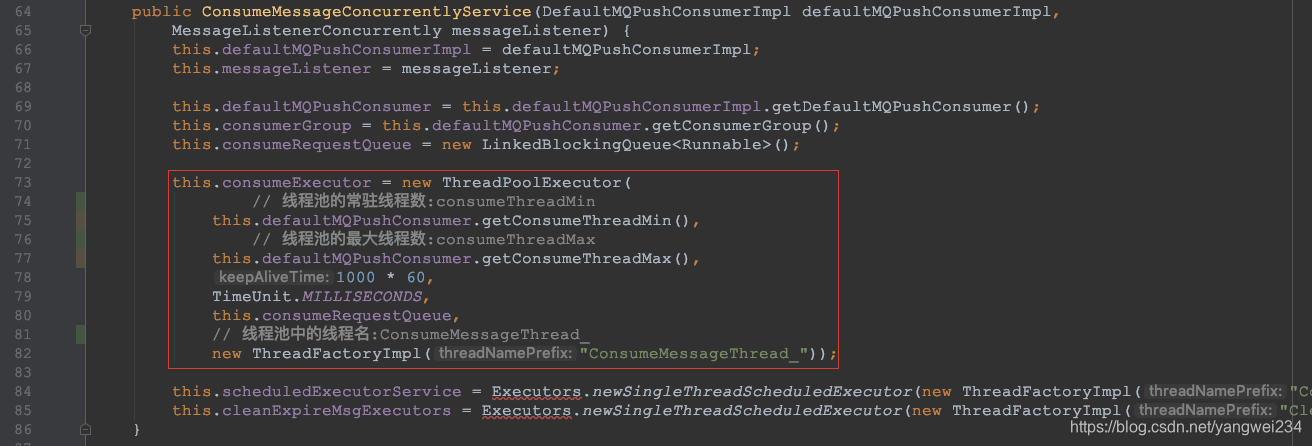

• 消息拉取到了之后，消费者要进行消息的消费，消息的消费主要是ConsumeMessageService线程做的，我们先看下ConsumeMessageConcurrentlyService 的构造函数，在这个构造函数中，new了一个名字叫 consumeExecutor 的线程池，在并发消费的模式下，这个线程池也就是消费消息的方式。

是否从Slave读取

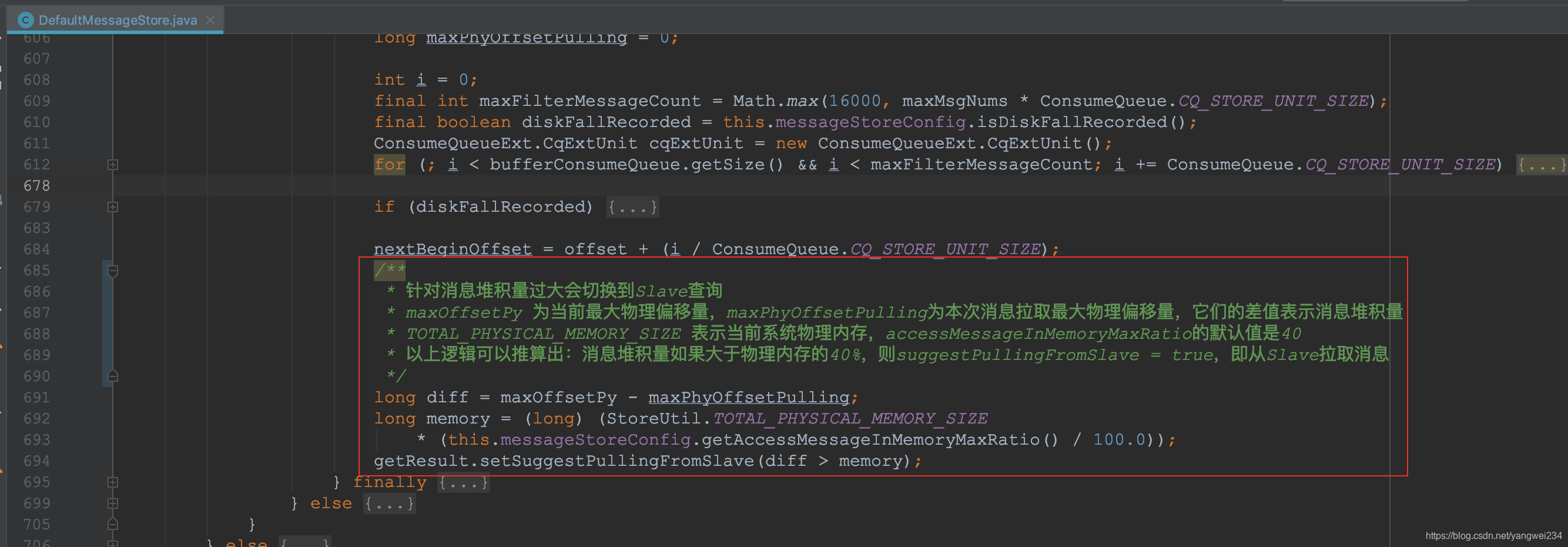

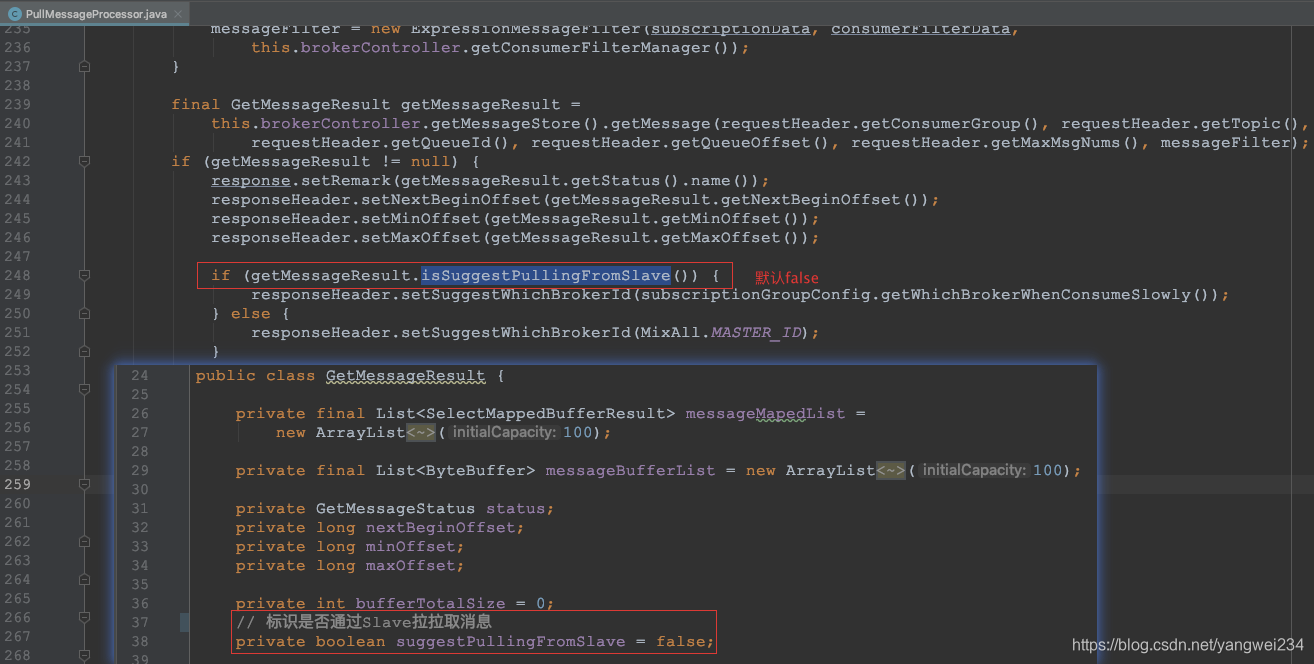

• Broker 接收到消息消费者拉取请求，在获取本地堆积的消息量后，会计算服务器的消息堆积量是否大于物理内存的一定值。如果是，则标记下次从 Slave服务器拉取，计算 Slave服务器的 Broker Id，并响应给消费者。

• DefaultMessageStore#getMessage：
