S3C2440开发板裸机程序系列02--按键和蜂鸣器

本文介绍TQ2440开发板上的按键接口电路及蜂鸣器接口电路的设计方法,提供了按键扫描和蜂鸣器控制的C语言实现代码。通过这些代码,可以实现按键控制LED灯的开关以及触发蜂鸣器发出声音。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

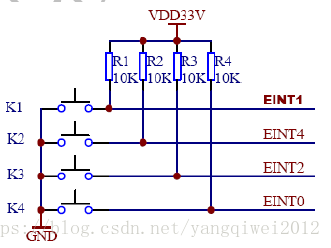

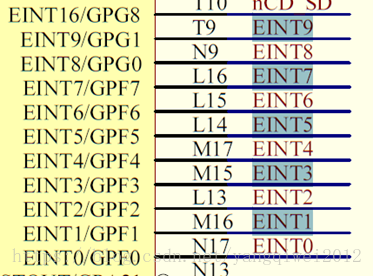

1. TQ2440按键接口电路



K1 -- EINT1 -- GPF1
K2 -- EINT4 -- GPF4
K3 -- EINT2 -- GPF2
K4 -- EINT0 -- GPF0

2. 按键参考代码

按键,则对应的led灯亮,松开则灭。

在流水灯程序基础上,修改Main.c,增加key.c , key.h

key.c

#include "2440addr.h"
#include "key.h"

void Key_Init(void)
{
	rGPFCON &= ~((3<<2)|(3<<8)|(3<<4)|(3<<0));
	rGPFCON |= KEY1|KEY2|KEY3|KEY4;				//输入模式
	rGPFDAT |= (1<<1)|(1<<4)|(1<<2)|(1<<0);		//初始为高电平
}

int Key_Scan(void)
{
	int keynum = 0;
	if((rGPFDAT & (1<<1)) == 0)
	{
		keynum = 1;
	}
	if((rGPFDAT & (1<<4)) == 0)
	{
		keynum = 2;
	}
	if((rGPFDAT & (1<<2)) == 0)
	{
		keynum = 3;
	}
	if((rGPFDAT & (1<<0)) == 0)
	{
		keynum = 4;
	}

	return keynum;
}

key.h

#ifndef __KEY_H__
#define __KEY_H__

#define KEY1  (0<<2)
#define KEY2  (0<<8)
#define KEY3  (0<<4)
#define KEY4  (0<<2)

extern void Key_Init(void);
extern int Key_Scan(void);

#endif

Main.c

#include "led.h"
#include "common.h"
#include "key.h"

int Main()
{
	Led_Init();
	Key_Init();
	while(1)
	{
		switch(Key_Scan())
		{
			case 1:
				LED01_ON;
				break;
			case 2:
				LED02_ON;
				break;
			case 3:
				LED03_ON;
				break;
			case 4:
				LED04_ON;
				break;
			default:
				LED01_OFF;
				LED02_OFF;
				LED03_OFF;
				LED04_OFF;
				break;
		}
	}
}

完整的按键代码:点击打开链接

3. 蜂鸣器接口电路



TOUT0 -- GPB0 , 高电平 beep响

4.蜂鸣器参考代码

在以上代码基础上增加beep.c ,beep.h,修改Main.c,按键1按下时蜂鸣器响。

beep.c

#include "2440addr.h"

void Beep_Init(void)
{
	rGPBCON &= ~(3<<0);
	rGPBCON |= (1<<0);
	rGPBUP &= ~(1<<0);
	rGPBDAT &= ~(1<<0);

}

beep.h

#ifndef  __BEEP_H__
#define  __BEEP_H__

#define Beep_On()  {rGPBDAT |= 1<<0;}
#define Beep_Off() {rGPBDAT &= ~(1<<0);}

extern void Beep_Init(void);

#endif

Main.c

#include "led.h"
#include "common.h"
#include "key.h"
#include "beep.h"

int Main()
{
	Led_Init();
	Key_Init();
	Beep_Init();
	while(1)
	{
		switch(Key_Scan())
		{
			case 1:
				LED01_ON;
				Beep_On();
				break;
			case 2:
				LED02_ON;
				break;
			case 3:
				LED03_ON;
				break;
			case 4:
				LED04_ON;
				break;
			default:
				LED01_OFF;
				LED02_OFF;
				LED03_OFF;
				LED04_OFF;
				Beep_Off();
				break;
		}
	}
}
完整的按键代码: 点击打开链接
