【Verilog】加法器减法器的设计

一、要求

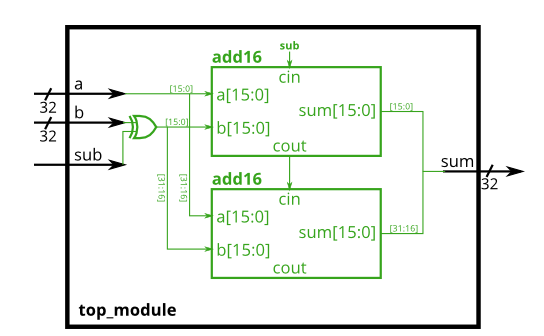

用16位的加法器设计一个加法器，减法器。当sub为1时，是减法；当sub为0时是加法。

二、原理

• 当sub为1的时候：

第一个加法器的进位输入为1，经过异或门，将b和sub按位取异或其实是将b按位取反，相当于进行的运算是： a + ~b + 1，得到的结果就是a-b。

• 当sub为0的时候：

第一个加法器的进位输入为0，经过异或门，将b和sub按位取异或，b的人值不变。相当于进行的运算是： a + b + 0，得到的结果就是a+b。

代码

module top_module(
	input [31:0] a,
	input [31:0] b,
	input sub,
	output [31:0]sum
	);
wire [31:0]xor_1;
wire [15:0]sum_1;
wire [15:0]sum_2;
wire cout_1,cout_2;
//xor xor_gate(xor_1,b,sub);//逻辑或，我们这里的设计不应该是逻辑或，应该是下边的按位取或
assign xor_1 = b^{32{sub}} ;//按位异或
assign sum = {sum_2,sum_1};
add16 u1_add16(
	.a(a[15:0]),
	.b(xor_1[15:0]),
	.cin(sub),
	.sum(sum_1),
	.cout(cout_1)
	);
add16 u2_add16(
	.a(a[31:16]),
	.b(xor_1[31:16]),
	.cin(cout_1),
	.sum(sum_2),
	.cout(cout_2)
	);

endmodule

四、仿真波形

可以看出，当sub为0时，结果为a+b;当sub为1时，结果为a-b;
