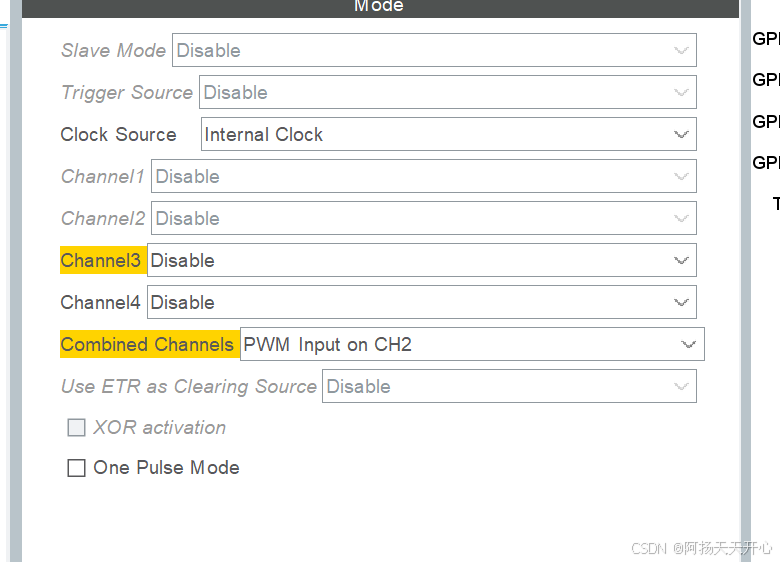

这个有两种方式，第一种是最简单的，按照以下方法配置就可以了

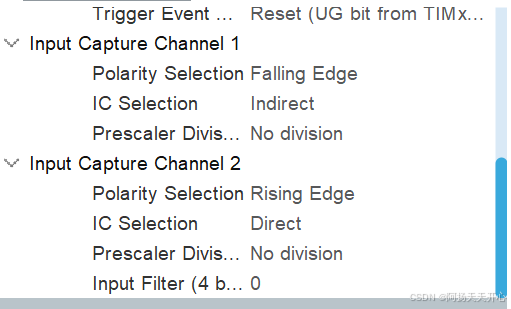

这个表示使用了通道2作为PWM的输入通道，同时在这里有一个默认配置

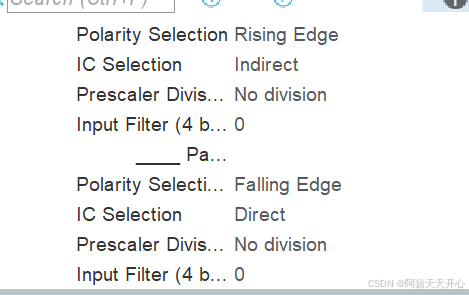

可以根据自己需要调整这两个通道的触发中断的条件，并且默认设置了CH2是间接得到PWM，CH1是直接得到PWM，这样可以让这两个通道得到同一个PWM的数据，然后可以更改他们的触发条件，可以是检测到上升沿也可以是检测到下降沿触发，后全部完成后可以进入keil

	HAL_TIM_IC_Start_IT(&htim3,TIM_CHANNEL_2);
	HAL_TIM_IC_Start_IT(&htim3,TIM_CHANNEL_1);

启动中断，然后在定时器的输入捕获中断函数写以下代码

void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)    //定时器3对应的输入捕获函数
{
	if(htim->Instance == TIM3 && htim->Channel == HAL_TIM_ACTIVE_CHANNEL_1)
	{
		Fall_count = TIM3->CCR1;
	}
	if(htim->Instance == TIM3 && htim->Channel == HAL_TIM_ACTIVE_CHANNEL_2)
	{
		Rising_count = TIM3->CCR2;
//		TIM3->CNT = 0;
	}
  UNUSED(htim);
}

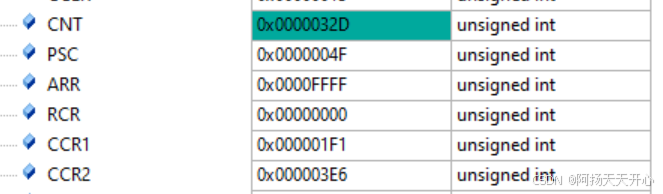

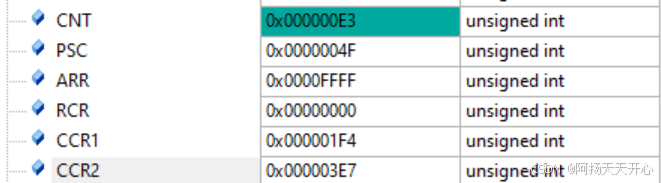

运行后得到以下效果，我的通道二是上升沿开始计数，通道一是下降沿开始计数，它的原理很奇怪，默认刚开始是上升沿，然后再检测到上升沿就把CNT丢到CCR2同时会把CNT归零也就形成了周期，检测到下降沿的时候会把CNT的值丢进去CCR1也就形成了占空比，下面一种方法能更好帮你理解，先看成品效果图

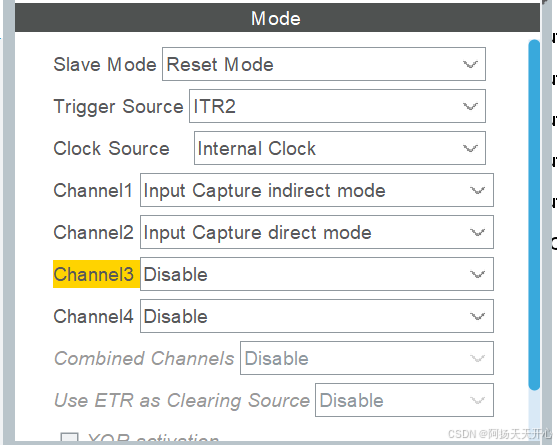

方法二

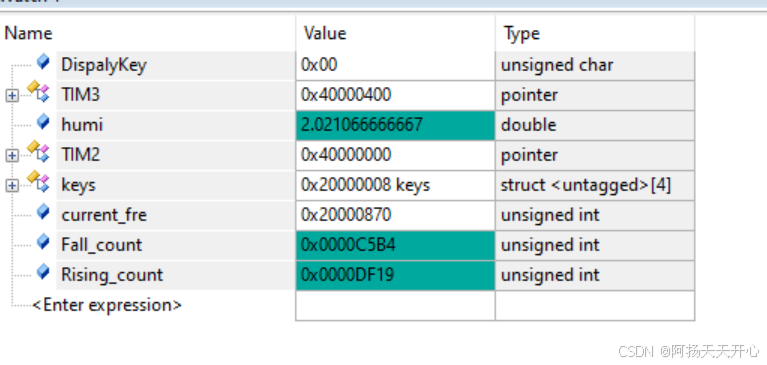

重复上面操作，打开PWM输入捕获中断，写好输入捕获中断函数，然后发现CCR1和CCR2的值一直在变化，这个时候尝试加入CNT = 0；

void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)    //定时器3对应的输入捕获函数
{
	if(htim->Instance == TIM3 && htim->Channel == HAL_TIM_ACTIVE_CHANNEL_1)
	{
		Fall_count = TIM3->CCR1;
	}
	if(htim->Instance == TIM3 && htim->Channel == HAL_TIM_ACTIVE_CHANNEL_2)
	{
		Rising_count = TIM3->CCR2;
		TIM3->CNT = 0;
	}
  UNUSED(htim);
}

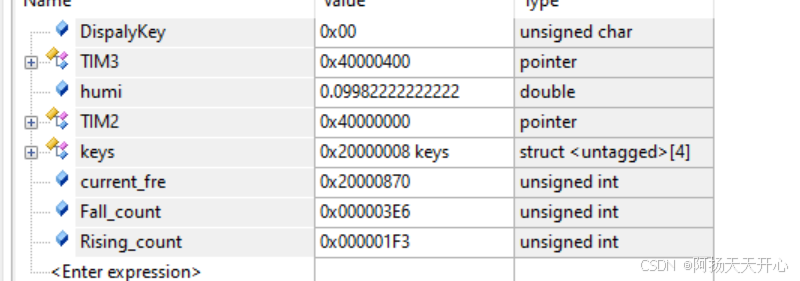

我们会有以下答案，与之前的值差了一点，这个可能是程序运行时间，但是我们丢进去在 ch1里面产生CNT = 0；
