C++性能优化系列——3D高斯核卷积计算(二)FMA向量化计算一维卷积

高斯核的卷积计算是可分离的，即高斯核的每一个维度可以分开处理。因此，一维卷积计算成为了实现3D高斯卷积的基础。一维卷积计算的性能直接影响了整个程序的性能。本篇将实现一维卷积功能，同时引出ICC编译器对多层嵌套循环场景的向量化优化倾向的调查结果。

Base版本实现

Base版本思路是依照滑窗算法，即卷积核依次移动并计算乘加和，更新到目标矩阵中。因为原始矩阵长度为432 * 4 Bytes，卷积核 31 * 4 Bytes，因此外层循环遍历更新目标矩阵，内层循环计算原始矩阵与卷积核的点积，可以充分利用原始矩阵数据和目标矩阵数据的空间局部性，避免内存的重复加载。
代码实现，这里为了增加结果的稳定性，重复执行100000次。

#define CONVREPEAT 100000

void Conv1D_base(float* pSrc, int iLength, float* pKernel, int kernelSize, float* pDst)
{
	for (int itDst = (kernelSize/2); itDst < iLength - (kernelSize/2); ++itDst)
	{
		for (int itker = 0,itSrc = itDst - (kernelSize / 2); itker < kernelSize; ++itker,++itSrc)
		{
			pDst[itDst] += pKernel[itker] * pSrc[itSrc];
		}
	}
}

其中参数说明

pSrc->原始一维矩阵指针
iLength->原始一维矩阵长度
pKernel->一维卷积核指针
kernelSize->一维卷积核长度
pDst->卷积结果指针

执行时间

TestConv1D(base) cost total Time 623
TestConv1D cost Time 0.00623

Base版本VTune分析性能瓶颈

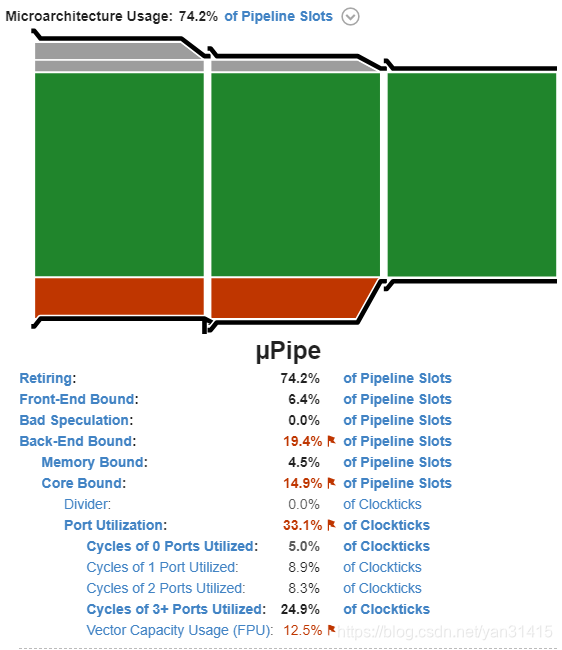

前面已经分析过，内存访问具有良好的空间局部性，从VTune整体分析结果可以很好的验证这一点。

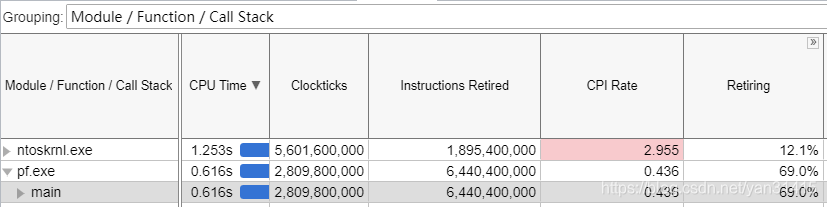

程序整体CPI为0.436.

主要问题是程序没做向量化，没有充分利用向量寄存器。

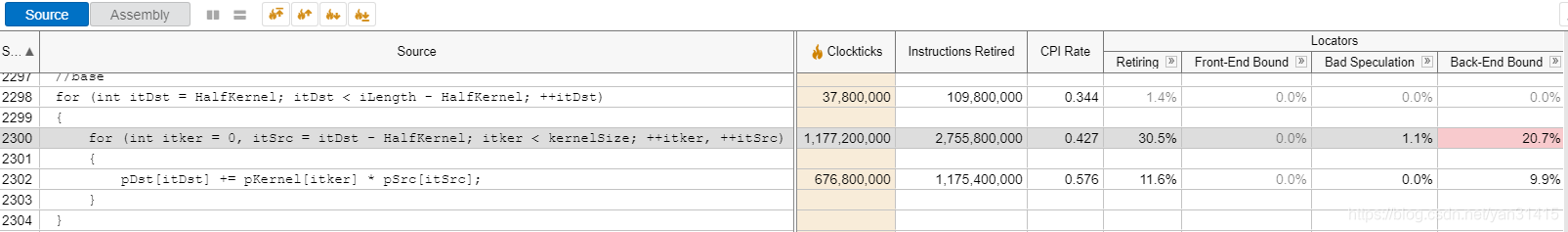

定位代码中的热点位置，可以看到for循环执行的指令比实际做乘加运算的指令数多了一倍多。

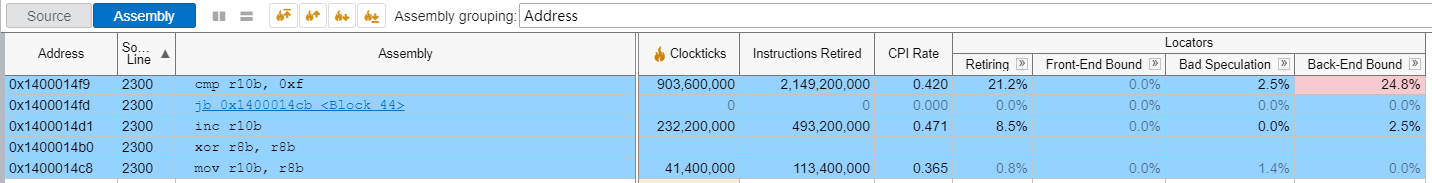

查看2300行的反汇编，for循环判断循环结束的汇编指令cmp执行的太多次数，同时这个指令原则上是无法向量化的。

查看2302行的反汇编,使用了乘加运算fmaddss指令。但是ss标记表示是对浮点数标量运算，一次只计算一个浮点数。

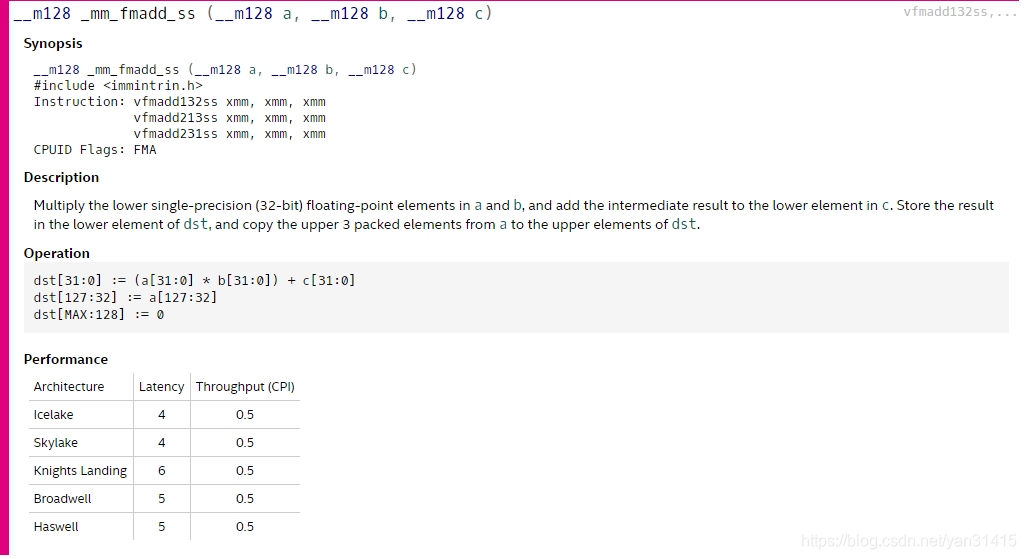

关于指令fmaddss详细信息如下：

向量化优化

分析代码逻辑，最内层循环是做点积运算，是可以通过编译指导语句强制编译器做向量化。因此尝试在Base的基础上，添加向量化优化，同时点积运算是归约类型的计算，通过添加指导关键字reduction，合并计算结果。

代码实现

void Conv1D_opt(float* pSrc, int iLength, float* pKernel, int kernelSize, float* pDst)
	{
		for (int itDst = (kernelSize / 2); itDst < iLength - (kernelSize / 2); ++itDst)
		{
#pragma omp simd reduction(+:pDst[itDst])
			for (int itker = 0, itSrc = itDst - (kernelSize / 2); itker < kernelSize; ++itker, ++itSrc)
			{
				pDst[itDst] += pKernel[itker] * pSrc[itSrc];
			}
		}
	}

执行时间

TestConv1D(opt) cost total Time 116
TestConv1D cost Time 0.00116

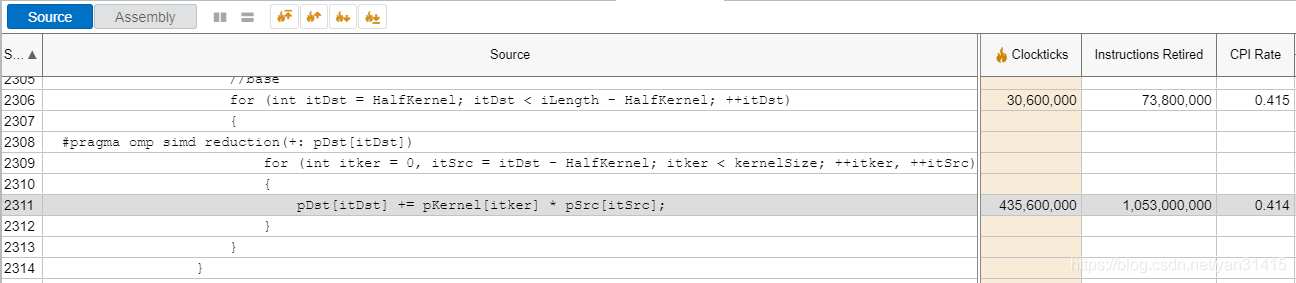

向量化版本VTune分析

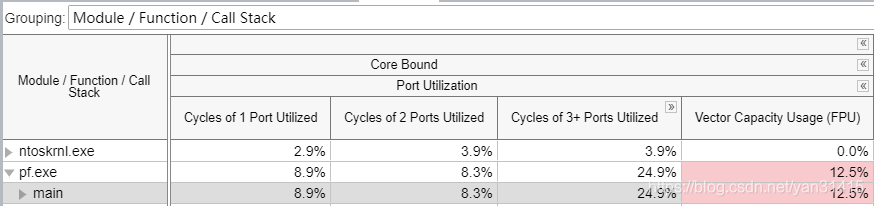

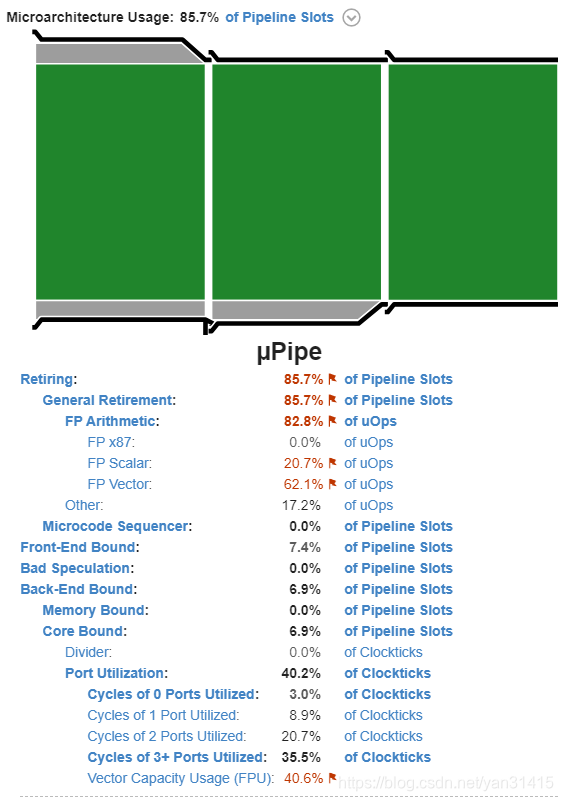

和Base版本对比，向量化程度增加，FPU指标升高。
FPU表示浮点数计算向量化的程度，关于FPU的解释：

This metric represents how the application code vectorization relates to the floating point computations. A value of 100% means that all floating point instructions are vectorized with the full vector capacity.

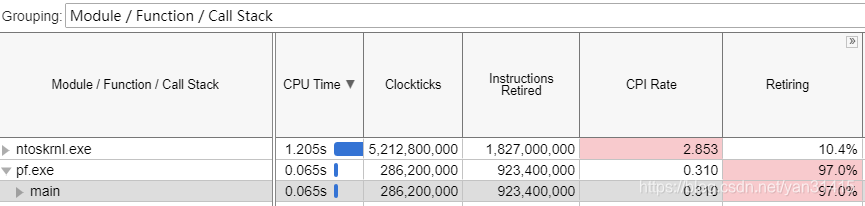

可以看到，指令数量上Base版本是优化版本的五倍左右，两个版本CPI相差不大，这可以解释速度提高的原因。

总指令数量10亿数量级。

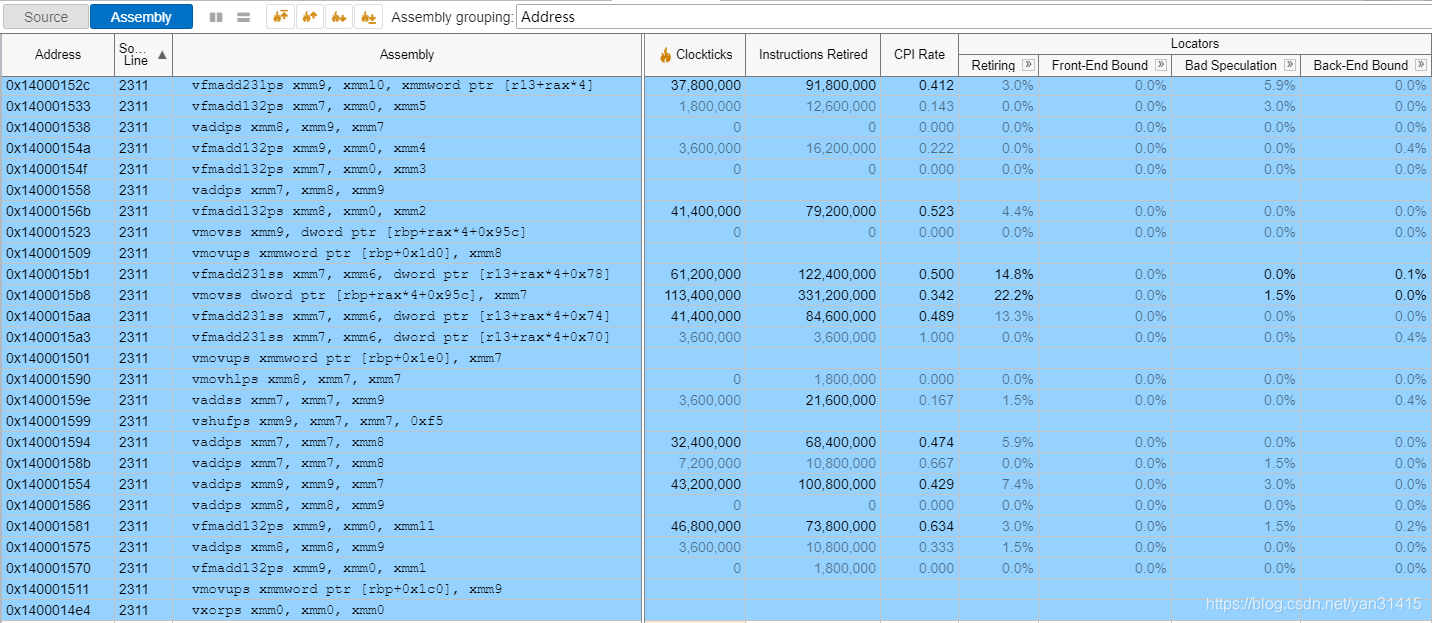

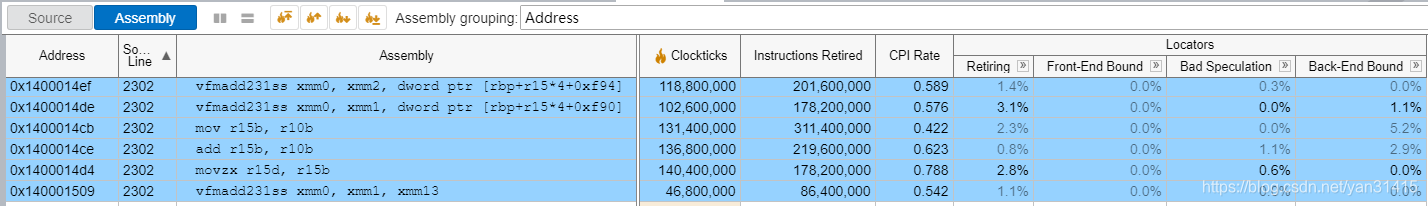

对比Base版本，优化版本的的反汇编指令中多出了fmadd231ps vaddps等向量化指令,处理xmm寄存器中数据，因此向量化一次处理4个float单元。

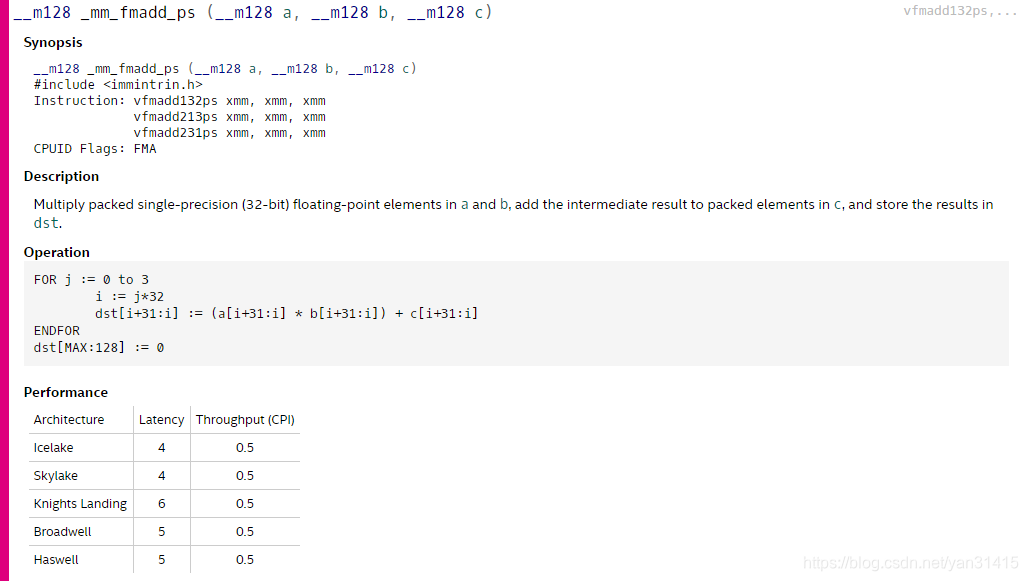

fmaddps指令解释如下：

这里即便指定了向量化优化的指令集AVX2，最终生成的代码还是无法使用ymm寄存器，原因是AVX2指令集一次能够处理8float，最内层31个float数量太少，编译器认为使用AVX2指令集效率并非最佳。

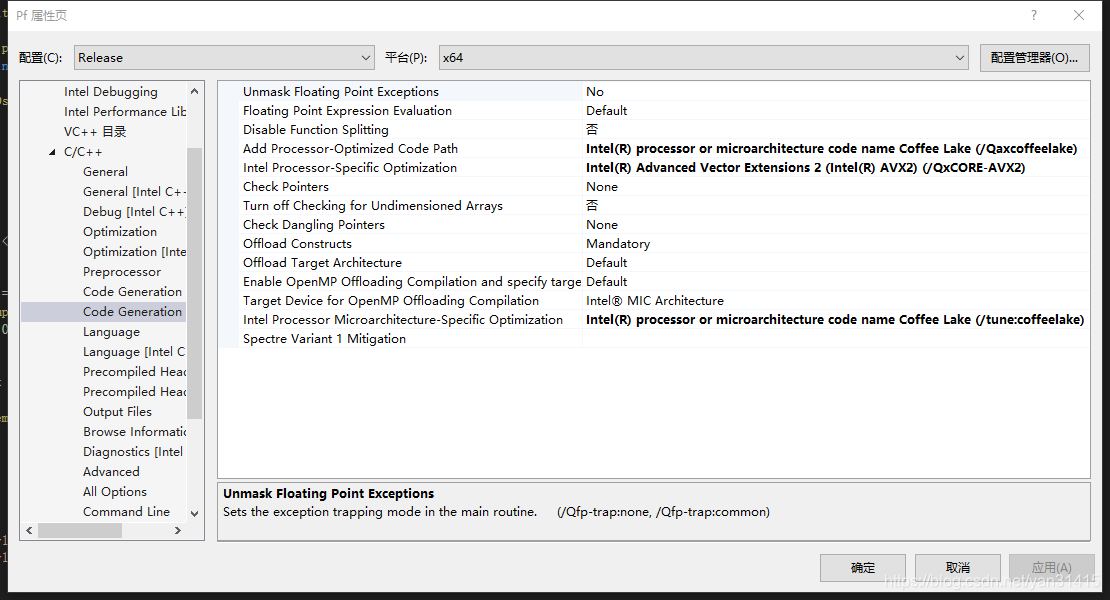

编译器配置如下：

循环转换

卷积的计算方式不止一种，可以使用滑窗法以外的计算方式。将滑窗法的计算过程分解与重组，转换循环顺序。卷积核每个元素依次与原始矩阵有效范围内元素做乘法运算，并将计算结果加到目标矩阵对应的位置。
代码实现：

void Conv1D_Opt_Cmb(float* pSrc, int iLength, float* pKernel, int kernelSize, float* pDst)
	{
		int iConvSize = iLength - kernelSize + 1;
		float* pDstTemp = pDst + kernelSize / 2;
		for (int kx = 0, start = 0; kx < kernelSize; kx++, start++)
		{
#pragma omp simd
			for (int x = 0; x < iConvSize; x++)
			{
				pDstTemp[x] += pSrc[start + x] * pKernel[kx];
			}
		}
	}

执行时间

TestConv1D(Conv1D_Opt_Cmb) cost total Time 60
TestConv1D cost Time 0.0006

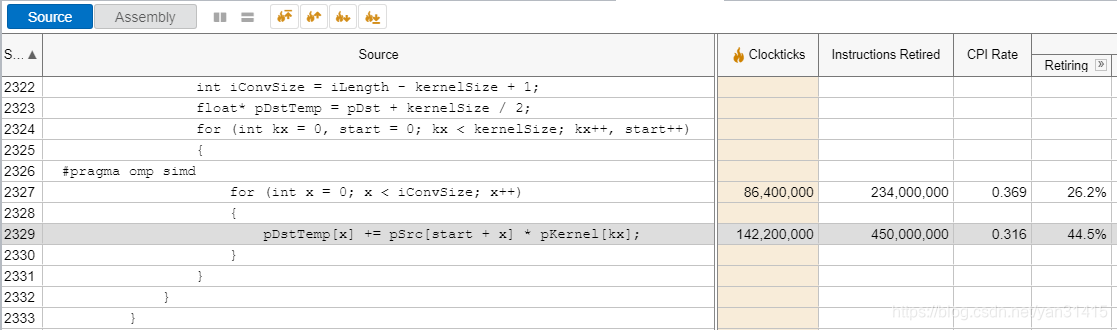

VTune分析循环转换性能

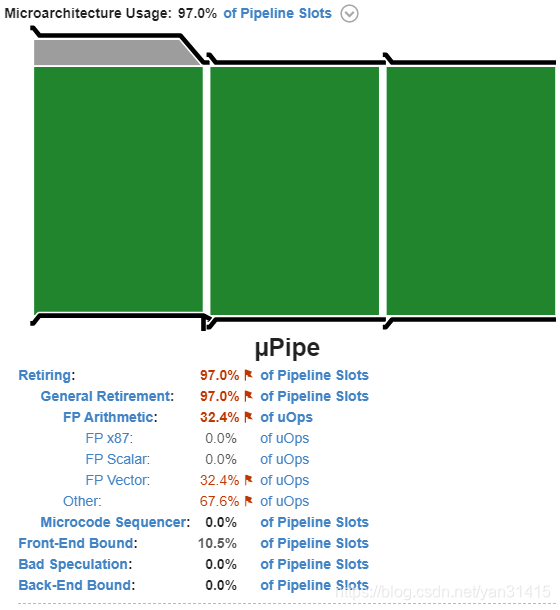

这里FPU已经不再是性能瓶颈。

整体指令数量与CPI都得到了优化。

这里执行指令数量(循环+计算)为7亿，对比Conv1D_opt减少了百分之40多，同时CPI降低到0.316

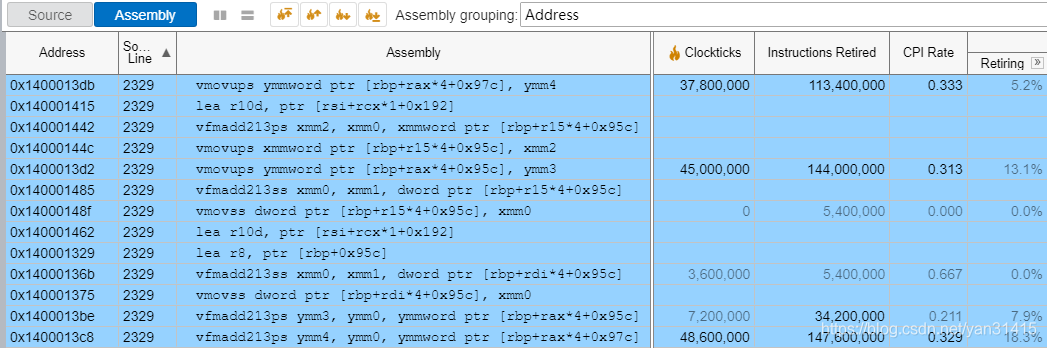

这里fma指令使用了ymm寄存器。最内层循环长度400个float，因此编译器认为使用了256位的寄存器是更高校的向量化方法。

总结

本文依次通过向量化与循环转换等优化手段，将一维卷积功能速度提高了10倍，对长度432 float数据，卷积核31 float，最终执行速度0.0006 ms。
同时可以看到，对最内层循环，循环长度越大，向量化程度越高。
