Arcgis学习3--转换图层要素、数字化、绘制平行线、用点分割线数据

1、如何将CAD数据转为ArcGIS支持的点、线、面要素图层数据？

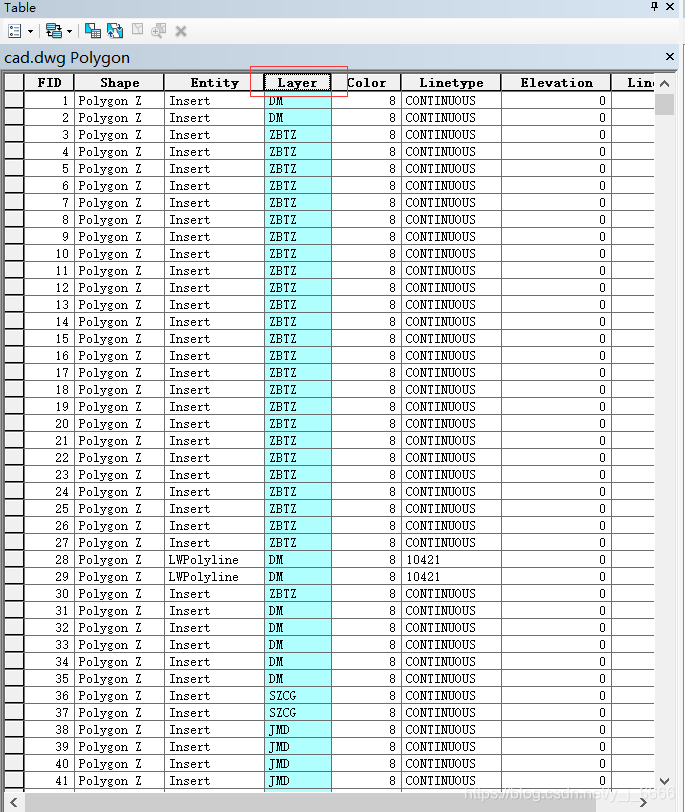

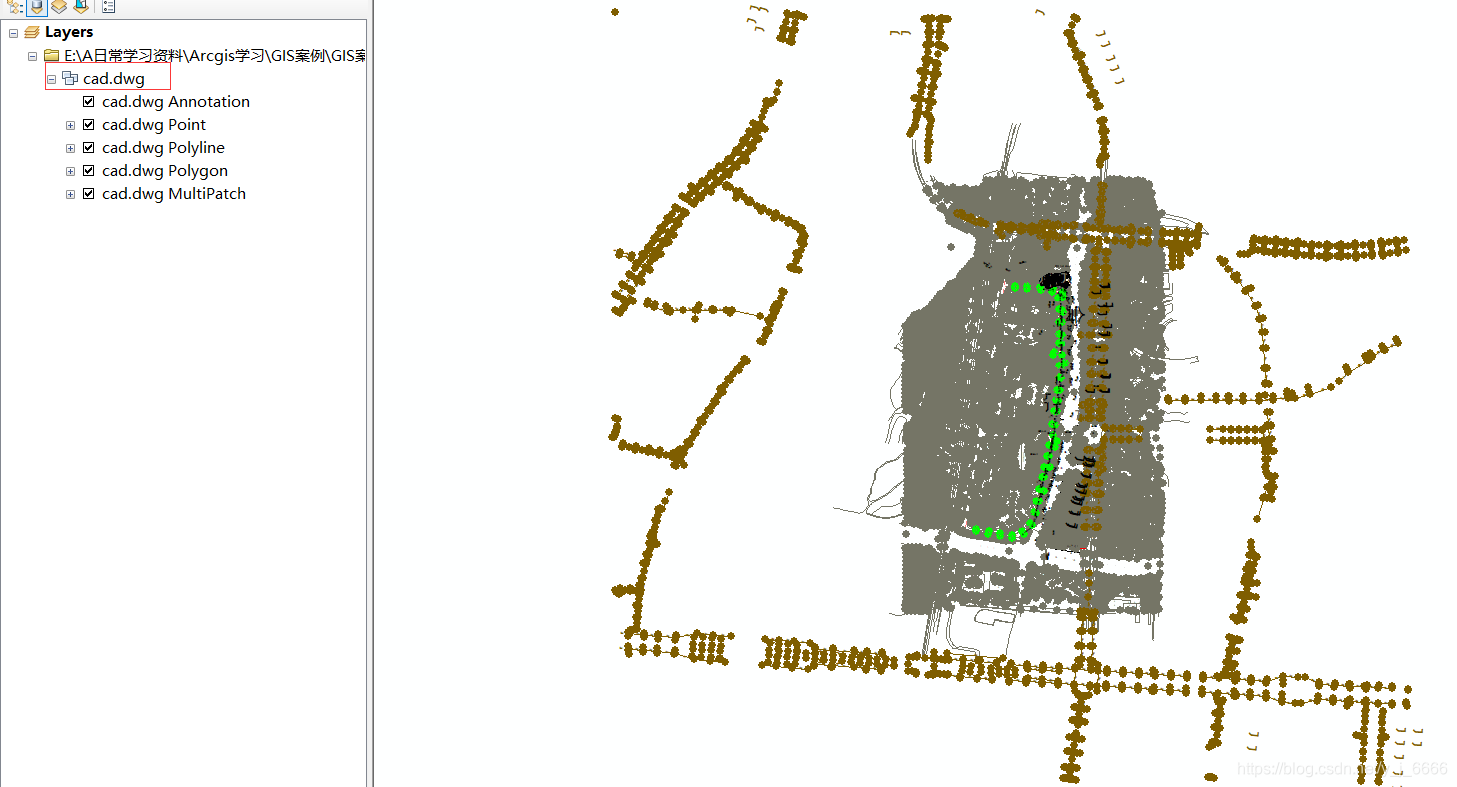

1）查看CAD数据。 打开ArcMap软件，加载CAD数据。右击cad.dwg.Polygon图层，打开其属性表，可以观察到属性表中有“Layer”字段。该字段即对应了CAD数据中各个图层的名称。


2）添加【加载数据】命令。 打开ArcCatalog，选择【菜单栏】|【自定义】|【自定义模式】，打开自定义窗口。选择【命令】选项卡，在右侧输入“加载数据”即可自动搜索该工具。在右侧命令框中列出该命令工具后，将其拖动到软件界面任意位置处。放置完毕后，点击关闭即可完成添加工作。

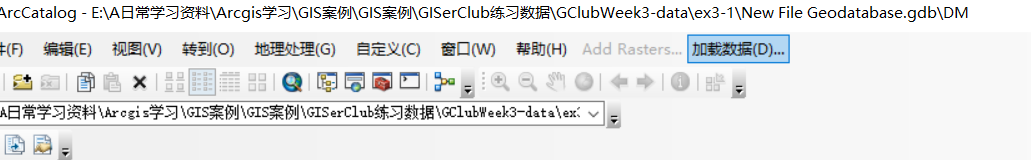

3）创建空要素类。 在ArcCatalog中将目录指定到某地理数据库，右击空白处选择【新建】|【要素类】，创建新图层DM，类型为面数据；本例中XY坐标系设置为“unknown”，其余参数都默认设置，完成。创建完毕后，可以观察到【加载数据】按钮变成可选择状态
