51单片机系列——第二步——点亮LED

点亮一颗LED相当于学习代码时写的"Hello World"，是学习单片机的第一步。

首先我们知道LED是一颗放光二极管，点亮它只需要一端接VCC，一端接地，就有电势差，即可使LED有电流通过，从而点亮LED。

我们将LED的一端接VCC电源，另一端接单片机的IO口，当IO口不输出电压，即输出0时，即可使LED两端造成电势差，LED点亮。

接下来我们看一下普中A7的原理图

简化为以下图片
（简化版为普中A2的原理图，与A7区别是，A7需要用额外的线去连接；A2是PCB主板直接连接，不需要再接线）

我们可以看到led一端接VCC，另一端接单片机的P2端口组，我们可以利用程序控制P2的8个IO口输出0，即可点了这八个LED。

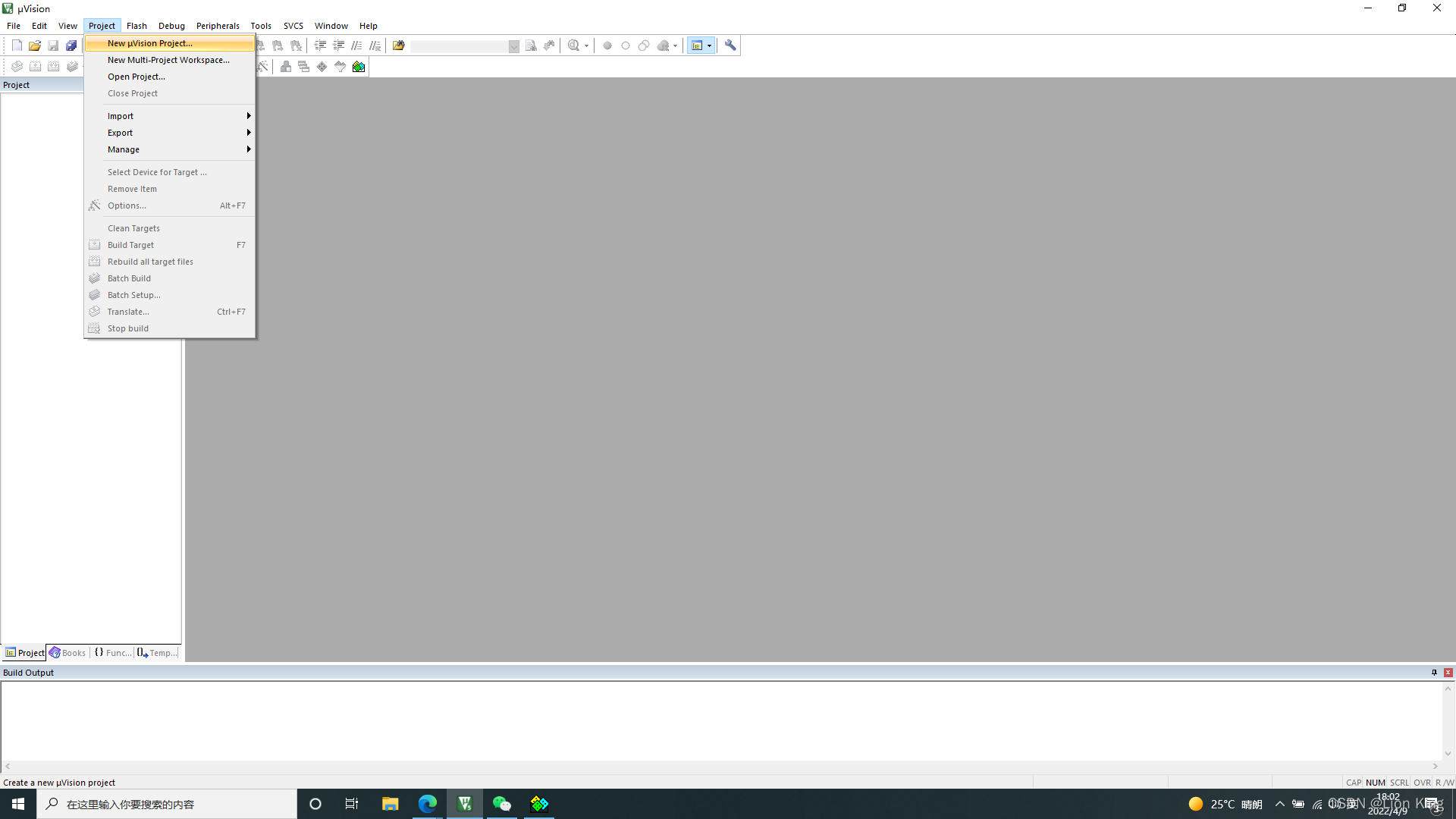

首先我们先创建一个工程

在上一篇文章中创建的文件夹按住shift+ctrl+n创建一个新的子文件夹，取名点亮LED

在这个子文件夹内创建名为project的工程

选择at89c51的单片机芯片

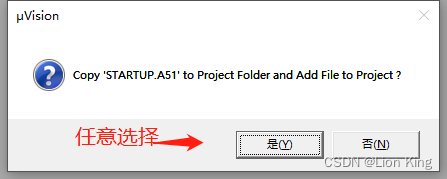

随便选

创建.c文件

将P2端口组的8个IO口全部设置成0

生成hex文件

烧录代码
如果使用的是普中A7开发板就直接选择图片上面的芯片库；如果使用的是普中A2开发板，就选择STC89C52RC/LE52RC芯片库。

将烧写程序后的单片机于LED负极连接后，可以看到单片机驱动LED点亮了。

---------------------另一种驱动方法-------------------------------------------------------

接下来我们可以使用位定义驱动单个LED灯点亮

总结一下：

以上就是驱动单片机点亮LED的两种方法了。

首先是直接针对端口组定义，如想要让第一个led点亮，二进制表示是1111 1110，它的16进制就是0xFE，这样就实现了只让P_0端口输出0。

或者可以直接对一个端口进行定义，如P_0 = 0,也可以让第一个端口输出0。
