基于ZYNQ的LVDS帧发送与帧接收

工程简介

此工程主要将cmos拍摄的图像通过LVDS发送。cmos选用斯特威sc130gs，外触发模式，2lane mipi接收。DDR缓存，VDMA读写。主控zynq7020，xc7z020clg400

为了验证LVDS发送的数据，使用另一块板子完成接收数据并写入SD卡的操作。

LVDS发送

LVDS简介

LVDS（Low Voltage Differential Signaling，低压差分信号） 是一种用于高速数据传输的电气信号标准。它采用极低的电压摆幅高速差动传输数据，可以实现点对点或一点对多点的连接，具有低功耗、低误码率、低串扰和低辐射等优点，已经被广泛应用于串行高速数据通讯场合当，如高速背板、电缆和板到板数据传输与时钟分配，以及单个PCB内的通信链路。

差分信号

LVDS是差分信号，物理层面有两条线路，在工程中发送的接口信号包括LVDS_CLK（发送时钟）、LVDS_CS（发送数据有效标志）、LVDS_DATA（发送数据）。

LVDS通信为三线差分制，即数据有效标志CS（对应管脚LVDS_CS _OUT+，LVDS_CS_OUT-），时钟信号CLK（对应管脚LVDS_CLK_OUT+，LVDS_CLK_OUT-）及数据信号DATA（对应管脚LVDS_DATA_OUT+，LVDS_DATA_OUT-）。

通信配置如下：

1. 时钟信号的占空比为50%；
2. 时钟信号的频率为40MHz，即周期为25ns；
3. 数据发送时，数据有效信号线置低，其余时段置高；
4. 数据跳变发生在CLK上升沿处。LVDS接口数据传输率为40Mbps，字节长度为8bit，有效字节长度为8bit。

差分信号转化使用sn65lvds31pwr芯片，FPGA只需提供三种单端信号即可。

如果没有对应的差分芯片，则可以通过OBUFDS原语完成差分信号转化，并施加相应的管脚约束。

串并转换

LVDS时钟频率为40MHz，数据8bit，那么对应的8位并行数据时钟为5MHz，由于使用VDMA操作DDR并且VDMA读通道最小数据位宽16bit，所以需要使用一个异步FIFO缓存数据。通过FIFO的空满信号控制VDMA读通道的数据流（tready信号）。

从FIFO中获取的8bit数据需要进行串并转换并通过LVDS发送。

最开始使用OSERDES2原语完成串并转换，SDR模式，仿真没有问题，CS信号也是跟着原语的输出做了7个周期的延时。但是最后接收端的工程搞定之后，通过ILA抓到的CS信号却跟DATA信号的延时不一致，并且每次上电延时周期还会改变，找不到问题，最后换了一种方式实现。（如果有大佬阅读到了这里，对此问题有一定想法，可以直接评论交流）

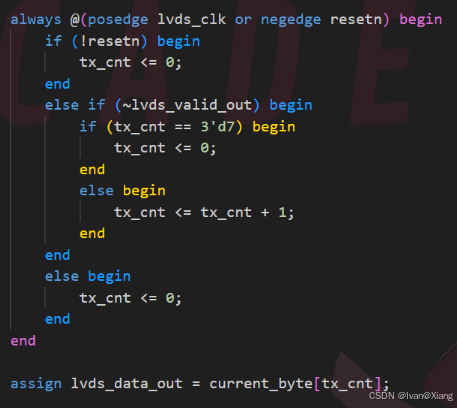

在使用原语出现BUG后，直接使用计数器来完成串并转化，实测低速40MHz的LVDS时钟下，此方法没有一点问题，CS信号与DATA也是一致的。

数据帧发送

在工程中，发送一张图像数据并不是直接一次性将数据全部发送，而是通过特定的帧格式将数据拆分成多个数据帧发送。

具体的帧格式这里就不展示了，无非就是帧头帧尾帧ID帧校验这些。

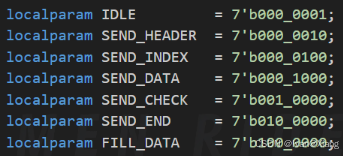

通过状态机控制数据帧的发送。

• 在初始状态，等待数据写入FIFO，PS端触发一次VDMA读取，FIFO不为空则进入发送帧头状态。
• 在发送帧头状态，将帧头的特定序列从高字节到低字节依次发送，发送完成进入下一状态。
• 在发送帧ID状态，与发送帧头步骤一致，我这是16位的帧ID，需要两个并行数据周期完成发送。
• 在发送数据状态，需先判断FIFO是否为空，只有FIFO不为空，才正常发送数据。如果FIFO为空且当前数据发送没有满足数据帧的数据域字节要求，就需要进入补充数据状态，发送FFH至满足数据域字节需求。
• 在发送校验状态，与发送帧ID基本一致，16位校验和，校验和只在数据域累加。
• 在发送帧尾状态，与发送帧头基本一致。
• 在发送补充数据状态，一直发送特定序列至填满数据域，之后进入发送校验状态。

接下来具体讲解一下，从VDMA到FIFO的数据控制。

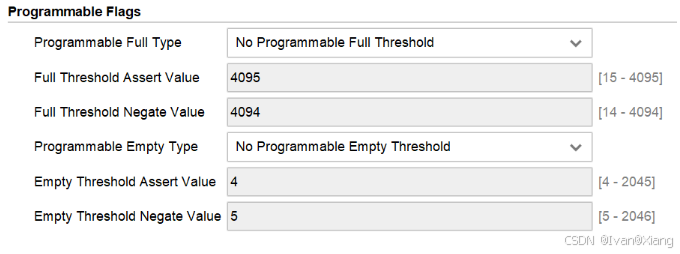

VDMA的读通道（M_AXIS_MM2S）是AXI协议，除了数据、数据有效等输出的信号还包含了输入的握手信号（m_axis_mm2s_tready），此信号就是流控的关键，当tready信号为高时，VDMA才会传输数据，在我们LVDS发送时，FIFO中的数据超过了多少就拉低tready信号，低于多少就拉高tready信号，工程中是传输图像数据，那么规定FIFO中的数据超过了2行图像就拉低，直至FIFO中的数据低于单个数据帧数据域的字节数时再拉高，FIFO配置时可以配置这两个信号（prog_full,prog_empty）。

LVDS接收

差分信号

接收端差分信号通过sn65lvds32信号转化为单端信号。

同样的没有芯片可以使用IBUFDS原语将差分信号转化为单端信号。

串并转换

这块其实没什么好说的了，直接贴代码。

module lvds_in (
    input lvds_clk ,
    input lvds_cs  ,
    input lvds_data ,
    input rst_n ,

    output reg [7:0] rx_data ,
    output reg       rx_dvld
);

reg [2:0] rx_cnt;
reg [2:0] reg_cnt;
reg [7:0] rx_data_reg;

always @(posedge lvds_clk or negedge rst_n) begin
    if (!rst_n) begin
        rx_cnt <= 0;
    end
    else if (~lvds_cs) begin
        if (rx_cnt == 3'd7) begin
            rx_cnt <= 0;
        end
        else begin
            rx_cnt <= rx_cnt + 1;
        end
    end
end

always @(posedge lvds_clk or negedge rst_n) begin
    if (!rst_n) begin
        reg_cnt <= 0;
    end
    else begin
        reg_cnt <= rx_cnt;
    end
end

always @(posedge lvds_clk or negedge rst_n) begin
    if (!rst_n) begin
        rx_data_reg <= 0;
    end
    else if (~lvds_cs) begin
        rx_data_reg[rx_cnt] <= lvds_data;
    end
end

always @(posedge lvds_clk or negedge rst_n) begin
    if (!rst_n) begin
        rx_data <= 0;
        rx_dvld <= 0;
    end
    else begin
        if (reg_cnt == 3'd7) begin
            rx_data <= rx_data_reg;
            rx_dvld <= 1;
        end
        else begin
            rx_data <= rx_data;
            rx_dvld <= 0;
        end
    end
end

endmodule

数据帧解析

在串并转换模块输出字节数据后，一般需要对这些数据进行解析，按照发送时的数据帧协议把图像数据输出，这里的实现思路其实跟发送时的基本一样，设计状态机、检测序列等等。在工程中，并没有加上数据帧解析，虽然也写了代码仿真也过了，但是目前是直接将数据帧全部数据都保留下来。

DMA写入DDR

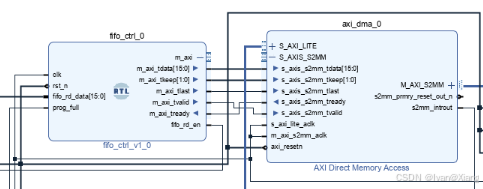

得到8位数据后，需要将数据拼接为16位数据（图像像素为2字节），这里也是用到了异步FIFO，8位写入，16位读出。这里设计了一个FIFO读控制模块，用来输出符合DMA写通道的数据流。

这里的逻辑很简单，当FIFO中数据超过一数据帧字节数时（prog_full拉高）触发一次读，每一次读都读取一帧字节数（包含帧头帧尾这些）。由于写入端是5Mhz的8位数据写入，而读取则是50MHz16位读取，所以不用担心溢出的问题。

需要注意的是FIFO的读使能信号一定是在s_axis_s2mm_tready信号为高时才拉高，否则会丢数据。然后就是每一次触发读的最后一字节时拉高一周期的s_axis_s2mm_tlast信号用以触发中断。

SD卡数据写入

写入sd卡是在PS端完成的，读取DMA数据，写入SD卡，这些都是有很多例程的，稍微修改一下就能直接使用。我也不多做阐述，接下来贴部分代码。

#include "file_op.h"
#include "ff.h"
#include <stdio.h>

FIL recorder_file_fp;

int8_t file_create_and_open(void)
{
    FIL     fp;
    int     res;
    char    file_name_buf[20];
    for (uint32_t i=0; i<999; ++i) {
        sprintf(file_name_buf, "0:FILE_%03d.dat", (int)i);
        res = f_open(&fp,file_name_buf,FA_READ|FA_OPEN_EXISTING);
        if (FR_OK != res) {
            printf("file_create_and_open, file res: %d\r\n", res);
            break;
        }
        f_close(&fp);
    }

    res = f_open(&recorder_file_fp,file_name_buf,FA_WRITE|FA_CREATE_ALWAYS);
    if (FR_OK != res) {
        printf("file open failed, res: %d\r\n", res);
        return -1;
    }
    else return 0;
}

void file_close(void)
{
    f_close(&recorder_file_fp);
}

int8_t file_write(uint8_t *buf, uint32_t data_len)
{
    uint32_t writen;
    f_write(&recorder_file_fp, buf, data_len, (UINT*)&writen);
    f_sync(&recorder_file_fp);
    return 0;
}

实现

工程也是实现了两块板卡间的LVDS收发通讯，实测下来写入SD卡的数据与发送的数据（加上帧头等）完全一致。
