3D游戏编程与设计作业09

最新推荐文章于 2022-12-05 22:16:24 发布
原创 最新推荐文章于 2022-12-05 22:16:24 发布 · 599 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

3D游戏编程与设计作业09

UGUI基础

画布

基础概念

  • 画布(Canvas)：是绘图区域，同时是UI元素的容器。容器中UI元素及其子UI元素都将绘制在其上。拥有Canvas组件的游戏对象都有一个画布，它空间中的子对象，如果是UI元素将渲染在画布上。
  • UI元素采用像素单位表示位置和尺寸
  • UI元素的显示顺序：画布种的UI元素按照它们在层次结构中出现的顺序绘制。如果两个UI元素重叠，后面的元素将出现在较早的元素之上。因此，最后一个孩子显示在最上面。
    要更改这种显示顺序，可以通过直接拖动它们在Hierarchy视图中的位置，也可通过Transform组件的方法在脚本中控制，如SetAsFirstSiling，SetAsLastSibling，SetSiblingIndex
  • 渲染模式(Render Mode)：画布组件有渲染模式设置，可用于使其在屏幕空间(Screen Space）或世界空间(World Space)中渲染
    • 屏幕空间 - 叠加(Screen Space - Overlay)
      将UI元素放置在场景顶部渲染的屏幕，画布会自动更改大小匹配屏幕。Canvas默认中心点为屏幕中心！
    • 屏幕空间 - 相机(Screen Space - Camera)
      画布放在制定的渲染摄像机前，如100的位置，画布会自动匹配为屏幕分辨率。Canvas默认中心点为屏幕中心！
    • 世界空间(World Space)
      画布行为与场景中的其他任何对象一样，UI元素将放置在其他对象的前面或后面渲染。画布大小和位置任意设置。

测试渲染模式

  • 创建一个Button对象：GameObject->UI->Button

  • 创建一个Cube对象

  • 检查、设置以下对象属性

    • Main Camera的Position=(0,1,-10)
    • Canvas::Button的(PosX, PosY, PosZ) = (0,0,0)
    • Cube的Position=(0,0.5,0)

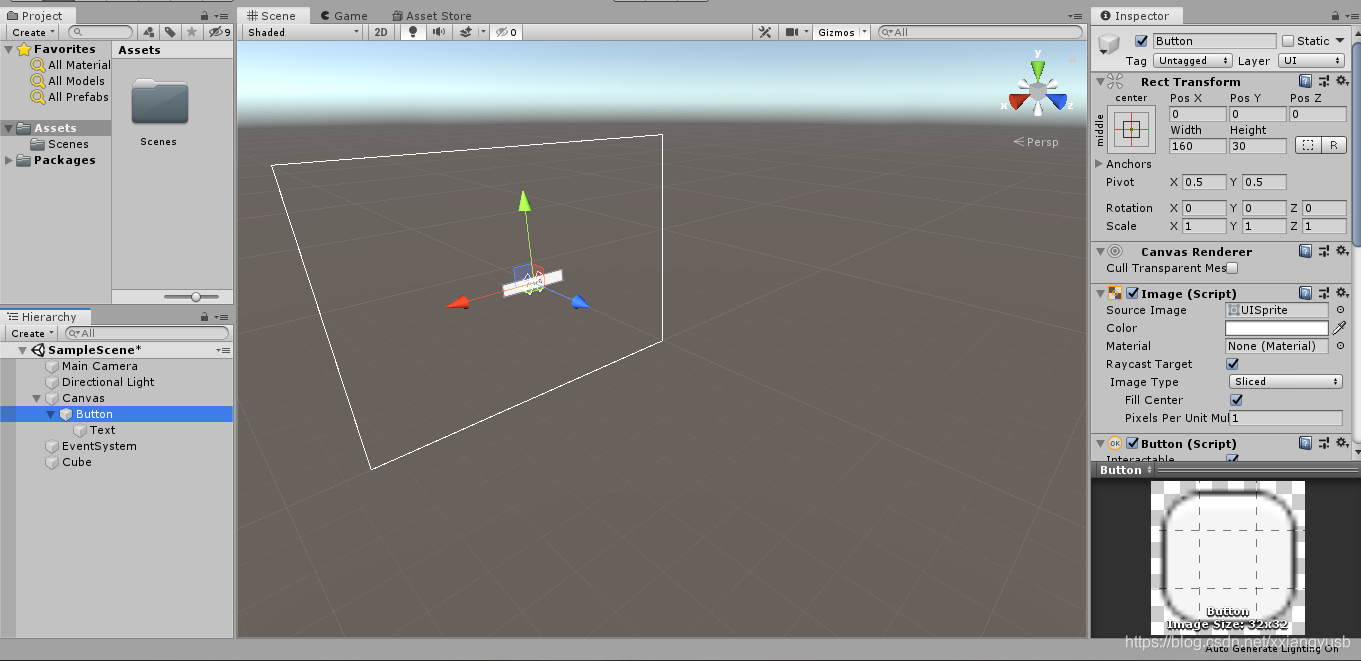

  • 使用鼠标中间滚轮在场景视图中缩小，直到看到整个画布，中间有一个Button，如图所示：

  • 选择Canvas对象的Inspector面板中Canvas组件

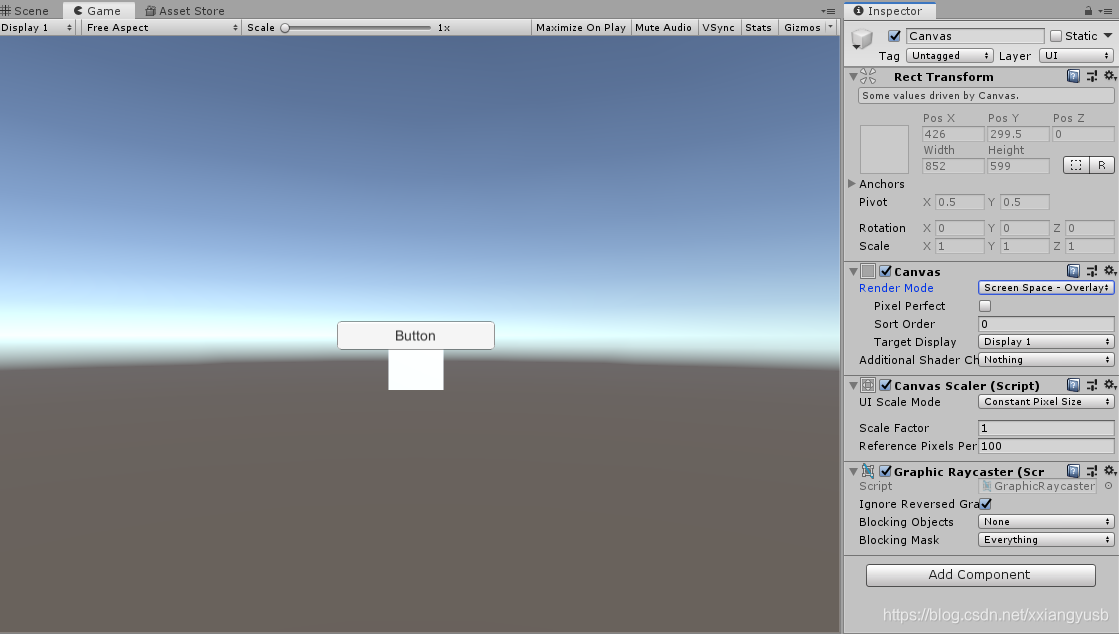

    • 设置Render Mode为Screen Space - Overlay
    • 结果：在Game视图中，可以看到Button在Cube前面

  • 选择Canvas对象的Inspector面板中Canvas组件

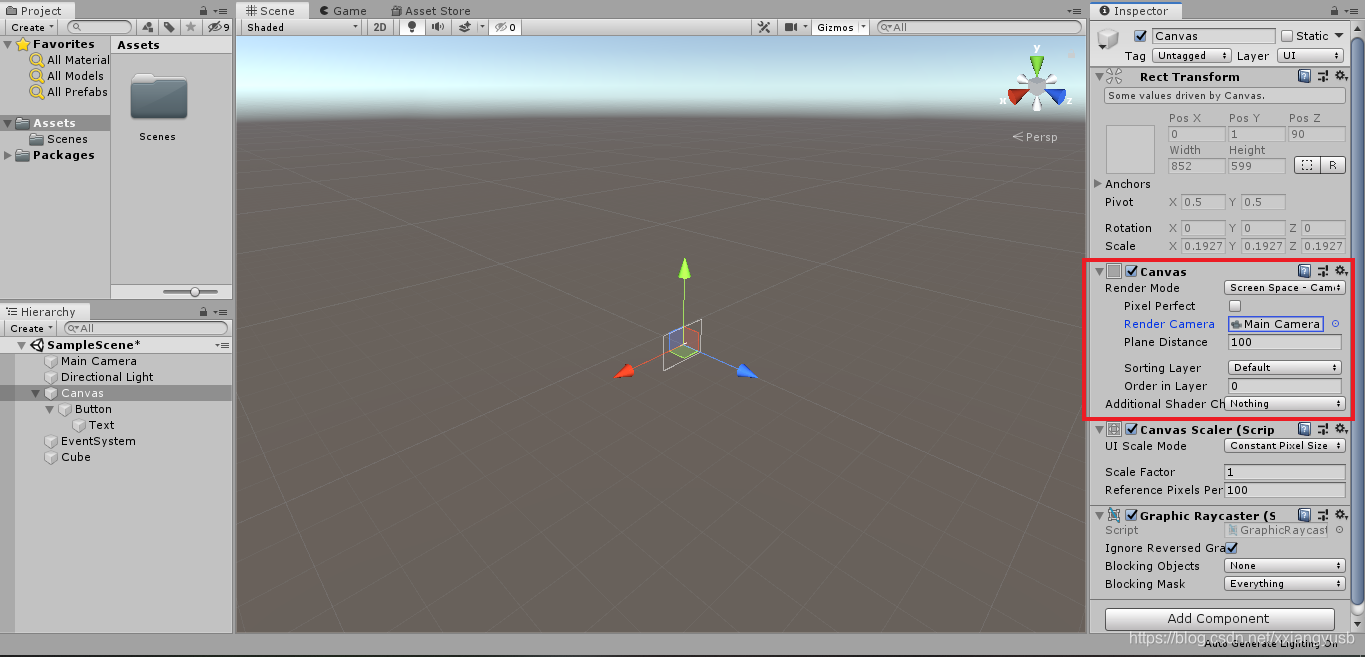

    • 设置Render Mode为Screen Space - Camera
    • 设置Render Camera为Main Camera（拖过去赋值）

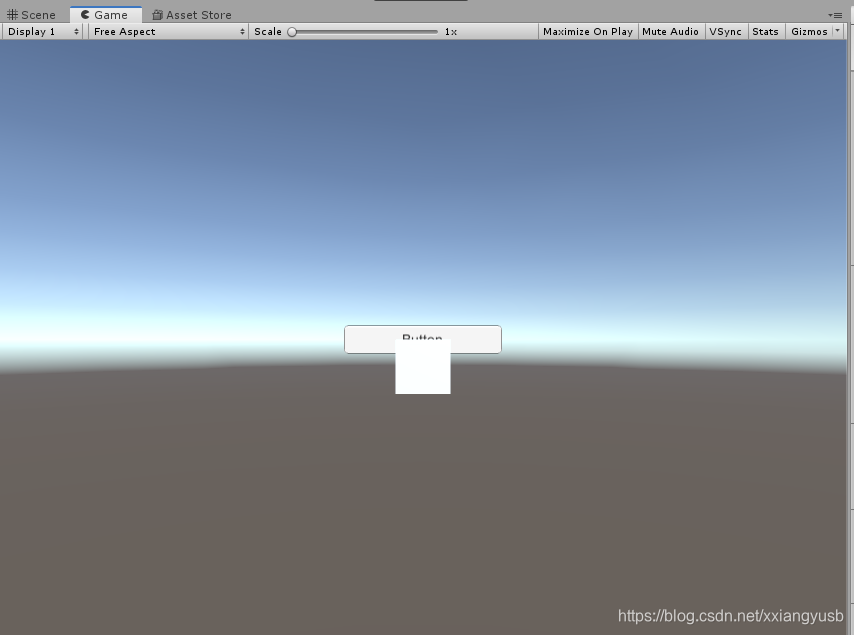

    结果：在Game视图中可以看到Button在Cube后面

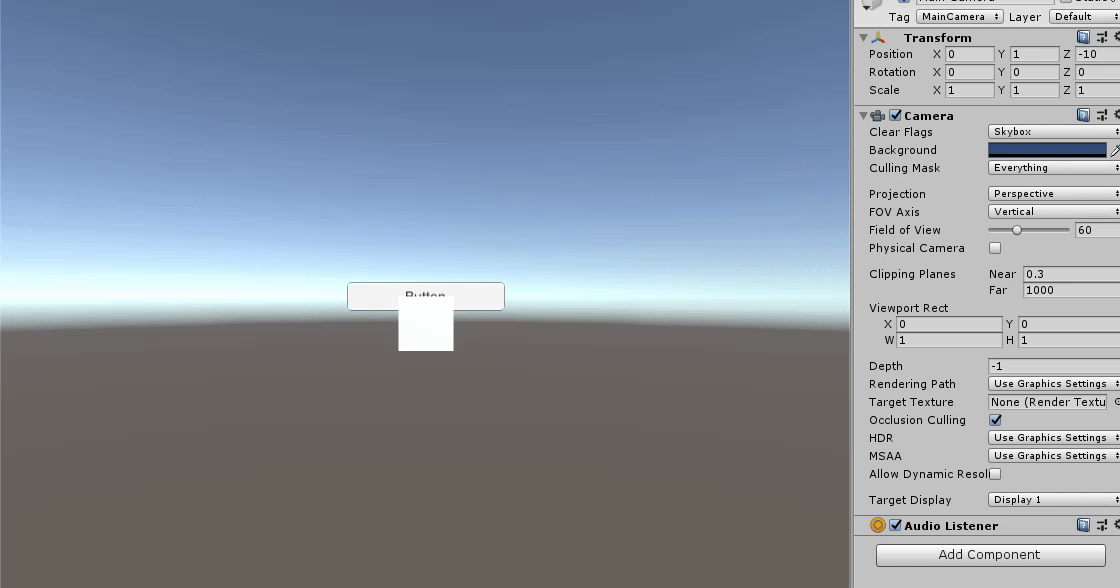

  • 选择Main Camera：

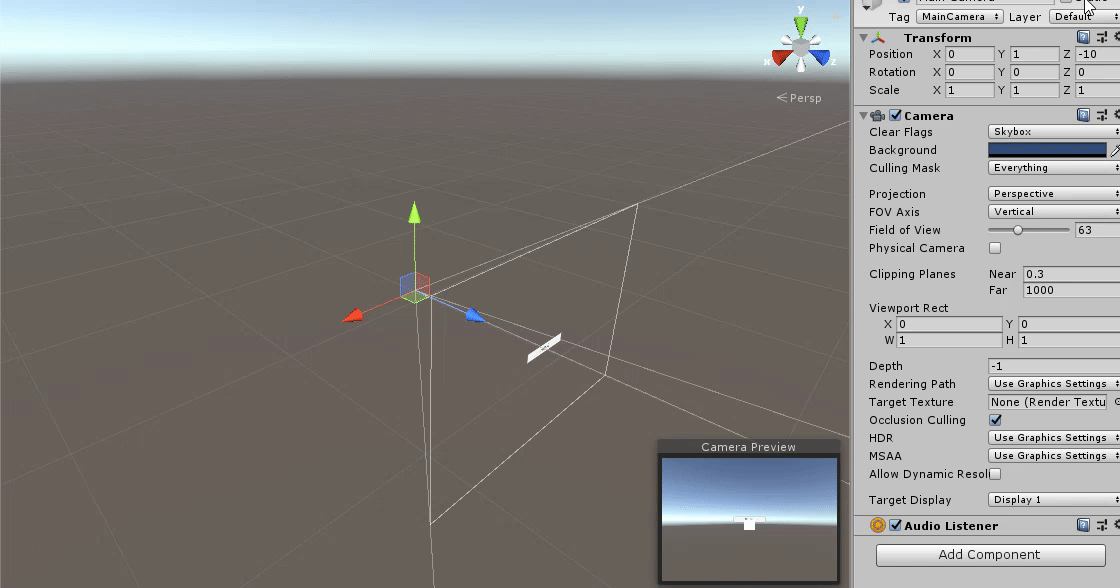

    • 在Camera组件面板中修改Filed of View
    • 结果1：在Game视图中，Cube大小发生变化，而Button保持不变
    • 结果2：在Scene视图中，画布随着视口自动改变大小

UI布局基础

基本概念

每个UI元素都被表示为一个矩形，为了相对于Canvas和其他UI元素实现定位，Unity在Transform基础上定义了Rect Transform(矩形变换)支持矩形元素在2/3D场景中变换。

  • 矩形变换
    • 位置和尺寸应使用像素，以匹配素材
    • Pivot/旋转点/轴心：旋转点在场景视图中显示为蓝色圆圈，用规范化坐标表示位置。修改Rotation属性，矩形围绕此点旋转。
    • Anchors/锚点：锚点在场景视图中显示为四个小三角形手柄（四页花）。每个叶子位置对应矩形的四个顶点。当锚点随父对象变换时，矩形的顶点与对应的锚点相对位置必须保持不变

锚点练习

  • 将场景另存为Scene2

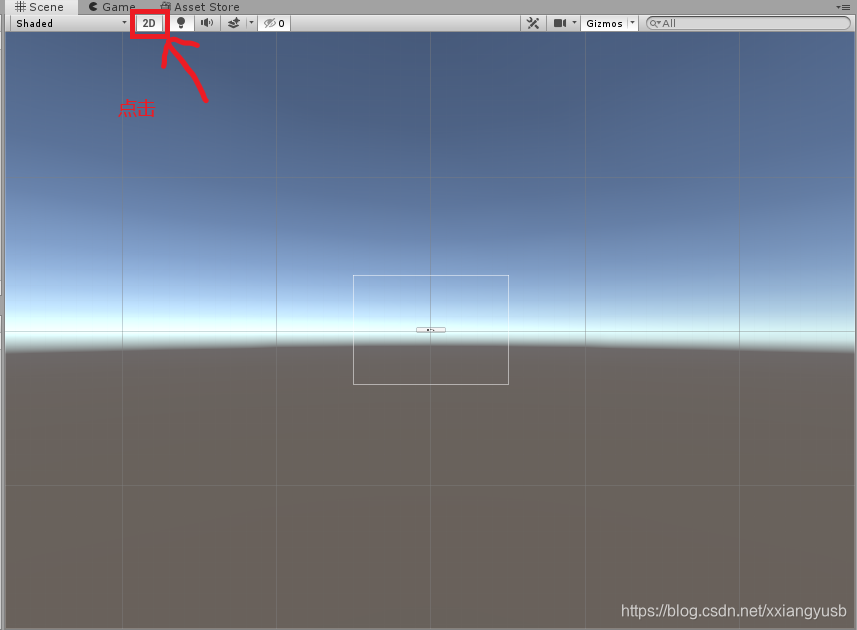

  • 将场景视图设置为2D模式
  • 使用鼠标中间滚轮在场景视图中缩小，直到看到整个画布，中间有一个Button
  • 将Canvas的Render Mode设为World Space，以便改变父对象（画布）的大小
    • 测试结果1：UI元素锚定到父级的中心。该元素保持到中心的固定偏移量

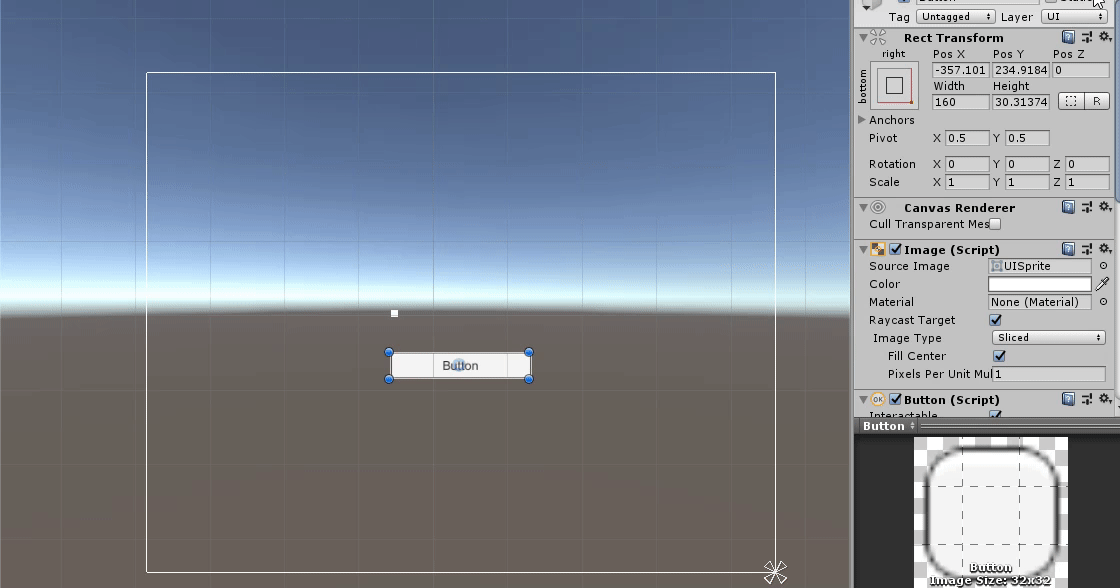

    • 测试结果2：UI元素锚定在父级的右下角，该元素保持到右下角的固定偏移量
    • 测试结果3：左侧角落的UI元素锚定在父级的左下角，右侧角落锚定在右下角，则元素的角落保持固定的偏移到它们各自的锚点
  • 实现父子元素的等比缩放的方式：选择Canvas，直接在场景视图中对Canvas进行缩放即可

UI组件与元素

基本概念

UI部件都是用Script开发的自定义组件。包括在UI、Layout和Rendering等分类中。

  • 可视化组件：包括
    • Text：显示文本的文本区域。可以设置字体样式、大小等文本功能
    • Image：显示图片的区域。可以设置GUI精灵、色彩
    • Raw Image：原始图像采用纹理，进行UV矩形贴图
    • Mask：不是一个可见的UI控件。它将子元素限制(即“掩蔽”)为父元素的形状。如果孩子比父控件大，那么只有适合父节点Mask的部分是可见的
    • Effects：应用各种简单的效果，例如简单的投影或轮廓
      更多详细说明可参考官方文档
  • UI交互元素：UI交互元素是GameObject，它拥有UI交互组件、UI可视化组件及相关组件的组合，以及一些UI子元素构成，以方便用户在设计场景中创建交互界面
    • Button
    • Toggle
    • Toggle Group
    • Slider
    • Scrollbar
    • Dropdown
    • Input Field
    • Scroll Rect(Scroll View)
      更多详细说明可以参考官方文档

Mask练习

  • 将场景另存为Scene3，将除Main Camera和Directional Light以外的对象删掉
  • 将如下所示的图片拖入Assets/Texture目录中，作为纹理图像
  • 创建Panel对象：GameObject->UI->Panel
  • 在Panel下添加Raw Image对象：右键Panel->UI->Raw Image

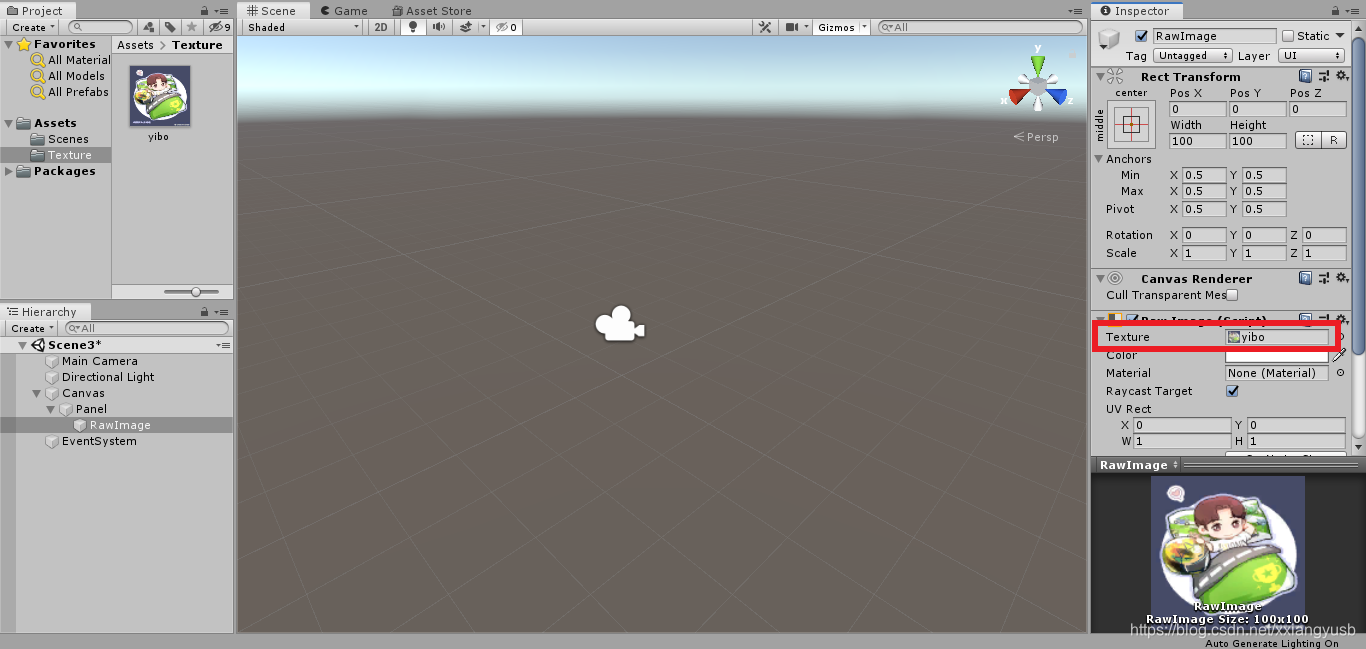

  • 将前面的纹理图像拖入Raw Image的Textrue插槽中

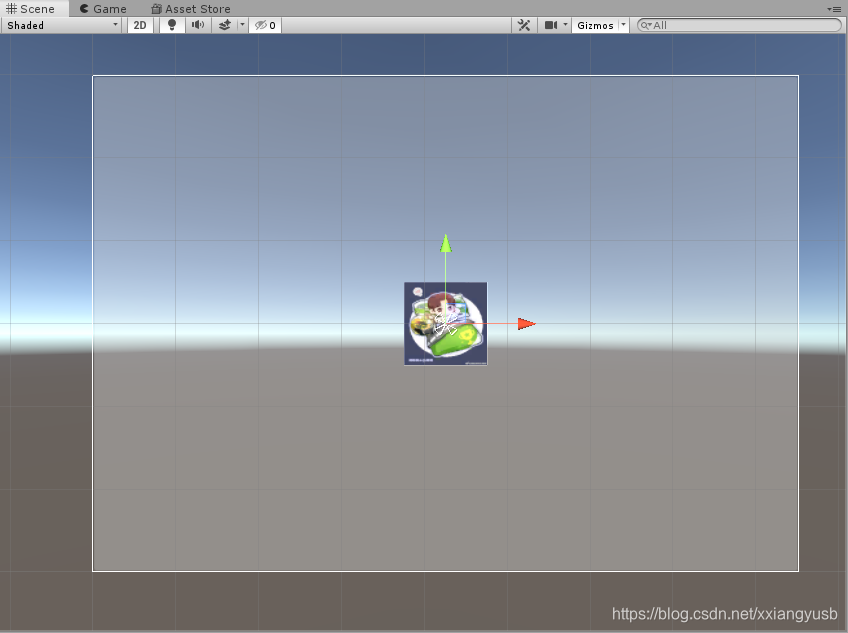

  • 将场景视图设置为2D，并缩放至能看到整个画布
  • 选择Panel对象

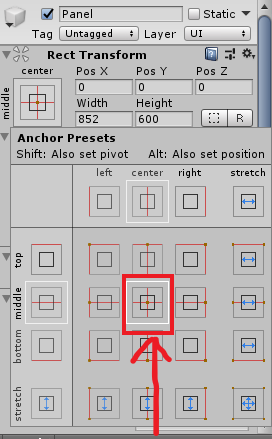

    • 在Rect Transform组件选择Anchor Presets为(middle, center)

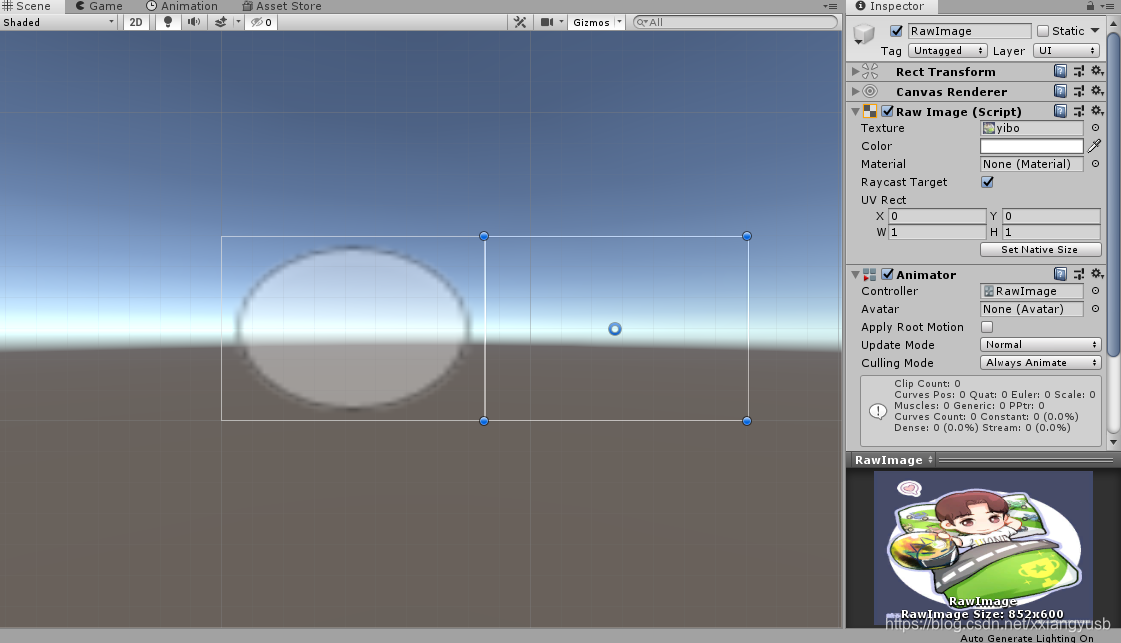

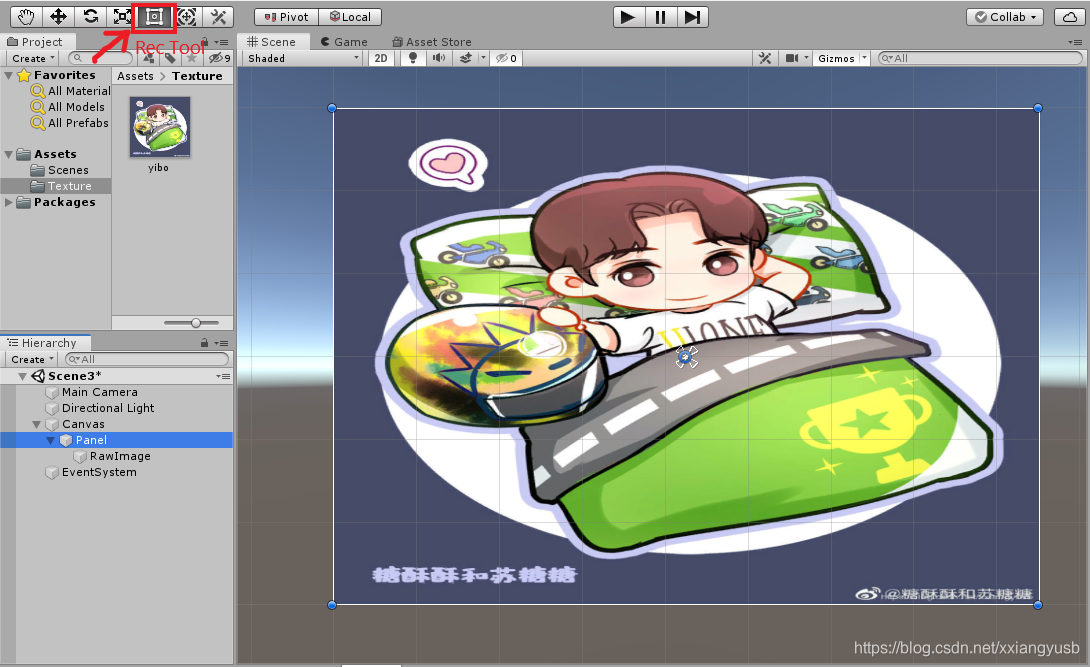

    • 用Rect Tool，将Panel与图片的大小调为一致
      RecTool
    • 添加Mask组件
    • 选择Image组件，选择Source Image为Knob

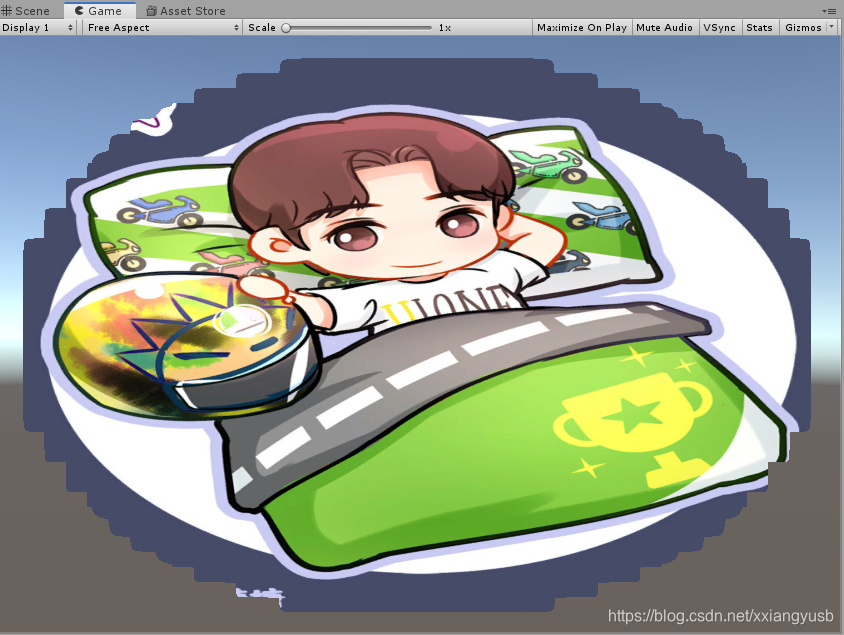

  • 在Game视图中，可看到如下效果图：

动画练习

  • 添加Animation编辑视图：Window->Animation->Animation
  • 选择Raw Image
  • 在视图Animation中，点击create按钮，则系统将在该对象上创建动画组件、动画控制器、动画文件，将文件保存为tets1.anim
    • Add Property->Rect Transform->Archored Position->+

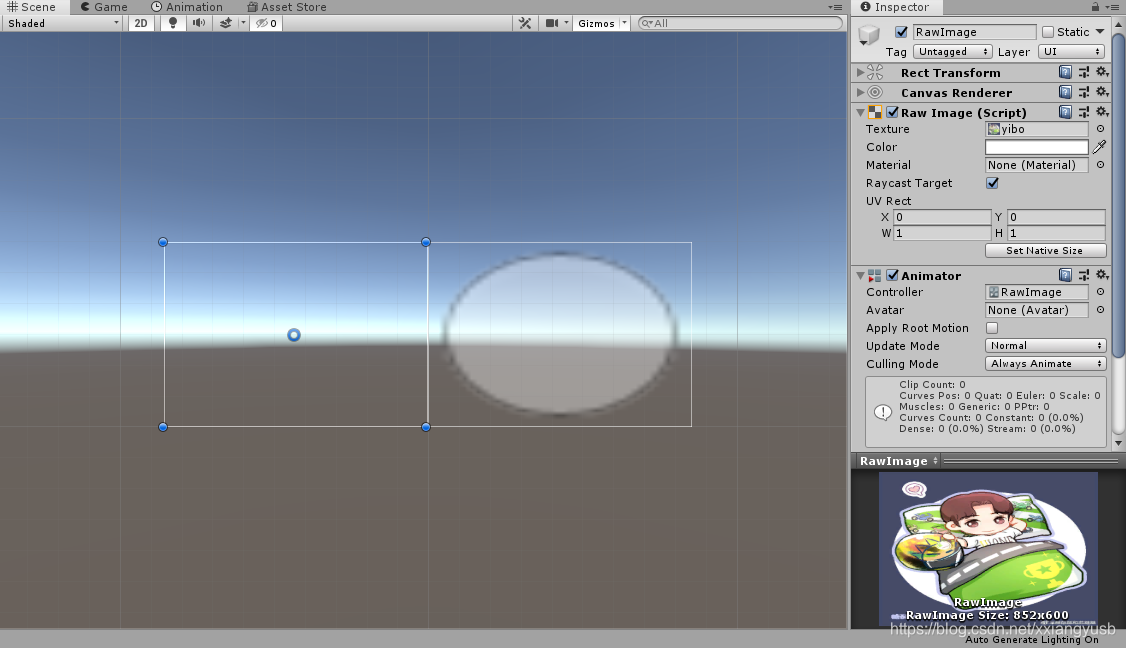

  • 选择Scene视图，移动Raw Image到Panel左边
  • 选择Animation视图，（记得先开启录制）在0s位置添加关键帧，将播放位置标线放置在最后
  • 选择Scene视图，移动Raw Image到Panel右边
  • 选择Animation视图，在最后位置添加关键帧

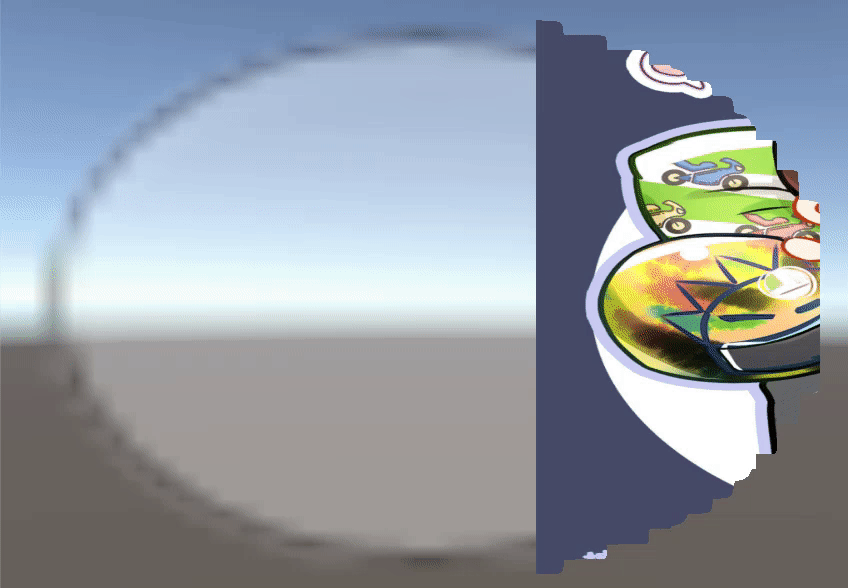

  • 运行动画：

富文本测试

为了显示格式复杂的文字，Unity提供了类似HTML标签，控制字体、字号、颜色。

  • 在Canvas下添加Text元素

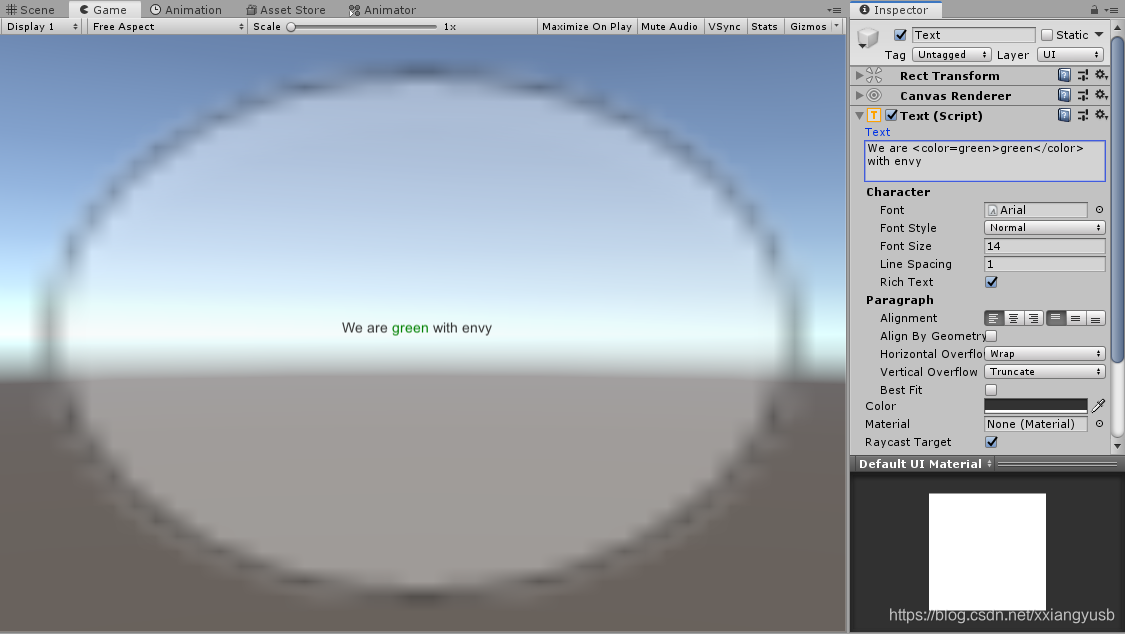

  • 在Text组件中输入：We are <color=green>green</color> with envy
  • 结果：

简单血条

给动画人物Ethan添加Health Bar

  • 将场景另存为Scene4，将除Main Camera和Directional Light以外的对象删掉
  • 在Assets Store中下载并导入Standard Assets
  • 添加一个Plane对象：GameObject->3D Object->Plane
  • 将目录Assets/Standard Assets/Characters/ThirdPersonCharacter/Prefabs下的ThirdPersonController预制拖放入场景中，重命名为Ethan
  • 检查以下属性：
    • Plane的Transform的Position=(0,0,0)
    • Ethan的Transform的Position=(0,0,0)
    • Main Camera的Transform的Position=(0,1,-10)
  • 为Ethan添加画布子对象：右键Ethan->UI->Canvas
  • 添加滑条子对象作为血条：右键Ethan的子对象Canvas->UI->Slider
  • 选择Ethan的Canvas，在Inspector视图中，
    • 设置Canvas组件Render Mode为World Space
    • 设置Rect Transform组件(PosX, PosY, Width, Height)为(0,2,160,20)，此外Scale为(0.01,0.01,1)

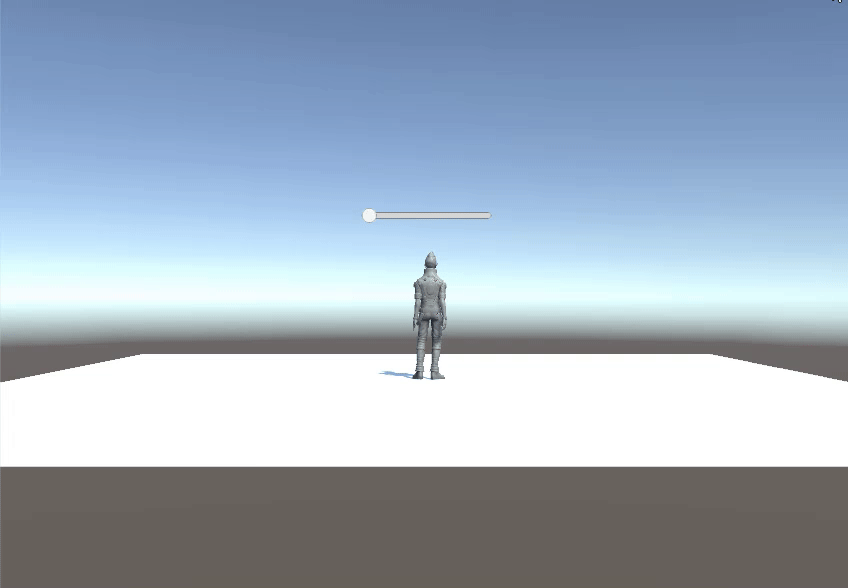

  • 运行效果：
  • 展开Slider
    • 选择Handle Slider Area，在Inspector中反勾选该对象，在层级视图中它将变灰
    • 选择Background，在Inspector中反勾选该对象，在层级视图中它将变灰

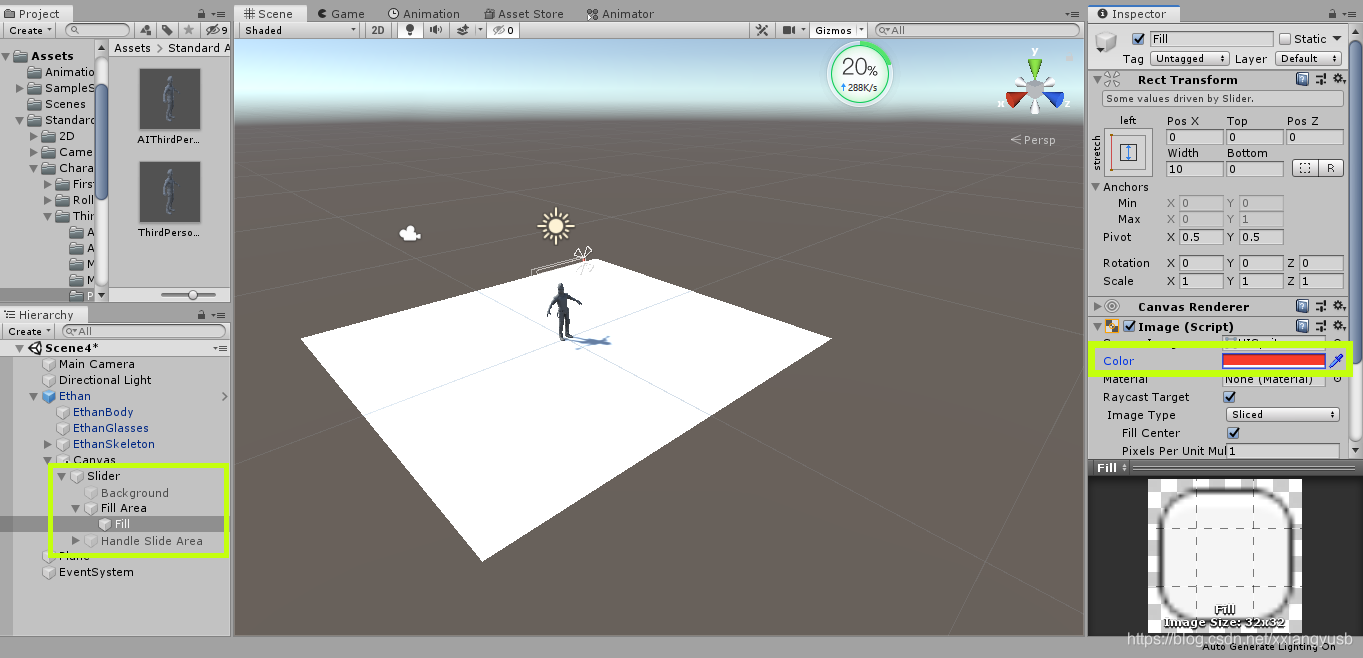

    • 选择Fill Area的Fill，修改Image组件的Color为红色

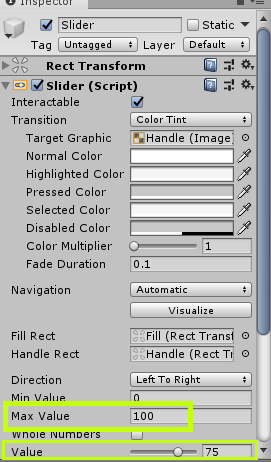

  • 选择Slider的Slider组件
    • 设置Max Value为100
    • 设置Value为75
  • 给Canvas挂载脚本LookAtCamera.cs
    using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class LookAtCamera : MonoBehaviour
{
    // Update is called once per frame
    void Update()
    {
        this.transform.LookAt(Camera.main.transform.position);
    }
}

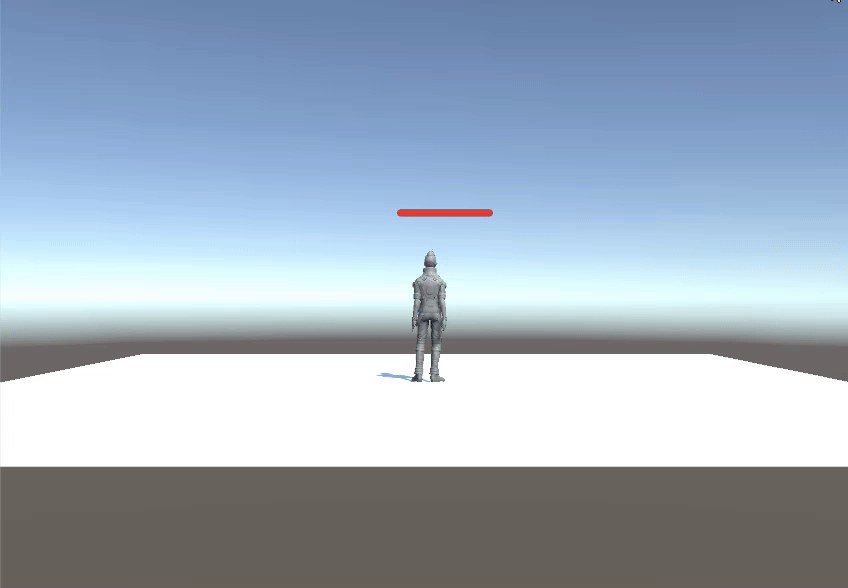

  • 运行效果：

血条(Health Bar)的预制设计

UGUI实现

  • 用UGUI制作血条的方式见前面简单血条部分
  • 将Ethan的子对象Canvas拖入Assets/Prefabs制成预制，重命名为UGUIHealthBar

IMGUI实现

  • 场景另存为Scene6，去除多余的对象，保留Main Camera，Directional Light和Plane

  • 创建一个空对象：GameObject->Creat Empty，并重命名为IMGUIHealthBar

  • 创建脚本IMGUIHealthBar.cs

    • 借助HorizontalScrollbar(水平滚动条)实现

      // 用水平滚动条的宽度作为血条的显示值
GUI.color = Color.red;
GUI.HorizontalScrollbar(HealthBar, 0, health, 0.0f, maxHealth);

    • 使用Mathf.Lerp插值计算血量，以实现血条值平滑变化，而非突变

      if (GUI.Button(HealthUp, "+"))
{
    resulthealth = resulthealth + 0.1f > 1.0f ? 1.0f : resulthealth + 0.1f;
}
if (GUI.Button(HealthDown, "-"))
{
    resulthealth = resulthealth - 0.1f < 0.0f ? 0.0f : resulthealth - 0.1f;
}
//插值计算health值，以实现血条值平滑变化
health = Mathf.Lerp(health, resulthealth, 0.05f);

    • 让滚动条跟随父对象运动
      获取父对象的位置：

      private Transform father;
...
void Start()
{
    father = this.transform.parent.transform;
    ...
}

      根据父对象的位置设置滚动条的位置：

      //血条区域
HealthBar = new Rect(Screen.width / 2 + father.position.x * father.localScale.x * 100 - father.localScale.x * 10,
    Screen.height / 2 + (father.position.z - father.localScale.y * 7) * father.localScale.z * 10,
    father.localScale.x * 100, father.localScale.z * 10);
//加血按钮区域
HealthUp = new Rect(Screen.width / 2 + father.position.x * father.localScale.x * 100 - father.localScale.x * 30
    , Screen.height / 2 + (father.position.z - father.localScale.y * 7) * father.localScale.z * 10
    , father.localScale.x * 20, father.localScale.z * 10);
//减血按钮区域
HealthDown = new Rect(Screen.width / 2 + father.position.x * father.localScale.x * 100 + father.localScale.x * 90,
    Screen.height / 2 + (father.position.z - father.localScale.y * 7) * father.localScale.z * 10,
    father.localScale.x * 20, father.localScale.z * 10);

  • 将脚本IMGUIHealthBar.cs和前面已经写好的LookAtCamera.cs挂载到IMGUIHealthBar下

  • 将IMGUIHealthBar拖入Assets/Prefabs制成预制

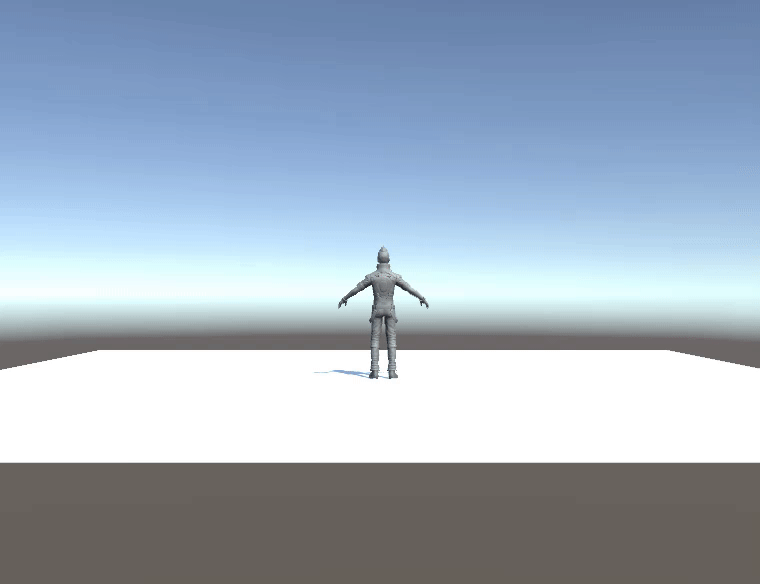

  • 运行效果：
    完整项目传送门

两种实现的比较

UGUIIMGUI
优点1. 所见即所得（WYSIWYG）设计工具，设计师也能参与程序开发
2.支 持多模式、多摄像机渲染
3. UI 元素与游戏场景融为一体的交互
4. 面向对象的编程		1. 符合游戏编程传统
2. 在修改模型，渲染模型这样的经典游戏循环编程模式中，在渲染阶段之后，绘制 UI 界面无可挑剔
3. 这样的编程既避免了 UI 元素保持在屏幕最前端，又有最佳的执行效率，一切控制掌握在程序员手中
缺点1. 没有 UIWrap 来循环 scrollview 内容
2. 暂时没有Tween组件		1. 传统代码驱动的 UI 面临效率低下
2. 难以调试

使用方式

创建一个ThirdPersonController对象，将预制UGUIHealthBar或IMGUIHealthBar拖到层级面板中，使之成为ThirdPersonController对象的子对象即可

其他参考资料

潘老师的课程网站 第九章 UI系统
Unity3D学习笔记（四）分别使用IMGUI和UGUI实现血条的预制设计
