一，简介

本文通过USB monitor工具抓取USB FS HID设备枚举过程的协议，来分析USB HID设备在电脑的枚举过程，供参考。

二，枚举过程协议分析

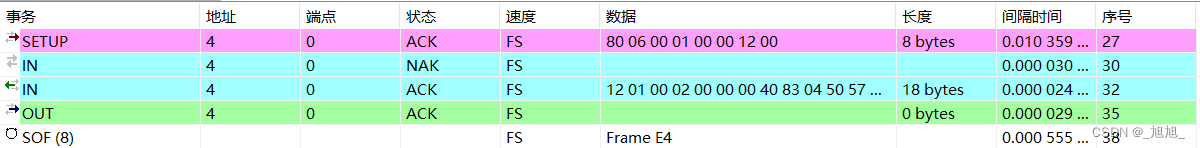

2.1 复位并获取设备描述符

在这里插入图片描述
主机发送：

80 06 00 01 00 00 40 00
//获取设备描述符
0x80,        // bmRequestType: Dir: D2H, Type: Standard, Recipient: Device
0x06,        // bRequest (Get Descriptor)
0x00,        // wValue[0:7]  Desc Index: 0
0x01,        // wValue[8:15] Desc Type: (Device)
0x00, 0x00,  // wIndex Language ID: 0x00
0x40, 0x00,  // wLength = 64

// 8 bytes

// best guess: USB Standard Request

从机返回：

12 01 00 02 00 00 00 40 83 04 50 57 00 02 01 02 03 01
//返回HID设备描述符
0x12,        // bLength
0x01,        // bDescriptorType (Device)
0x00, 0x02,  // bcdUSB 2.00
0x00,        // bDeviceClass (Use class information in the Interface Descriptors)
0x00,        // bDeviceSubClass
0x00,        // bDeviceProtocol
0x40,        // bMaxPacketSize0 64
0x83, 0x04,  // idVendor 0x0483
0x50, 0x57,  // idProduct 0x5750
0x00, 0x02,  // bcdDevice 4.00
0x01,        // iManufacturer (String Index)
0x02,        // iProduct (String Index)
0x03,        // iSerialNumber (String Index)
0x01,        // bNumConfigurations 1

// 18 bytes

// best guess: USB Standard Descriptor

2.2 设置USB设备地址

在这里插入图片描述

主机发送：

00 05 04 00 00 00 00 00
//设置设备地址为0x04

丛机返回：

从机返回空数据ACK代表收到地址，后续通信设备地址变成0x04

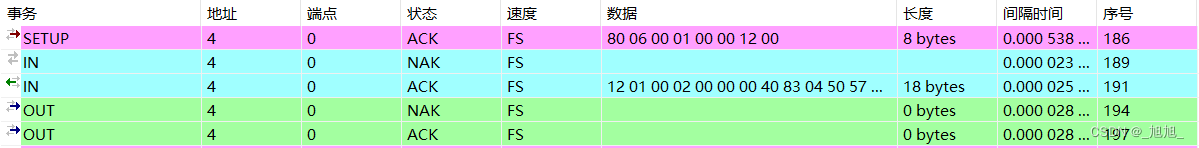

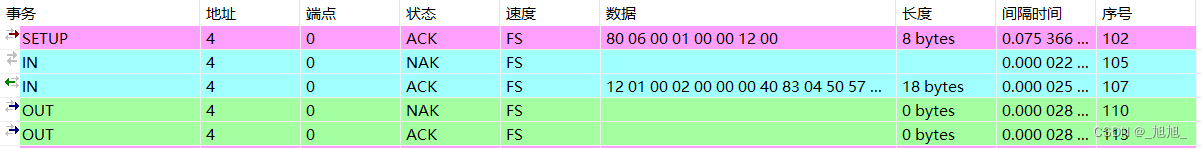

2.3 设置USB从机地址之后，再次获取设备描述符

在这里插入图片描述

主机发送：

80 06 00 01 00 00 12 00
//再次获取设备地址
0x80,        // bmRequestType: Dir: D2H, Type: Standard, Recipient: Device
0x06,        // bRequest (Get Descriptor)
0x00,        // wValue[0:7]  Desc Index: 0
0x01,        // wValue[8:15] Desc Type: (Device)
0x00, 0x00,  // wIndex Language ID: 0x00
0x12, 0x00,  // wLength = 18

// 8 bytes

// best guess: USB Standard Request

从机返回：

12 01 00 02 00 00 00 40 83 04 50 57 00 02 01 02 03 01
//返回设备描述符
0x12,        // bLength
0x01,        // bDescriptorType (Device)
0x00, 0x02,  // bcdUSB 2.00
0x00,        // bDeviceClass (Use class information in the Interface Descriptors)
0x00,        // bDeviceSubClass
0x00,        // bDeviceProtocol
0x40,        // bMaxPacketSize0 64
0x83, 0x04,  // idVendor 0x0483
0x50, 0x57,  // idProduct 0x5750
0x00, 0x02,  // bcdDevice 4.00
0x01,        // iManufacturer (String Index)
0x02,        // iProduct (String Index)
0x03,        // iSerialNumber (String Index)
0x01,        // bNumConfigurations 1

// 18 bytes

// best guess: USB Standard Descriptor

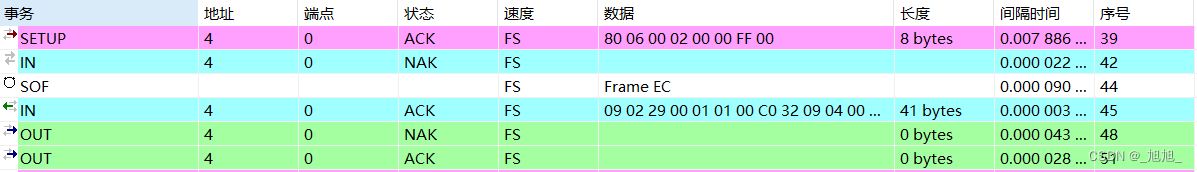

2.4 获取配置描述符

在这里插入图片描述
主机发送：

80 06 00 02 00 00 FF 00
//
0x80,        // bmRequestType: Dir: D2H, Type: Standard, Recipient: Device
0x06,        // bRequest (Get Descriptor)
0x00,        // wValue[0:7]  Desc Index: 0
0x02,        // wValue[8:15] Desc Type: (Configuration)
0x00, 0x00,  // wIndex Language ID: 0x00
0xFF, 0x00,  // wLength = 255

// 8 bytes

// best guess: USB Standard Request

从机返回：

09 02 29 00 01 01 00 C0 32 09 04 00 00 02 03 00 00 00 09 21 11 01 00 01 22 02 00 07 05 81 03 02 00 05 07 05 01 03 02 00 05
//
0x09,        // bLength
0x02,        // bDescriptorType (Configuration)
0x29, 0x00,  // wTotalLength 41
0x01,        // bNumInterfaces 1
0x01,        // bConfigurationValue
0x00,        // iConfiguration (String Index)
0xC0,        // bmAttributes Self Powered
0x32,        // bMaxPower 100mA

0x09,        // bLength
0x04,        // bDescriptorType (Interface)
0x00,        // bInterfaceNumber 0
0x00,        // bAlternateSetting
0x02,        // bNumEndpoints 2
0x03,        // bInterfaceClass
0x00,        // bInterfaceSubClass
0x00,        // bInterfaceProtocol
0x00,        // iInterface (String Index)

0x09,        // bLength
0x21,        // bDescriptorType (HID)
0x11, 0x01,  // bcdHID 1.11
0x00,        // bCountryCode
0x01,        // bNumDescriptors
0x22,        // bDescriptorType[0] (HID)
0x02, 0x00,  // wDescriptorLength[0] 2

0x07,        // bLength
0x05,        // bDescriptorType (Endpoint)
0x81,        // bEndpointAddress (IN/D2H)
0x03,        // bmAttributes (Interrupt)
0x02, 0x00,  // wMaxPacketSize 2
0x05,        // bInterval 5 (unit depends on device speed)

0x07,        // bLength
0x05,        // bDescriptorType (Endpoint)
0x01,        // bEndpointAddress (OUT/H2D)
0x03,        // bmAttributes (Interrupt)
0x02, 0x00,  // wMaxPacketSize 2
0x05,        // bInterval 5 (unit depends on device speed)

// 41 bytes

// best guess: USB Standard Descriptor

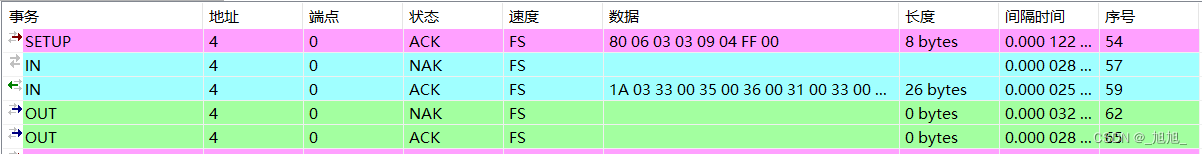

2.5 获取字符串描述符

在这里插入图片描述

主机发送：

80 06 03 03 09 04 FF 00
//
0x80,        // bmRequestType: Dir: D2H, Type: Standard, Recipient: Device
0x06,        // bRequest (Get Descriptor)
0x03,        // wValue[0:7]  Desc Index: 3
0x03,        // wValue[8:15] Desc Type: (String)
0x09, 0x04,  // wIndex Language ID: 0x0409
0xFF, 0x00,  // wLength = 255

// 8 bytes

// best guess: USB Standard Request

从机返回：

1A 03 33 00 35 00 36 00 31 00 33 00 34 00 35 00 30 00 33 00 35 00 33 00 34 00
//字符串：..3.5.6.1.3.4.5.0.3.5.3.4.

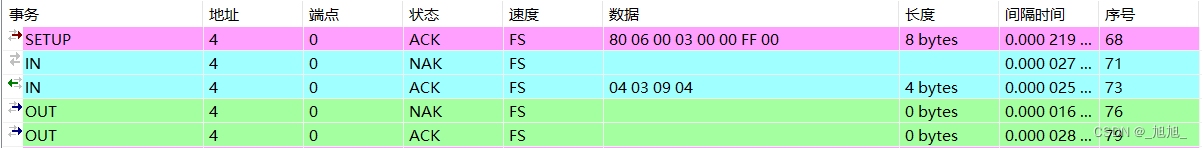

2.6 继续获取字符串描述符

在这里插入图片描述

主机发送：

80 06 00 03 00 00 FF 00
//
0x80,        // bmRequestType: Dir: D2H, Type: Standard, Recipient: Device
0x06,        // bRequest (Get Descriptor)
0x00,        // wValue[0:7]  Desc Index: 0
0x03,        // wValue[8:15] Desc Type: (String)
0x00, 0x00,  // wIndex Language ID: 0x00
0xFF, 0x00,  // wLength = 255

// 8 bytes

// best guess: USB Standard Request

从机返回：

04 03 09 04
//下条命令获取字符串描述符的时候，设置参数wIndex Language ID: 0x0409

2.7 再次获取字符串描述符

在这里插入图片描述

主机发送：

80 06 02 03 09 04 FF 00
//
0x80,        // bmRequestType: Dir: D2H, Type: Standard, Recipient: Device
0x06,        // bRequest (Get Descriptor)
0x02,        // wValue[0:7]  Desc Index: 2
0x03,        // wValue[8:15] Desc Type: (String)
0x09, 0x04,  // wIndex Language ID: 0x0409
0xFF, 0x00,  // wLength = 255

// 8 bytes

// best guess: USB Standard Request

从机返回：

3A 03 53 00 54 00 4D 00 33 00 32 00 20 00 43 00 75 00 73 00 74 00 6F 00 6D 00 20 00 48 00 75 00 6D 00 61 00 6E 00 20 00 69 00 6E 00 74 00 65 00 72 00 66 00 61 00 63 00 65 00
//返回字符串:.S.T.M.3.2. .C.u.s.t.o.m. .H.u.m.a.n. .i.n.t.e.r.f.a.c.e.

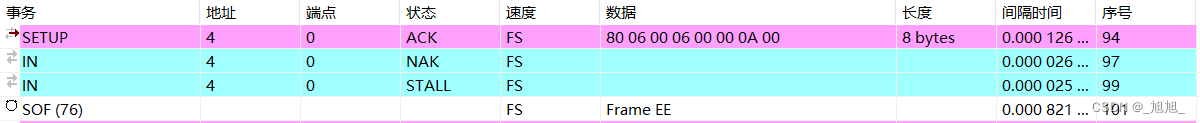

2.8 获取Device Qualifier描述符

在这里插入图片描述

主机发送：

80 06 00 06 00 00 0A 00
//
0x80,        // bmRequestType: Dir: D2H, Type: Standard, Recipient: Device
0x06,        // bRequest (Get Descriptor)
0x00,        // wValue[0:7]  Desc Index: 0
0x06,        // wValue[8:15] Desc Type: (Device Qualifier)
0x00, 0x00,  // wIndex Language ID: 0x00
0x0A, 0x00,  // wLength = 10

// 8 bytes

// best guess: USB Standard Request

从机返回：

从机返回0数据，STALL状态。

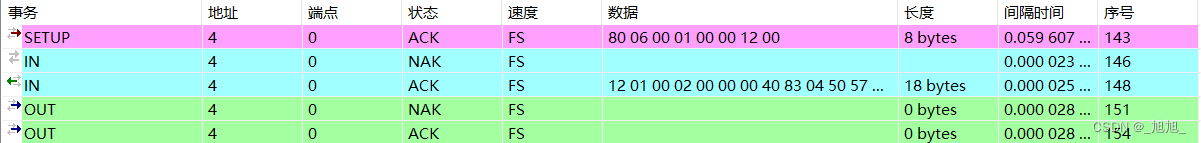

2.9 再次获取设备描述符

在这里插入图片描述

主机发送：

80 06 00 01 00 00 12 00
//
0x80,        // bmRequestType: Dir: D2H, Type: Standard, Recipient: Device
0x06,        // bRequest (Get Descriptor)
0x00,        // wValue[0:7]  Desc Index: 0
0x01,        // wValue[8:15] Desc Type: (Device)
0x00, 0x00,  // wIndex Language ID: 0x00
0x12, 0x00,  // wLength = 18

// 8 bytes

// best guess: USB Standard Request

从机返回：

12 01 00 02 00 00 00 40 83 04 50 57 00 02 01 02 03 01
//
0x12,        // bLength
0x01,        // bDescriptorType (Device)
0x00, 0x02,  // bcdUSB 2.00
0x00,        // bDeviceClass (Use class information in the Interface Descriptors)
0x00,        // bDeviceSubClass
0x00,        // bDeviceProtocol
0x40,        // bMaxPacketSize0 64
0x83, 0x04,  // idVendor 0x0483
0x50, 0x57,  // idProduct 0x5750
0x00, 0x02,  // bcdDevice 4.00
0x01,        // iManufacturer (String Index)
0x02,        // iProduct (String Index)
0x03,        // iSerialNumber (String Index)
0x01,        // bNumConfigurations 1

// 18 bytes

// best guess: USB Standard Descriptor

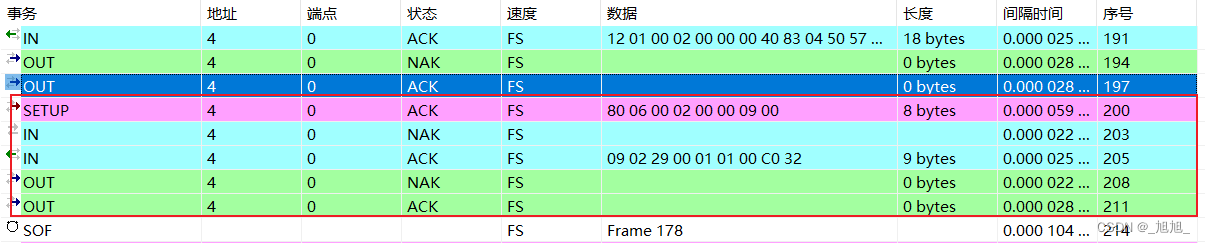

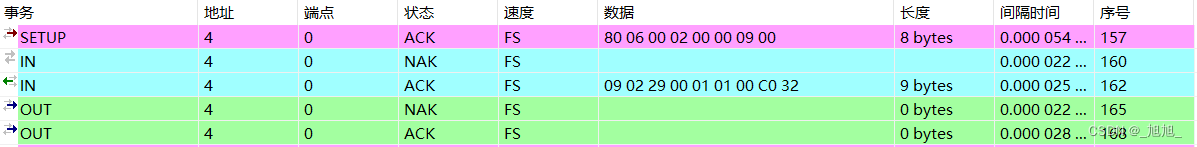

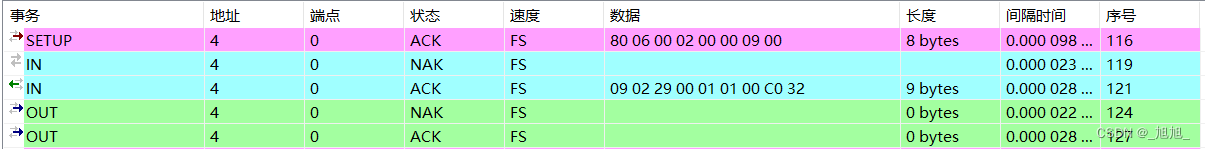

2.10 获取Configuration Descriptor

在这里插入图片描述

主机发送：

80 06 00 02 00 00 09 00
//
0x80,        // bmRequestType: Dir: D2H, Type: Standard, Recipient: Device
0x06,        // bRequest (Get Descriptor)
0x00,        // wValue[0:7]  Desc Index: 0
0x02,        // wValue[8:15] Desc Type: (Configuration)
0x00, 0x00,  // wIndex Language ID: 0x00
0x09, 0x00,  // wLength = 9

// 8 bytes

// best guess: USB Standard Request

从机返回：

09 02 29 00 01 01 00 C0 32
//返回配置描述符的长度为41个字节
0x09,        // bLength
0x02,        // bDescriptorType (Configuration)
0x29, 0x00,  // wTotalLength 41
0x01,        // bNumInterfaces 1
0x01,        // bConfigurationValue
0x00,        // iConfiguration (String Index)
0xC0,        // bmAttributes Self Powered
0x32,        // bMaxPower 100mA

// 9 bytes

// best guess: USB Standard Descriptor

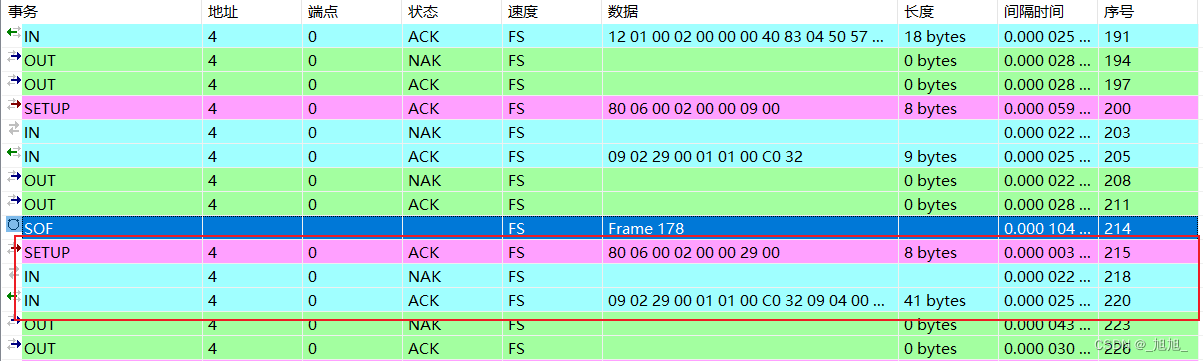

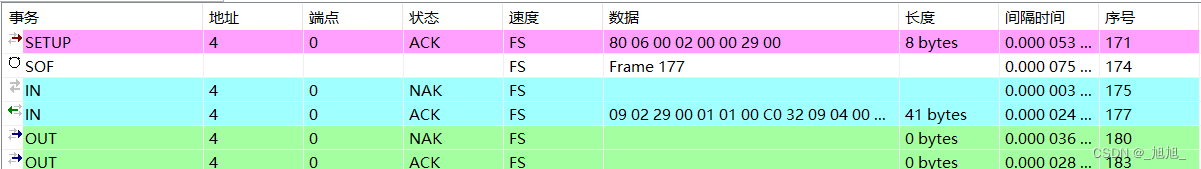

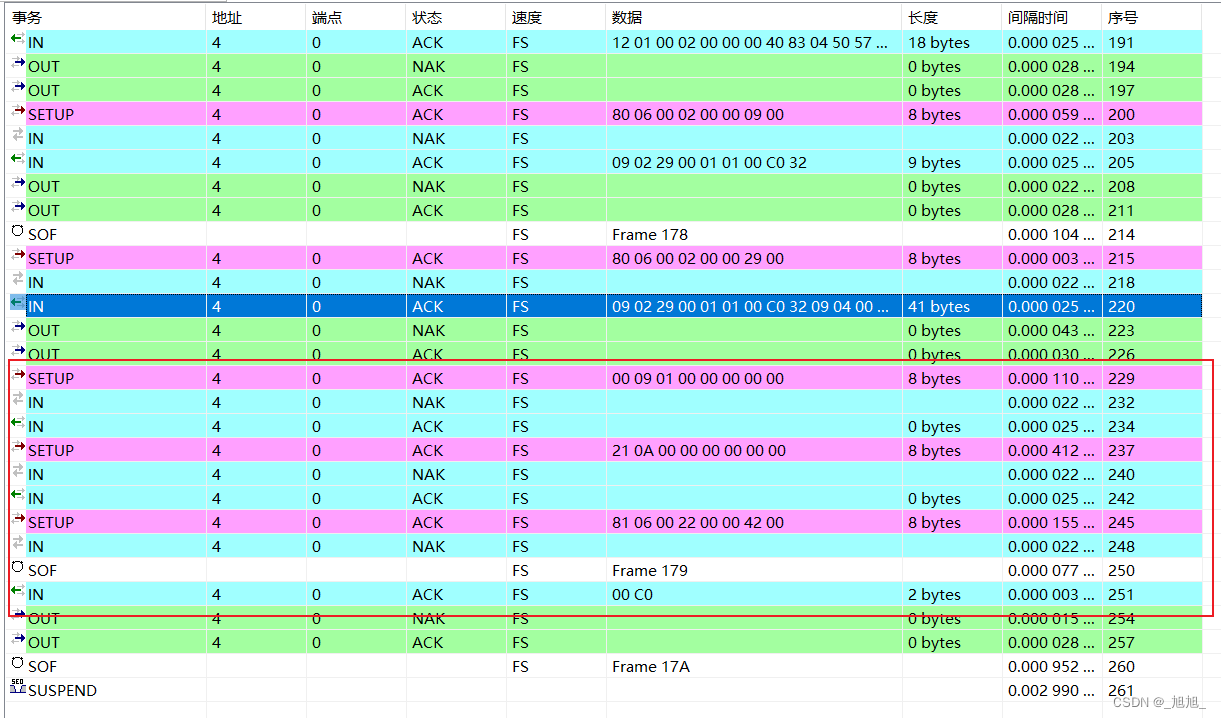

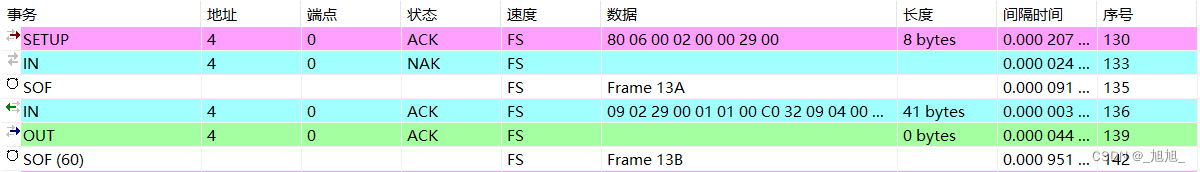

2.11 获取具体HID配置描述符信息

在这里插入图片描述

主机发送：

80 06 00 02 00 00 29 00
//获取长度为41个字节的配置描述符
0x80,        // bmRequestType: Dir: D2H, Type: Standard, Recipient: Device
0x06,        // bRequest (Get Descriptor)
0x00,        // wValue[0:7]  Desc Index: 0
0x02,        // wValue[8:15] Desc Type: (Configuration)
0x00, 0x00,  // wIndex Language ID: 0x00
0x29, 0x00,  // wLength = 41

// 8 bytes

// best guess: USB Standard Request

从机返回：

09 02 29 00 01 01 00 C0 32 09 04 00 00 02 03 00 00 00 09 21 11 01 00 01 22 02 00 07 05 81 03 02 00 05 07 05 01 03 02 00 05
//返回具体描述符信息
0x09,        // bLength
0x02,        // bDescriptorType (Configuration)
0x29, 0x00,  // wTotalLength 41
0x01,        // bNumInterfaces 1
0x01,        // bConfigurationValue
0x00,        // iConfiguration (String Index)
0xC0,        // bmAttributes Self Powered
0x32,        // bMaxPower 100mA

0x09,        // bLength
0x04,        // bDescriptorType (Interface)
0x00,        // bInterfaceNumber 0
0x00,        // bAlternateSetting
0x02,        // bNumEndpoints 2
0x03,        // bInterfaceClass
0x00,        // bInterfaceSubClass
0x00,        // bInterfaceProtocol
0x00,        // iInterface (String Index)

0x09,        // bLength
0x21,        // bDescriptorType (HID)
0x11, 0x01,  // bcdHID 1.11
0x00,        // bCountryCode
0x01,        // bNumDescriptors
0x22,        // bDescriptorType[0] (HID)
0x02, 0x00,  // wDescriptorLength[0] 2

0x07,        // bLength
0x05,        // bDescriptorType (Endpoint)
0x81,        // bEndpointAddress (IN/D2H)
0x03,        // bmAttributes (Interrupt)
0x02, 0x00,  // wMaxPacketSize 2
0x05,        // bInterval 5 (unit depends on device speed)

0x07,        // bLength
0x05,        // bDescriptorType (Endpoint)
0x01,        // bEndpointAddress (OUT/H2D)
0x03,        // bmAttributes (Interrupt)
0x02, 0x00,  // wMaxPacketSize 2
0x05,        // bInterval 5 (unit depends on device speed)

// 41 bytes

// best guess: USB Standard Descriptor

2.12 获取设备描述符

在这里插入图片描述

主机发送：

80 06 00 01 00 00 12 00
//获取设备描述符
0x80,        // bmRequestType: Dir: D2H, Type: Standard, Recipient: Device
0x06,        // bRequest (Get Descriptor)
0x00,        // wValue[0:7]  Desc Index: 0
0x01,        // wValue[8:15] Desc Type: (Device)
0x00, 0x00,  // wIndex Language ID: 0x00
0x12, 0x00,  // wLength = 18

// 8 bytes

// best guess: USB Standard Request

从机返回：

12 01 00 02 00 00 00 40 83 04 50 57 00 02 01 02 03 01
//返回具体设备描述符信息
0x12,        // bLength
0x01,        // bDescriptorType (Device)
0x00, 0x02,  // bcdUSB 2.00
0x00,        // bDeviceClass (Use class information in the Interface Descriptors)
0x00,        // bDeviceSubClass
0x00,        // bDeviceProtocol
0x40,        // bMaxPacketSize0 64
0x83, 0x04,  // idVendor 0x0483
0x50, 0x57,  // idProduct 0x5750
0x00, 0x02,  // bcdDevice 4.00
0x01,        // iManufacturer (String Index)
0x02,        // iProduct (String Index)
0x03,        // iSerialNumber (String Index)
0x01,        // bNumConfigurations 1

// 18 bytes

// best guess: USB Standard Descriptor

2.13 获取Configuration Descriptor

在这里插入图片描述

主机发送：

80 06 00 02 00 00 09 00
//
0x80,        // bmRequestType: Dir: D2H, Type: Standard, Recipient: Device
0x06,        // bRequest (Get Descriptor)
0x00,        // wValue[0:7]  Desc Index: 0
0x02,        // wValue[8:15] Desc Type: (Configuration)
0x00, 0x00,  // wIndex Language ID: 0x00
0x09, 0x00,  // wLength = 9

// 8 bytes

// best guess: USB Standard Request

从机返回：

09 02 29 00 01 01 00 C0 32
//返回配置描述符信息，长度为41个字节
0x09,        // bLength
0x02,        // bDescriptorType (Configuration)
0x29, 0x00,  // wTotalLength 41
0x01,        // bNumInterfaces 1
0x01,        // bConfigurationValue
0x00,        // iConfiguration (String Index)
0xC0,        // bmAttributes Self Powered
0x32,        // bMaxPower 100mA

// 9 bytes

// best guess: USB Standard Descriptor

2.14 获取Configuration Descriptor

在这里插入图片描述

主机发送：

80 06 00 02 00 00 29 00
//获取Configuration Descriptor
0x80,        // bmRequestType: Dir: D2H, Type: Standard, Recipient: Device
0x06,        // bRequest (Get Descriptor)
0x00,        // wValue[0:7]  Desc Index: 0
0x02,        // wValue[8:15] Desc Type: (Configuration)
0x00, 0x00,  // wIndex Language ID: 0x00
0x29, 0x00,  // wLength = 41

// 8 bytes

// best guess: USB Standard Request

从机返回：

09 02 29 00 01 01 00 C0 32 09 04 00 00 02 03 00 00 00 09 21 11 01 00 01 22 02 00 07 05 81 03 02 00 05 07 05 01 03 02 00 05
//返回HID的配置描述符信息
0x09,        // bLength
0x02,        // bDescriptorType (Configuration)
0x29, 0x00,  // wTotalLength 41
0x01,        // bNumInterfaces 1
0x01,        // bConfigurationValue
0x00,        // iConfiguration (String Index)
0xC0,        // bmAttributes Self Powered
0x32,        // bMaxPower 100mA

0x09,        // bLength
0x04,        // bDescriptorType (Interface)
0x00,        // bInterfaceNumber 0
0x00,        // bAlternateSetting
0x02,        // bNumEndpoints 2
0x03,        // bInterfaceClass
0x00,        // bInterfaceSubClass
0x00,        // bInterfaceProtocol
0x00,        // iInterface (String Index)

0x09,        // bLength
0x21,        // bDescriptorType (HID)
0x11, 0x01,  // bcdHID 1.11
0x00,        // bCountryCode
0x01,        // bNumDescriptors
0x22,        // bDescriptorType[0] (HID)
0x02, 0x00,  // wDescriptorLength[0] 2

0x07,        // bLength
0x05,        // bDescriptorType (Endpoint)
0x81,        // bEndpointAddress (IN/D2H)
0x03,        // bmAttributes (Interrupt)
0x02, 0x00,  // wMaxPacketSize 2
0x05,        // bInterval 5 (unit depends on device speed)

0x07,        // bLength
0x05,        // bDescriptorType (Endpoint)
0x01,        // bEndpointAddress (OUT/H2D)
0x03,        // bmAttributes (Interrupt)
0x02, 0x00,  // wMaxPacketSize 2
0x05,        // bInterval 5 (unit depends on device speed)

// 41 bytes

// best guess: USB Standard Descriptor

2.15 获取Device Descriptor

在这里插入图片描述

主机发送：

80 06 00 01 00 00 12 00
//Get Device Descriptor
0x80,        // bmRequestType: Dir: D2H, Type: Standard, Recipient: Device
0x06,        // bRequest (Get Descriptor)
0x00,        // wValue[0:7]  Desc Index: 0
0x01,        // wValue[8:15] Desc Type: (Device)
0x00, 0x00,  // wIndex Language ID: 0x00
0x12, 0x00,  // wLength = 18

// 8 bytes

// best guess: USB Standard Request

从机返回：

12 01 00 02 00 00 00 40 83 04 50 57 00 02 01 02 03 01
//返回设备描述符信息
0x12,        // bLength
0x01,        // bDescriptorType (Device)
0x00, 0x02,  // bcdUSB 2.00
0x00,        // bDeviceClass (Use class information in the Interface Descriptors)
0x00,        // bDeviceSubClass
0x00,        // bDeviceProtocol
0x40,        // bMaxPacketSize0 64
0x83, 0x04,  // idVendor 0x0483
0x50, 0x57,  // idProduct 0x5750
0x00, 0x02,  // bcdDevice 4.00
0x01,        // iManufacturer (String Index)
0x02,        // iProduct (String Index)
0x03,        // iSerialNumber (String Index)
0x01,        // bNumConfigurations 1

// 18 bytes

// best guess: USB Standard Descriptor

2.16 获取Configuration Descriptor

在这里插入图片描述

主机发送：

80 06 00 02 00 00 09 00
//
0x80,        // bmRequestType: Dir: D2H, Type: Standard, Recipient: Device
0x06,        // bRequest (Get Descriptor)
0x00,        // wValue[0:7]  Desc Index: 0
0x02,        // wValue[8:15] Desc Type: (Configuration)
0x00, 0x00,  // wIndex Language ID: 0x00
0x09, 0x00,  // wLength = 9

// 8 bytes

// best guess: USB Standard Request

从机返回：

09 02 29 00 01 01 00 C0 32
//
0x09,        // bLength
0x02,        // bDescriptorType (Configuration)
0x29, 0x00,  // wTotalLength 41
0x01,        // bNumInterfaces 1
0x01,        // bConfigurationValue
0x00,        // iConfiguration (String Index)
0xC0,        // bmAttributes Self Powered
0x32,        // bMaxPower 100mA

// 9 bytes

// best guess: USB Standard Descriptor

2.17 获取具体配置描述符信息

在这里插入图片描述

主机发送：

80 06 00 02 00 00 29 00
//
0x80,        // bmRequestType: Dir: D2H, Type: Standard, Recipient: Device
0x06,        // bRequest (Get Descriptor)
0x00,        // wValue[0:7]  Desc Index: 0
0x02,        // wValue[8:15] Desc Type: (Configuration)
0x00, 0x00,  // wIndex Language ID: 0x00
0x29, 0x00,  // wLength = 41

// 8 bytes

// best guess: USB Standard Request

从机返回：

09 02 29 00 01 01 00 C0 32 09 04 00 00 02 03 00 00 00 09 21 11 01 00 01 22 02 00 07 05 81 03 02 00 05 07 05 01 03 02 00 05
//
0x09,        // bLength
0x02,        // bDescriptorType (Configuration)
0x29, 0x00,  // wTotalLength 41
0x01,        // bNumInterfaces 1
0x01,        // bConfigurationValue
0x00,        // iConfiguration (String Index)
0xC0,        // bmAttributes Self Powered
0x32,        // bMaxPower 100mA

0x09,        // bLength
0x04,        // bDescriptorType (Interface)
0x00,        // bInterfaceNumber 0
0x00,        // bAlternateSetting
0x02,        // bNumEndpoints 2
0x03,        // bInterfaceClass
0x00,        // bInterfaceSubClass
0x00,        // bInterfaceProtocol
0x00,        // iInterface (String Index)

0x09,        // bLength
0x21,        // bDescriptorType (HID)
0x11, 0x01,  // bcdHID 1.11
0x00,        // bCountryCode
0x01,        // bNumDescriptors
0x22,        // bDescriptorType[0] (HID)
0x02, 0x00,  // wDescriptorLength[0] 2

0x07,        // bLength
0x05,        // bDescriptorType (Endpoint)
0x81,        // bEndpointAddress (IN/D2H)
0x03,        // bmAttributes (Interrupt)
0x02, 0x00,  // wMaxPacketSize 2
0x05,        // bInterval 5 (unit depends on device speed)

0x07,        // bLength
0x05,        // bDescriptorType (Endpoint)
0x01,        // bEndpointAddress (OUT/H2D)
0x03,        // bmAttributes (Interrupt)
0x02, 0x00,  // wMaxPacketSize 2
0x05,        // bInterval 5 (unit depends on device speed)

// 41 bytes

// best guess: USB Standard Descriptor

2.18 设置配置set config

在这里插入图片描述
主机发送：

00 09 01 00 00 00 00 00
//
0x00,        // bmRequestType: Dir: H2D, Type: Standard, Recipient: Device
0x09,        // bRequest (Set Config)
0x01, 0x00,  // wValue Config Num: 1
0x00, 0x00,  // wIndex = 0x00
0x00, 0x00,  // wLength = 0

// 8 bytes

// best guess: USB Standard Request

从机返回：

从机只返回ack，不返回具体的数据。

2.19

在这里插入图片描述

主机发送：

21 0A 00 00 00 00 00 00
//
0x21,        // bmRequestType: Dir: H2D, Type: Class, Recipient: Interface
0x0A,        // bRequest
0x00, 0x00,  // wValue[0:15] = 0x00
0x00, 0x00,  // wIndex = 0x00
0x00, 0x00,  // wLength = 0

// 8 bytes

// best guess: USB Standard Request

从机返回：

从机只返回ack，不返回具体的数据。

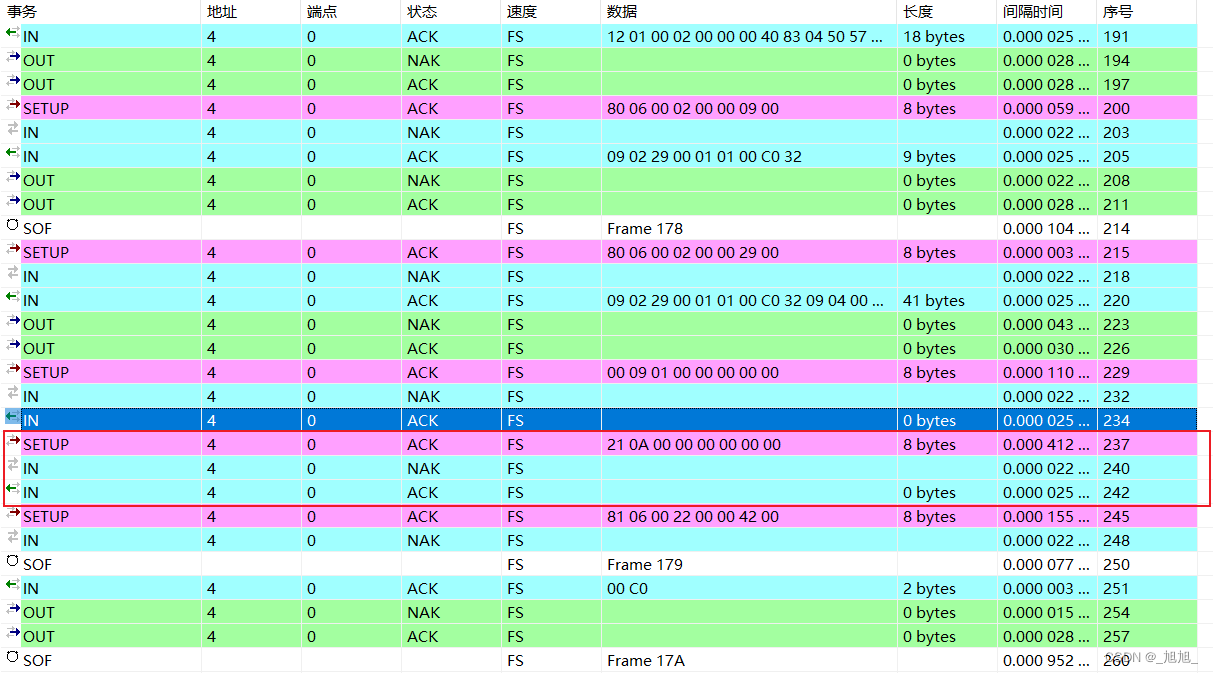

2.20

在这里插入图片描述

主机发送：

81 06 00 22 00 00 42 00
//
0x81,        // bmRequestType: Dir: D2H, Type: Standard, Recipient: Interface
0x06,        // bRequest (Get Descriptor)
0x00,        // wValue[0:7]  Desc Index: 0
0x22,        // wValue[8:15] Desc Type: (HID Report)
0x00, 0x00,  // wIndex Language ID: 0x00
0x42, 0x00,  // wLength = 66

// 8 bytes

// best guess: USB Standard Request

从机返回：

00 C0
//
0x00,              // Unknown (bTag: 0x00, bType: 0x00)
0xC0,              // End Collection

// 2 bytes

// best guess: USB HID Report Descriptor

三，总结

本文主要介绍HID设备枚举的过程协议的解析，供参考。

MTK平台 -- 关于HID协议的讲解
weixin_47456647的博客
02-19 118
The Human Interface Device (HID) ，即人机交互设备。定义了蓝牙在人机接口设备中的协议、特征和使用规程。典型的应用包括蓝牙鼠标、蓝牙键盘、蓝牙游戏手柄等。该协议改编自US HIDProtocolH OST相当于PC主机，device相当于鼠标、键盘这些USB外设ble hid中，可以看做蓝牙设备就是device，手机就是host。
第五篇 USB设备枚举过程(1)
渣渣小码农的博客
11-17 1万+
总述 设备枚举的整个过程 USB设备枚举过程，可大致分为下面的几个阶段： 一、获取设备描述符 二、复位总线 三、设置地址阶段 四、再次获取设备描述符 五、获取配置描述符集合请求（第一次） 六、语言ID描述符和字符串描述符的请求 七、又获取了一次设备描述符 八、又再一次获取配置描述符 九、设置配置请求 十、设置接口请求 十一、重复两次请求产品字符串描述符 十二、Set_Idle请求 十三、获取报...
USB HID设备枚举过程
ab123的专栏
04-20 2249
USB HID设备枚举过程一. 枚举过程二. 设备状态图三. USB Data Flow四. 枚举失败分析--USB无法识别、无反应 一. 枚举过程 USB设备插入检测，硬件上全速设备D+线上有1.5K上拉电阻，可便于USB主机检测到有设备连上。 等待稳定供电后，USB主机会对设备复位，即BusReset，复位后，主机将使用地址0与设备通信。 USB主机将向地址0设备的Endpoint 0 发送获取设备描述符的标准请求，设备收到该请求后，会按照主机请求的参数，在数据过程将设备描述符返回给主机，主机在成功获
USB 之枚举过程概述
EmbeddedOsprey
09-20 4964
来源：公众号【鱼鹰谈单片机】作者：鱼鹰OspreyID ：emOsprey上篇笔记我们大概了解了一下 USB 设备插入主机后经历了什么阶段，本篇笔记和接下来的笔记将详细介绍整个流程。...
USB枚举和HID枚举实例
Keivin
04-11 5869
在说枚举过程之前，先把一些必须了解的说明白 一．USB包结构和分类      包的共同特点是，都是以同步域开始，接着是PID,最后以EOP结束，而设备端则靠SEI(串行接口引擎，硬件上实现）来进行这些底层的处理，包括CRC的校验之类的东东。     8位的PID，PID0~PID3,用于表示包，高四位进行取反，进行校验     各种包的如下：     令牌类：OUT,IN ,
USB HID 协议入门
weixin_30484247的博客
11-30 1049
转载请注明来源：cuixiaolei的技术博客 USB HID设备类的应用场合 　　USB HID类是USB设备的一个标准设备类，包括的设备非常多。HID类设备定义它属于人机交互操作的设备，用于控制计算机操作的一些方面，如USB鼠标、USB键盘、USB游戏操纵杆等。但HID设备类不一定要有人机接口，只要符合HID类别规范的设备都是HID设备。 　　USB HID设备的一个好处...
USB HID设备枚举例子
11-18
USB HID设备枚举例子 USB HID设备枚举例子
USB_HID.rar_HID设备协议_USB Keyboard_USB键盘协议_hid vs2008_usb_hid
07-15
USB HID（Human Interface Device）设备协议是USB规范中的一部分，主要设计用于人机交互设备，如键盘、鼠标、游戏控制器等。在这个项目中，开发者使用Visual Studio 2008（VS2008）编写了一个实现USB HID设备通信的...
深入解析USB HID设备枚举流程与示例代码
在深入分析USB HID（Human Interface Device）设备枚举示例之前，我们先简要了解一下USB HID设备及其枚举过程的基础知识。 USB HID设备是USB（通用串行总线）类设备的一种，主要用来连接与人体交互的设备，如键盘、...
USB-HID设备报告描述符及相关协议
最新发布
02-19
在USBHID压缩包文件中，可能包含有以下内容： 1. USB HID规范文档：详细阐述USB-HID协议的官方文档，包含了报告描述符的格式和解释。 2. 报告描述符示例：展示不同类型的HID设备的报告描述符，帮助理解其结构和用途...
USB HID 设备类协议入门
weixin_30828379的博客
09-26 281
一、应用场合 USB HID类是比较大的一个类，HID类设备属于人机交互操作的设备。用于控制计算机操作的一些方面，如USB鼠标，USB键盘，USB游戏操纵杆，USB触摸板，USB轨迹球、电话拨号设备、VCR遥控等等设备。另外，使用HID设备的一个好处就是，操作系统自带了HID类的驱动程序，而用户无需去开发很麻烦的驱动程序，只要直接使用API调用即可完成通信。所以很多简单的USB设备，喜欢枚举...
USB HID协议
05-13
关于USB 的HID设备开发资料
USB的HID通信协议
11-20
USB的HID通信协议
USB接口的HID类协议
07-30
本使用手册说明如何使用USB接口的HID （人机接口设备）演示应用程序。其目标应用是提供一个基于Windows的主机应用软件和一个容易理解的例子，说明交换数据使用的HID类协议。
USB_HID协议中文版_USB接口HID设备报文详解
04-20
USB_HID协议中文版_USB接口HID设备报文描述符详解 HID（Human Interface Device，人机接口设备）是 USB 设备中常用的设备类型，是 直接与人交互的 USB 设备，例如键盘、鼠标与游戏杆等。在 USB 设备中，HID 设备的成 本较低。另外，HID 设备并不一定要有人机交互功能，只要符合 HID 类别规范的设备都是 HID 设备。 Wndows操作系统最先支持的HID设备。 在windows 98以及后来的版本中内置有 HID 设备的驱动程序，应用程序可以直接使用这些驱动程序来与设备通信。 在设计一个 USB 接口的计算机外部设备时，如果 HID 类型的设备可以满足需要，可以 将其设计为 HID 类型设备，这样可以省去比较复杂的 USB 驱动程序的编写，直接利用 Windows 操作系统对标准的 HID 类型 USB 设备的支持。
USB HID协议及参考代码.zip
05-14
里面包含usb hid协议的解析，以及stm32实现的代码例程。
从零开始学USB（十九、USB接口HID类设备（一）_HID描述符）
热门推荐
To_run_away的博客
01-10 3万+
USB设备中有一大类就是HID设备，即Human Interface Devices，人机接口设备。这类设备包括鼠标、键盘等，主要用于人与计算机进行交互。它是USB协议最早支持的一种设备类。HID设备可以作为低速、 全速、高速设备用。由于HID设备要求用户输入能得到及时响应，故其传输方式通常采用中断方式。 在USB协议中，HID设备的定义放置在接口描述符中，USB的设备描述符和配置描述符中不包含H...
Windows下USB HID 设备枚举读写操作
newworldis的博客
11-08 2491
【代码】Windows下USB HID 设备枚举读写操作。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

音频金钟小赵

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
