1. 简介

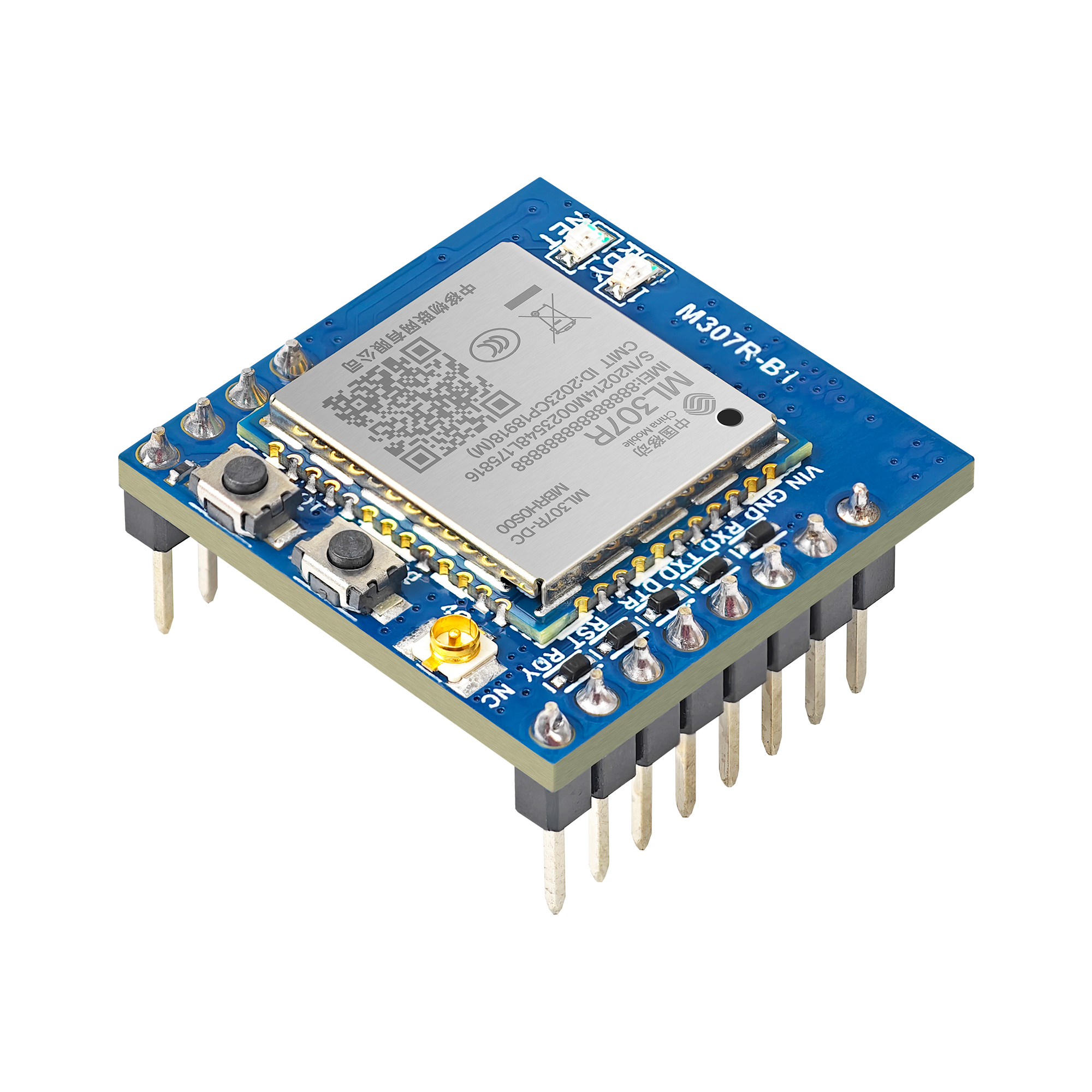

M307R-B1 DTU是由银尔达（yinerda）推出的工业级的单TTL串口DTU 。小巧、稳定、可靠。适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景。

特性如下:

1、5~12V供电;

2、工作环境为-35℃-75℃；

3、支持1路TTL 串口，兼容3.3V电平和5V电平；

4、支持基站定位+WIFI定位（AT固件）；

5、支持AT固件，TCP、UDP、MQTT、HTTP、FTP、PPP、RNDIS等协议；

6、支持银尔达DTU固件，支持TCP、UDP、MQTT、MQTTS透传协议；

2. 硬件规格

2.1. 硬件参数

功能事项		详细说明
4G模块	网络标准	Cat1 4G 全网通
	网络频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
电源参数		5~12V （10W）
工作环境	工作温度	-35℃ ~+75℃
	工作湿度	5%~95%RH(无凝露)
TTL串口参数	1路	兼容3.3V、5V串口电平 1200-460800；数据位:8、7 ；停止位：1、2；校验位：奇、偶、无校验
RST复位管脚		兼容3.3~5V电平
尺寸		25.8*25.8mm
安装方式		2.54mm 双排排针

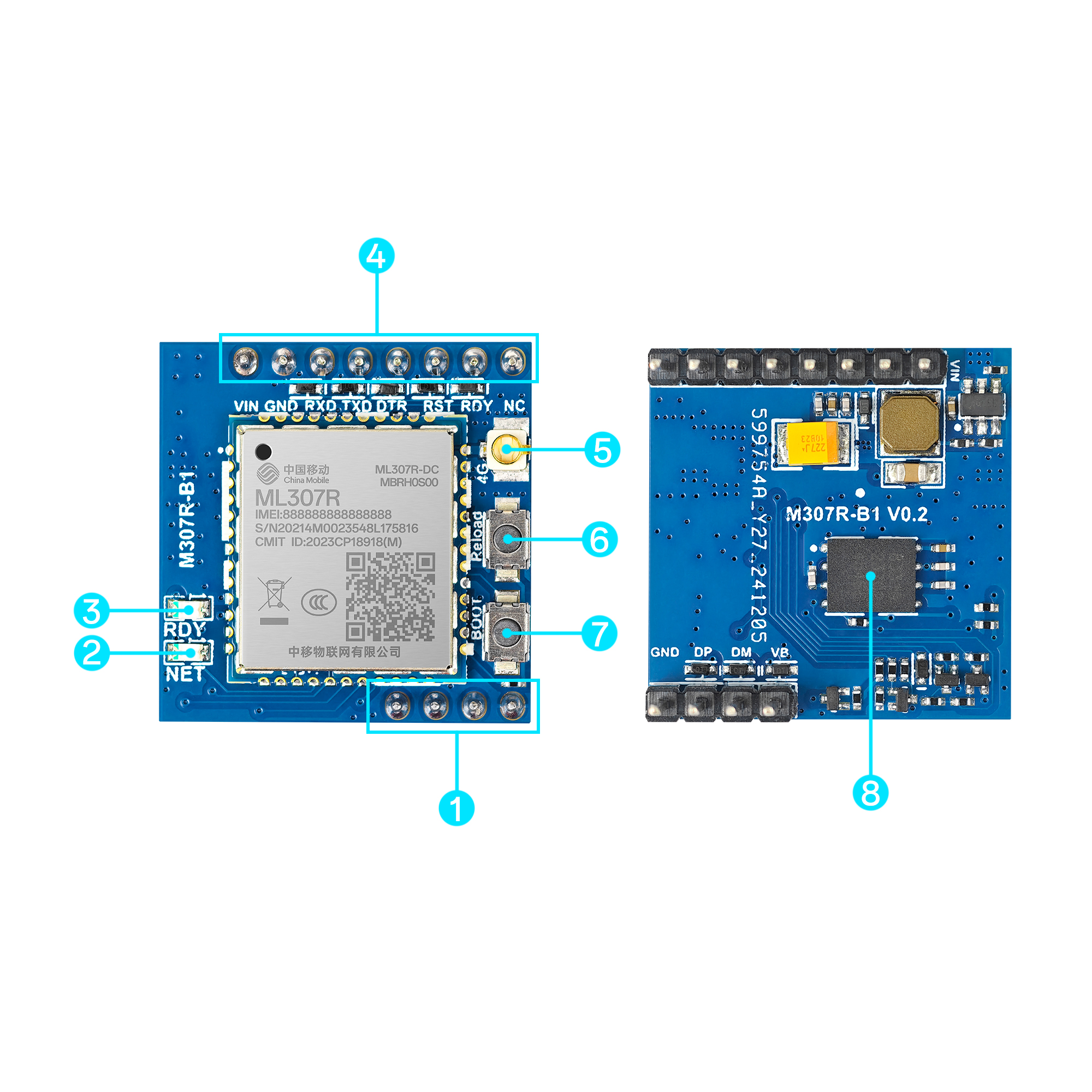

2.2. 硬件资源介绍

编号	标识	功能	说明
1	VB/DM /DP/GND	USB	用来下载程序或者调试日志
2	NET LED		设备状态指示灯
3	RDY LED		设备状态指示灯
4	VIN GND	电源	VIN表示正极，GND表示负极 供电范围：5~12V（10W）
	RXD TXD	TTL 串口	兼容3.3V/5V电平串口
	DTR		AT固可以用于唤醒设备，范围3.3~5V
	RST		RST复位管脚，范围3.3~5V 如果有条件，建议MCU使用，做异常恢复
	RDY		与RDY LED相连，3.3V电平，连接网络输出高电平
	NC		无效
5	4G天线		IPEX 1代，必须接
6	Relaod		Reload 按键，按7秒回复出厂设置（AT无效）
7	BOOT按键		强制升级按键；按下按键，再上电设备，模组进入下载模式
8	SIM卡		贴片卡

2.3. 硬件尺寸

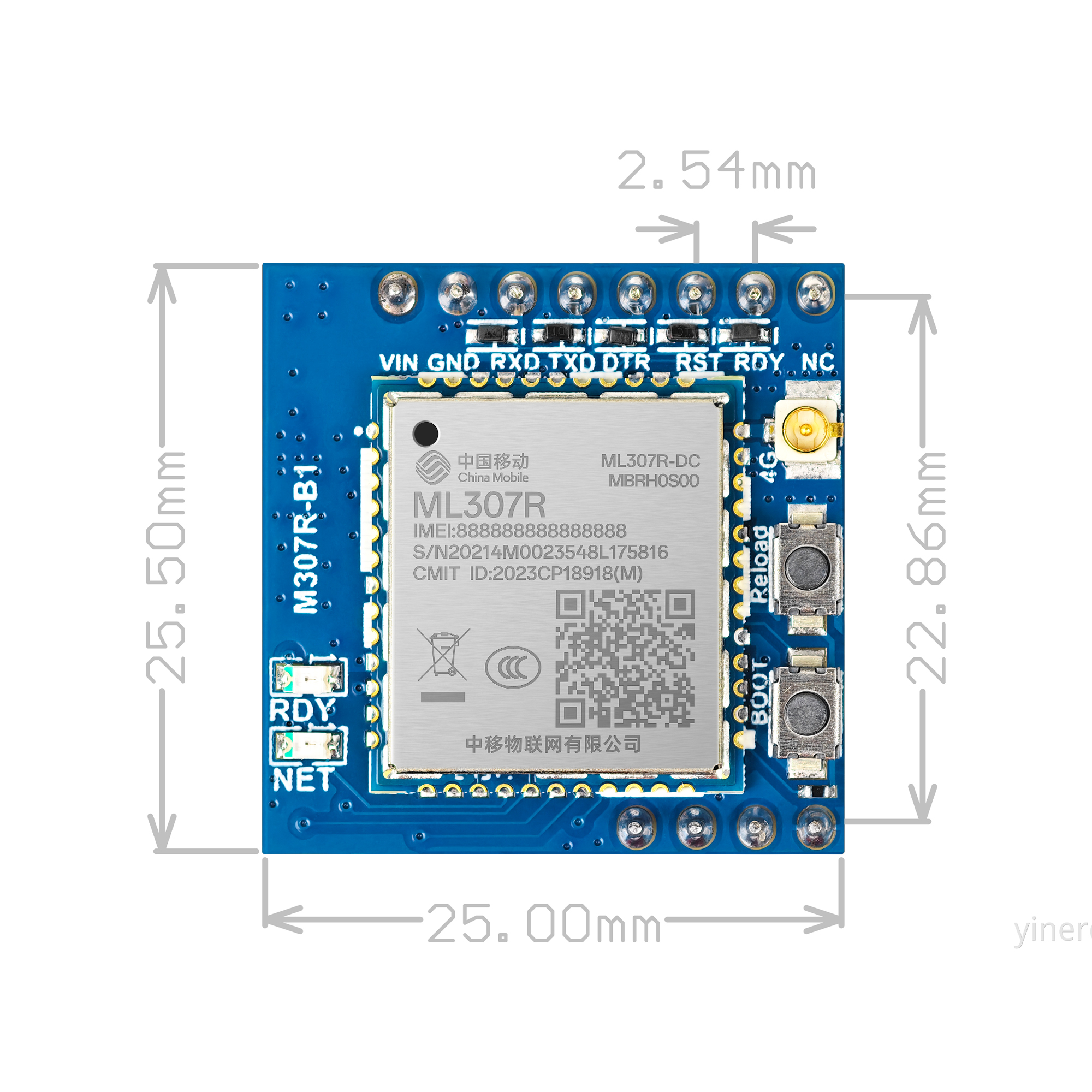

1. PCB尺寸

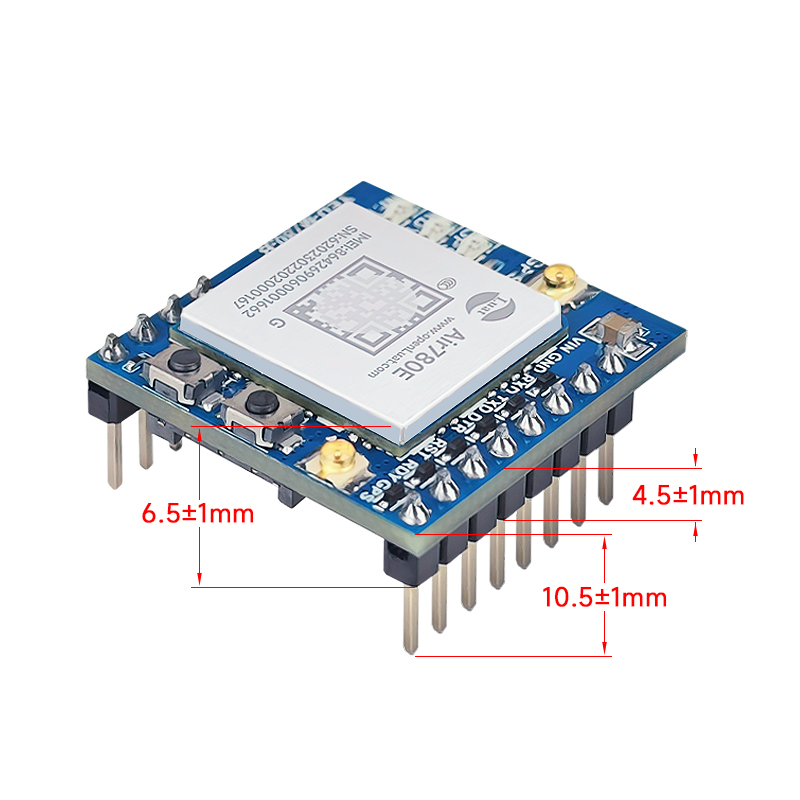

1. 排针尺寸

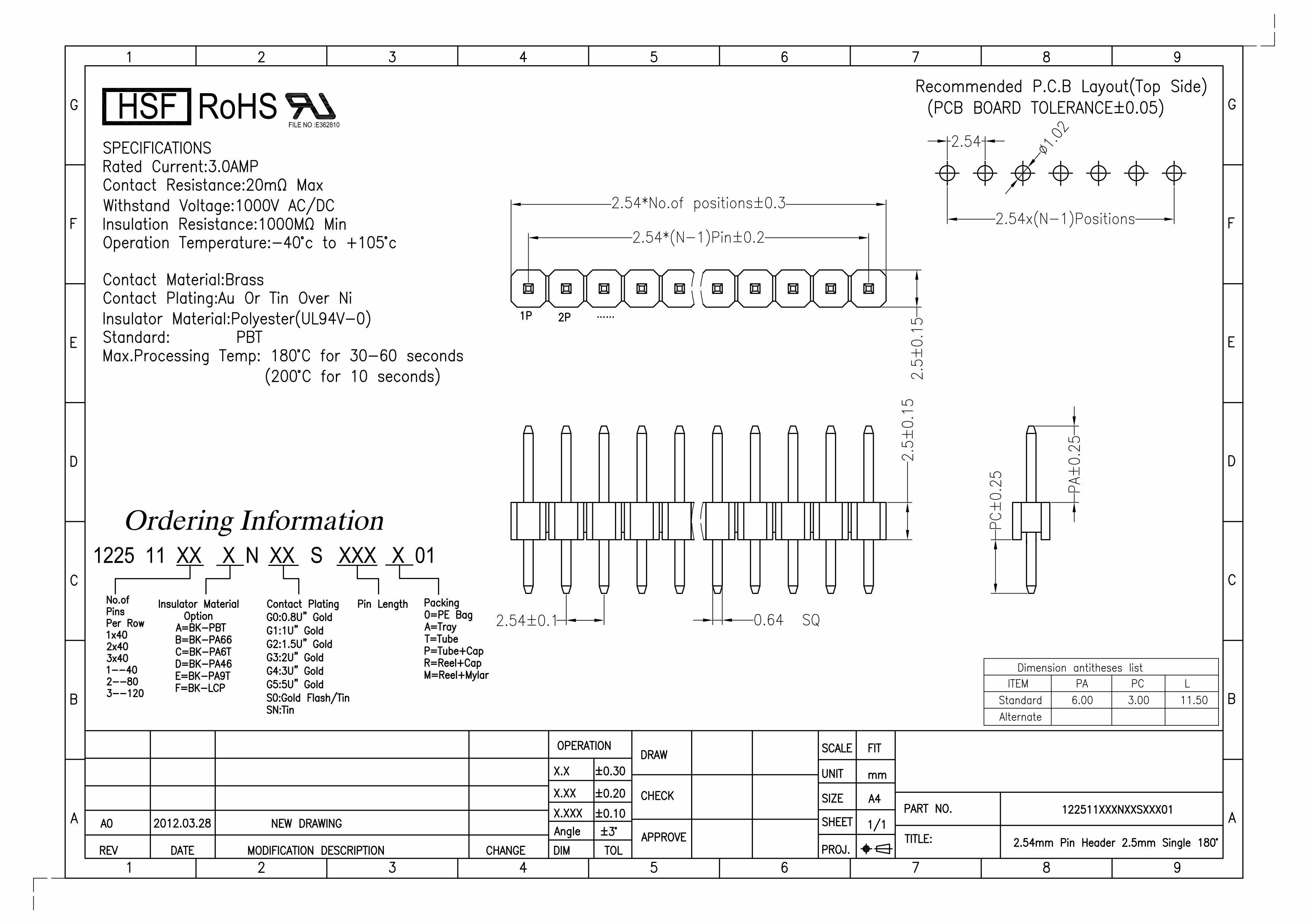

1. 排针规格书

3. NET LED 状态描述

DTU固件LED说明

指示意义	现象	备注
SIM卡不识别	NET LED 和RDY/STA LED 5000ms亮 5000ms灭
SIM卡正常，但注册不了网络	NET LED 100ms闪烁,RDY/STA LED 熄灭
注册网络成功，但没连上服务器	NET LED 500ms慢闪,RDY/STA LED熄灭	没有任何通道链接服务器
成功连上服务器	NET LED 1000ms慢闪,RDY/STA LED常亮	至少有一个通道链接服务器成功

AT固件，只有1个LED可以观察状态，只有在0.125秒的时候，网络才正常。

LED	状态	说明
NET LED	亮50毫秒，灭950毫秒	未注册网络
	亮50毫秒，灭2000毫秒	网络注册成功
	常灭	关机或者休眠
RDY LED	常亮	正常工作
	常灭	休眠

4. 测试硬件连接方法

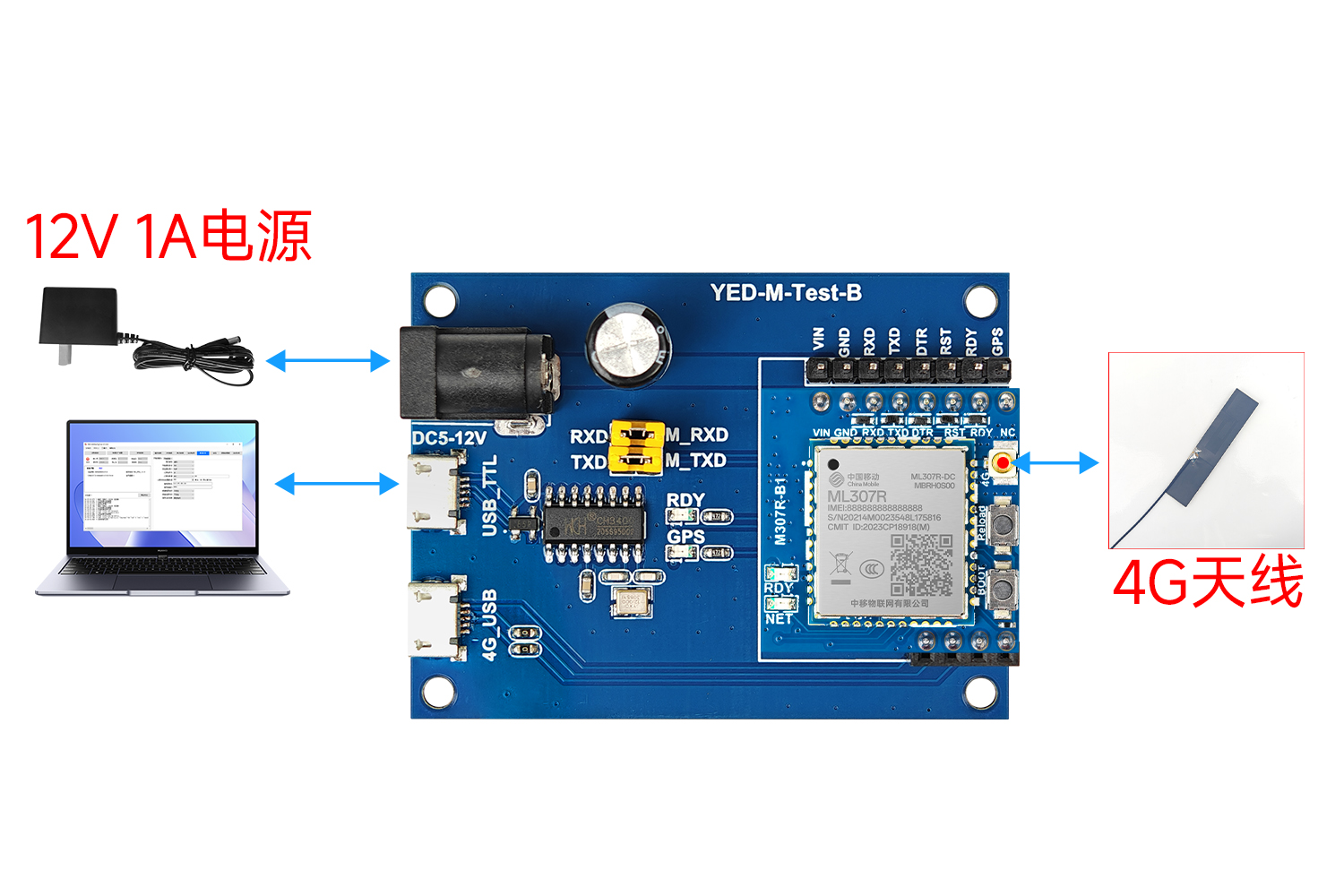

4.1. 使用测试底板测试

电脑安装CH340驱动；电脑USB线接USB TO TTL 接口； LET天线接好；黑色DC座接5~12V电源；电脑串口软件和测试服务器可以测试设备。

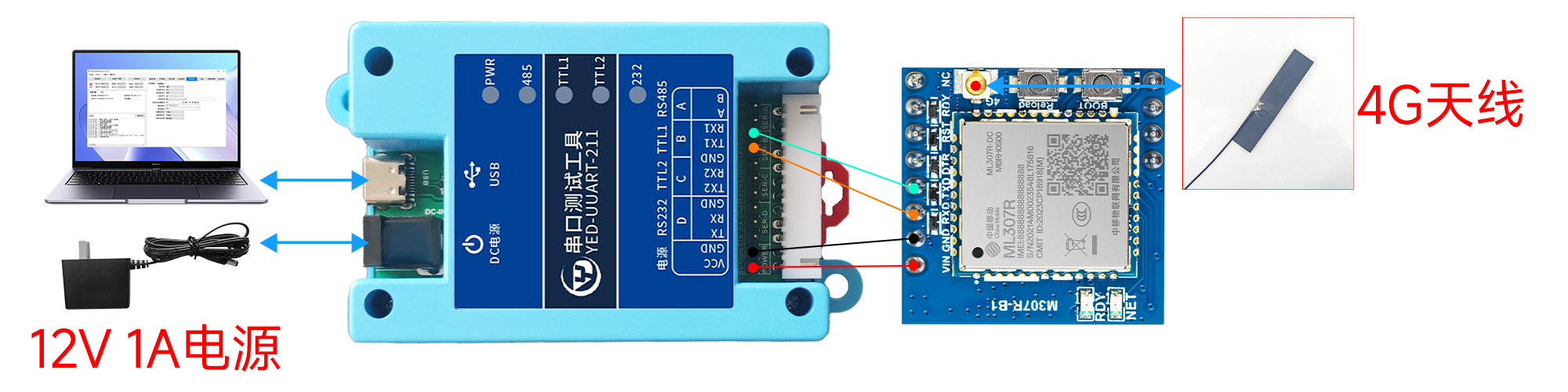

4.2. 使用普通串口工具测试

将USB线一头接电脑，一头接串口工具的USB接口，将12V1A的电源适配器给串口测试工具供电。

串口工具（B端口）	M307R-B1	备注
VCC	VIN	建议使用12V/1A电源供电，电源功率大于10W
GND	GND
TXD	RXD	串口通信
RXD	TXD	串口通信

5. DTU固件实例讲解

适用模组方案：ML307R

序号	网络协议	测试实例
1	TCP协议	【点击查看教程】
2	UDP协议	【点击查看教程】
3	MQTT协议	【点击查看教程】

6. AT固件实例讲解

序号	网络协议	测试实例
1	AT固件通用资料	【点击查看教程】
2	TCP非透传协议	【点击查看教程】
3	TCP透传协议	【点击查看教程】
4	MQTT协议	【点击查看教程】
5	HTTP 协议	【点击查看教程】
6	发短信测试	【点击查看教程】

---
