Inside NAND Flash Memories.中文版. Chatper 1 Market and application

本文介绍了NAND Flash和NOR Flash两种存储器架构的对比,包括面积、写入速度和适用场景。SLC、MLC等多级单元技术被讨论,强调了耐久性和写入速度在选择存储器时的重要性。此外,还探讨了嵌入式存储器的类别,如Raw NAND、带控制器的NAND和多芯片封装(MCP),并特别指出在手机存储系统中的应用。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1.2 Flash memory architectures(flash架构)

Flash存储器主要有两种结构NOR Flash 和NAND flash

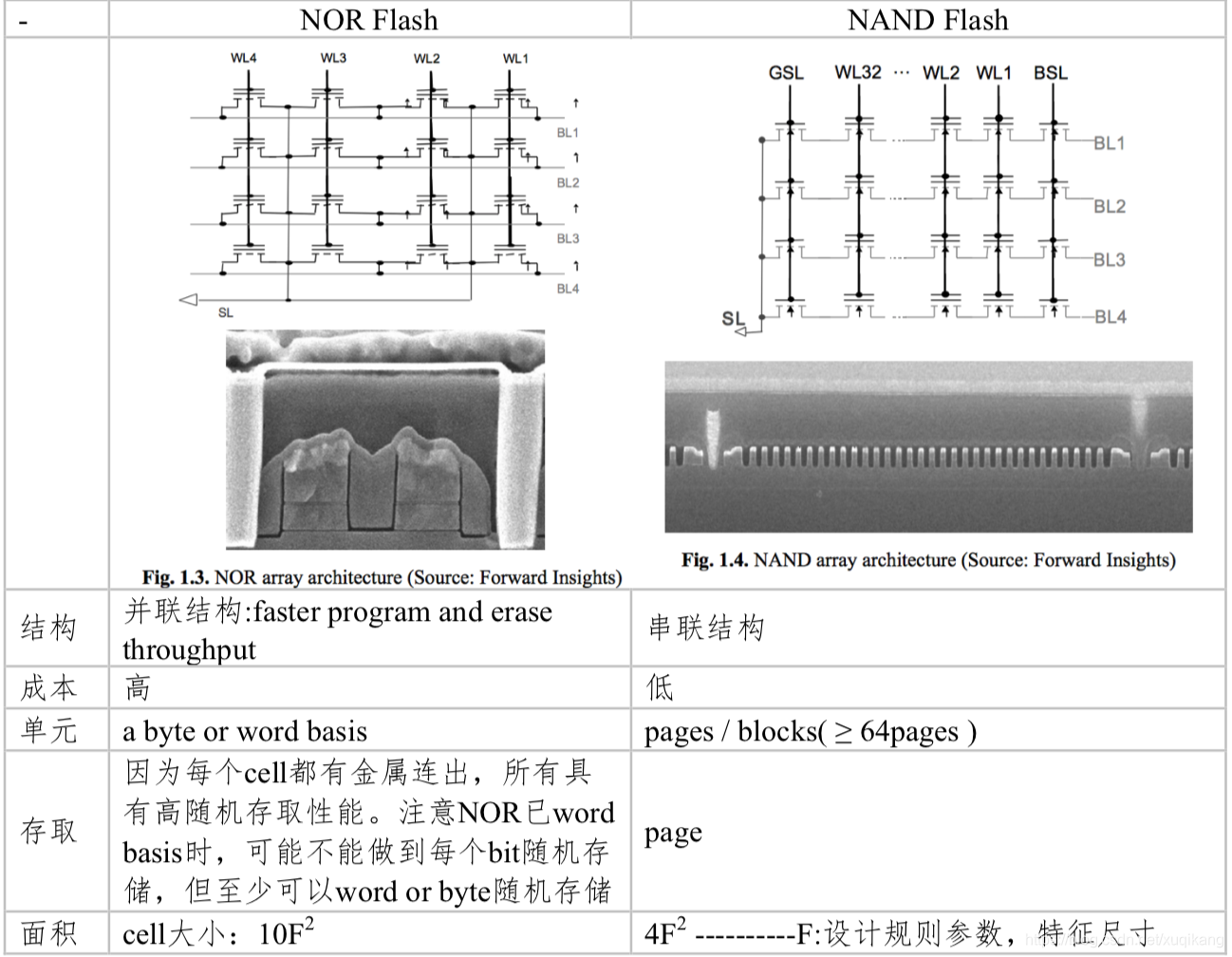

NOR -- NAND flash 对比

①从上图片中可以看出:NAND Flash只在两头有两个接触金属接出,因此面积较小,随机存储却慢;NOR反之。

②下图所示。NAND可以持续同时写入4~8kB,故其页写入速度很快。
