Logisim初步使用和Logisim库与属性概述实验报告

一、实验目的
1、了解Logisim的使用
2、掌握XOR 电路的两种设计。
3、熟悉Logisim的资源管理窗格
4、熟悉Logisim属性表格窗格。
5、熟悉Logisim工具与组件属性窗格。

二、实验内容和要求
构建一个XOR电路——也就是说，一个接受两个输入（我们称之为x和y）的电路，如果输入相同，则输出0，如果输入不同，则输出1。下面的真值表说明了这一点。

我们可以在纸上设计这样一个电路。 在Logisim中通过库和属性来帮助我们绘制电路。

三、实验环境
Logisim

四、实验方法和步骤

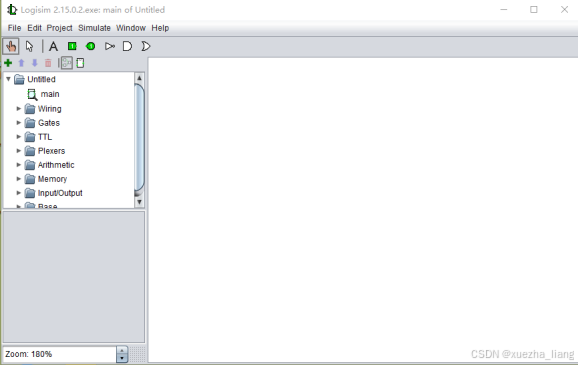

1、打开logisim

PS：（可以通过file -->Prefernces --> International 帮助我们改成中文）

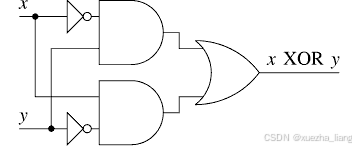

2、分析设计的电路图进行绘制


分析: x 和y —> 引脚(输入) x XOR y —> 引脚(输出)
非门判断是否为0，为0则通过非门
与门判断当输入信号为1和0时，输出为1，否则输出为0
如图理解，连接两条与门的电路是否都连通，如果连通则通过与门
或门判断是否只要有一个条件得到满足，就输出1，没有满足就输出0
如图理解，如果有出现一个连通，就输出1，没有则输出0

3、通过Logisim绘制

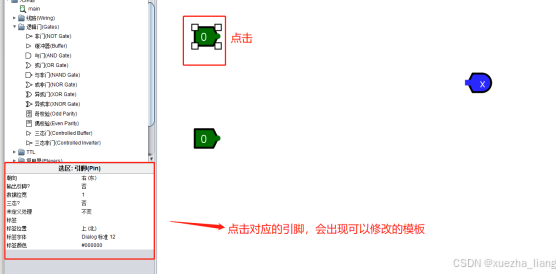

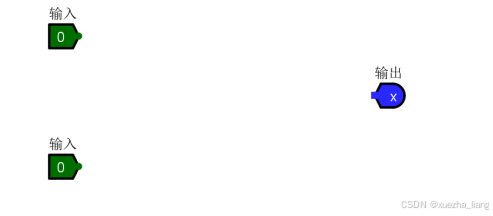

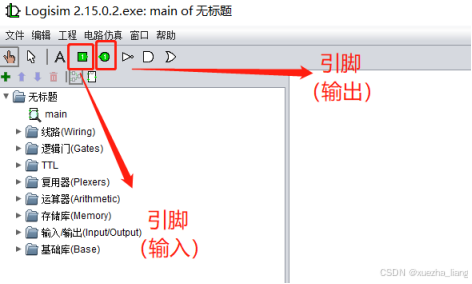

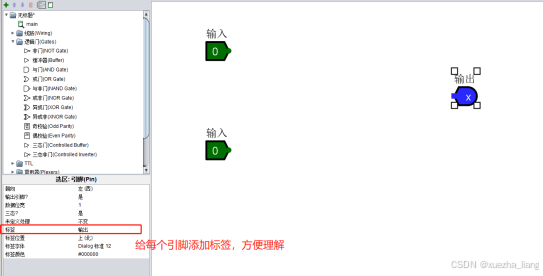

(1)添加引脚(输入、输出)

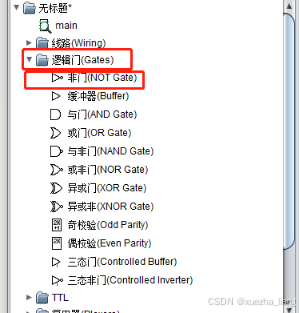

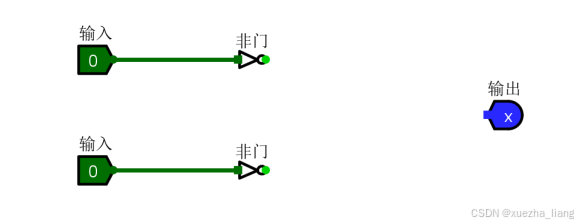

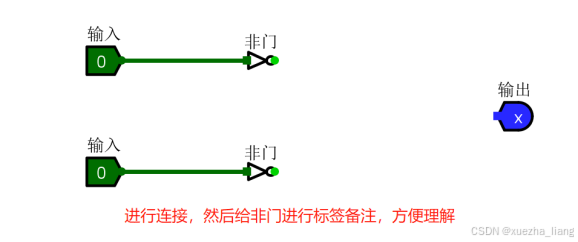

(2)添加非门

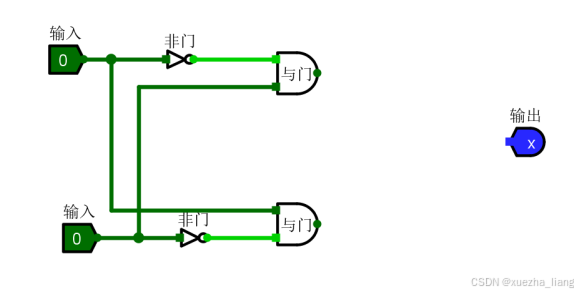

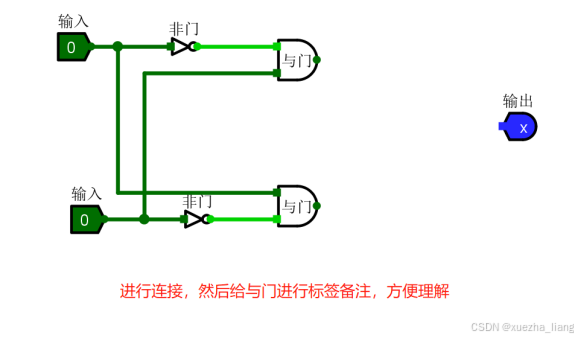

(3)添加与门

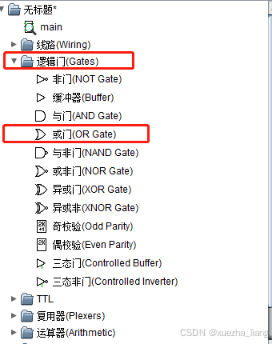

(4)添加或门

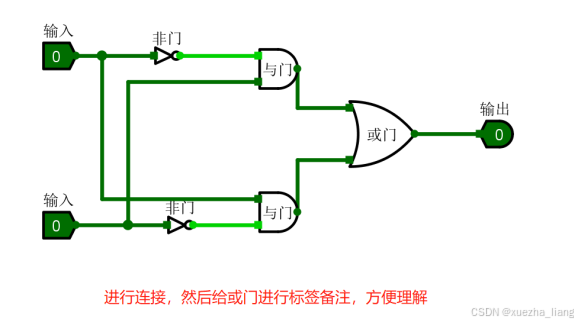

(5)绘制的完整电路图

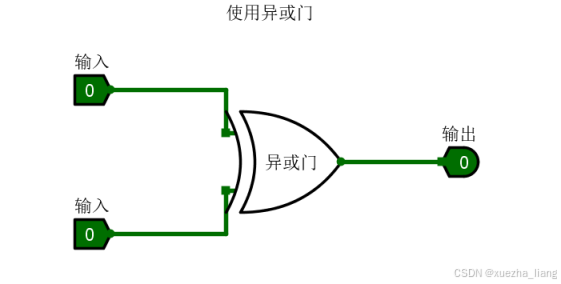

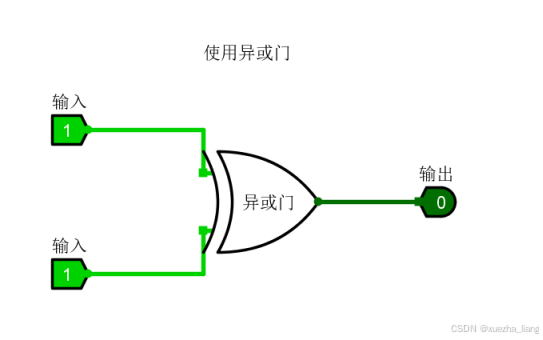

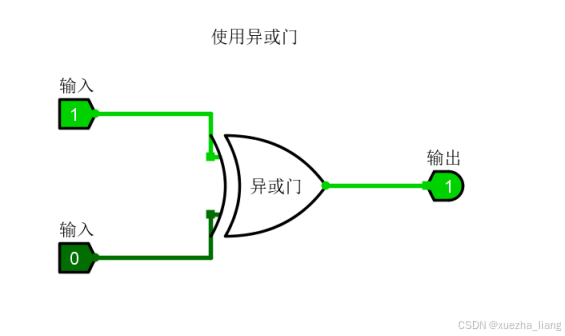

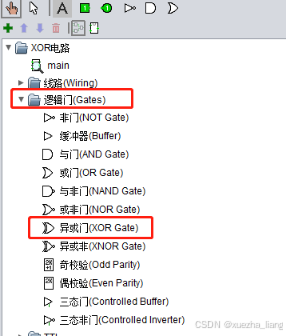

4、或者可以进行简洁的异或门来进行绘制

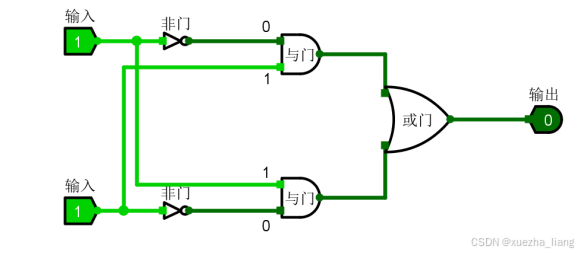

五、实验结果

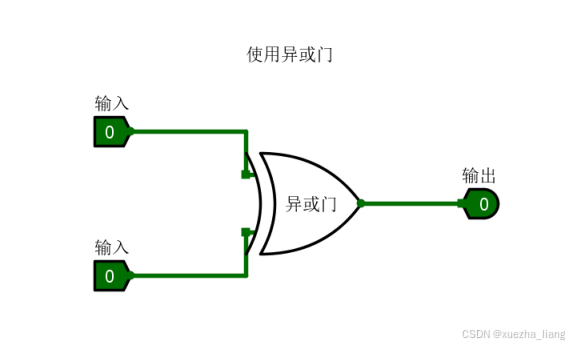

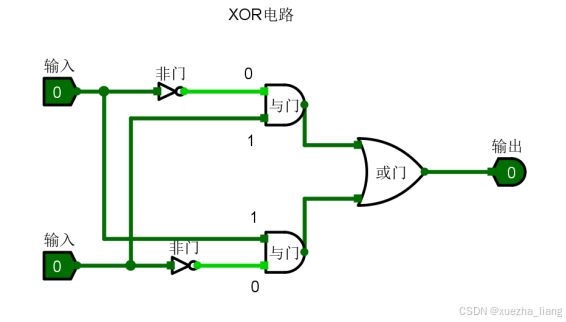

1、两个输出都为0

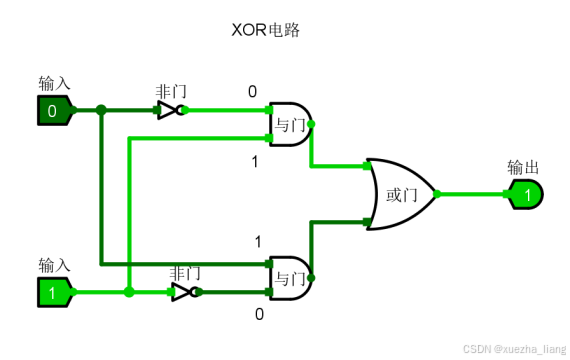

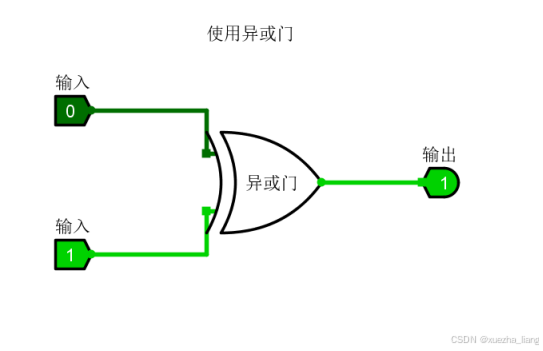

2、第一个输出为0，第二个输出为1

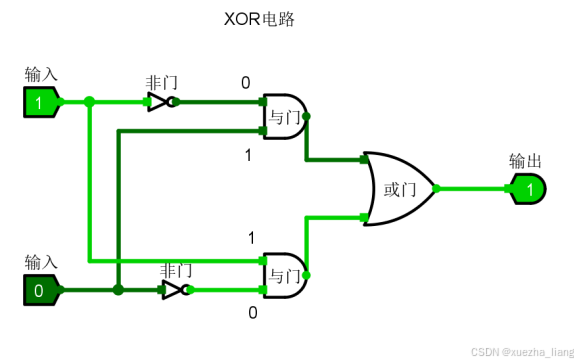

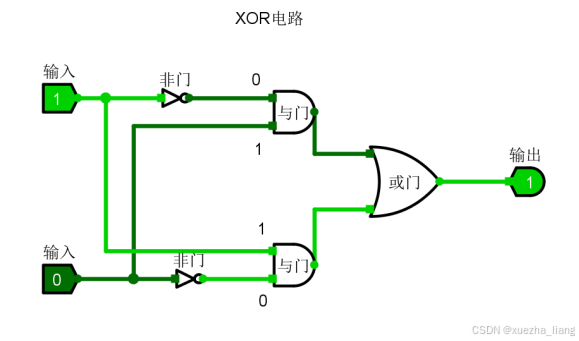

3、第一个输出为1.第二个输出为0

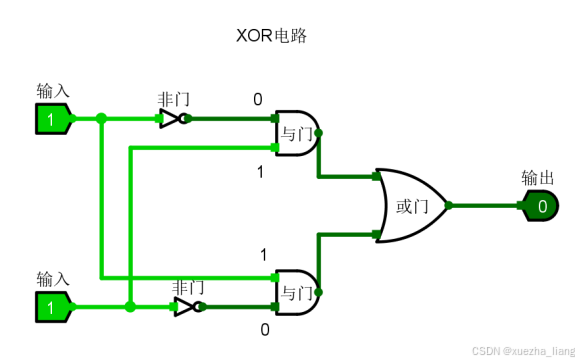

4、两个输出都为1

六、实验总结
1、了解Logisim的使用
Logisim 是一款免费且开源的数字电路模拟软件，可以用于设计和模拟各种数字逻辑电路。通过 Logisim，用户可以创建、编辑和测试复杂的数字电路，从简单的逻辑门到完整的计算机系统。

2、掌握 XOR 电路的两种设计
XOR 电路（异或电路）是一种常见的数字逻辑电路，用于执行异或操作。异或操作的结果为真当且仅当两个输入值不相等。
在 Logisim 中，可以使用两种方式来设计 XOR 电路：
使用逻辑门：使用两个输入的 XOR 逻辑门来实现 XOR 功能。在 Logisim 的工具栏中可以找到 XOR 门，并将其拖放到设计区域中，然后连接输入和输出线。
使用逻辑表达式：在 Logisim 的工具栏中可以找到逻辑表达式工具，可以使用逻辑表达式来定义 XOR 功能。例如，可以输入 “A ^ B” 来表示 XOR 操作。

3、熟悉 Logisim 的资源管理窗格
资源管理窗格是 Logisim 中的一个重要工具，用于管理电路设计中使用的组件和子电路。通过资源管理窗格，可以添加、删除和重命名组件、子电路，还可以导入和导出电路。

4、熟悉 Logisim 属性表格窗格
属性表格窗格用于显示和编辑组件或子电路的属性。通过属性表格窗格，可以修改组件的名称、位置、输入输出端口的属性，以及其他自定义属性。

5、熟悉 Logisim 工具与组件属性窗格
Logisim 的工具栏中提供了多种工具和组件，用于设计和模拟数字逻辑电路。通过工具与组件属性窗格，可以对所选工具或组件的属性进行设置和调整。例如，可以设置逻辑门的类型、输入输出端口的数量，或者调整连线的类型和样式。arkdown编辑器
