M2Det 网络解读

1. 总述

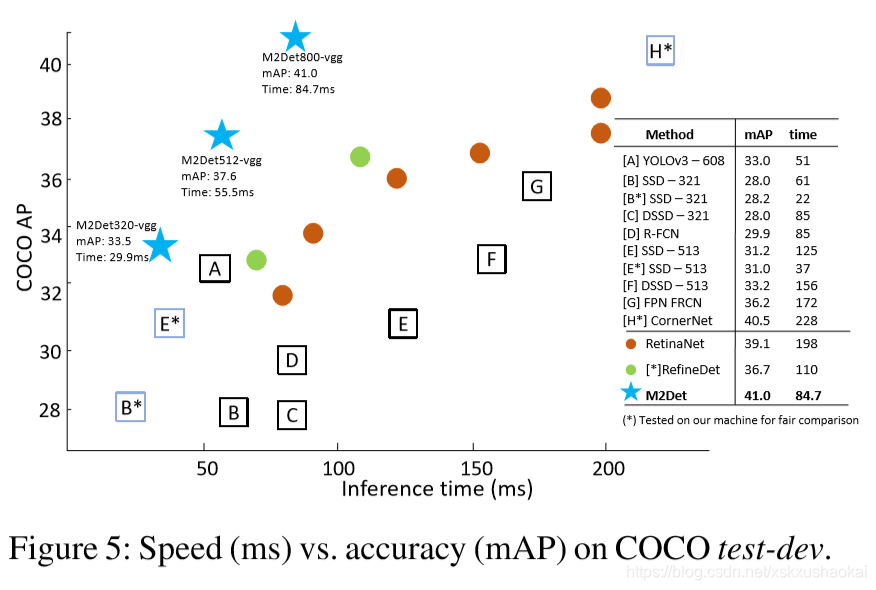

M2Det 是AAAI 2019年的文章，出自北大之手，one-stage网络，官方给出的其在COCO上的AP达到了44.2。

网络架构是基于FPN的思想进行设计的，很有脑洞的一点是作者在 FPN 的基础上提出了 MLFPN（ Multi-Level Feature Pyramid Network ）。所谓 MLFPN，可以将其理解为将原本 FPN 框架中不同深度的层替换成一个小的 FPN 模块，即FPN套FPN。同时，作者还引入了 SE block，对不同深度的特征赋予了权重。这是 M2Det 的两个创新点。

2.网络结构

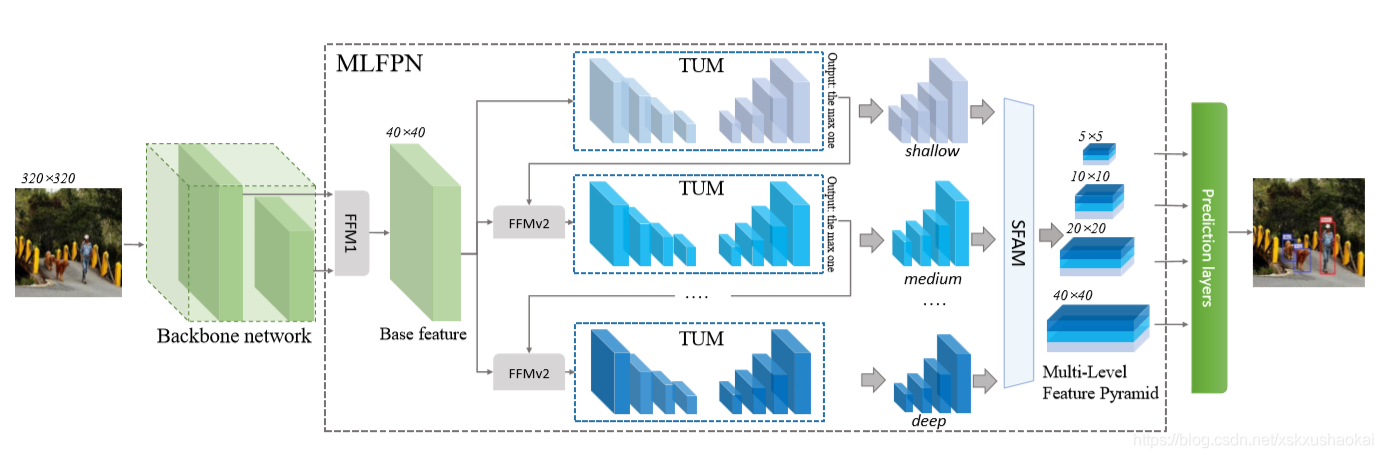

backbone直接选用了VGG-16和Resnet-101。MLFPN模块接在backbone之后，detection out 用了SSD的方式。

MLFPN由三个模块组成，即特征融合模块（FFM），细化U形模块（TUM）和按比例缩放特征聚合模块（SFAM）。

TUM模块就是FPN的结构，每个TUM模块输出不同尺度的feature maps。MLFPN中包含多个TUM模块级联的结构。

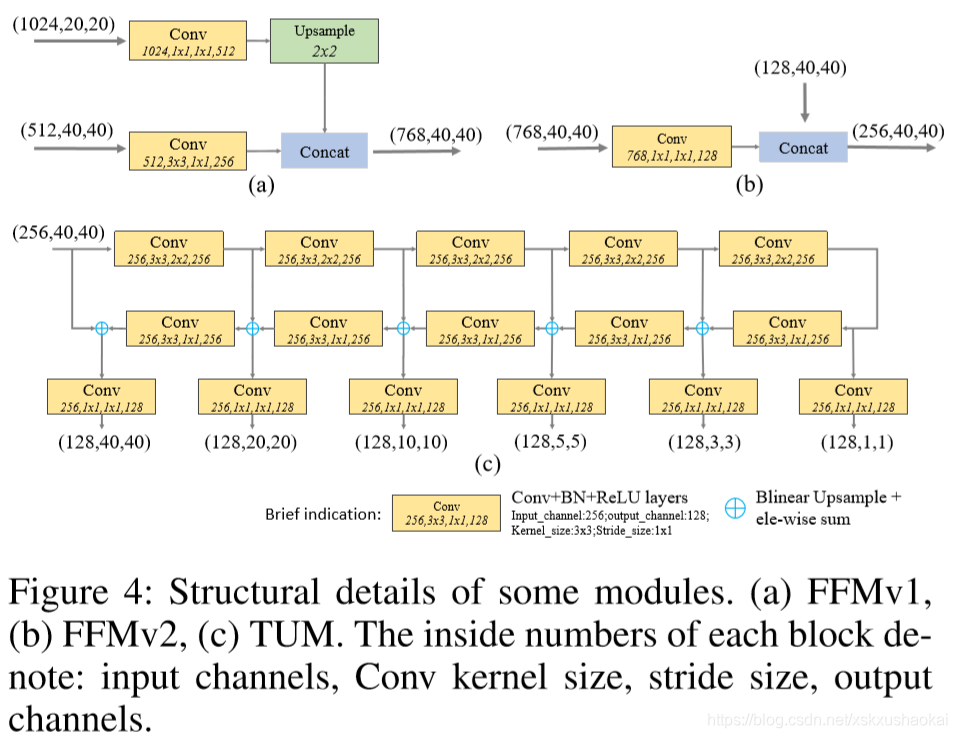

FFM包含两个子模块：FFMv1子模块负责将backbone中不同深度和尺寸的feature maps进行融合，得到一个统一尺度的Base feature。FFMv2子模块负责将前一个TUM模块的输出和Base feature进行融合，送入下一个TUM模块。

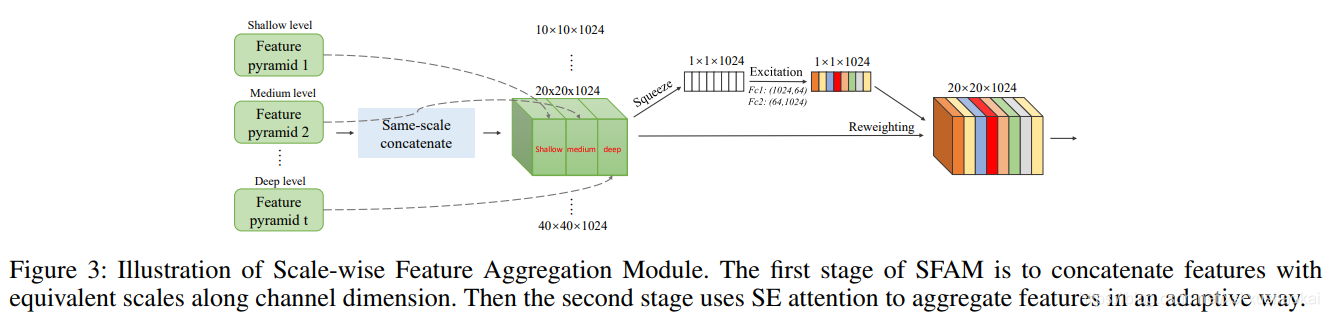

SFAM模块负责将不同TUM模块的输出按尺度拼接，并经过一个SE block，最后输出特征金字塔。

在实际的网络中，使用了6种尺度和8个深度：6种尺度表示最后输出的特征金字塔为6个尺度，即TUM模块的输出也是6个尺度；8个深度表示MLFPN种总共级联了8个TUM模块，提取了深度为8的FPN feature maps。
