Cadence 环境搭建

Cadence IC是在Linux环境底下运行的，好在原来作嵌入式的时候也接触过一段时间的Linux，到是不算太陌生。我这里使用的ubuntu-18.04.4-desktop-amd64.iso，但是这里建议大家使用Centos 7，因为Cadence竟然不支持Ubuntu的系统，安装运行的时候可能会出问题，由于废了很大的劲才把Ubuntu的系统安装好所以也懒的动了，由于都是Linux系统按道理来讲是没有关系的，所以直接在初始化程序bashrc中加入了下面这段话：
export OA_UNSUPPORTED_PLAT=linux_rhel50_gcc48x
直接把不知别的平台这个选项对应成自己的内核版本。
其实环境的搭建网上有很多教程，按着一步一步来也会出现问题，出现问题之后直接把问题放在百度中搜索基本都能找到答案。
今天刚刚搭建好了Linux环境，安装了Cadence的工具，开始了我的IC学习生活。因为才搭建好工作环境，可以先验证下工作环境是否能正常工作，我就建立一个简单的工程，首先运行Virtuoso &。

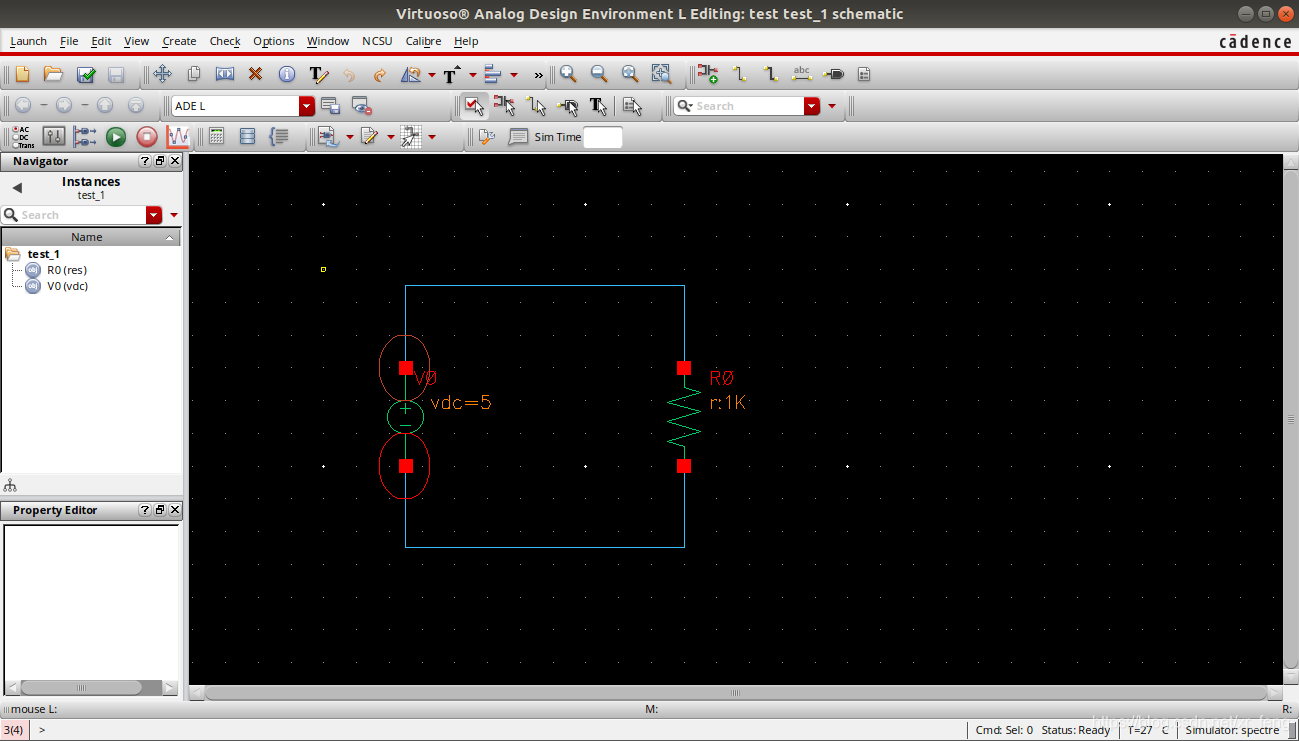

在这里插入图片描述通过File->New->Library新建一个测试文档，建立一个简单的模型。

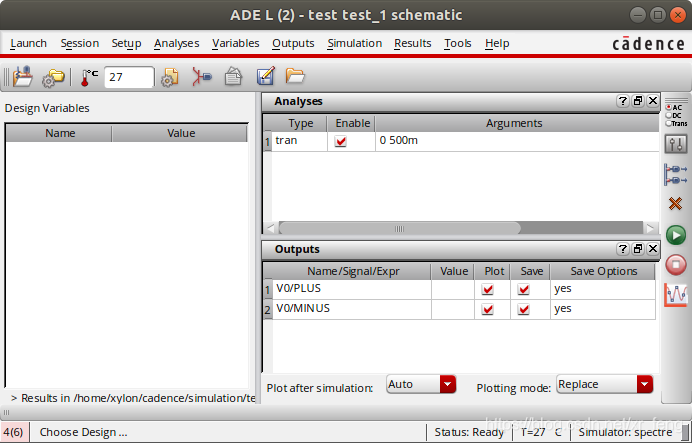

通过Launch->ADE L启动仿真工具。
首先需要设置仿真器Setup->Simulator
