VONETS网桥+中继器应用的配置

为实现,将笔记本作为内网机,封禁无线网卡,只保留有线网口,通过网桥设备将无线内网转换成有线接入的方式,即插入笔记本网口就可以实现自动登陆内网,不暴露内网无线网账号密码信息。

登陆地址与账号密码

1. 打开浏览器输入配置域名:http://vonets.cfg(或IP:192.168.254.254)-默认的
2. 输入用户名和密码(初始均为admin

操作步骤

1. 登录管理后台
2. 切换为网桥模式

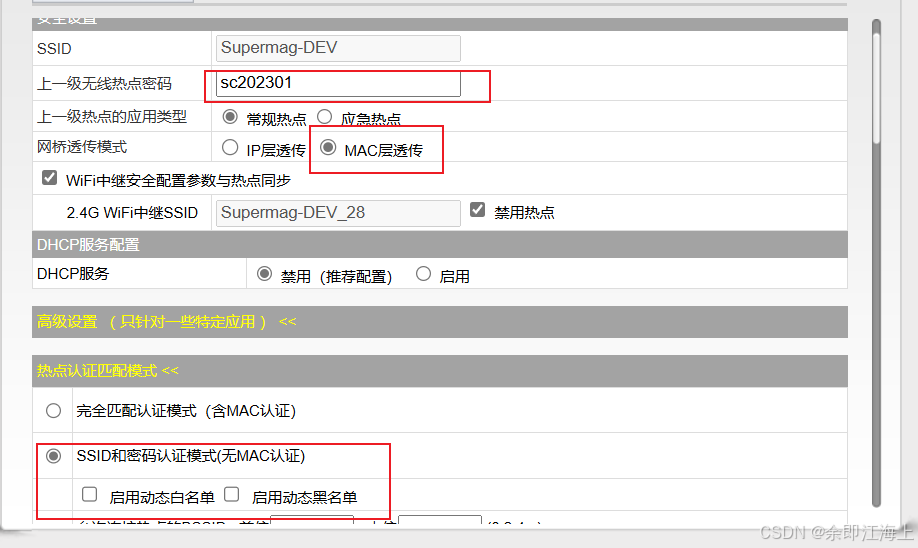

3. 启用MAC层穿透

更改成ssid认证登陆

输入内网的无线网密码,图中为随机举例

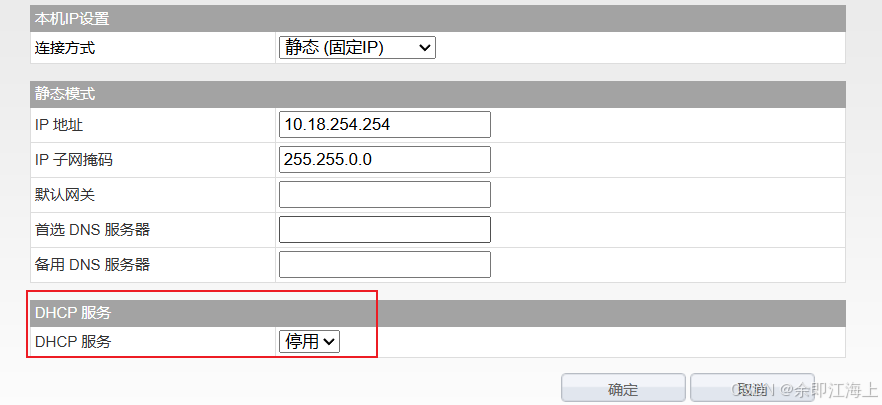

1. 关闭DHCP服务
2. 设置IP为10.18.254.254(只要没被使用的过地址就可以,要和内网地址在一个前缀里面)
3. 子网掩码设置为255.255.0.0 和设置的IP对应

1. 保存并重启设备

如果出现问题可以使用复位按键,按住三秒以上,并确保不断电,否则可能出现问题!!!!

知识点

什么是无线网桥

无线网桥,其实是一种网络设备,用来通过无线方式连接两个或多个局域网(LAN)

工作原理

无线电中继站,把一个网络的信号"搬运"到另一个网络

1. 信号接收:一端的无线网桥接受到来自第一个局域网的网络信号
2. 信号传输:无线网桥通过无线信号将接收到的网络信号发送到另一端
3. 信号发送:另一端的无线网桥收到无线信号后,将其发送到第二个局域网

客服提供使用方式

1. 连接计算机
2. 打开浏览器输入配置域名:http://vonets.cfg(或IP:192.168.254.2540)-默认的
3. 输入用户名和密码(初始均为admin)
4. WIFI搜索选中上一级热点,点击下一步
5. 输入上一级无线热点的密码,点击"提交"按钮
6. 点击"重启按钮",若连接成功,WIFI状态灯会快速闪烁

IP层穿透:

IP地址透明传输,指的是网络设备在数据传输过程中,不对数据包的IP地址进行修改,而是直接把数据包中的源IP地址和目标IP地址保持原样进行转发

为什么需要IP层穿透

在大多数家庭和企业网络中,路由器和防火墙会使用NAT来管理内部IP地址,NAT有效地隐藏了内部网络的真实IP地址,增加了安全性和IP地址的利用率.但是,这也会带来一个问题:外部设备无法访问内部设备

IP层穿透技术的存在,就是为了 帮助我们绕开这些障碍,让不同网络中的设备能够直接通信,常见的IP层穿透技术包括STUN,TURN,ICE

MAC层穿透:

MAC地址透明传输,就是网络设备在数据传输时,不对数据包的MAC地址进行修改或处理,而是直接将它们原封不动的发到目标设备

假设我们有三台设备：

A、B和中继器。设备A发一个数据包给设备B，中继器在中间负责转发。MAC层穿透的神奇之处在于，中继器不会改变数据包里的源MAC地址和目标MAC地址。

MAC层穿透的好处：

1. 保持设备间的透明

1. 提高网络效率

1. 适用场景广泛

MAC穿透 vs IP穿透

MAC穿透（MAC Layer Transparency）

层次：数据链路层（OSI模型的第2层）

作用：负责让网络中的中继器、桥接器等设备转发数据包时，不对数据包中的源MAC地址和目标MAC地址进行修改。

应用场景：

• 无线桥接器、中继器
• 局域网内部设备之间通信

举例：

• 设备A（源MAC：AA:BB:CC:DD:EE:FF）要向设备B（目标MAC：FF:EE:DD:CC:BB:AA）发送数据包。
• 中继器接收数据包后，直接转发给设备B，不修改MAC地址。

IP穿透（IP Layer Transparency）

层次：网络层（OSI模型的第3层）

作用：负责让路由器、中继器等设备转发数据包时，不对数据包中的源IP地址和目标IP地址进行修改。

应用场景：

• VPN（虚拟专用网络）
• NAT穿透（网络地址转换穿透）
• 远程访问
