前章知识点

（1）Leaflet学习文档-初识
（2）Leaflet学习文档-加载底图
（3）Leaflet学习文档-Map使用说明
（4）Leaflet学习文档-Marker标注点
（5）Leaflet学习文档-Popup(弹窗框）和Tooltip（提示框）学习

文章目录

前言

在Leaflet中，点通常用Marker来表示。需要提到[如何创建Marker，设置图标可参考前文，也可以使用常规的方式来设置对应的点位。

然后是线，也就是折线。使用L.polyline来创建，需要纬经度坐标数组的结构，本文将涉及如何设置线的颜色、粗细、虚线等样式。

接下来是面，即多边形。这包括多边形和矩形，使用L.polygon。需要纬经度坐标数组的结构，尤其是多边形需要闭合，比如第一个和最后一个点相同。同样要涉及样式设置，比如填充颜色、边框等。此外，矩形作为多边形的一种特殊情况，可以用L.rectangle来创建。

一、点

通常我们在使用点会利用Marker或者DivIcon方式来表示，基本满足项目使用，但如果需要纯点位可以利用Circle来实现（可参考第三节），该方法也可以实现圆，但只要圆的半径足够小，在地图上显示即为点为信息。

参考文档：Leaflet学习文档-Marker标注点

// 简单使用

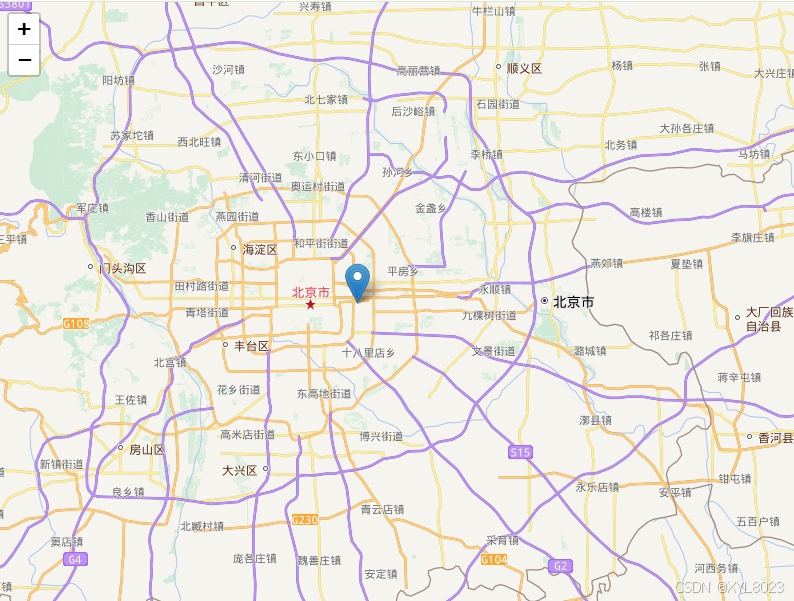

const marker = L.marker([39.90002, 116.46]).addTo(map);

在这里插入图片描述

二、线

1. Polyline类

L.Polyline 是 Leaflet 中用于创建折线图层的类。可以通过传入一组坐标点来定义折线的形状，并支持多种可选参数来自定义样式和行为

Polyline类参数说明：

// 定义坐标点数组（纬经度）
// 数组里面为纬度在前，经度在后
 let points = [
   [39.90, 116.36],
   [39.90, 116.46],
   [39.90, 116.56]
 ];

// 创建折线
const polyline = L.polyline(points, {
   // 折线颜色（支持 HEX、RGB、颜色名称，如 'red'、'#ff0000'）
    color: '#ff0000',
    // 折线宽度（单位：像素）
    weight: 5,
    // 折线透明度（0 为完全透明，1 为不透明）。
    opacity: 1,
    // 线段端点的形状（可选 'round'、'butt'、'square'）
    lineCap: 'square',
    // 线段连接处的形状（可选 'round'、'miter'、'bevel'）
    lineJoin: 'round',
    // 虚线样式（如 '10' 表示 10px 实线 + 10px 空白，循环）
    dashArray: '10',
    // 虚线起始偏移量（如 '10' 表示从第 10px 开始绘制）。
    dashOffset: '0',
    // 折线平滑系数（值越大，路径简化越多，性能优化但精度降低）。
    smoothFactor: 1,
    // 是否禁用折线在视图外的裁剪（设为 true 可提升长路径性能）
    noClip: false,
    // 自定义 CSS 类名，用于覆盖默认样式
    className: ''
}).addTo(map);

// 缩放地图以适应线条范围
// map.fitBounds(polyline.getBounds());

2. Polyline类说明

Polyline类的使用方式一般为L.polyline([[纬度,经度],[纬度,经度],...], 参数).addTo(map)的方式进行加载，Polyline的参数用下表来阐述。

参数名类型默认值说明
colorString#3388ff折线颜色（支持 HEX、RGB、颜色名称，如 'red'、'#ff0000）。
weightNumber3折线宽度（单位：像素）。
opacityNumber (0~1)1.0折线透明度（0 为完全透明，1 为不透明）。
lineCapStringround线段端点的形状（可选 round、butt、square）。
lineJoinStringround线段连接处的形状（可选 round、miter、bevel）。
dashArrayStringnull虚线样式（如 10 表示 10px 实线 + 10px 空白，循环）。
dashOffsetStringnull虚线起始偏移量（如 10 表示从第 10px 开始绘制）。
smoothFactorNumber1.0 折线平滑系数（值越大，路径简化越多，性能优化但精度降低）。
noClipBooleanfalse 是否禁用折线在视图外的裁剪（设为 true 可提升长路径性能）。
classNameStringnull自定义 CSS 类名，用于覆盖默认样式。

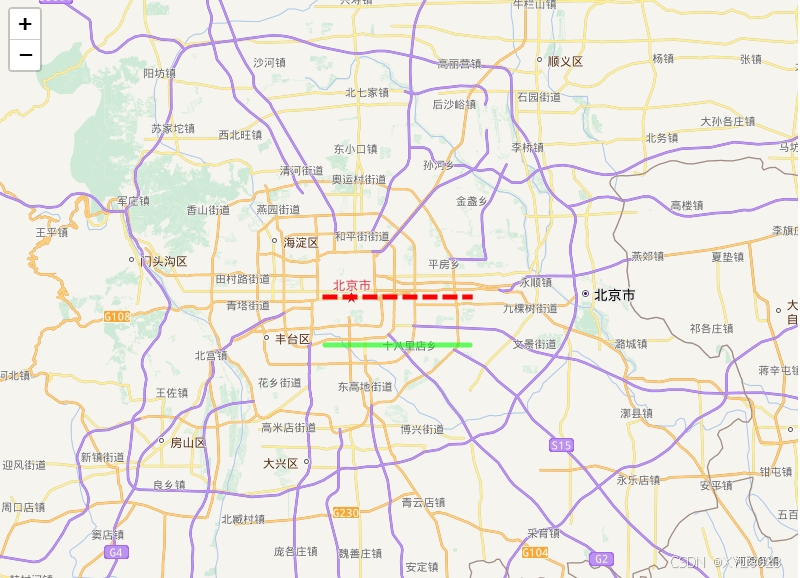

Polyline设置颜色，虚线，透明度效果

在这里插入图片描述

3. 拓展

Polyline可以画单条线也可以绘制多条线，若无特殊处理，多线段样式一致，使用方式L.polyline([线段1纬经度数组,线段2纬经度数组])

let points= [
	// 线段1
    [
      [39.90, 116.36],
      [39.90, 116.46],
      [39.90, 116.56]
    ],
    // 线段2
    [
    	[39.85, 116.36],
      	[39.85, 116.46],
     	[39.85, 116.56]
   	]
];

const polyline = L.polyline(points, {color: 'red'}).addTo(map)

二、面

1. Polygon类

L.Polygon 是 Leaflet 中用于创建多边形图层的类。可以通过传入一组坐标点来定义多边形的形状，并支持多种可选参数来自定义样式和行为。

Polygon类参数说明：

// 定义坐标点数组（纬经度）
// 数组里面为纬度在前，经度在后
 let points = [
   [39.90, 116.36],
   [39.90, 116.46],
   [39.80, 116.46],
   [39.80, 116.36]
 ];

// 创建折线
const polygon= L.polygon(points, {
	// 是否绘制边框
    stroke: true,
    // 边框颜色
    color: 'red',
    // 边框宽度（像素）
    weight: 5,
    // 边框透明度（0 到 1）
    opacity: 0.8,
    // 是否填充内部区域
    fill: true,
    // 填充颜色
    fillColor: '#ff0033',
    // 填充透明度（0 到 1）
    fillOpacity: 0.5,
    // 边框虚线模式
    dashArray: '10',
    // 边框线端点样式（round, butt, square）
    lineCap: 'round',
    // 边框线连接点样式（round, bevel, miter）
    lineJoin: 'round',
    // 自定义 CSS 类名
    className: '',
}).addTo(map)

// 缩放地图以适应线条范围
// map.fitBounds(polygon.getBounds());

2. Polygon类说明

Polygon类的使用方式一般为L.polygon([[纬度,经度],[纬度,经度],...], 参数).addTo(map)的方式进行加载，Polygon的参数用下表来阐述。

参数名类型默认值说明
strokeBooleantrue是否绘制多边形的边框。
colorString#3388ff边框颜色（CSS 颜色值）。
weightNumber3边框宽度（以像素为单位）。
opacityNumber1.0边框透明度（范围为 0 到 1）。
fillBooleantrue是否填充多边形内部区域。
fillColorString color填充颜色（默认与边框颜色相同）。
fillOpacityNumber0.2填充区域的透明度（范围为 0 到 1）。
dashArrayStringnull虚线样式（如 10 表示 10px 实线 + 10px 空白，循环）。
dashOffsetStringnull虚线起始偏移量（如 10 表示从第 10px 开始绘制）。
lineCapStringround边框线端点样式（round, butt, 或 square）。
lineJoinStringround边框线连接点样式（round, bevel, 或 miter）。
classNameStringnull自定义 CSS 类名，用于覆盖默认样式。

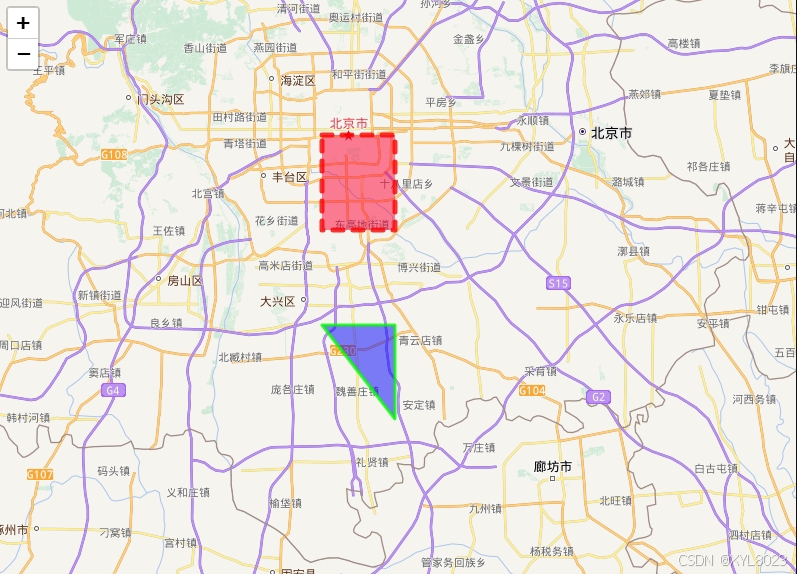

Polygon设置颜色，虚线，透明度效果

在这里插入图片描述

3. Polygon拓展

Polygon可以画单个多边形也可以绘制多个多边形，还可以绘制环形多边形，若无特殊处理，多线段样式一致，使用方式L.Polygon([多边形1纬经度数组,多边形2纬经度数组])

let points= [
	// 多边形1
    [
       [39.90, 116.36],
	   [39.90, 116.46],
	   [39.80, 116.46],
	   [39.80, 116.36]
    ],
    // 多边形2
    [
    	[39.70, 116.36],
      	[39.70, 116.46],
      	[39.60, 116.46]
   	]
];

const polygon= L.polygon(points, {color: 'red'}).addTo(map)

// 环状面要素
let latlngs = [
  [
  	  [39.90, 116.36],
	  [39.90, 116.46],
	  [39.80, 116.46],
	  [39.80, 116.36]
  ], // outer ring
  [
  	  [39.88, 116.38],
	  [39.88, 116.44],
	  [39.82, 116.44],
	  [39.82, 116.38]
 ] // hole
];

const polygon2 = L.polygon(latlngs , {color: '#00ff00'}).addTo(map)

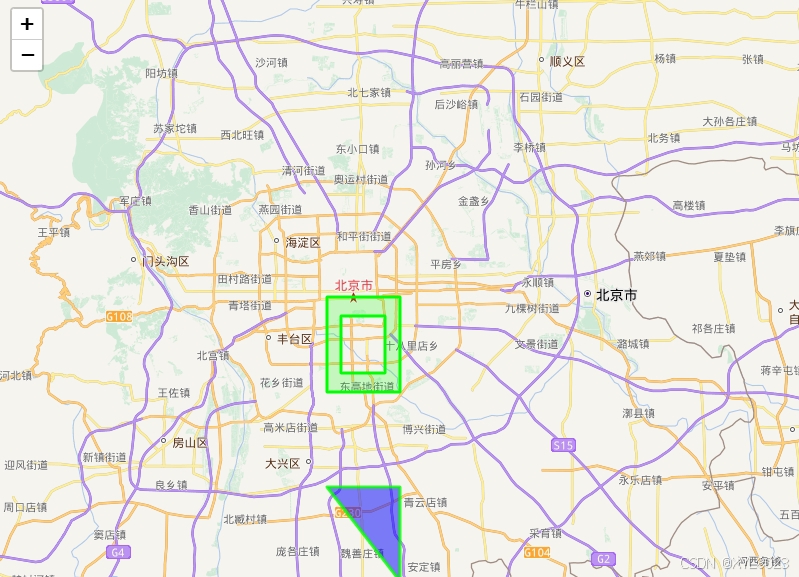

环状面要素展示

在这里插入图片描述

4. Rectangle类

L.Rectangle` 是 Leaflet 中用于创建矩形图层的类。可以通过传入一组坐标点来定义折线的形状，并支持多种可选参数来自定义样式和行为

Rectangle类参数说明：

// 定义坐标点数组（纬经度）
// 数组里面为纬度在前，经度在后
 let points = [
 	// 左下角纬经度
   [39.80, 116.36],
   // 右上角纬经度
   [39.90, 116.46]
 ];

// 创建折线
const rectangle = L.polygon(points, {
	// 是否绘制边框
    stroke: true,
    // 边框颜色
    color: 'red',
    // 边框宽度（像素）
    weight: 5,
    // 边框透明度（0 到 1）
    opacity: 0.8,
    // 是否填充内部区域
    fill: true,
    // 填充颜色
    fillColor: '#ff0033',
    // 填充透明度（0 到 1）
    fillOpacity: 0.5,
    // 边框虚线模式
    dashArray: '10',
    // 边框线端点样式（round, butt, square）
    lineCap: 'round',
    // 边框线连接点样式（round, bevel, miter）
    lineJoin: 'round',
    // 自定义 CSS 类名
    className: '',
}).addTo(map)

// 缩放地图以适应线条范围
// map.fitBounds(rectangle.getBounds());

5. Rectangle类说明

Rectangle类的使用方式一般为L.Rectangle([[左下角纬度,左下角经度],[右上角纬度,右上角经度]], 参数).addTo(map)的方式进行加载，Rectangle的参数用下表来阐述。

参数名类型默认值说明
strokeBooleantrue是否绘制多边形的边框。
colorString#3388ff边框颜色（CSS 颜色值）。
weightNumber3边框宽度（以像素为单位）。
opacityNumber1.0边框透明度（范围为 0 到 1）。
fillBooleantrue是否填充多边形内部区域。
fillColorString color填充颜色（默认与边框颜色相同）。
fillOpacityNumber0.2填充区域的透明度（范围为 0 到 1）。
dashArrayStringnull虚线样式（如 10 表示 10px 实线 + 10px 空白，循环）。
dashOffsetStringnull虚线起始偏移量（如 10 表示从第 10px 开始绘制）。
lineCapStringround边框线端点样式（round, butt, 或 square）。
lineJoinStringround边框线连接点样式（round, bevel, 或 miter）。
classNameStringnull自定义 CSS 类名，用于覆盖默认样式。

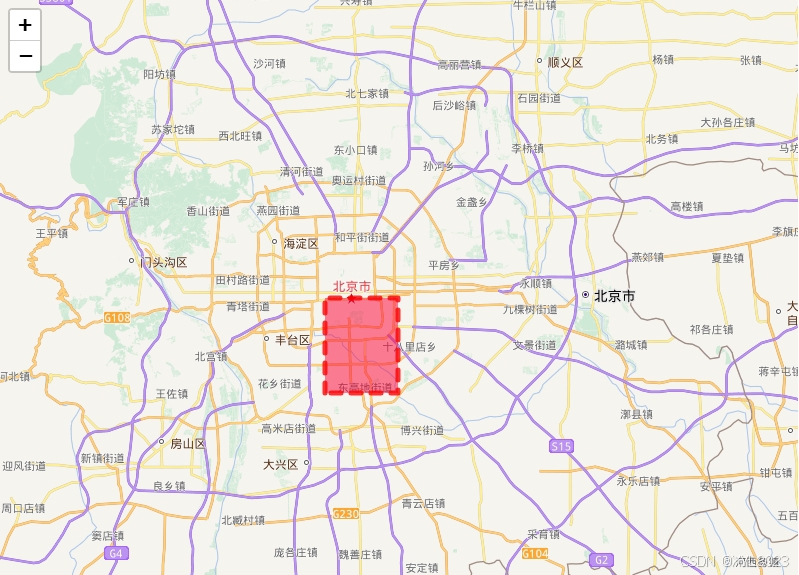

Rectange设置颜色，虚线，透明度效果在这里插入图片描述

三、圆

1. Circle类

L.Circle 是 Leaflet 中用于创建圆图层的类。可以通过传入坐标和半径来确定圆，并支持多种可选参数来自定义样式和行为。

Circle类参数说明：

// 定义坐标点数组（纬经度）
 let points = [39.90, 116.46];

// 创建折线
const circle = L.circle(points, {
	// 圆半径
	radius: 1000,
	// 是否绘制边框
    stroke: true,
    // 边框颜色
    color: 'red',
    // 边框宽度（像素）
    weight: 5,
    // 边框透明度（0 到 1）
    opacity: 0.8,
    // 是否填充内部区域
    fill: true,
    // 填充颜色
    fillColor: '#ff0033',
    // 填充透明度（0 到 1）
    fillOpacity: 0.5,
    // 边框虚线模式
    dashArray: '10',
    // 边框线端点样式（round, butt, square）
    lineCap: 'round',
    // 边框线连接点样式（round, bevel, miter）
    lineJoin: 'round',
    // 自定义 CSS 类名
    className: '',
}).addTo(map)

// 缩放地图以适应线条范围
// map.fitBounds(circle.getBounds());

2. Circle类说明

Circle类的使用方式一般为L.Circle([纬度,经度], 参数).addTo(map)的方式进行加载或者L.Circle([纬度,经度], 半径, 参数).addTo(map)，Circle的参数用下表来阐述。

参数名类型默认值说明
radiusNumber是否绘制多边形的边框。
strokeBooleantrue是否绘制多边形的边框。
colorString#3388ff边框颜色（CSS 颜色值）。
weightNumber3边框宽度（以像素为单位）。
opacityNumber1.0边框透明度（范围为 0 到 1）。
fillBooleantrue是否填充多边形内部区域。
fillColorString color填充颜色（默认与边框颜色相同）。
fillOpacityNumber0.2填充区域的透明度（范围为 0 到 1）。
dashArrayStringnull虚线样式（如 10 表示 10px 实线 + 10px 空白，循环）。
dashOffsetStringnull虚线起始偏移量（如 10 表示从第 10px 开始绘制）。
lineCapStringround边框线端点样式（round, butt, 或 square）。
lineJoinStringround边框线连接点样式（round, bevel, 或 miter）。
classNameStringnull自定义 CSS 类名，用于覆盖默认样式。

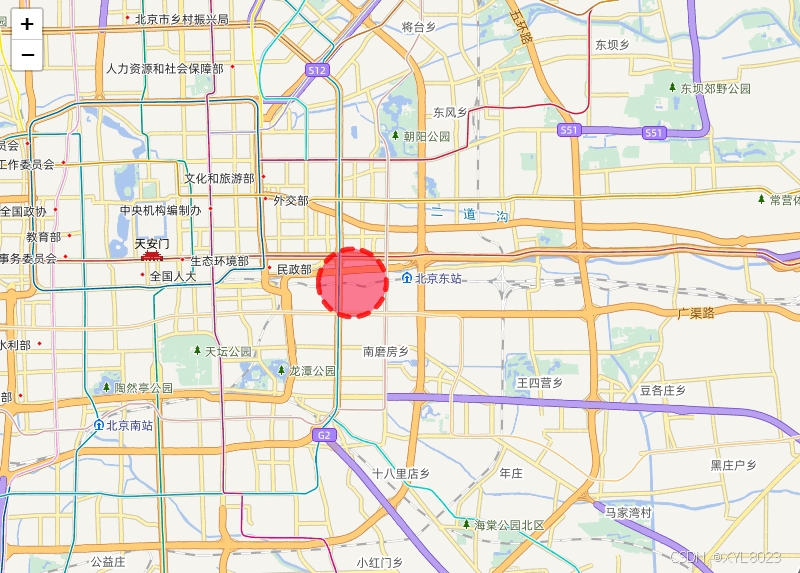

Cirle设置颜色，虚线，透明度效果

在这里插入图片描述

总结

本文主要阐述点，线，多边形等设置。

  1. 点使用
  2. 线使用
  3. 多边形使用
  4. 圆使用

具体使用可以参考本文
