Invtmatic Studio学习：R_trig、文件句柄等
R_trig 是什么
在Invtmatic Studio（常用于汇川PLC等工业控制编程环境）中，`R_trig` 是一个用于检测信号上升沿的功能块，属于标准功能块库的一部分。以下从定义、功能、使用场景和示例几个方面进行详细介绍：
### 定义
`R_trig` 是 "Rising edge trigger" 的缩写，即上升沿触发功能块。它用于检测输入信号从 `FALSE` 变为 `TRUE` 的瞬间变化，也就是上升沿。### 功能
`R_trig` 功能块通常有两个主要的输入输出参数：
- **输入参数**：
- `CLK`：这是需要检测上升沿的信号输入端。当 `CLK` 的值从 `FALSE` 变为 `TRUE` 时，功能块会检测到上升沿。
- **输出参数**：
- `Q`：这是输出端。当检测到 `CLK` 信号的上升沿时，`Q` 会在一个扫描周期内输出 `TRUE`，然后在下一个扫描周期自动复位为 `FALSE`。### 使用场景
- **触发操作**：在工业控制中，经常需要根据某个信号的变化来触发特定的操作。例如，当按钮被按下（信号从 `FALSE` 变为 `TRUE`）时，启动一个电机或执行一段程序逻辑。`R_trig` 可以准确地检测到按钮按下的瞬间，从而触发相应的操作。
- **避免重复触发**：由于 `R_trig` 的输出 `Q` 只在上升沿出现的一个扫描周期内为 `TRUE`，因此可以避免因信号持续为 `TRUE` 而导致的重复触发问题。### 示例代码
以下是一个简单的结构化文本（ST）代码示例，展示了 `R_trig` 的使用方法：
PROGRAM R_trig_Example VAR button : BOOL; // 模拟按钮信号 motor_start : BOOL; // 电机启动信号 r_trig_instance : R_trig; // R_trig 功能块实例 END_VAR // 模拟按钮按下，这里简单地将 button 设置为 TRUE 来模拟一次按下操作 button := TRUE; // 使用 R_trig 检测 button 的上升沿 r_trig_instance(CLK := button); // 当检测到上升沿时，启动电机 IF r_trig_instance.Q THEN motor_start := TRUE; ELSE motor_start := FALSE; END_IF
在这个示例中：
1. 定义了一个模拟按钮信号 `button`、电机启动信号 `motor_start` 和 `R_trig` 功能块实例 `r_trig_instance`。
2. 将 `button` 信号连接到 `r_trig_instance` 的 `CLK` 输入端。
3. 通过检测 `r_trig_instance` 的 `Q` 输出，当检测到 `button` 的上升沿时，将 `motor_start` 设置为 `TRUE`，否则设置为 `FALSE`。通过这个示例，可以清晰地看到 `R_trig` 如何用于检测信号的上升沿并触发相应的操作。
xExecute 是什么
在Invtmatic Studio（常用于汇川PLC等工业控制编程环境）中，`xExecute` 是许多功能块（如文件操作功能块 `FILE.Open`、`FILE.Write`、`FILE.Read` 等）的一个常见输入参数，以下从定义、功能、使用场景和示例几个方面进行详细介绍：
### 定义
`xExecute` 是一个布尔型（`BOOL`）输入参数，用于控制功能块的执行。当 `xExecute` 的值为 `TRUE` 时，功能块开始执行其预定的操作；当 `xExecute` 的值为 `FALSE` 时，功能块通常不会执行操作，或者会停止正在进行的操作。### 功能
- **启动操作**：将 `xExecute` 设置为 `TRUE` 可以触发功能块执行其特定的任务。例如，在文件打开功能块 `FILE.Open` 中，设置 `xExecute := TRUE` 会启动文件打开的操作。
- **停止操作**：将 `xExecute` 设置为 `FALSE` 可以停止功能块的执行。这在需要中断正在进行的操作时非常有用，例如在发生错误或需要提前终止文件读写操作时。### 使用场景
- **条件执行**：根据程序的逻辑条件来决定是否执行某个功能块。例如，只有在满足特定条件（如某个传感器信号为 `TRUE`）时，才执行文件写入操作，此时可以将 `xExecute` 与该条件关联起来。
- **错误处理**：当检测到错误时，可以通过将 `xExecute` 设置为 `FALSE` 来停止正在进行的操作，避免错误进一步扩大。### 示例代码
以下是一个简单的示例，展示了 `xExecute` 在文件打开功能块 `FILE.Open` 中的使用：PROGRAM FileOpenExample VAR filop : FILE.Open; // 文件打开功能块实例 xExecute_Flag : BOOL; // 用于控制文件打开操作的标志 hFile : FILE.HANDLE; // 文件句柄 xDone : BOOL; // 文件打开操作完成标志 xError : BOOL; // 文件打开操作错误标志 END_VAR // 模拟控制文件打开操作的标志 xExecute_Flag := TRUE; // 执行文件打开操作 filop( xExecute := xExecute_Flag, sFileName := 'TestFile.txt', eFileMode := FILE.MODE.MREAD, hFile => hFile, xDone => xDone, xError => xError ); // 根据操作结果进行后续处理 IF xDone THEN // 文件打开成功，可以进行后续的文件操作 ELSIF xError THEN // 文件打开失败，进行错误处理 END_IF
在这个示例中：
1. 定义了文件打开功能块实例 `filop`、控制标志 `xExecute_Flag`、文件句柄 `hFile`、完成标志 `xDone` 和错误标志 `xError`。
2. 将 `xExecute_Flag` 设置为 `TRUE`，触发 `filop` 功能块执行文件打开操作。
3. 根据 `xDone` 和 `xError` 的值来判断文件打开操作的结果，并进行相应的后续处理。通过这个示例，可以清晰地看到 `xExecute` 如何用于控制功能块的执行，以及如何根据功能块的输出结果进行后续的逻辑处理。
文件句柄 是什么？ hfile : CAA.HANDLE; //文件句柄，用于标识打开的文件
在Invtmatic Studio（常用于汇川PLC等工业控制编程环境）中，`hfile : CAA.HANDLE;` 这行代码定义了一个文件句柄变量，以下从定义、作用、使用场景和示例几个方面进行详细介绍：
### 定义
`hfile` 是一个变量，其数据类型为 `CAA.HANDLE`。`CAA.HANDLE` 是一种特定的数据类型，用于在程序中唯一标识一个已打开的文件。它类似于文件系统中的文件描述符，通过这个句柄，程序可以对已打开的文件进行各种操作，如读取、写入、关闭等。### 作用
- **唯一标识文件**：当使用文件打开功能块（如 `FILE.Open`）成功打开一个文件后，系统会返回一个文件句柄。这个句柄在整个程序运行期间唯一地标识该文件，确保程序能够准确地对其进行操作。
- **操作文件的凭证**：在进行文件读取、写入、关闭等操作时，需要将文件句柄作为输入参数传递给相应的功能块。功能块通过这个句柄找到对应的文件，并执行相应的操作。### 使用场景
- **文件打开后**：在调用 `FILE.Open` 功能块成功打开文件后，会将返回的文件句柄赋值给 `hfile` 变量。例如：filop( xExecute := TRUE, sFileName := 'TestFile.txt', eFileMode := FILE.MODE.MREAD, hFile => hfile, // 将打开文件后返回的句柄赋值给hfile xDone =>, xError => );
- **后续文件操作**：在后续的文件读取、写入、关闭等操作中，需要将 `hfile` 作为输入参数传递给相应的功能块。例如，使用 `FILE.Read` 功能块读取文件内容时：
filrd( hFile := hfile, // 使用之前打开文件得到的句柄 xExecute := TRUE, // 其他参数... );
### 示例代码
以下是一个完整的示例，展示了文件句柄 `hfile` 在文件打开、读取和关闭过程中的使用：PROGRAM FileHandleExample VAR filop : FILE.Open; // 文件打开功能块 filrd : FILE.Read; // 文件读取功能块 filcl : FILE.Close; // 文件关闭功能块 hfile : CAA.HANDLE; // 文件句柄 buffer : ARRAY[0..100] OF BYTE; // 用于存储读取的文件内容 bytesRead : UDINT; // 实际读取的字节数 xDone_Open, xError_Open : BOOL; // 文件打开操作的完成和错误标志 xDone_Read, xError_Read : BOOL; // 文件读取操作的完成和错误标志 xDone_Close, xError_Close : BOOL; // 文件关闭操作的完成和错误标志 END_VAR // 打开文件 filop( xExecute := TRUE, sFileName := 'TestFile.txt', eFileMode := FILE.MODE.MREAD, hFile => hfile, xDone => xDone_Open, xError => xError_Open ); IF xDone_Open THEN // 文件打开成功，进行读取操作 filrd( hFile := hfile, xExecute := TRUE, pBuffer := ADR(buffer), szBuffer := SIZEOF(buffer), szSize => bytesRead, xDone => xDone_Read, xError => xError_Read ); IF xDone_Read THEN // 文件读取成功，进行关闭操作 filcl( hFile := hfile, xExecute := TRUE, xDone => xDone_Close, xError => xError_Close ); END_IF END_IF
在这个示例中：
1. 首先使用 `FILE.Open` 功能块打开文件，并将返回的文件句柄赋值给 `hfile`。
2. 如果文件打开成功，使用 `FILE.Read` 功能块读取文件内容，此时需要将 `hfile` 作为输入参数传递给 `filrd` 功能块。
3. 如果文件读取成功，使用 `FILE.Close` 功能块关闭文件，同样需要将 `hfile` 作为输入参数传递给 `filcl` 功能块。通过这个示例，可以清晰地看到文件句柄 `hfile` 在文件操作过程中的重要作用，它贯穿了文件的打开、读取和关闭等各个操作步骤，确保程序能够准确地操作指定的文件。
请问能否给我一个文件句柄返回值的案例学习？
以下是一个在Invtmatic Studio环境中，关于文件句柄返回值的完整案例，该案例展示了如何使用文件打开功能块获取文件句柄，并在后续的文件读取操作中使用该句柄。
### 案例描述
本案例实现以下功能：
1. 使用 `FILE.Open` 功能块打开一个文本文件。
2. 如果文件成功打开，获取返回的文件句柄。
3. 使用 `FILE.Read` 功能块和获取的文件句柄读取文件内容。
4. 将读取到的文件内容进行处理（本案例简单打印读取的字节数）。
5. 最后使用 `FILE.Close` 功能块关闭文件。### 代码示例PROGRAM FileHandleExample VAR // 文件操作功能块实例 filop : FILE.Open; filrd : FILE.Read; filcl : FILE.Close; // 文件句柄，用于标识打开的文件 hfile : CAA.HANDLE; // 用于存储读取的文件内容的缓冲区 buffer : ARRAY[0..100] OF BYTE; // 实际读取的字节数 bytesRead : UDINT; // 文件打开操作的完成和错误标志 xDone_Open, xError_Open : BOOL; // 文件读取操作的完成和错误标志 xDone_Read, xError_Read : BOOL; // 文件关闭操作的完成和错误标志 xDone_Close, xError_Close : BOOL; END_VAR // 打开文件 filop( xExecute := TRUE, sFileName := 'TestFile.txt', // 要打开的文件名 eFileMode := FILE.MODE.MREAD, // 以只读模式打开文件 hFile => hfile, // 将打开文件后返回的句柄赋值给hfile xDone => xDone_Open, xError => xError_Open ); // 检查文件是否成功打开 IF xDone_Open THEN // 文件打开成功，进行读取操作 filrd( hFile := hfile, // 使用之前打开文件得到的句柄 xExecute := TRUE, pBuffer := ADR(buffer), // 指定存储读取内容的缓冲区地址 szBuffer := SIZEOF(buffer), // 缓冲区大小 szSize => bytesRead, // 实际读取的字节数 xDone => xDone_Read, xError => xError_Read ); // 检查文件是否读取成功 IF xDone_Read THEN // 这里可以添加对读取内容的处理代码，本案例简单打印读取的字节数 // 假设有一个打印功能块或方式，以下为示意代码 // Print("读取的字节数: ", bytesRead); // 文件读取成功，进行关闭操作 filcl( hFile := hfile, // 使用文件句柄关闭文件 xExecute := TRUE, xDone => xDone_Close, xError => xError_Close ); END_IF ELSIF xError_Open THEN // 文件打开失败，进行错误处理 // Print("文件打开失败"); END_IF### 代码说明
1. **文件打开操作**：
- 使用 `FILE.Open` 功能块打开名为 `TestFile.txt` 的文件，以只读模式（`FILE.MODE.MREAD`）打开。
- 当文件成功打开后，`hFile` 输出参数会返回一个文件句柄，并将其赋值给 `hfile` 变量。
- `xDone_Open` 会在文件打开操作完成时变为 `TRUE`，`xError_Open` 会在文件打开操作出错时变为 `TRUE`。2. **文件读取操作**：
- 在文件成功打开后，使用 `FILE.Read` 功能块读取文件内容。
- 将之前获取的文件句柄 `hfile` 赋值给 `filrd` 功能块的 `hFile` 输入参数，以指定要读取的文件。
- `pBuffer` 指定了存储读取内容的缓冲区地址，`szBuffer` 指定了缓冲区的大小。
- 读取完成后，`szSize` 输出参数会返回实际读取的字节数，`xDone_Read` 会在读取操作完成时变为 `TRUE`，`xError_Read` 会在读取操作出错时变为 `TRUE`。3. **文件关闭操作**：
- 在文件读取成功后，使用 `FILE.Close` 功能块关闭文件。
- 同样将文件句柄 `hfile` 赋值给 `filcl` 功能块的 `hFile` 输入参数，以指定要关闭的文件。
- `xDone_Close` 会在关闭操作完成时变为 `TRUE`，`xError_Close` 会在关闭操作出错时变为 `TRUE`。通过这个案例，你可以清晰地了解文件句柄的返回值是如何在文件操作中使用的，以及如何通过文件句柄对已打开的文件进行读取和关闭等操作。
FILE.Open
在Invtmatic Studio（常用于汇川PLC等工业控制编程环境）中，`CAA.HANDLE` 本身是用于标识打开文件的一种数据类型，而 `xDone_Open` 等参数通常并不是 `CAA.HANDLE` 类型直接包含的参数，它们是与文件操作功能块（如 `FILE.Open`）相关联的输出参数。以下详细介绍这些参数：
### 1. `FILE.Open` 功能块与相关参数
`FILE.Open` 功能块用于打开一个文件，其常见的输入输出参数如下：
- **输入参数**：
- `xExecute`：布尔型，用于触发文件打开操作。当设置为 `TRUE` 时，功能块开始执行打开文件的操作。
- `sFileName`：字符串型，指定要打开的文件名。
- `eFileMode`：枚举型，指定文件的打开模式，如只读（`FILE.MODE.MREAD`）、只写（`FILE.MODE.MWRITE`）等。
- **输出参数**：
- `hFile`：`CAA.HANDLE` 类型，当文件成功打开后，返回一个文件句柄，用于后续对该文件的操作，如读取、写入、关闭等。
- `xDone`（即 `xDone_Open` 在使用场景中的概念）：布尔型，表示文件打开操作是否完成。当文件成功打开后，`xDone` 会在一个扫描周期内变为 `TRUE`。
- `xError`：布尔型，表示文件打开操作是否发生错误。如果打开文件过程中出现错误，`xError` 会变为 `TRUE`。### 2. `xDone_Open` 参数详解
- **定义和作用**：`xDone_Open`（这里为了方便理解，将其视为与 `FILE.Open` 操作完成相关的标志）是一个布尔型变量，用于指示 `FILE.Open` 功能块是否已经完成了文件打开的操作。在文件打开操作开始后，一旦文件被成功打开，`xDone` 输出参数（对应到具体使用场景可命名为 `xDone_Open` 等以区分不同操作）会在一个扫描周期内变为 `TRUE`。
- **使用场景**：在程序逻辑中，通常需要根据 `xDone_Open` 的状态来判断文件是否已经成功打开，以便进行后续的操作。例如：
```st
PROGRAM FileOpenExample
VAR
filop : FILE.Open;
hfile : CAA.HANDLE;
xDone_Open : BOOL;
xError_Open : BOOL;
END_VARfilop(
xExecute := TRUE,
sFileName := 'TestFile.txt',
eFileMode := FILE.MODE.MREAD,
hFile => hfile,
xDone => xDone_Open,
xError => xError_Open
);IF xDone_Open THEN
// 文件成功打开，可以在这里进行后续的文件读取等操作
ELSIF xError_Open THEN
// 文件打开失败，进行错误处理
END_IF
```
在上述代码中，通过检测 `xDone_Open` 的状态，程序可以知道文件是否已经成功打开，从而决定下一步的操作。### 3. `xError_Open` 参数详解
- **定义和作用**：`xError_Open` 是与 `FILE.Open` 操作错误相关的布尔型变量。如果在文件打开过程中出现任何错误，例如文件不存在、没有访问权限等，`xError` 输出参数（对应到具体使用场景可命名为 `xError_Open`）会变为 `TRUE`。
- **使用场景**：当 `xError_Open` 为 `TRUE` 时，程序需要进行相应的错误处理，比如记录错误信息、提示用户等。例如在上述代码示例中，当检测到 `xError_Open` 为 `TRUE` 时，可以执行错误处理逻辑。### 总结
`xDone_Open` 和 `xError_Open` 这类参数是与文件操作功能块（如 `FILE.Open`）紧密相关的输出标志，它们分别用于指示文件操作是否完成以及是否发生错误。通过合理使用这些参数，程序可以准确地控制文件操作的流程，并在出现错误时进行及时的处理，从而提高程序的可靠性和稳定性。
CAA.HANDLE中的参数
在 **Invtmatic Studio**（常用于汇川PLC等工业控制环境）中，**`CAA.HANDLE`** 是一个用于标识文件或资源句柄的数据类型，但它本身并不直接包含参数（如 `xDone` 或 `xError`）。这些参数通常是 **文件操作功能块（如 `FILE.Open`、`FILE.Read`、`FILE.Close`）的输出参数**，用于反馈操作状态。
---
## **1. `CAA.HANDLE` 是什么？**
- **`CAA.HANDLE`** 是一个 **32位无符号整数（`UDINT`）**，用于唯一标识一个打开的文件或资源。
- 它由 **文件打开功能块（如 `FILE.Open`）返回**，并在后续的 **读取（`FILE.Read`）、写入（`FILE.Write`）、关闭（`FILE.Close`）** 操作中使用。
- 它类似于 Windows API 中的 `HANDLE` 或 Linux 中的 `file descriptor`，是一个 **抽象的引用**，而不是文件本身。## **2. `CAA.HANDLE` 相关的功能块及参数**
(1) `FILE.Open`（打开文件）**FUNCTION_BLOCK FILE.Open VAR_INPUT xExecute : BOOL; // 触发执行 sFileName : STRING; // 文件路径 eFileMode : FILE.MODE; // 打开模式（读/写/追加等） END_VAR VAR_OUTPUT hFile : CAA.HANDLE; // 返回的文件句柄 xDone : BOOL; // 操作完成标志 xError : BOOL; // 错误标志 eErrorID : CAA.ERROR; // 错误代码（可选） END_VAR
#### **参数说明**
参数 类型 说明 hFileCAA.HANDLE输出参数，成功打开文件后返回的句柄，用于后续操作 xDoneBOOL输出参数， TRUE表示文件打开成功xErrorBOOL输出参数， TRUE表示文件打开失败eErrorIDCAA.ERROR输出参数（可选），错误代码（如文件不存在、权限不足等） (2) `FILE.Read`（读取文件）**
FUNCTION_BLOCK FILE.Read VAR_INPUT hFile : CAA.HANDLE; // 文件句柄（来自 FILE.Open） xExecute : BOOL; // 触发执行 pBuffer : POINTER; // 数据存储缓冲区地址 szBuffer : UDINT; // 缓冲区大小 END_VAR VAR_OUTPUT szSize : UDINT; // 实际读取的字节数 xDone : BOOL; // 操作完成标志 xError : BOOL; // 错误标志 END_VAR
#### **参数说明**
参数 类型 说明 hFileCAA.HANDLE输入参数，由 FILE.Open返回的句柄pBufferPOINTER输入参数，指向存储读取数据的缓冲区 szBufferUDINT输入参数，缓冲区大小 szSizeUDINT输出参数，实际读取的字节数 xDoneBOOL输出参数， TRUE表示读取成功xErrorBOOL输出参数， TRUE表示读取失败(3) `FILE.Close`（关闭文件）**
FUNCTION_BLOCK FILE.Close VAR_INPUT hFile : CAA.HANDLE; // 文件句柄（来自 FILE.Open） xExecute : BOOL; // 触发执行 END_VAR VAR_OUTPUT xDone : BOOL; // 操作完成标志 xError : BOOL; // 错误标志 END_VAR
#### **参数说明**
参数 类型 说明 hFileCAA.HANDLE输入参数，由 FILE.Open返回的句柄xDoneBOOL输出参数， TRUE表示关闭成功xErrorBOOL输出参数， TRUE表示关闭失败## **3. 完整示例代码**
PROGRAM FileHandleExample VAR // 功能块实例 filop : FILE.Open; filrd : FILE.Read; filcl : FILE.Close; // 文件句柄 hfile : CAA.HANDLE; // 数据缓冲区 buffer : ARRAY[0..100] OF BYTE; // 状态标志 xDone_Open, xError_Open : BOOL; xDone_Read, xError_Read : BOOL; xDone_Close, xError_Close : BOOL; // 实际读取的字节数 bytesRead : UDINT; END_VAR // 1. 打开文件 filop( xExecute := TRUE, sFileName := 'TestFile.txt', eFileMode := FILE.MODE.MREAD, hFile => hfile, xDone => xDone_Open, xError => xError_Open ); // 2. 检查是否打开成功 IF xDone_Open THEN // 3. 读取文件 filrd( hFile := hfile, xExecute := TRUE, pBuffer := ADR(buffer), szBuffer := SIZEOF(buffer), szSize => bytesRead, xDone => xDone_Read, xError => xError_Read ); // 4. 检查是否读取成功 IF xDone_Read THEN // 5. 关闭文件 filcl( hFile := hfile, xExecute := TRUE, xDone => xDone_Close, xError => xError_Close ); END_IF ELSIF xError_Open THEN // 文件打开失败处理 END_IF## **4. 关键点总结**
1. **`CAA.HANDLE` 本身没有参数**，它只是一个 **标识符**，由 `FILE.Open` 返回，用于后续操作。
2. **`xDone` 和 `xError` 是功能块的输出参数**，用于指示操作是否成功。
3. **文件操作流程**：
- **打开文件**（`FILE.Open`）→ 获取 `hFile`
- **读取/写入文件**（`FILE.Read` / `FILE.Write`）→ 使用 `hFile`
- **关闭文件**（`FILE.Close`）→ 释放 `hFile`
4. **错误处理**：
- 检查 `xError` 标志，并结合 `eErrorID`（如果提供）进行调试。---
## **5. 常见问题**
Q1: `hFile` 可以重复使用吗？**
- **不可以**。每个 `hFile` 对应一个打开的文件实例，关闭后（`FILE.Close`）就不能再使用，必须重新打开。Q2: 如果 `xError` 为 `TRUE`，怎么办？**
- 检查 `eErrorID`（如果有），常见的错误包括：
- 文件不存在（`FILE.ERROR.NOT_FOUND`）
- 权限不足（`FILE.ERROR.ACCESS_DENIED`）
- 磁盘已满（`FILE.ERROR.DISK_FULL`）Q3: 如何避免资源泄漏？**
- 确保在每次 `FILE.Open` 后都调用 `FILE.Close`，即使在读取/写入过程中出错。---
## **结论**
- **`CAA.HANDLE`** 是文件操作的 **关键标识符**，由 `FILE.Open` 返回，用于后续操作。
- **`xDone` 和 `xError`** 是功能块的 **状态反馈参数**，用于判断操作是否成功。
- **正确的文件操作流程**：打开 → 读取/写入 → 关闭，并始终检查错误状态。希望这个解释能帮助你更好地理解 `CAA.HANDLE` 及其相关参数！ 🚀

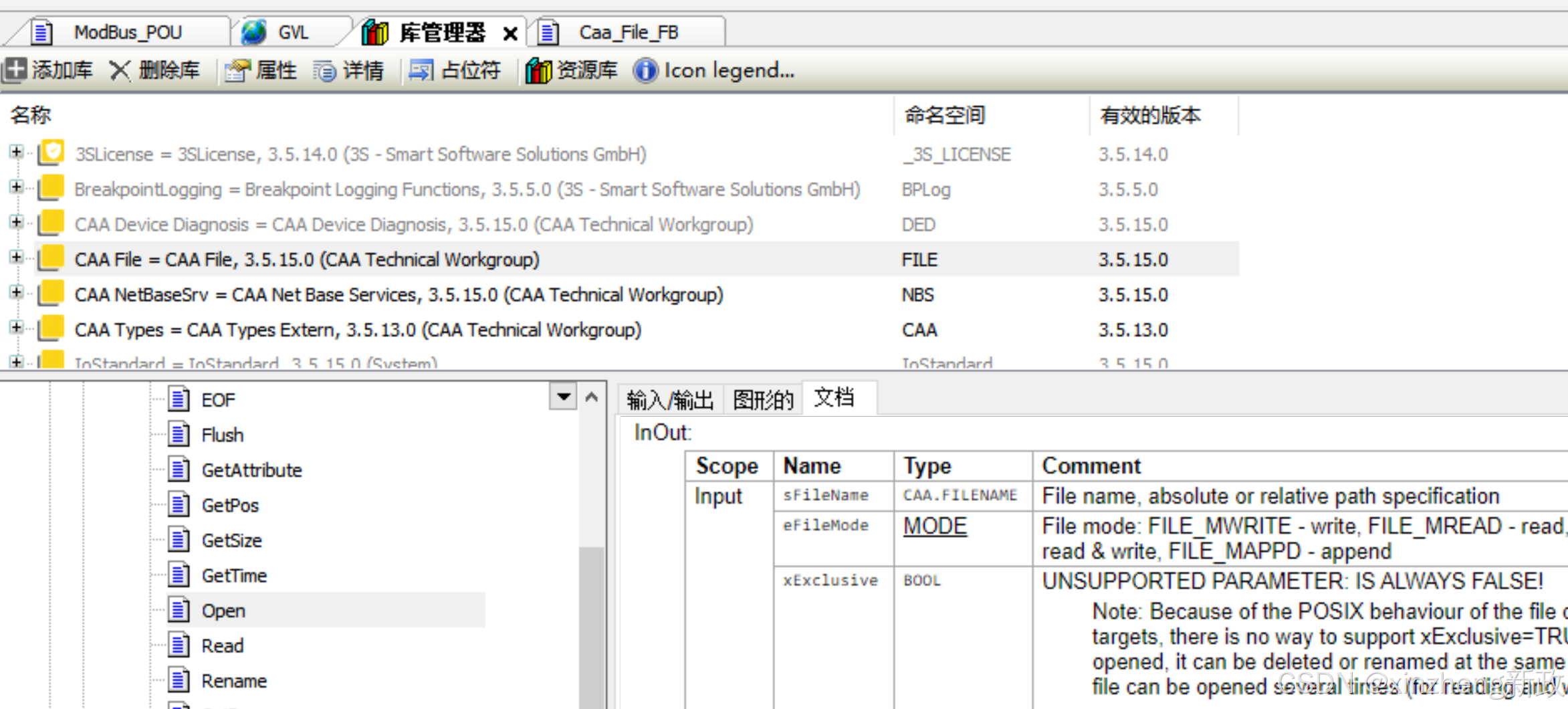

总而言之，第一次接触这个，看不懂什么意思，终于在库管理器中找到了CAA FILE中有较为正统的说明书。
Open (FB; Prefix filop)
FUNCTION_BLOCK Open EXTENDS CBM.ETrig
This function block opens an already existing file or creates a new one. The return value is a file handle, which can then be used as an input ”hFile” in the function blocks ”FILE.Write”, ”FILE.Read”, ”FILE.Close”. There may be restrictions concerning the specification of the directory name, e.g. only capital letters allowed, for different targets. The function ”FILE.GetProperty” shows these restrictions.
InOut:
| Scope | Name | Type | Comment |
|---|---|---|---|
| Input | sFileName | CAA.FILENAME | File name, absolute or relative path specification |
eFileMode | MODE | File mode: FILE_MWRITE - write, FILE_MREAD - read, FILE_MRDWR - read & write, FILE_MAPPD - append | |
xExclusive | BOOL | UNSUPPORTED PARAMETER: IS ALWAYS FALSE! Note: Because of the POSIX behaviour of the file open functions on targets, there is no way to support xExclusive=TRUE! If a file still is opened, it can be deleted or renamed at the same time! Additionally a file can be opened several times (for reading and writing). | |
| Output | eError | ERROR | Local library error ID (0: no error; 5101: time out) |
hFile | CAA.HANDLE | File handle |
这个页面描述了一个名为 `Open` 的功能块，其前缀为 `filop`，属于 `FUNCTION_BLOCK` 类型，并扩展自 `CBM.ETrig`。以下是对该功能块的详细解析：
### 功能概述
该功能块用于打开一个已存在的文件或创建一个新文件。返回值为一个文件句柄，该句柄可以作为后续文件操作功能块（如 `FILE.Write`、`FILE.Read`、`FILE.Close`）的输入参数 `hFile`。### 输入参数 (InOut 中的 Input 部分)
1. **`sFileName`**
- **类型**: `CAA.FILENAME`
- **说明**: 文件名，可以是绝对路径或相对路径。2. **`eFileMode`**
- **类型**: `MODE`
- **说明**: 文件打开模式，可选值包括：
- `FILE_MWRITE`: 写入模式
- `FILE_MREAD`: 读取模式
- `FILE_MRDWR`: 读写模式
- `FILE_MAPPD`: 追加模式3. **`xExclusive`**
- **类型**: `BOOL`
- **说明**: 该参数在文档中被标记为 `UNSUPPORTED PARAMETER: IS ALWAYS FALSE!`。由于目标平台上文件打开函数的 POSIX 行为，无法支持 `xExclusive=TRUE`。如果文件已打开，可以同时删除或重命名。此外，一个文件可以多次打开（用于读取和写入）。### 输出参数 (InOut 中的 Output 部分)
1. **`eError`**
- **类型**: `ERROR`
- **说明**: 本地库错误 ID。值为 0 表示无错误，5101 表示超时。2. **`hFile`**
- **类型**: `CAA.HANDLE`
- **说明**: 文件句柄，用于标识打开的文件，供后续文件操作使用。### 注意事项
- **目录名称规范**: 不同目标平台对目录名称的规范可能有限制，例如只允许大写字母。可以使用函数 `FILE.GetProperty` 查看这些限制。
- **`xExclusive` 参数**: 该参数始终为 `FALSE`，不支持设置为 `TRUE`。### 使用示例
以下是一个简单的使用示例，展示如何使用 `filop` 功能块打开一个文件：
PROGRAM FileOpenDemo VAR filop: FILE.Open; // 声明 filop 功能块实例 hFile: CAA.HANDLE; // 用于存储返回的文件句柄 eError: ERROR; // 用于存储错误信息 END_VAR // 调用 filop 功能块打开文件 filop( sFileName := 'TestFile.txt', // 文件名 eFileMode := FILE.MODE.MREAD, // 打开模式为读取 xExclusive := FALSE, // 始终为 FALSE eError => eError, // 输出错误信息 hFile => hFile // 输出文件句柄 ); // 检查是否打开成功 IF eError = 0 THEN // 文件成功打开，可以使用 hFile 进行后续操作 ELSE // 文件打开失败，处理错误 END_IF### 总结
`filop` 功能块是一个用于打开文件的基础功能块，返回的文件句柄可以用于后续的文件读写和关闭操作。在使用时需要注意目录名称的规范以及 `xExclusive` 参数的限制。通过合理使用该功能块，可以实现文件的打开和后续操作，从而完成文件处理任务。
UDINT_TO_INT
在工业自动化编程（如结构化文本，ST）中，`UDINT_TO_INT` 是一个用于数据类型转换的函数，其作用是将无符号双字整数（`UDINT`，Unsigned Double Integer）转换为有符号整数（`INT`，Integer）。以下是对该函数的详细解析：
### 函数功能
- **输入**：一个 `UDINT` 类型的数值。
- **输出**：转换后的 `INT` 类型的数值。### 数据类型说明
- **`UDINT`**：无符号双字整数，占用 32 位（4 字节），取值范围为 0 到 4,294,967,295。
- **`INT`**：有符号整数，占用 16 位（2 字节），取值范围为 -32,768 到 32,767。### 转换注意事项
- **数值范围限制**：由于 `INT` 的取值范围远小于 `UDINT`，在进行转换时，如果 `UDINT` 的值超出了 `INT` 的表示范围，可能会导致数据截断或溢出。例如，一个大于 32,767 的 `UDINT` 值转换为 `INT` 后，会变成负数或错误的数值。
- **数据截断**：转换过程中，`UDINT` 的高 16 位会被丢弃，只保留低 16 位作为 `INT` 的值。### 使用示例
以下是一个简单的结构化文本（ST）代码示例，展示如何使用 `UDINT_TO_INT` 函数：```st
PROGRAM UDINT_TO_INT_Example
VAR
udintValue: UDINT := 10000; // 定义一个 UDINT 类型的变量并初始化
intValue: INT; // 定义一个 INT 类型的变量用于存储转换结果
END_VAR// 使用 UDINT_TO_INT 函数进行数据类型转换
intValue := UDINT_TO_INT(udintValue);// 可以在这里添加代码来使用转换后的 intValue，例如打印或进一步处理
```### 实际应用场景
- **文件操作**：在处理文件大小时，文件系统可能返回 `UDINT` 类型的文件大小值，而某些功能块或算法可能需要 `INT` 类型的输入，此时就需要使用 `UDINT_TO_INT` 进行转换。
- **数据处理**：在数据采集和处理系统中，传感器数据可能以 `UDINT` 形式传输，但后续的处理模块可能需要 `INT` 类型的数据，这时也需要进行类型转换。### 总结
`UDINT_TO_INT` 是一个实用的数据类型转换函数，用于将 `UDINT` 类型的数值转换为 `INT` 类型。在使用时，需要特别注意数值范围和可能的溢出问题，以确保转换后的数据准确无误。通过合理使用该函数，可以更好地处理不同数据类型之间的转换需求，提高程序的灵活性和兼容性。
