一、综述
在空间大数据可视化展示中,往往需要计算基于道路路网的通行密度,从而得出道路不同路段的权重,然后根据不同的权重值进行道路的分色分级绘制,得出基于不同业务需求的分析展示,如我们每天日常看到的实时道路拥堵情况、道路交通流量压力等线性密度图,如下图的场景:

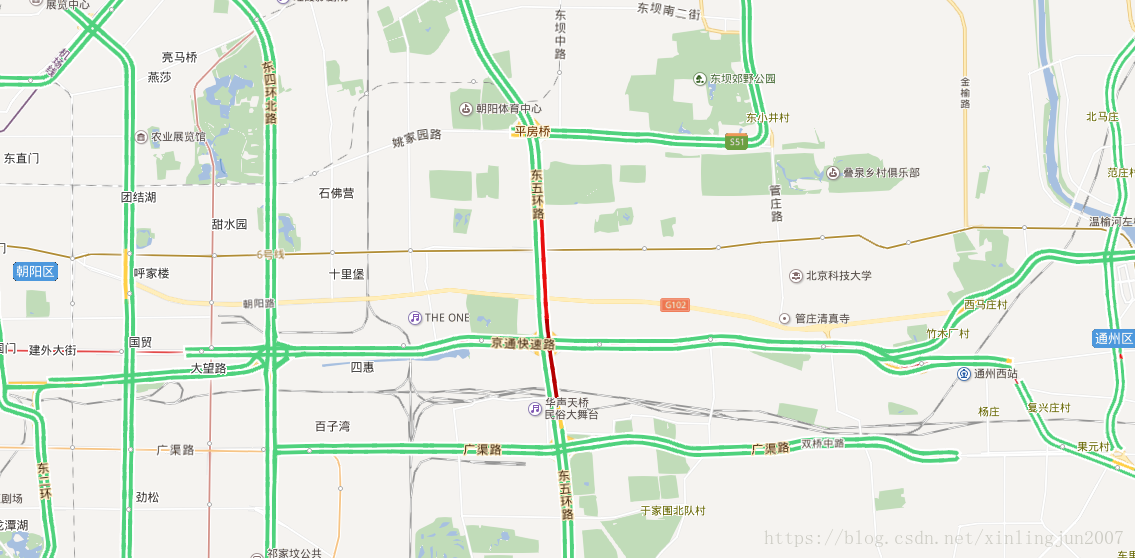

1.道路实时交通

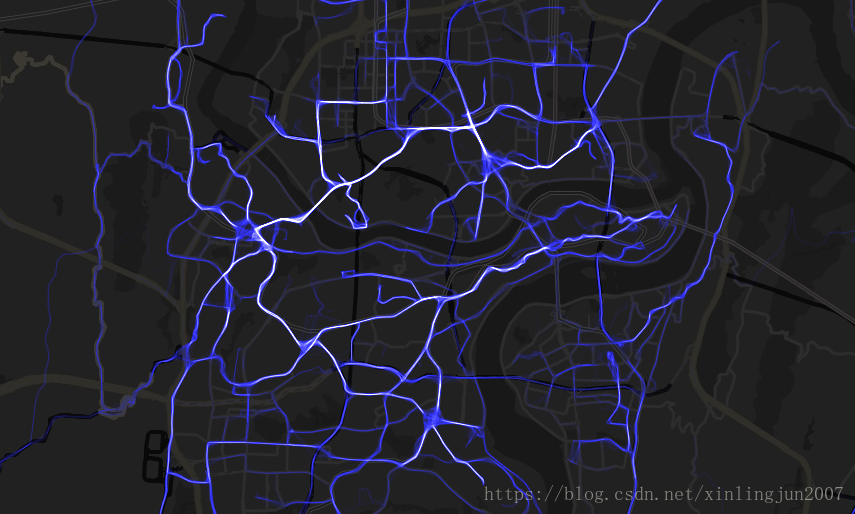

2.道路通行密度(此图实际是道路的叠加,效果跟笔者所描述一致,实现方式不同)
二、数据和方法
根据摩拜的一天骑行轨迹(计算结果不受数据量的约束,理论上数据量越大越好,相应的计算量就越大),然后跟北京道路的路网中心线进行匹配计算,最终计算出哪些道路是骑行密度较大的道路,能够为政府规划、道路路网优化做决策辅助。
方法主要是根据Geohash算法做道路点和骑行轨迹点的匹配,得到道路上不同点的权重,然后根据权重进行道路点的分色渲染,最后将结果以空间化的方式展示。

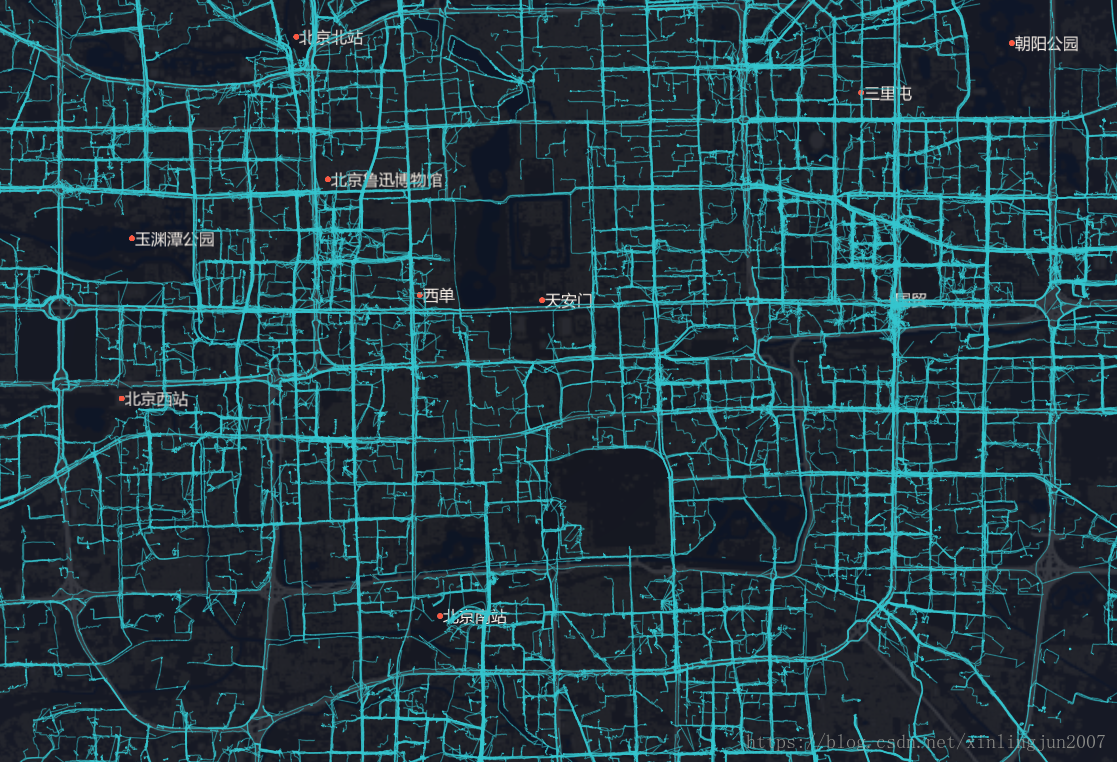

摩拜骑行轨迹原始空间展示如下图所示:
具体步骤如下:
1.将路网上每条道路上的点全部提取,按照roadindex(道路索引),pointindex(道路上点的索引),x(当前点经度),y(当前点维度)方式存储。
2.根据GeoHash,计算每个道路点的hash值(详细方法参考第三部分)
3.遍历摩拜骑行轨迹数据点,将每个点进行geohash转换,跟路网的每个顶点geohash匹配,如果有相同的值,则路网顶点的权重+1,最后遍历完所有的轨迹,即可计算出道路上所有的订单的权重列表
4.根据权重列表进行分级,可以按照不同的标准进行分级展示
三、GeoHashUtils
C#
public static class Geohash
{
#region Direction enum
public enum Direction
{
Top = 0,
Right = 1,
Bottom = 2,
Left = 3
}
#endregion
private const string Base32 = "0123456789bcdefghjkmnpqrstuvwxyz";
private static readonly int[] Bits = new[] { 16, 8, 4, 2, 1 };
private static readonly string[][] Neighbors = {
new[]
{
"p0r21436x8zb9dcf5h7kjnmqesgutwvy", // Top
"bc01fg45238967deuvhjyznpkmstqrwx", // Right
"14365h7k9dcfesgujnmqp0r2twvyx8zb", // Bottom
"238967debc01fg45kmstqrwxuvhjyznp", // Left
}, new[]
{
"bc01fg45238967deuvhjyznpkmstqrwx", // Top
"p0r21436x8zb9dcf5h7kjnmqesgutwvy", // Right
"238967debc01fg45kmstqrwxuvhjyznp", // Bottom
"14365h7k9dcfesgujnmqp0r2twvyx8zb", // Left
}
};
private static readonly string[][] Borders = {
new[] {"prxz", "bcfguvyz", "028b", "0145hjnp"},
new[] {"bcfguvyz", "prxz", "0145hjnp", "028b"}
};
public static String CalculateAdjacent(String hash, Direction direction)
{
hash = hash.ToLower();
char lastChr = hash[hash.Length - 1];
int type = hash.Length % 2;
var dir = (int)direction;
string nHash = hash.Substring(0, hash.Length - 1);
if (Borders[type][dir].IndexOf(lastChr) != -1)
{
nHash = CalculateAdjacent(nHash, (Direction)dir);
}
return nHash + Base32[Neighbors[type][dir].IndexOf(lastChr)];
}
public static void RefineInterval(ref double[] interval, int cd, int mask)
{
if ((cd & mask) != 0)
{
interval[0] = (interval[0] + interval[1]) / 2;
}
else
{
interval[1] = (interval[0] + interval[1]) / 2;
}
}
public static double[] Decode(String geohash)
{
bool even = true;
double[] lat = { -90.0, 90.0 };
double[] lon = { -180.0, 180.0 };
foreach (char c in geohash)
{
int cd = Base32.IndexOf(c);
for (int j = 0; j < 5; j++)
{
int mask = Bits[j];
if (even)
{
RefineInterval(ref lon, cd, mask);
}
else
{
RefineInterval(ref lat, cd, mask);
}
even = !even;
}
}
return new[] { (lat[0] + lat[1]) / 2, (lon[0] + lon[1]) / 2 };
}
public static String Encode(double latitude, double longitude, int precision = 12)
{
bool even = true;
int bit = 0;
int ch = 0;
string geohash = "";
double[] lat = { -90.0, 90.0 };
double[] lon = { -180.0, 180.0 };
if (precision < 1 || precision > 20) precision = 12;
while (geohash.Length < precision)
{
double mid;
if (even)
{
mid = (lon[0] + lon[1]) / 2;
if (longitude > mid)
{
ch |= Bits[bit];
lon[0] = mid;
}
else
lon[1] = mid;
}
else
{
mid = (lat[0] + lat[1]) / 2;
if (latitude > mid)
{
ch |= Bits[bit];
lat[0] = mid;
}
else
lat[1] = mid;
}
even = !even;
if (bit < 4)
bit++;
else
{
geohash += Base32[ch];
bit = 0;
ch = 0;
}
}
return geohash;
}
java语言
参考如下网址:
https://github.com/GuoZhenghao/note/blob/master/Language/Java/Utils/GeoHash.md
四、结果
因为geohash在encode的时候需要传精度参数,所以不同精度得到的计算结果可能不一致,根据mobike一天骑行轨迹得到的骑行道路密度如下:

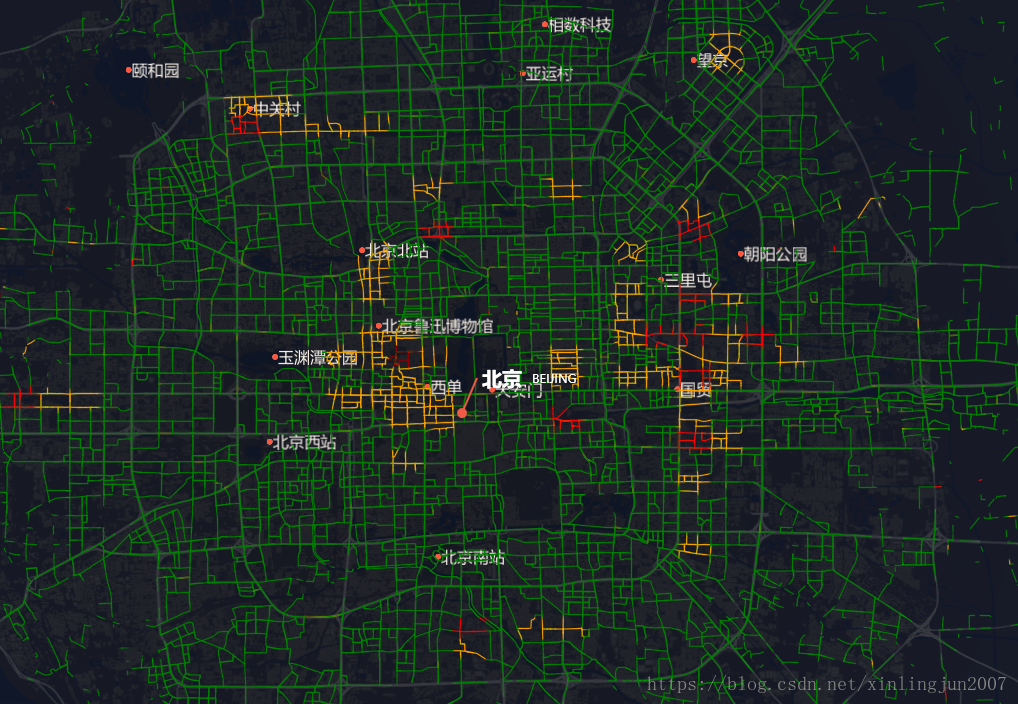

1.北京主城区骑行道路密度,这里划分了四个等级
2.西单附近道路密度

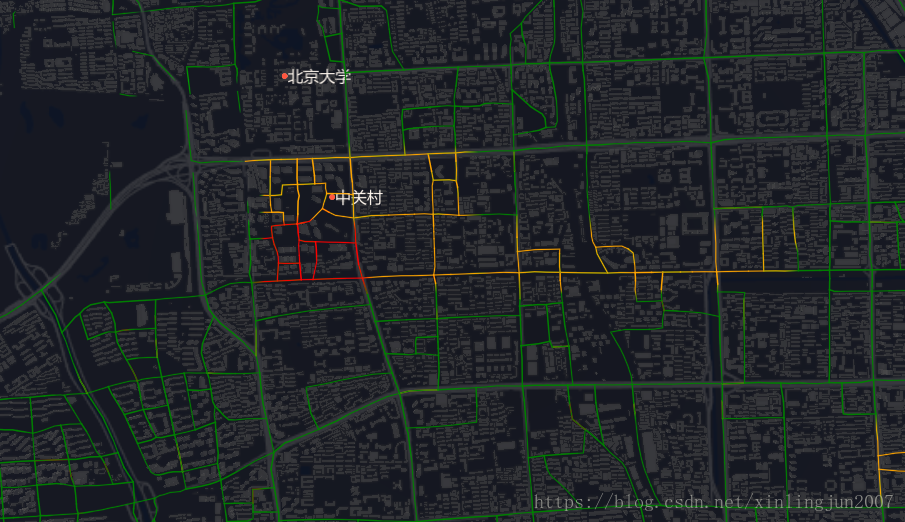

3.中关村附近道路密度
