ATC是昇腾CANN体系下的模型转换工具，用于将开源框架如Caffe、MindSpore、TensorFlow和ONNX的模型转换为昇腾AI处理器支持的.om格式。转换过程涉及算子调度、权重重排和内存优化等步骤，以提升模型在硬件上的执行性能。转换时需要指定模型路径、框架类型、输入格式和形状等参数。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

应用开发深入讲解之模型转换工具

1.基本概念

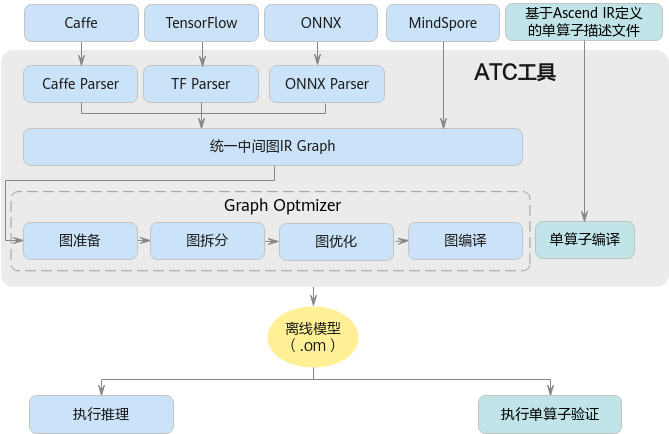

昇腾张量编译器（Ascend Tensor Compiler，简称ATC）是异构计算架构CANN体系下的模型转换工具，它可以将开源框架的网络模型或Ascend IR定义的单算子描述文件（json格式）转换为昇腾AI处理器支持的.om格式离线模型。

模型转换过程中，ATC会进行算子调度优化、权重数据重排、内存使用优化等具体操作，对原始的深度学习模型进行进一步的调优，从而满足部署场景下的高性能需求，使其能够高效执行在昇腾AI处理器上。

2.参数说明

–model

填写原始网络模型文件路径与文件名。参数使用参考示例如下：

#Caffe模型
--model=$HOME/module/resnet50.prototxt --weight=$HOME/module/resnet50.caffemodel
#MindSpore模型
--model=resnet50.air
#pb模型
--model=resnet50.pb
#onnx模型
--model=resnet50.onnx

–framework

填写原始网络模型框架，参数取值与使用参考示例如下：

#取值为0时，即为Caffe框架网络模型，模型包括后缀为prototxt的模型文件和后缀为caffemodel的权重文件
--framework=0
#取值为1时，即为MindSpore框架网络模型，仅支持后缀为*.air的模型文件。
--framework=1
#取值为3时，即为TensorFlow框架网络模型，只支持尾缀为pb的模型文件
--framework=3
#取值为5时，即为ONNX格式网络模型，仅支持ai.onnx算子域中opset v11版本的算子，用户也可以将其他opseth版本的
算子（比如opset v9),通过PyTorch转换成opset v11版本的ONNX算子；而使用PyTorchi训练出的pth模型需要转化为
ONNX格式的模型，才能进行模型转换。
--framework=5

–input_format

填写输入数据格式，Caffe、ONNX默认为NCHW；TensorFlow：默认为NHWC。

该参数一般不需要填写，直接使用默认值即可，但是该参数存在以下限制：

如果TensorFlow模型是通过ONNX模型转换工具输出的，则该参数必填，且值为NCHW。

当原始框架为MindSpore时，只支持配置为NCHW。

如果摸型转换时开启AIPP，在进行推理业务时，输入图片数据要求为NHWC排布，该场景下最终与APP连接的输入节点的格式被强制改成NHWC，可能与atc模型转换命令中–input format参数指定的格式不一致。

#input format参数填写示例
--input format=NCHW

–input_shape

填写模型输入输出的shape，格式为"input_name:n,c,h,w"；模型输入唯一且shapel固定时，可以不填写该参数。以下情况必须要设置该参数：

a.模型有多个输入，则不同输入之间使用英文分号分隔，例如"input_name1:n1,c1,h1,w1;input_name2:n2,c2,h2,w2"。input_name必须是转换前的网络模型中的节点名称。
b. 原始模型中输入数据的某个维度不固定，例如input_name1:？,h,w,c,该参数必填。其中“？”为batch数，表示一次处理的图片数量，可以直接设置为固定值。

#input shape参数填写示例
--input shape="actual input 1:1,3,224,224"

–output
当进行开源框架的网络模型转换时，填写输出的离线模型的路径以及文件名。参数使用参考示例如下：
```
#指定目录
--output=SHOME/resnet50
#当前目录
--output=resnet50
```
换后的模型文件名以该参数指定的为准，自动以.om后缀结尾。
–insert_op_conf

填写插入算子的配置文件路径与文件名，例如aipp预处理算子。

#aipp预处理
--insert op_conf=aipp.cfg

–soc version

填写模型转换时昇腾AI处理器的版本。参数使用参考示例如下：

#昇腾310A处理器使用示例
--soc version=Ascend310

#昇腾310PAI处理器使用示例
--soc version=Ascend310P3

#昇腾910Al处理器使用示例
--soc version=Ascend910A

3.常见使用命令

#caffe模型，不使用aipp
atc --model=resnet50.prototxt --weight=resnet50.caffemodel --framework=0 --output=resnet50 --soc_version=Ascend310 --input_format=NCHW

#pb模型，不使用aipp
atc --model=resnet50_tensorflow_1.7.pb --framework=3 --output=resnet50 --soc_version=Ascend310

#onnx模型，不使用aipp
atc --model=resnet50.onnx --framework=5 --output=resnet50 --input_shape="actual_input_1:1,3,224,224" --soc_version=Ascend310

#onnx模型，使用aipp
atc --model=resnet50.onnx --framework=5 --output=resnet50 --input_shape="actual_input_1:1,3,224,224" --soc_version=Ascend310 --insert_op_conf=aipp.cfg
