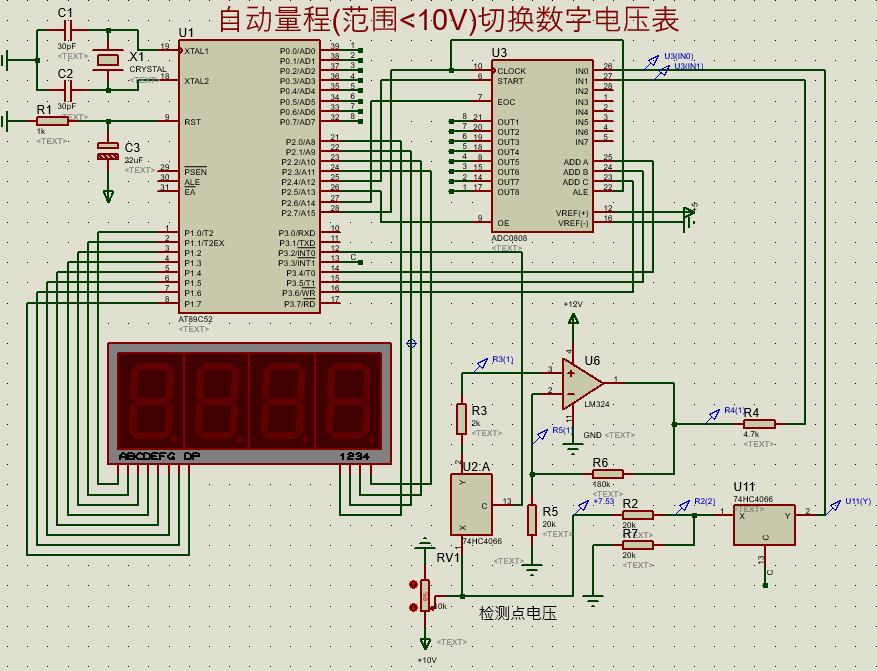

Proteus仿真 - 自动量程(范围＜10V)切换数字电压表

原创于 2025-12-05 19:30:42 发布 · 24 阅读

0 ·

CC 4.0 BY-SA版权

文章标签：

#proteus #51单片机 #嵌入式硬件 #单片机 #keil

✅文末提供完整代码和仿真文件！

在这里插入图片描述

主程序

void main()
{
    TimeInitial();
    ADD_A=0;
    ADD_B=0;
    ADD_C=0;
    _v10;
    m=2;
    while(1)
    {


        ST=0;
        OE=0;
        ST=1;
        ST=0;
        while(EOC==0);
        OE=1;
        getdata=P0;
        OE=0;
        if ((s1==0) && (s2==1) && (getdata<6))
        {
            ADD_A=1;
            _v0_5;

            m=10;
        }
        else if	((s1==1)&&(s2==0) && (getdata>254))
        {
            ADD_A=0;
            _v10;

            m=2;
        }


        temp=(getdata*1.0/255)*500*m;
        dispbuf[0]=temp%10;
        dispbuf[1]=temp/10%10;
        dispbuf[2]=temp/100%10;
        dispbuf[3]=temp/1000;
        Display();

    }
}
