Proteus 8.9（三）元器件类

一、常用元器件

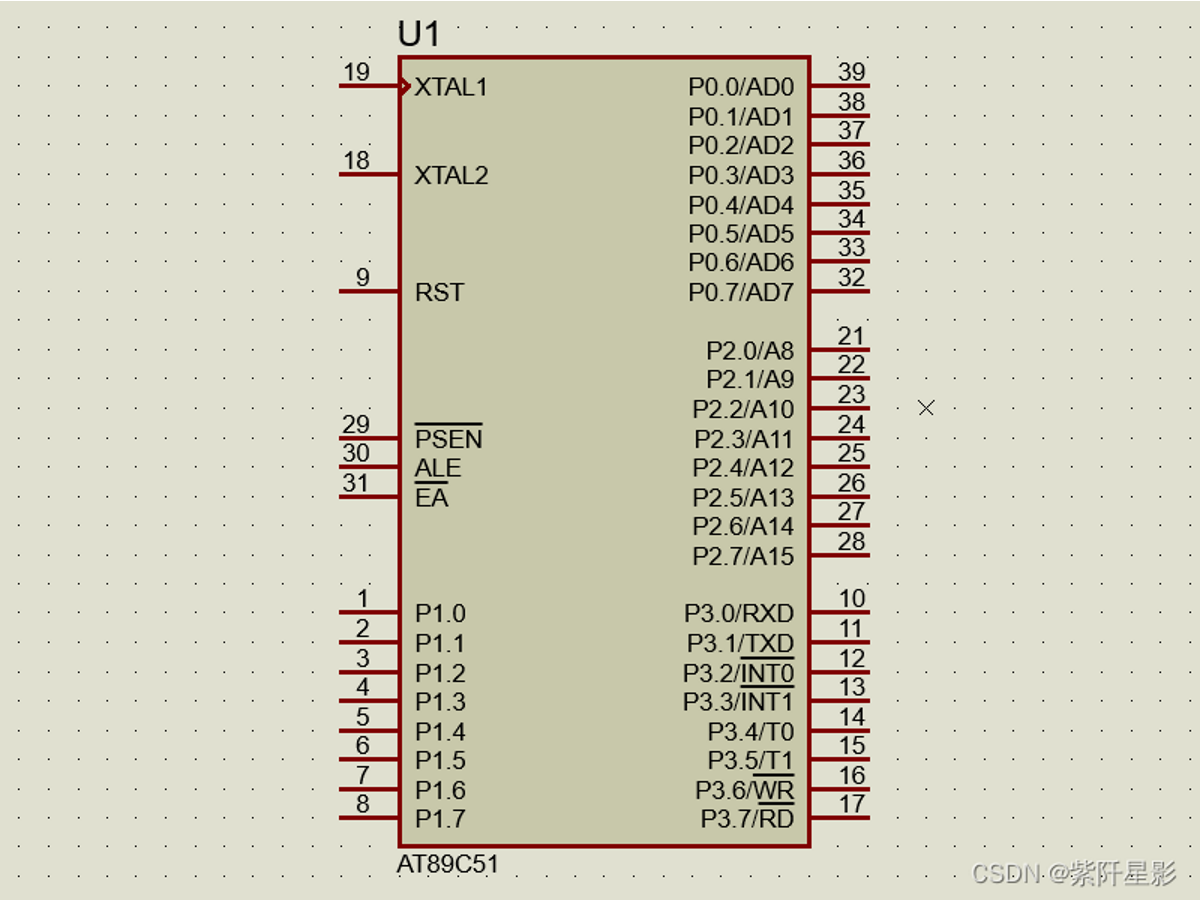

   51单片机（AT89C51）

    

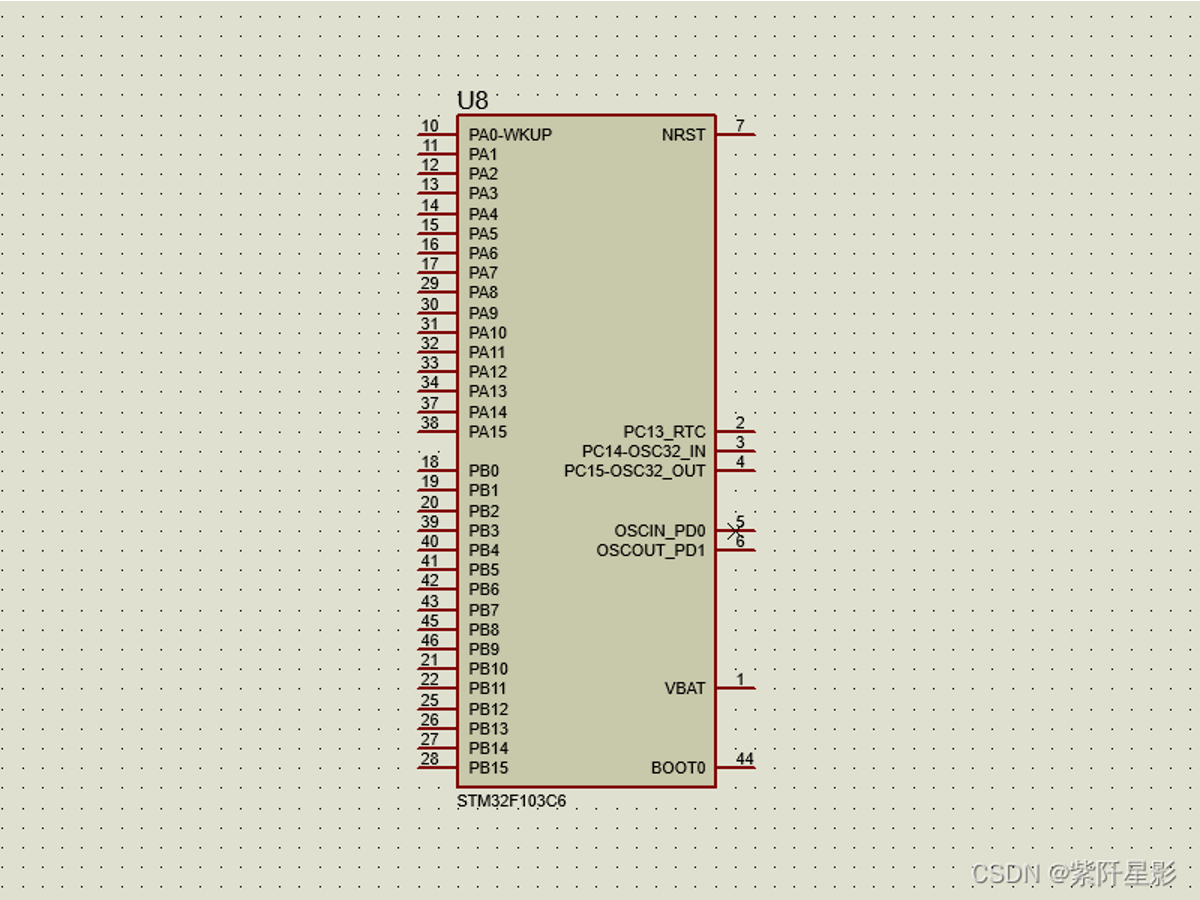

   STM32系列单片机（STM32）

    

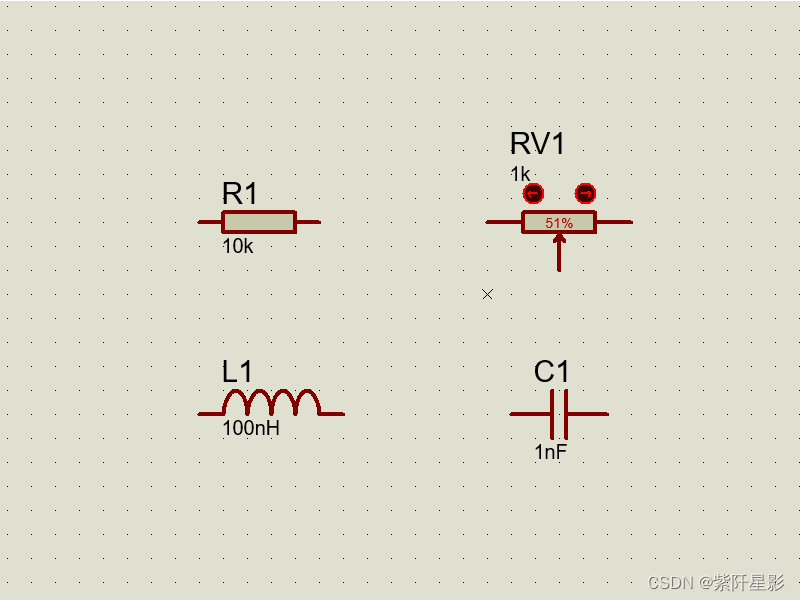

   电阻（RES） 可变电阻（POT-HG） 电感（IND） 电容（CAP）

    

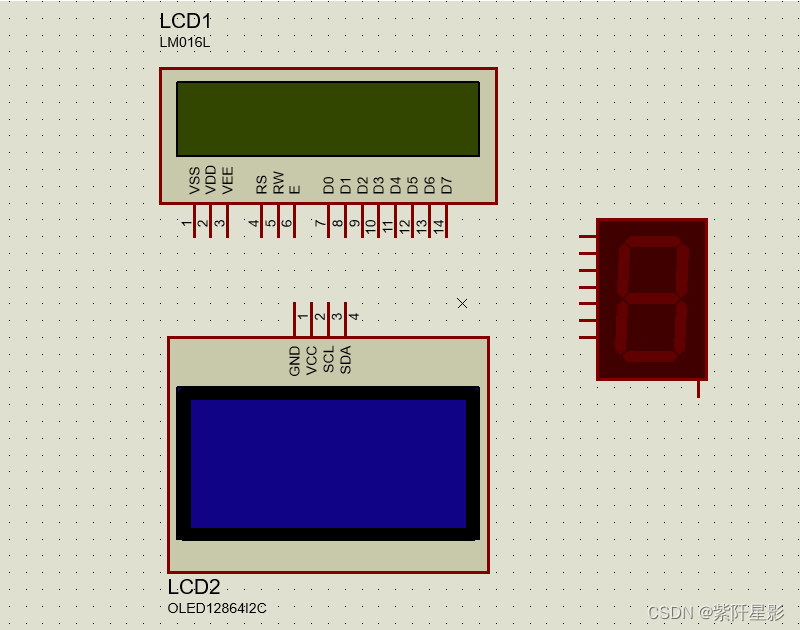

   LCD屏幕（LM016） OLED屏幕（OLED） 数码管（7seg）

    

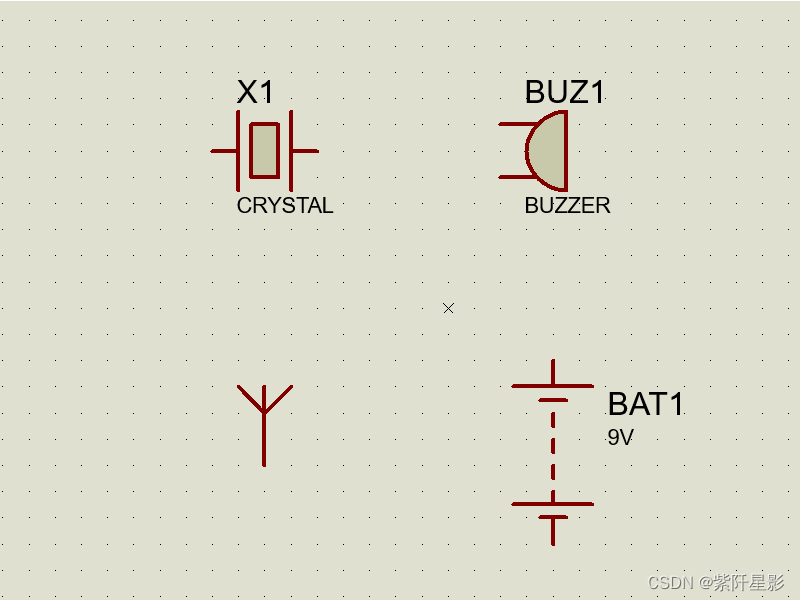

   晶振（CRYSTAL） 电池（battery） 天线（ANTENNA） 蜂鸣器（BUZZER）

    

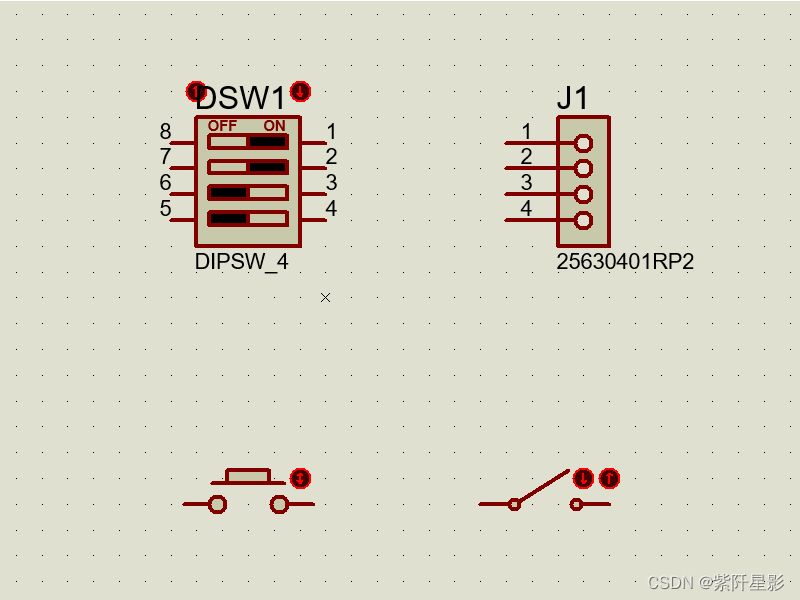

   按键（button） 自锁开关（switch） 拨码开关（dipsw） 排针（Header）

    

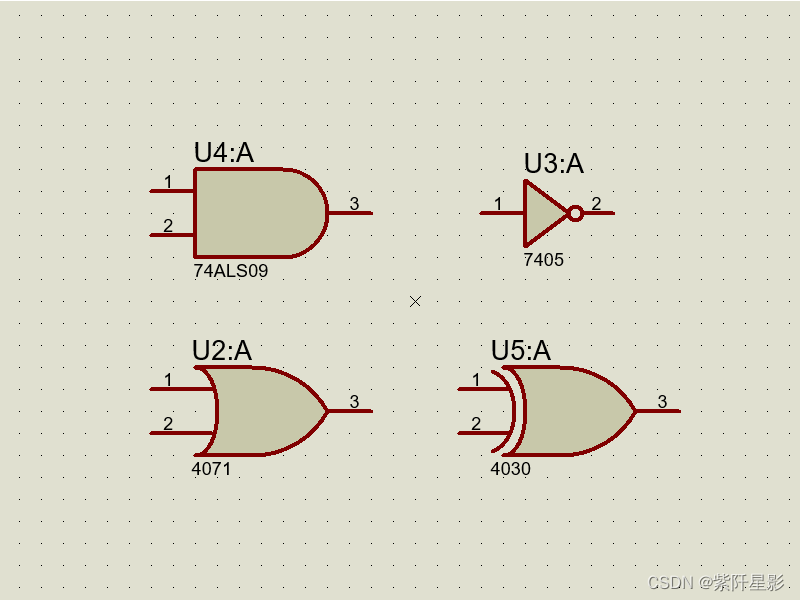

   门电路（or gate） 与门（74ALS09） 非门（7405） 或门（4071） 异或门（4030）

    

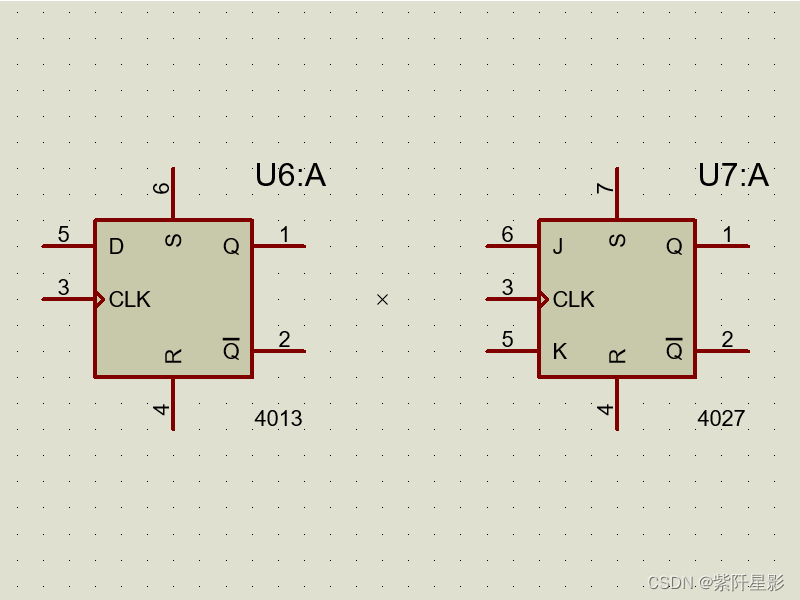

   锁存器（D Latch） D触发器（4013） JK触发器（4027）

    

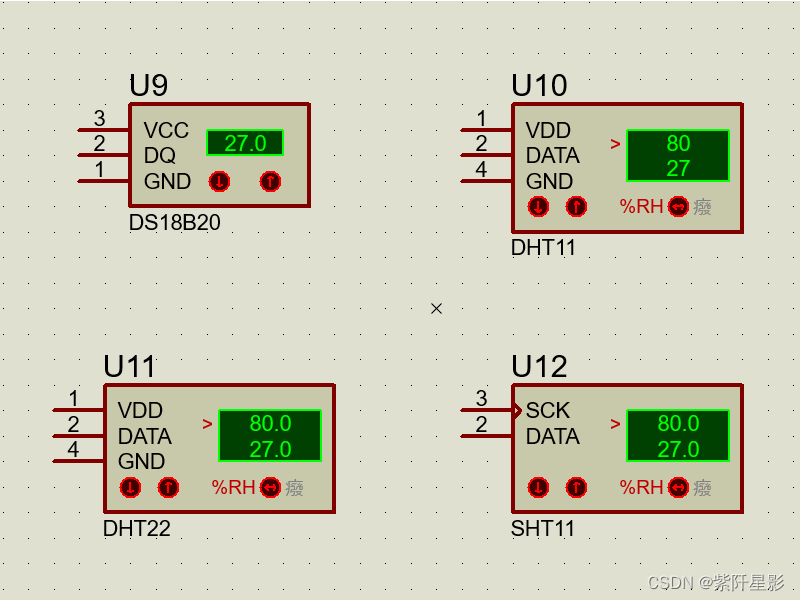

   DS18B20（DS18B20） DHT系列（DHT） SHT系列（SHT）

    

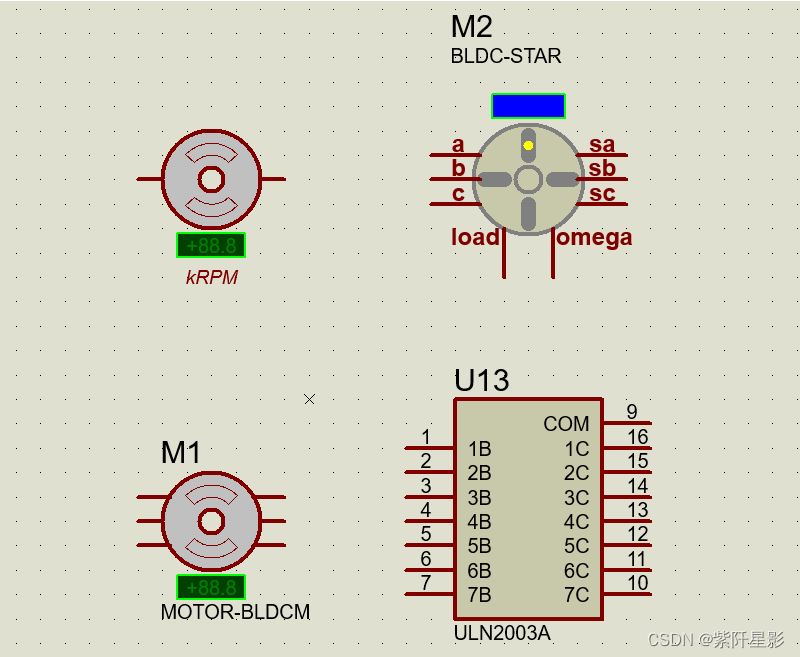

   电机系列（MOTOR） 步进电机驱动芯片（ULN2003A）

    

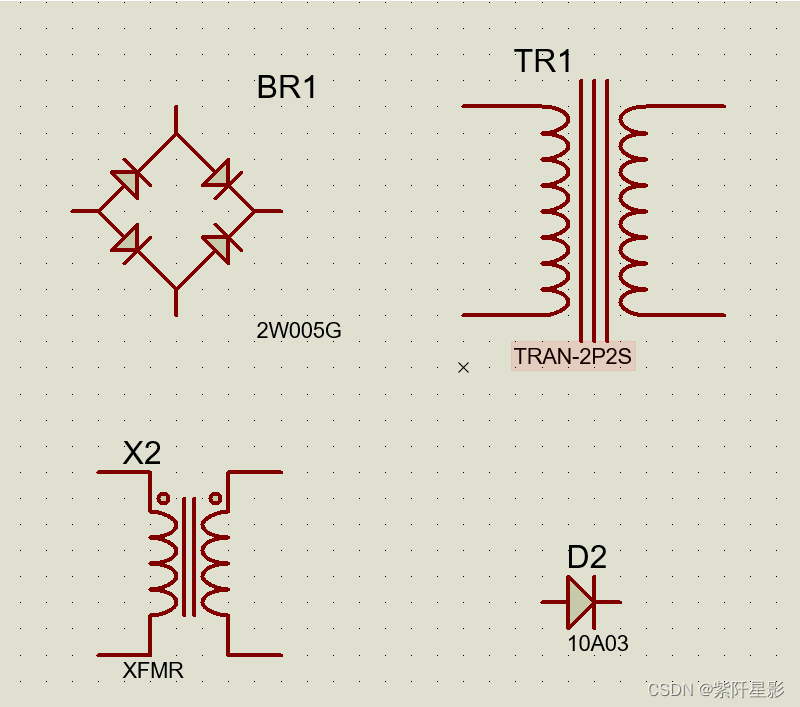

   全桥整流（2W005G） 线圈（TRAN-2P2S） 线圈（XFMR） 二极管（10A03）

    

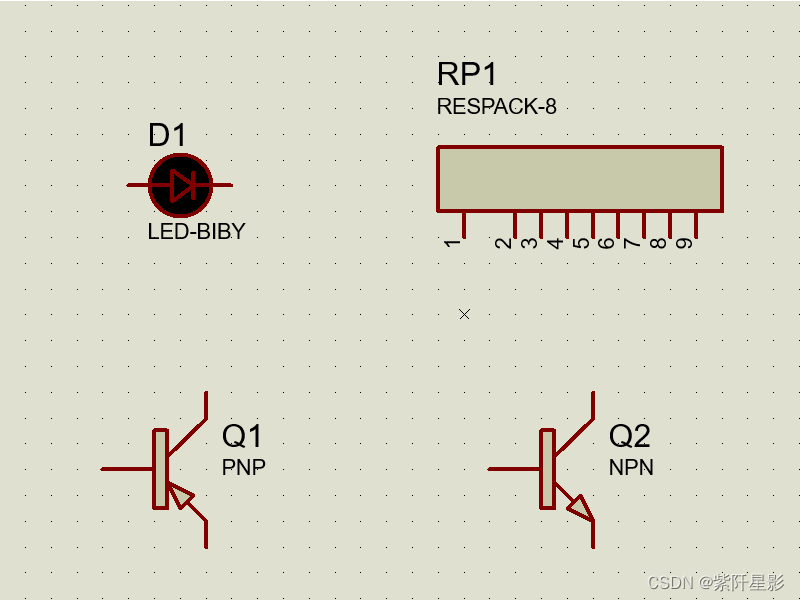

   LED灯系列（LED） 排阻（RESPACK） 三极管（PNP NPN）

    

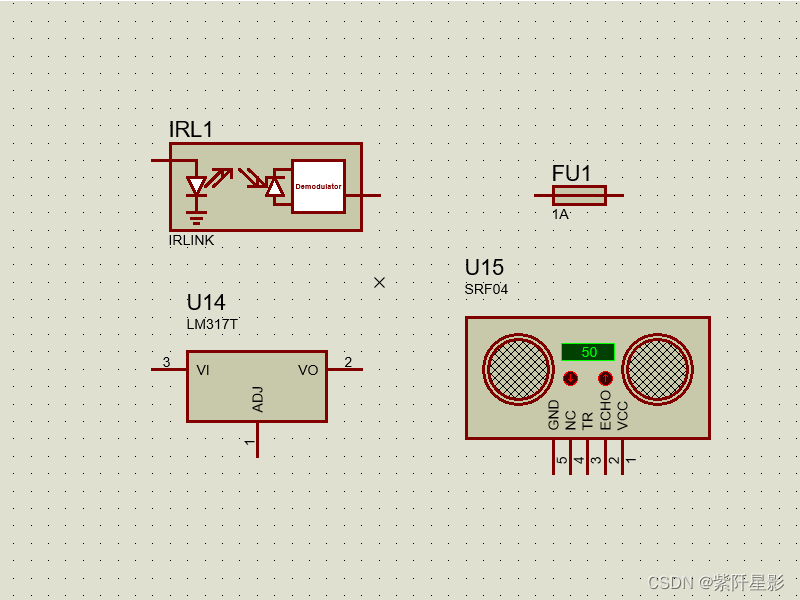

   红外接收头（IRLINK） 保险丝（FUSE） LM317稳压（LM317） 超声波测距（SRF04）

    

二、元器件库

   1、模拟芯片（ Analogy ICs）

     放大放大器（Amplifiers）
     比较器（Comparators）
     显示驱动器（Display Drivers）
     滤波器（Filters）
     数据选择器（Multiplexers）
     稳压器（Regulators）
     定时器（Timers）
     基淮电压（Voltage References）
     杂类（Miscellaneous）

   2、电容（Capacitors ）

     可动态显示充/放电电容（Animated）
     音响专用轴线电容（AudioGrade Axial）
     轴线聚丙烯电容（AxialLead Polypropene）
     轴线聚苯乙烯电容（AxialLead Polystyrene）
     陶瓷圆片电容（Ceramic Disc）
     去耦片状电容（Decoupling Disc）
     普通电容（Generic）
     高温径线电容（High Temp Radial）
     高温轴线电解电容（High Temperature Axial Electrolytic）
     金属化聚酯膜电容（Metallised Polyester Film）
     金属化聚丙烯电容（Metallised Ploypropene）
     金属化聚丙烯膜电容（Metallised Ploypropene Film）
     小型电解电容（Miniture Electrolytic）
     多层金属化聚酯膜电容（Multilayer Metallised Polyester Film）
     多层陶瓷电容（Multilayer Ceramic）
     聚酯膜电容（Mylar Film）
     镍栅电容（NickelBarrier）
     无极性电容（NonPolarized）
     聚乙烯膜片电容（PolyFilmChip）
     聚酯层电容（Polyester Layer）
     径线申解电容（RadialElectrolytic）
     树脂蚀刻电容（Resin Dipped）
     钽珠电容（Tantalum Bead）
     薄膜电容（Thin Film）
     可变电容（Variable）
     VX轴线电解电容（VXAxialElectrolytic）

   3、连接器（Connectors ）

     音频接口（Audio）
     D型接口（D-Type）
     双排插座（DIL）
     FFC/FPC连接器（FFC/FPCConnectors）
     IDC连接头（IDCHeaders）
     插头（Header Blocks）
     PCB转接器（PCBTransfer）
     PCB 转接连接器（PCBTransition Connectors）
     带状电缆（Ribbon Cable）
     带状电缆（Ribbon Cable/Wire trip Connectors）
     单排插座（SIL）
     杂类（Miscellaneous）
     插头块（Terminal Blocks）
     安装在 PCB上的USB 口（USB for PCB Mounting）

   4、数据转换器（ Data Converters ）

     模数转换器（A/DConverters）
     数模转换器（D/AConverters）
     光传感器（Light Sensors）
     采样保持器（Sample&Hold）
     温度传感器（Temperature Sensors）

   5、调试工具（Debugging Tools）

     新点触发器（Breakpoint Triggers）
     逻辑探针（Logic Probes）
     逻辑激励源（LogicStimuli）

   6、二极管（Diodes）

     整流桥（Bridge Rectifiers）
     普通二极管（Generic）
     整流管（Rectifiers）
     肖特基二极管（Schottky）
     开关管（Switching）
     瞬态电压抑制器（Transient Suppressors）
     隧道二极管（Tunnel）
     变容二极管（Varicap）
     稳压二极管，齐纳击穿二极管（Zener）

   7、ECL10000系列（ECL 10000 Series）

     各种常用集成电路

   8、电动机械（ Electromechanical）

     各类直流和步进电动机

   9、电感（Inductors ）

     固定电感（Fixed Inductors）
     多层片状电感（Multilayer Chip Inductors）
     表面安装电感（Surface Mount Inductors）
     小型射频电感（Tight Tolerance RF Inductors）
     普通电感（Generic）
     贴片式电感（SMTInductors）
     变压器（Transformers）

   10、拉普拉斯变换（Laplace Transformation ）

     一阶模型（1st Order）
     二阶模型（2st Order）
     控制器（Controllers）
     非线性模式（Non-Linear）
     算子（Operators）
     极点/零点（Poles/Zones）
     符号（Symbols）

   11、电动机（Mechanics ）

     无子分类

   12、存储芯片（ Memory ICs ）

     动态数据储存器（Dynamic RAM）
     电可擦除可编程存储器（EEPROM）
     可擦除可编程存储器（EPROM）
     IIC总线存储器（IIC Memories）
     SPI总线存储器（SPI Memories）
     存储卡（Memory Cards）
     静态数据存储器（Static Memories）
     UNI/O 存储器（UNI/O Memories）

   13、微处理芯片（Microprocessor ICs）

     68000系列（68000Family）
     8051系列（8051Family）
     ARM系列（ARMFamily）
     AVR系列（AVRFamily）
     Parallax公司微处理器（BASIC Stamp Modules）DSPIC33系列（DSPIC33 Family）
     i86系列（i86Family）
     HC11 系列（HC11 Family）
     PIC10系列（PIC10 Family）
     PIC12系列（PIC12 Family）
     PIC16系列（PIC16 Family）
     PIC18系列（PC18 Family）
     PIC24系列（PIC24 Family）
     Z80系列（Z80Family）
     CPU外设（Peripherals）

   14、杂项（ Miscellaneous）

     含天线、ATA/DE 硬盘驱动模型、单节与多节电池、串行物理接口模型、晶振、动态与通用保险、模拟电压与电流符号、交通信号灯。

   15、建模源（Modelling Primitives ）

     模拟（仿真分析）（Analog（SPICE））
     数字（缓冲器与门电路）（Digital（Buffers&Gates））
     数字（杂类）（Digital（Miscellaneous））
     数字（组合电路）（Digital（Combinational））
     数字（时序电路）（Digital（Sequential））
     混合模式（Mixed Mode）
     可编程逻辑器件单元（PLDElements）
     实时激励源（Real-time（Actuators））
     实时指示器（Real-time（Indictors））

   16、运算放大器（Operational Amplifiers ）

     单路运放（Single）
     二路运放（Dual）
     三路运放（Triple）
     四路运放（Quad）
     八路运放（Octal）
     理想运放（Ideal）
     大量使用的运放（Macromodel）

   17、光电子类器件（Optoelectronics）

     十四段数码管（14-Segment Displays）
     十六段数码管（16-Segment Displays）
     七段数码管（7-Segment Displays）
     英文字符与数字符号液晶显示器（AlphanumericLCDs）
     条形显示器（Bargraph Displays）
     点阵显示器（Dot Matrix Displays）
     图形液晶（GraphicalLCDs）
     灯（Lamps）
     液晶控制器（LCD Controllers）
     液晶面板显示器（LCD Panels Displays）
     发光二极管（LEDS）
     光耦元件（Optocouplers）
     串行液晶（SeriaLCDs）

   18、具有串行下载的微处理器芯片（PICAXE）

     具有串行下载的微处理器芯片（PICAXEICS）

   19、可编程逻辑电路与现场可编程门阵列（PLD & FPGA）

     无子分类

   20、电阻（Resistors ）

     0.6W 金属膜电阻（0.6W Metal Film）
     10W绕线电阻（10wWirewound）
     2W金属膜电阻（2WMetalFilm）
     3W绕线电阻（3wWirewound）
     7W绕线电阻（7W Wirewound）
     片电阻（Chip Resistors）
     通用电阻（Generic）
     高压电阻（High Voltage）
     负温度系数热敏电阻（NTC）
     电阻网络（Resistor Network）
     排阻（Resistor Packs）
     滑动变阻器（Variable）
     可变电阻（Varistors）

   21、仿真源（ Simulator Primitives ）

     触发器（Flip-Flops）
     门电路（Gates）
     电源（Sources）

   22、扬声器与音响设备（Speakers & Sounders）

     无子分类

   23、开关与继电器（Switchers & Relays ）

     键盘（Keypads）
     普通继电器（Generic Relays）
     专用继电器（Specific Relays）
     按键与拨码开关（Switches）

   24、开关器件（Switching Devices）

     双端交流开关元件（DIACS）
     普通开关元件（Generic）
     品闸管（SCRs）
     三端晶闸管（TRIACS）

   25、热阴极电子管（Thermionic Valves ）

     二级真空管（Diodes）
     三级真空管（Triodes）
     四级真空管（Tetrodes）
     五级真空管（Pentodes）

   26、转换器（Transducers ）

     湿度温度传感器（Humidity/Temperature）
     光敏电阳器（LightDependent Resistor（LDR））
     压力传感器（Pressure）
     温度传感器（Temperature）

   27、晶体管（Transistors ）

     双极性晶体管（Bipolar）
     普通晶体管（Generic）
     绝缘栅场效应管（IGBT/Insulated Gate Bipolar Transistors）
     结型场效应晶体管（JFET）
     金属-氧化物半导体场效应品体管（MOSFET）
     射频功率LDMOS品体管（RFowerLDMOS）
     射频功率VDMOS品体管（RFoweDMOS）
     单结晶体管（Unijunction）

   28、集成电路：

     （CMOS 4000 series）： CMOS 4000 系列
     （TTL 74 Series）： TTL 74 系列
     （TTL 74ALS Series）： TTL74增强型低功耗肖特基系列
     （TTL 74AS Series）： TTL 74 增强型肖特基系列
     （TTL 74F Series）： TTL 74 高速系列
     （TTL 74HC Series）： TTL 74HC 系列/CMOS 工作电平
     （TTL 74HCT Series）： TTL 74HCT系列/TTL 工作电平
     （TTL 74LS Series）： TTL 74低功耗肖特基系列
     （TTL 74S Series）： TTL 74 肖特基系列

   集成电路子类：

     加法器（Adders）
     缓冲器/驱动器（Buffers&Drivers）
     比较器（Comparators）
     计数器（Counters）
     译码器（Decoders）
     编码器（Encoders）
     触发器/锁存器（Flip-Flop&Latches）
     分频器/定时器（Frequency Dividers &Timers）
     门电路/反相器（Gates&Inverters）
     存储器（Memory）
     杂类逻辑芯片（MiscLogic）
     数据选择器（Multiplexers）
     多谐振荡器（Multivibrators）
     振荡器（Oscillators）
     锁相环（Phrase-Locked-Loops，PLLs）
     寄存器（Registers）
     信号开关（Signal Switches）
     收发器（Transceivers）
