基于51单片机的停车场车位管理系统

xing_2020

于 2025-05-04 11:55:21 发布

阅读量341

点赞数 5

CC 4.0 BY-SA版权

文章标签： 51单片机嵌入式硬件单片机

本文链接：https://blog.youkuaiyun.com/xing_2020/article/details/147657751

1、简介
该系统采用AT89C51单片机为控制核心，包括：电源模块、传感器模块、显示模块、手动键盘输入模块、车辆车位模拟模块等。它可以实现控制的开启、显示停车场现有车辆数和已停放过车辆数、人工的设置总车位数以及剩余车位数的数值显示等功能。并且拥有16个模拟的停车位，用来显示车辆停放的具体位置。

2、主要功能
a.自动显示停车场的车位状态，进出和停放车辆统计。

b.通过按键模拟车辆进出信息。

c.检测车位车辆是否已满，报警指示灯闪烁。

3、环境搭建

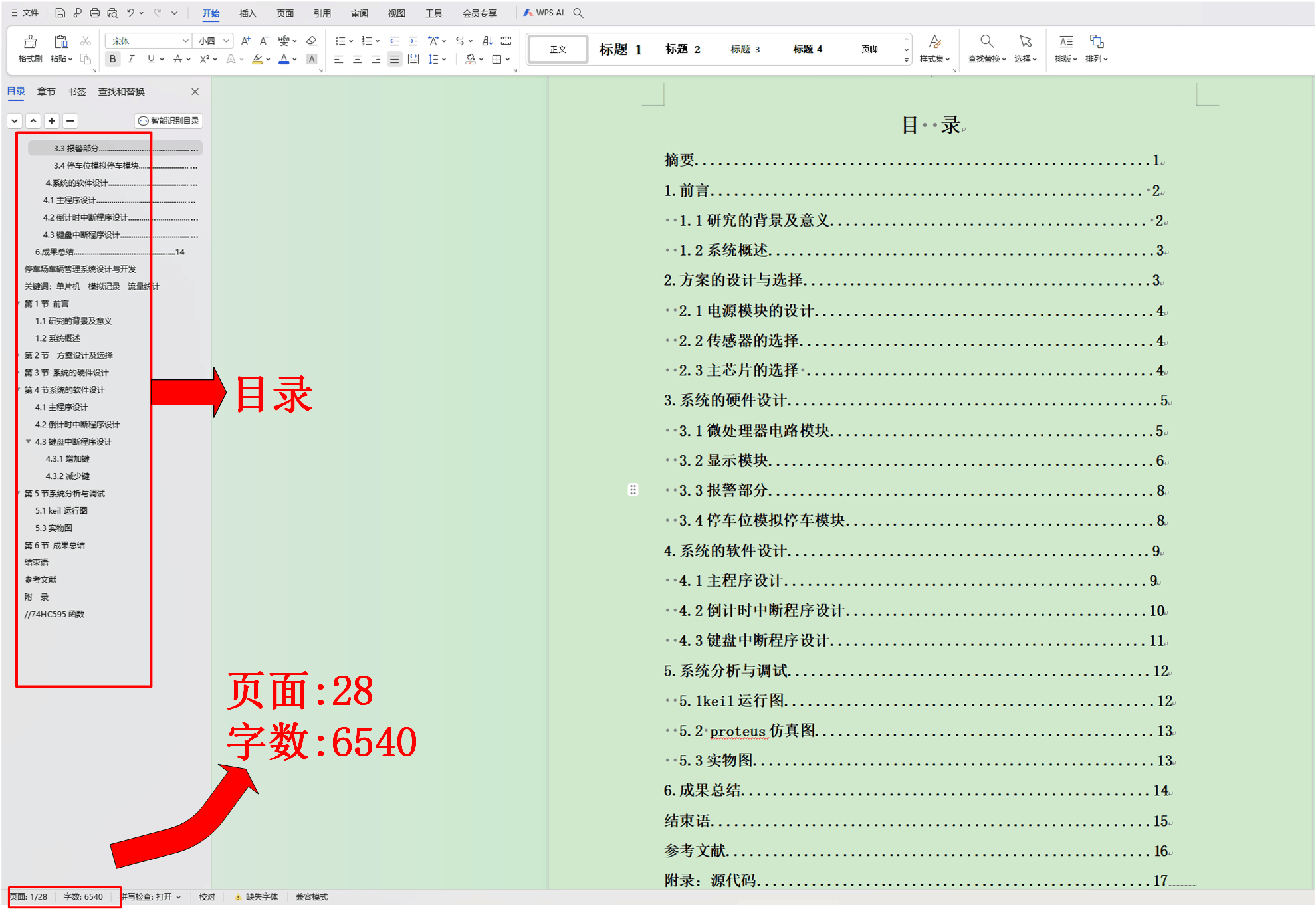

资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件实现程序编写与编译。

include <reg52.h>	         //调用单片机头文件
#define uchar unsigned char  //无符号字符型 宏定义	变量范围0~255
#define uint  unsigned int	 //无符号整型 宏定义	变量范围0~65535
#include <intrins.h>

sbit K1=P1^0;
sbit K2=P1^1;

sbit K3=P1^2;
sbit K4=P1^3;

sbit beep = P1^7;   //蜂鸣器IO口定义

sbit SH = P3^5;
sbit ST = P3^6;
sbit DS = P3^7;

uchar num_jin;
uchar num_chu;
uchar num_car;

#include "lcd1602.h"

/***********************1ms延时函数*****************************/
void delay_1ms(uint q)
{
	uint i,j;
	for(i=0;i<q;i++)
		for(j=0;j<120;j++);
}

void write_74hc595(unsigned int num)
{
	int i;
	ST = 0;
	for(i=0; i<16; i++)
	{
		SH = 0;
		if (num & 0x0001)
		{
			DS = 1;
		}
		else
		{
			DS = 0;
		}
		SH = 1;
		num >>= 1;
	}
	ST = 1;
}

5、proteus8.6仿真

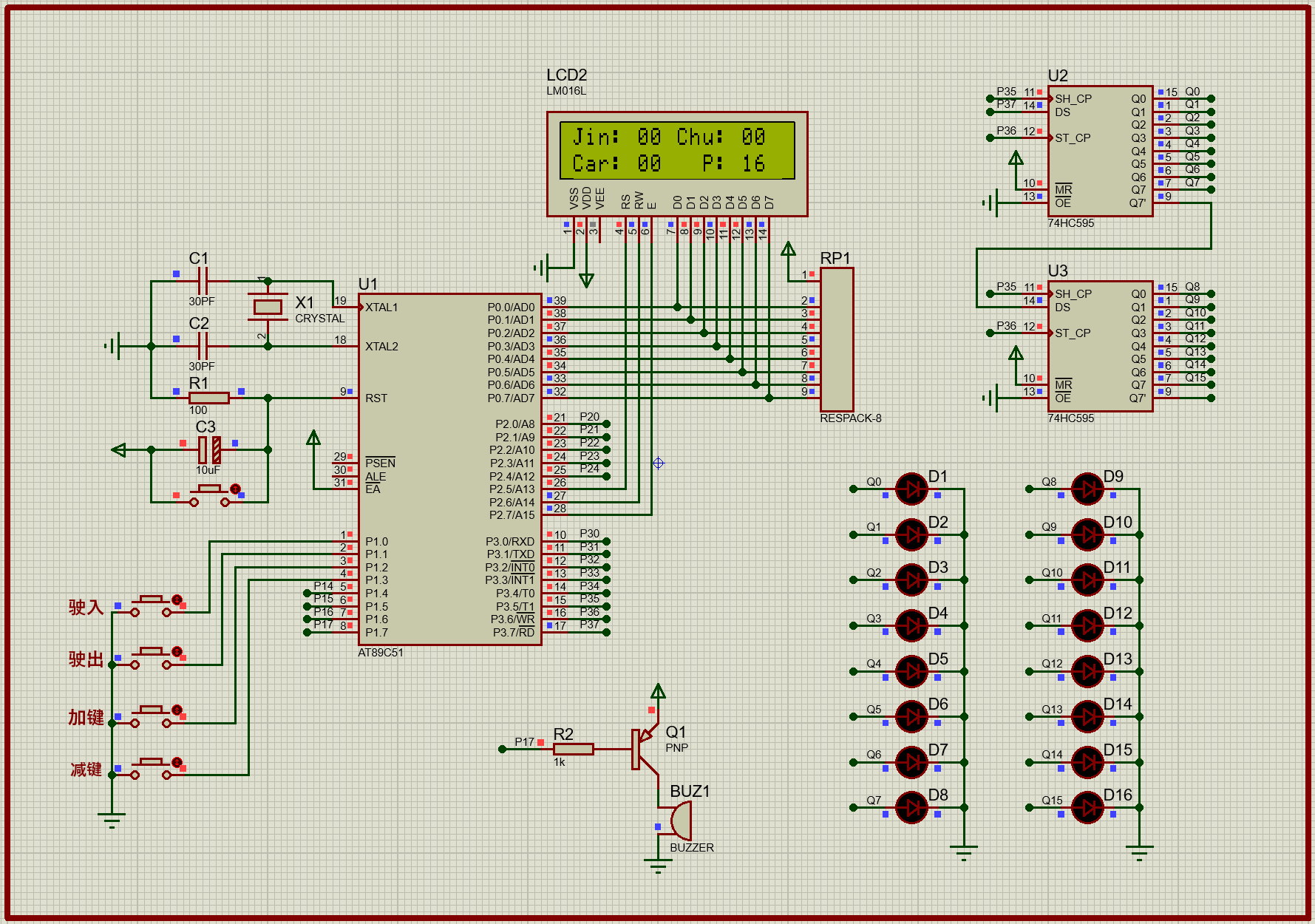

采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。

在这里插入图片描述
