1、简介
该系统采用AT89C51单片机为控制核心，它具有如下功能：利用 LCD12864 液晶来实现站名信息的显示；通过 DS18B20 温度传感器实时检测温度；使用 DS1302 时钟芯片实现万年历功能。该自动报站系统结构简单、成本低、音质清晰、可靠性高，提高了公交的服务质量，促进城市经济和公交事业的和谐发展。

2、主要功能
a.通过LCD12864显示时间、温度、站点信息。

b.通过按键设置上行、下行报站、手动播报。

c.支持按键设置当前时间。

3、环境搭建

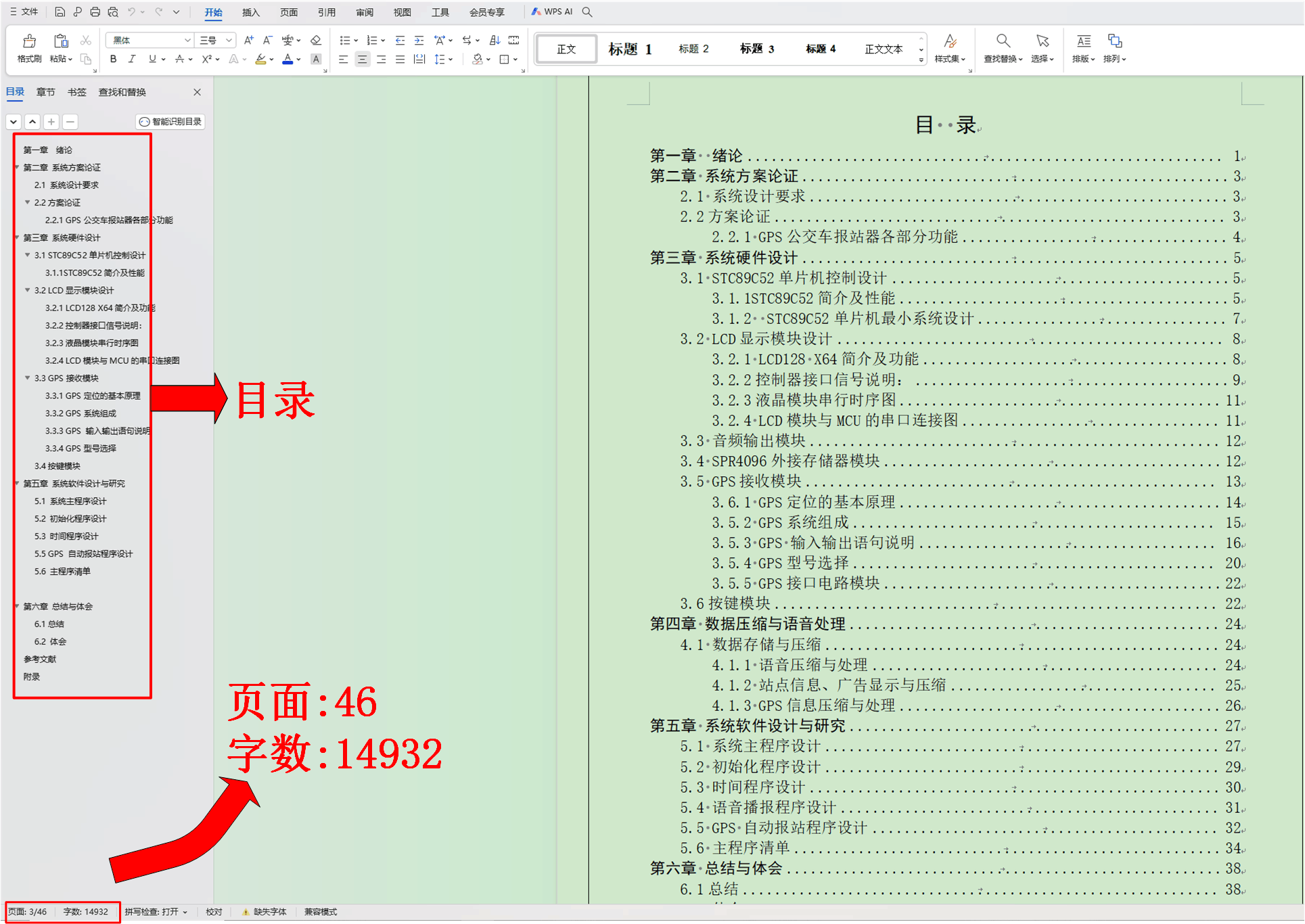

资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件实现程序编写与编译。

uint read_temp()
{
 uint value;
 uchar low;			   //在读取温度的时候如果中断的太频繁了，就应该把中断给关了，否则会影响到18b20的时序
 init_18b20();		   //初始化18b20
 write_18b20(0xcc);	   //跳过64位ROM
 write_18b20(0x44);	   //启动一次温度转换命令
 delay_uint(50);		   //500us

 init_18b20();		   //初始化18b20
 write_18b20(0xcc);	   //跳过64位ROM
 write_18b20(0xbe);	   //发出读取暂存器命令

 EA=0;
 low=read_18b20();	   //读温度低字节
 value=read_18b20();  //读温度高字节
 EA =1;
 value<<=8;		   //把温度的高位左移8位
 value|=low;		   //把读出的温度低位放到value的低八位中
 value*=0.625;	       //转换到温度值 小数
 return value;		   //返回读出的温度 带小数
}

/******************显示时间函数***************************/
void dis_shijian_set()	//显示时间
{
 write_shu16(0*2,0*8,0x20,0);
 write_shu16(1*2,2*8,shi,0);
 write_shu16(1*2,6*8,fen,0);
 write_shu16(1*2,10*8,miao,0);

 write_shu16(0*2,2*8,nian,0);
 write_shu16(0*2,6*8,yue,0);
 write_shu16(0*2,10*8,ri,0);

 write_yhanzi(1,4,5*16,xingqi[week]);
}
/************初始化设置显示*****************/
void init_12864_set1()
{
 write_yhanzi(1,0,2*16,qita[0]);   //年
 write_yhanzi(1,0,4*16,qita[1]);   //月
 write_yhanzi(1,0,6*16,qita[2]);   //日

 write_yhanzi(1,2,2*16,qita[3]);   //时
 write_yhanzi(1,2,4*16,qita[4]);   //分
 write_yhanzi(1,2,6*16,qita[5]);   //秒
 write_yhanzi(2,4,3*16,qita[6]);   //星期

 dis_shijian_set();	//显示时间
}

/******************时间芯片显示函数**********************/
void ds1302_dis()
{
 uchar miao_1;
 if(menu_1 == 0)
 {
  read_time();
  if(miao_1 != miao)
  {
   miao_1 = miao;
   dis_shijian();	//显示时间
  }
 }
}

/********************独立按键程序*****************/
uchar key_can;	 //按键值
void key()	 //独立按键程序
{
 static uchar key_new;
 key_can=20;                   //按键值还原
 P3|=0x78;                     //对应的按键IO口输出为1
 if((P3&0x78)!=0x78)		//按键按下
 {
  delay_1ms(1);	     	//按键消抖动
  if(((P3&0x78)!=0x78)&&(key_new==1))
  {						//确认是按键按下
   key_new=0;
   switch(P3&0x78)
   {
	case 0x70:key_can=1;break;	 //得到按键值
	case 0x68:key_can=2;break;	 //得到按键值
	case 0x58:key_can=3;break;	 //得到按键值
	case 0x38:key_can=4;break;	 //得到按键值
   }
  }
 }
 else
 key_new=1;
}

5、proteus8.6仿真

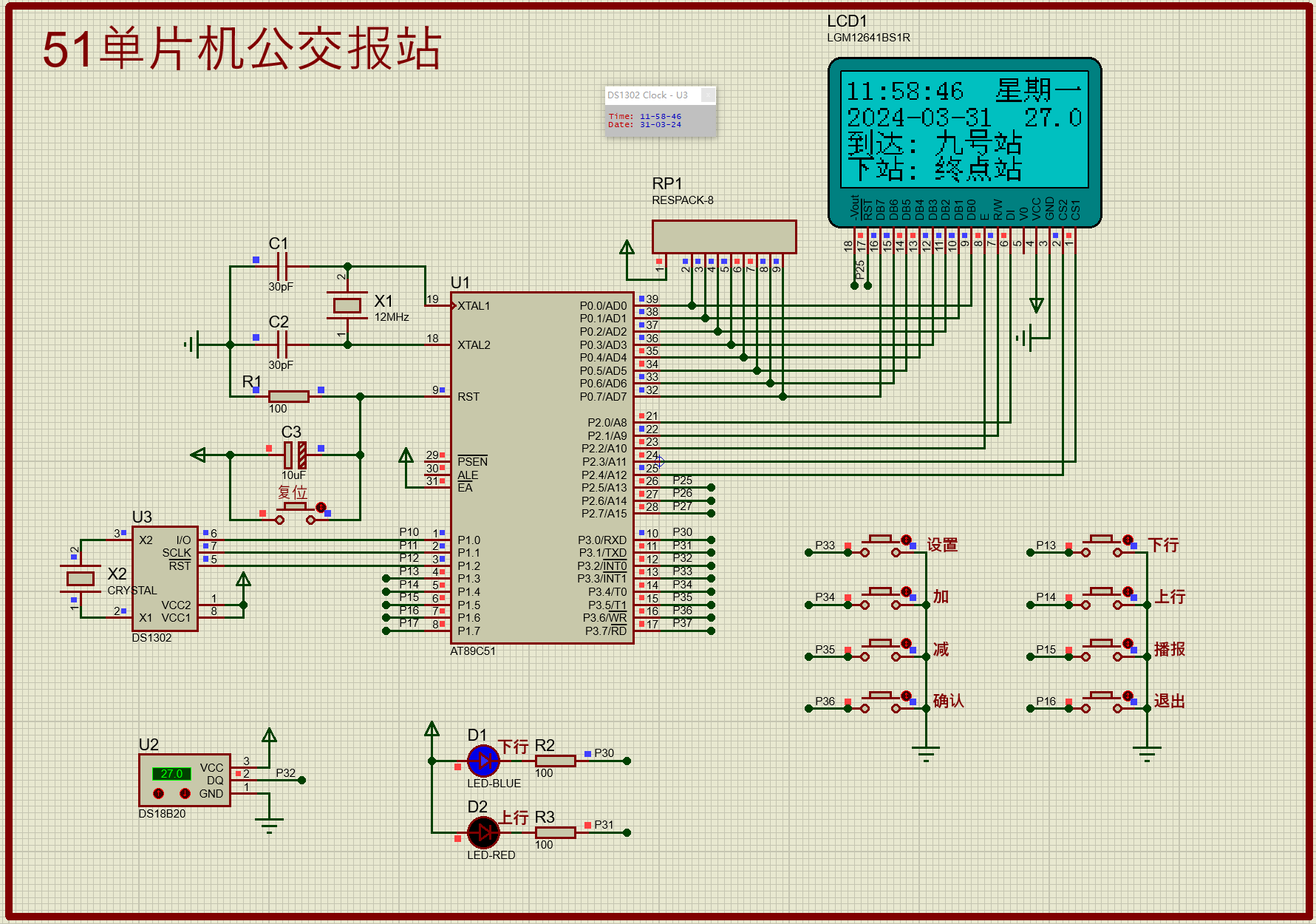

采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。

在这里插入图片描述
