基于51单片机的2位数码管计算器设计

1、简介
该设计是以AT89C51单片机为核心的计算器模拟系统，输入采用4×4矩阵键盘，可以进行加、减、乘、除数字运算，并在2位数码管上显示操作过程。

2、主要功能
a.通过2位数码管显示计算过程。

b.通过4×4矩阵键盘进行加、减、乘、除数字运算。

3、环境搭建
资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件实现程序编写与编译。

#include <reg51.h>
#define uint unsigned int
#define uchar unsigned char
sbit GW=P2^1;
sbit SW=P2^0;
uchar table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0xff,0x6f};//共阴极
void delay(uint z)
{
 uint i,j;
 for(i=z;i>0;i--)
   for(j=120;j>0;j--);
}
void display(uchar num)
{
 uchar Gnum,Snum;
 Gnum=num%10;
 Snum=num/10;

 GW=0;
 SW=1;
 P0=table[Gnum];
 delay(2);
 GW=1;
 SW=1;

 GW=1;
 SW=0;
 P0=table[Snum];
 delay(2);
 GW=1;
 SW=1;
}
uchar keyscan()
{
 uchar temp,keyzhi=0xff;
 P3=0xfe;					  //第一行键值
 temp=P3;
 temp=temp&0xf0;
 if(temp!=0xf0)
  {
   delay(10);
   temp=P3;
   temp=temp&0xf0;
   if(temp!=0xf0)
    {
	 temp=P3;
	 switch(temp)
	 {
	  case 0xee:keyzhi=7;while(P3==0xee);break;
	  case 0xde:keyzhi=8;while(P3==0xde);break;
	  case 0xbe:keyzhi=9;while(P3==0xbe);break;
	  case 0x7e:keyzhi='/';while(P3==0x7e);break;
	 }
	}
  }

  P3=0xfd;					  //第二行键值
 temp=P3;
 temp=temp&0xf0;
 if(temp!=0xf0)
  {
   delay(10);
   temp=P3;
   temp=temp&0xf0;
   if(temp!=0xf0)
    {
	 temp=P3;
	 switch(temp)
	 {
	  case 0xed:keyzhi=4;while(P3==0xed);break;
	  case 0xdd:keyzhi=5;while(P3==0xdd);break;
	  case 0xbd:keyzhi=6;while(P3==0xbd);break;
	  case 0x7d:keyzhi='*';while(P3==0x7d);break;
	 }
	}
  }

5、proteus8.6仿真

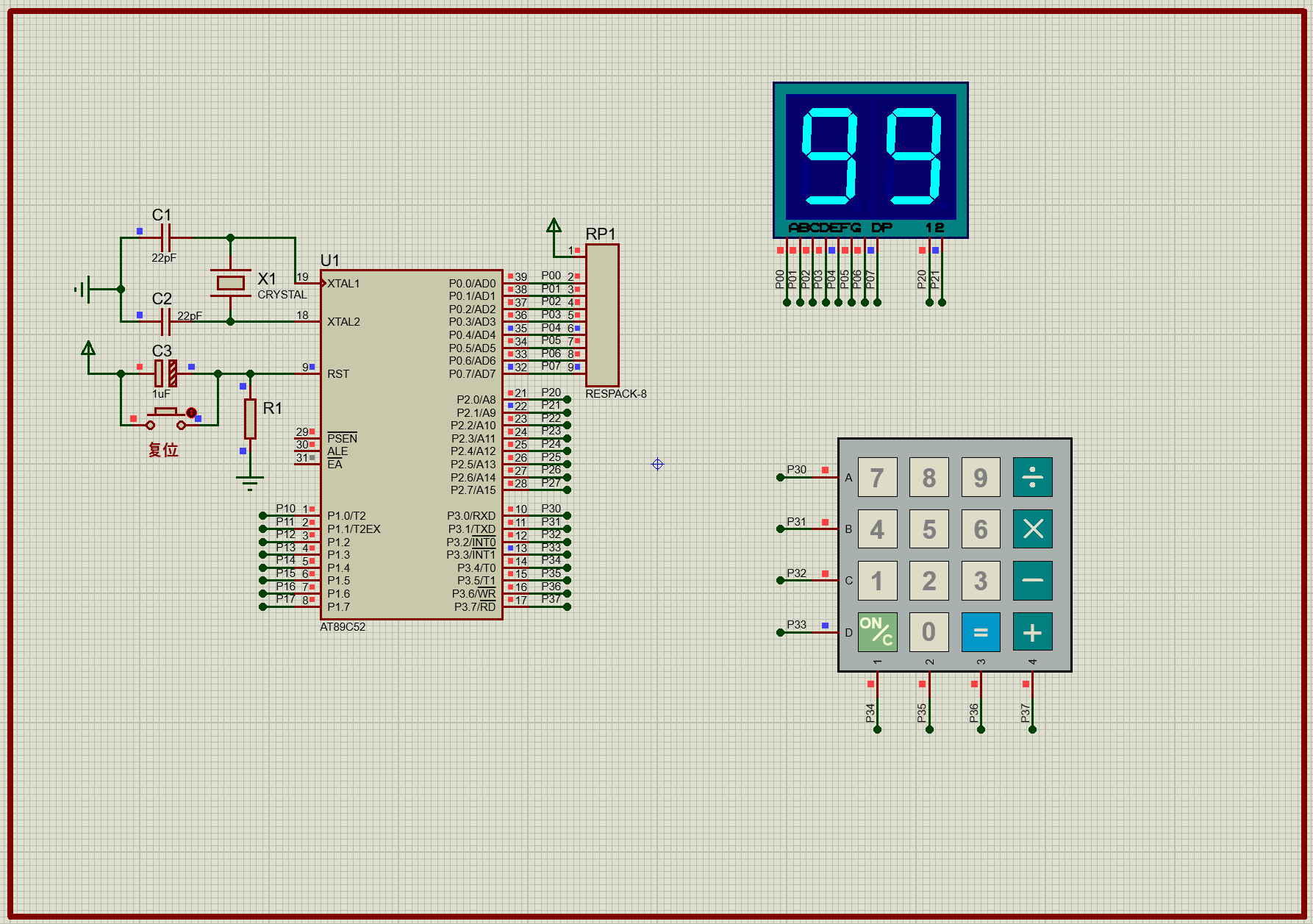

采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。
计算过程：

6、设计资料清单

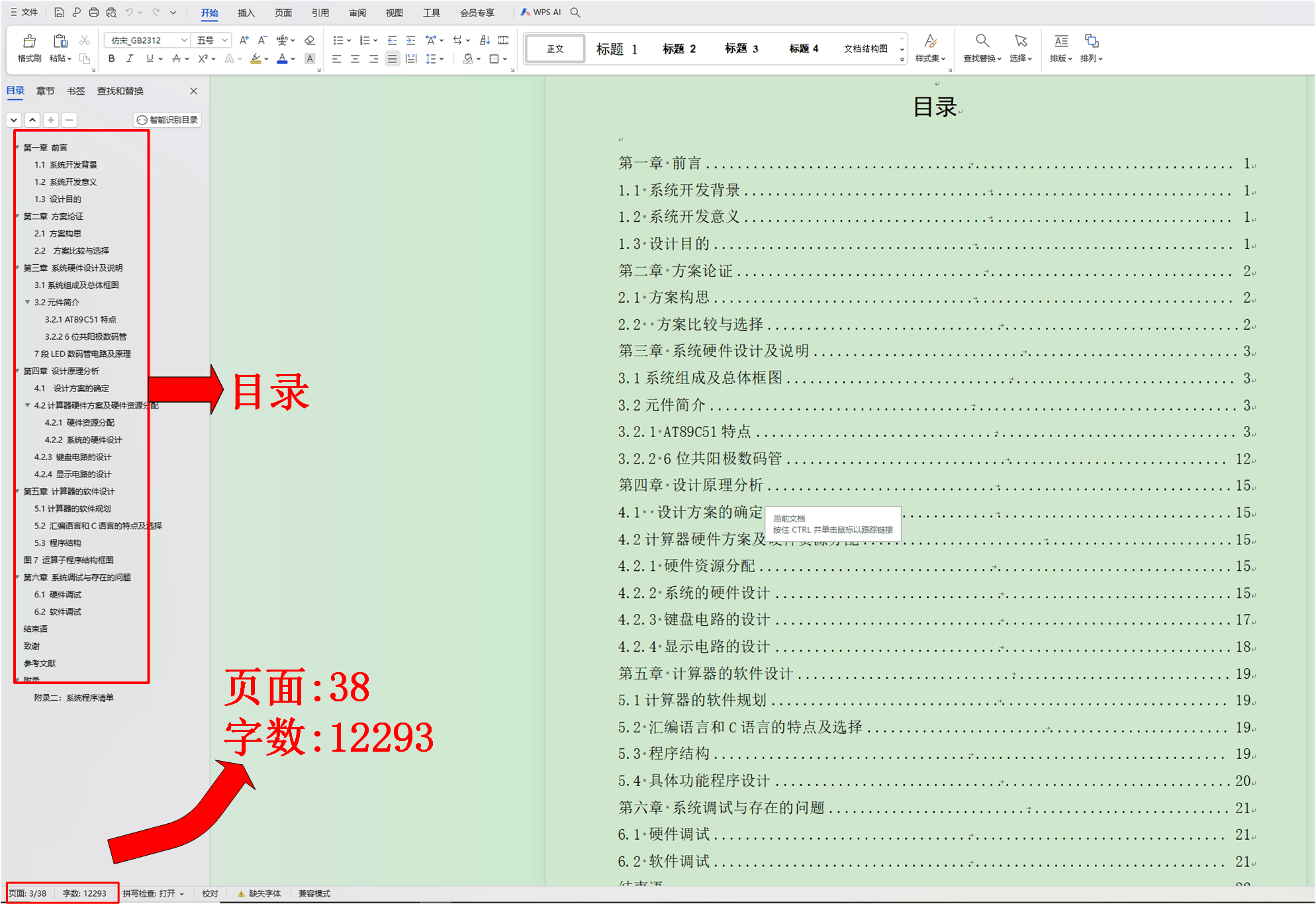

设计资料主要包括C程序+仿真+设计报告+使用说明+元件清单+操作视频等，设计报告主要包括硬件电路、软件设计、仿真调试等等，仅供参考。由于不定期更新，最新的资料包不一定与下面图片完全一致，但主要资料都有。
