1、简介
计在硬件方面主要采用AT89C51单片机作为主控核心，4位数码管液晶显示屏显示计时信息，同时还具有启停、复位等功能。

2、主要功能
a.通过4位数码管显示计时器信息，计时范围：0到99秒。

b.通过独立按键设置启停、复位。

3、环境搭建

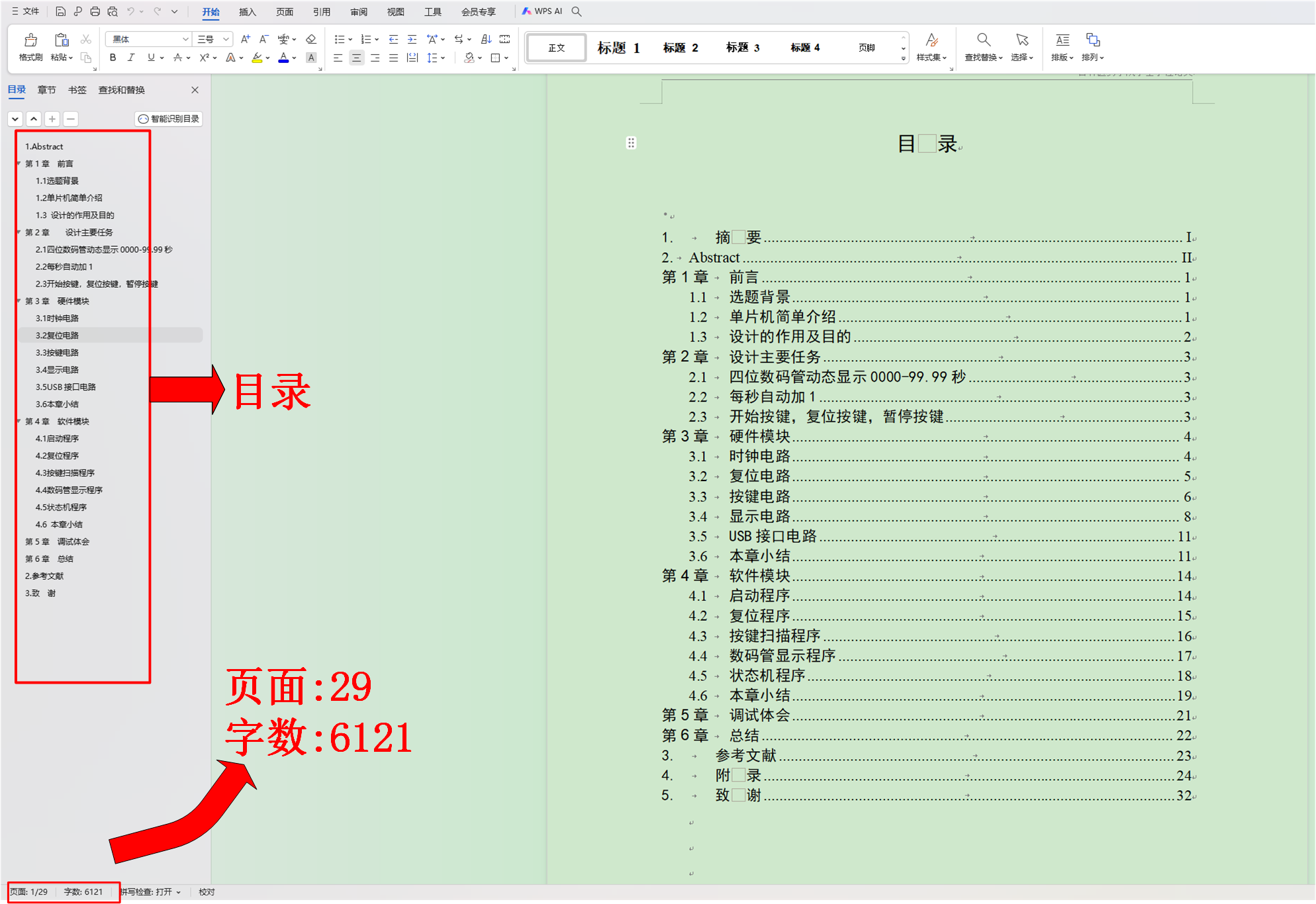

资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件实现程序编写与编译。

#include <reg51.h>
#define uchar unsigned char
sbit P20=P2^0;
sbit P21=P2^1;
sbit P22=P2^2;
sbit P23=P2^3;

sbit P27=P0^7;
sbit KS=P1^0; //开始
sbit KR=P1^1; //复位

uchar time,xs,ge,shi,bai,qian;
uchar code tab[ ]=	{
					0x3F,/*0*/
			        0x06,/*1*/
			        0x5B,/*2*/
			        0x4F,/*3*/
			        0x66,/*4*/
			        0x6D,/*5*/
			        0x7D,/*6*/
			        0x07,/*7*/
			        0x7F,/*8*/
			        0x6F,/*9*/
					};

void delay_ms(unsigned int ms)  //1ms延时
{
   	uchar a;
   	while(ms--)
	for(a=123;a>0;a--);
}

void display();

void T0intinit( )	//定时器T0初始化
{
	TMOD=0x01;
	TH0=(65536-10000)/256;       //10ms定时
	TL0=(65536-10000)%256;
	EA=1;
	ET0=1;
}

5、proteus8.6仿真

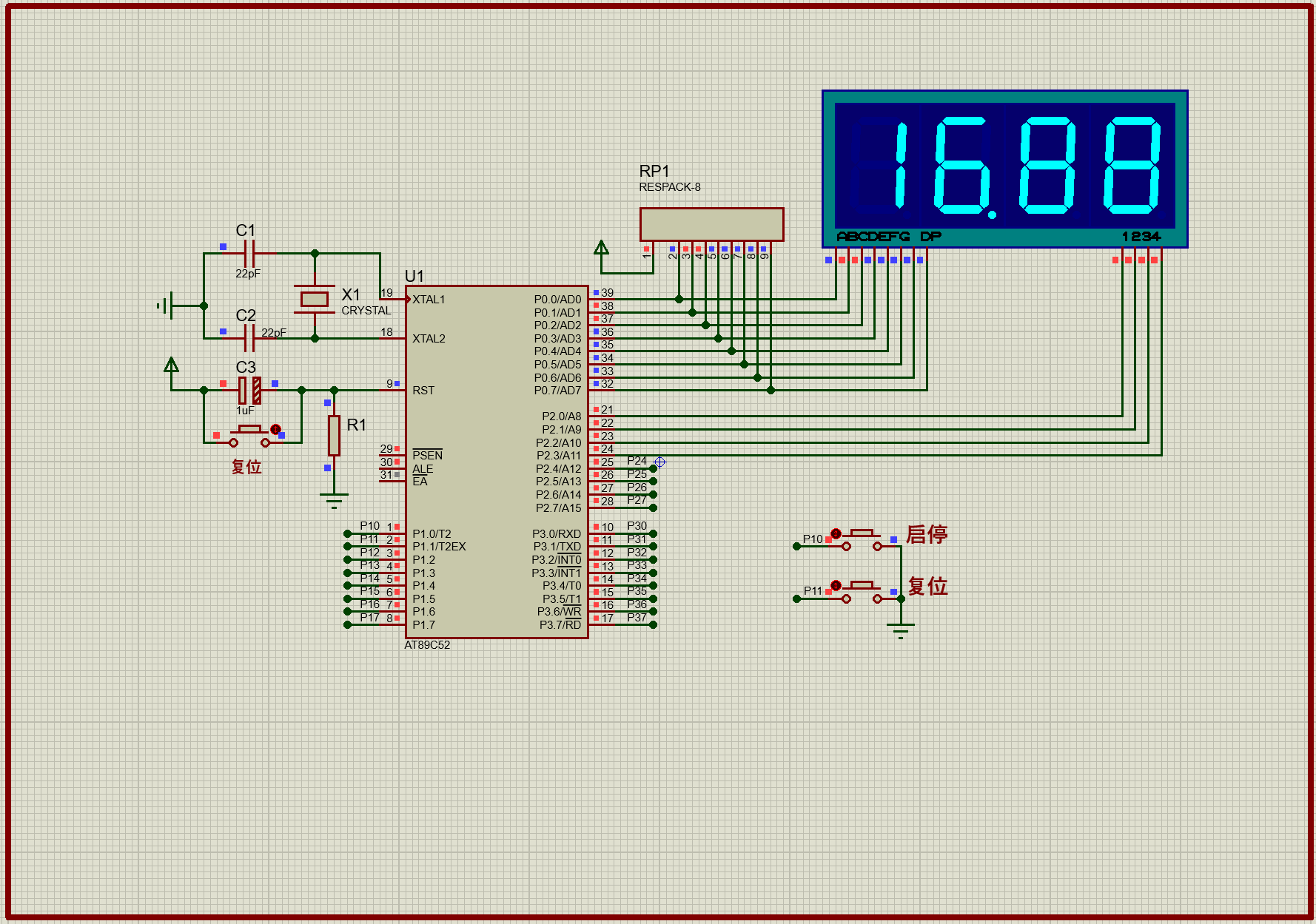

采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。

在这里插入图片描述
