1、简介
本设计采用AT89C51作为核心部件进行逻辑控制及信号产生的单片机技术和C语言编程设计的步进电机控制系统，本控制系统采用单片机控制，通过人为按动开关实现步进电机的正反转、加速、减速、停止。具有灵活方便、适用范围广的特点，基本能够满足实践需求。

2、主要功能
支持按键设置正转、反转、停止、加速、减速。
支持LCD12864显示电机转动信息。
支持ULN2003驱动步进电机转动。

3、环境搭建

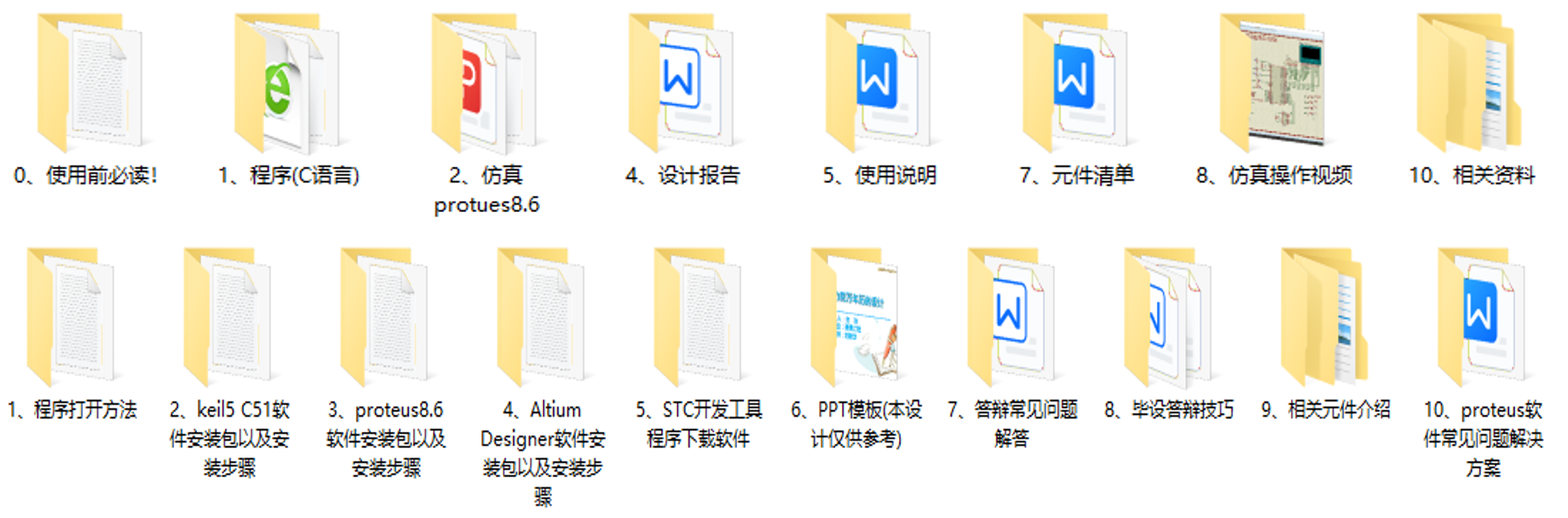

资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件(内附安装包)实现程序编写与编译。

#include <reg51.h>
#include <intrins.h>
#define uchar unsigned char
#define uint unsigned int
sbit AA=P3^4;//电机
sbit BB=P3^5;
sbit CC=P3^6;
sbit DD=P3^7;
sbit k1=P1^0;//按钮
sbit k2=P1^1;
sbit k3=P1^2;
sbit k4=P1^3;
sbit k5=P1^4;
sbit RS	=P2^4;//显示器引脚
sbit RW	=P2^3;
sbit EN	=P2^2;
sbit CS1=P2^0;
sbit CS2=P2^1;
uchar start=0;//开启
uchar speed=10,time=0;//速度
uchar fang=0,flag=0;//方向
void lcd_r_busy()
{
    P0 = 0x00;
    RS = 0;
    RW = 1;
    EN = 1;
    while (P0 & 0x80);  // 最高位DB7==1，则busy
    EN = 0;
}
/************* LCD写命令函数 *************/
void lcd_w_cmd(uchar value)
{
    lcd_r_busy();    // 每次读写操作前都要忙判断
    RS = 0;
    RW = 0;
    P0 = value;
    EN = 1;       // 下降沿锁存写入的数据/命令
    _nop_();
    _nop_();
    EN = 0;
}
/************* LCD写数据  **************/
void lcd_w_data(uchar value)
{
    lcd_r_busy();
    RS = 1;
    RW = 0;
    P0 = value;
    EN = 1;        // 下降沿锁存写入的数据/命令
    _nop_();
    _nop_();
    EN = 0;
}
/***************页设置:显示在哪一页******************/
/*************共8页，一页是8行像素点*****************/
void lcd_set_page(uchar page)
{
    page = 0xb8 | page;   // 页的首地址为0xb8：page或上0xb8=选择page页
    lcd_w_cmd(page);
}
/************行设置：起始在哪一行********************/
/**********每页共8行，一般从0行开始******************/
void lcd_set_line(uchar sline)
{
    sline = 0xc0 | sline;  // 起始行地址为0xc0：sline或上0xc0=选择行
    lcd_w_cmd(sline);
}
/*************起始列设置+像素点选择********************/
/***********每半片共64列，列值不得大于63***************/
void lcd_set_column(uchar column)
{
    column = 0x3f & column;  // 与上列的最大值63:0x3f 可得所选列值<63
    column = 0x40 | column;  // 得列的首地址
    lcd_w_cmd(column);
}
/*************设置显示的开关********************/
/**********0为关闭显示；1为 开启显示************/
void lcd_on_off(uchar set)
{
    set = 0x3e | set;    // =0011 111x----0x3e为关闭显示；0x3f为开启显示
    lcd_w_cmd(set);
}
/*************选择左右半屏显示********************/
/********0-全屏显示；1-左；2-右********************/
/************cs片选端低电平有效********************/
void lcd_cs(uchar sel)
{
    switch (sel)
    {
    case 0:CS1 = 0; CS2 = 0; break;   // 全屏显示
    case 1:CS1 = 0; CS2 = 1; break;   // 左显示
    case 2:CS1 = 1; CS2 = 0; break;   // 右显示
    default:break;
    }
}
/*************清屏：选择半屏********************/
/********0-清全屏；1-清左；2-清右***************/
void lcd_clear(uchar sel)
{
    uchar i, j;
    lcd_cs(sel);
    for (i = 0; i < 8; i++)
    {
        lcd_set_page(i);
        lcd_set_column(0);
        for (j = 0; j < 64; j++)
        {
            lcd_w_data(0x00);  // 每列全部写0，列地址指针自动+1
        }
    }
}

5、proteus8.6仿真
采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。
正转：
在这里插入图片描述

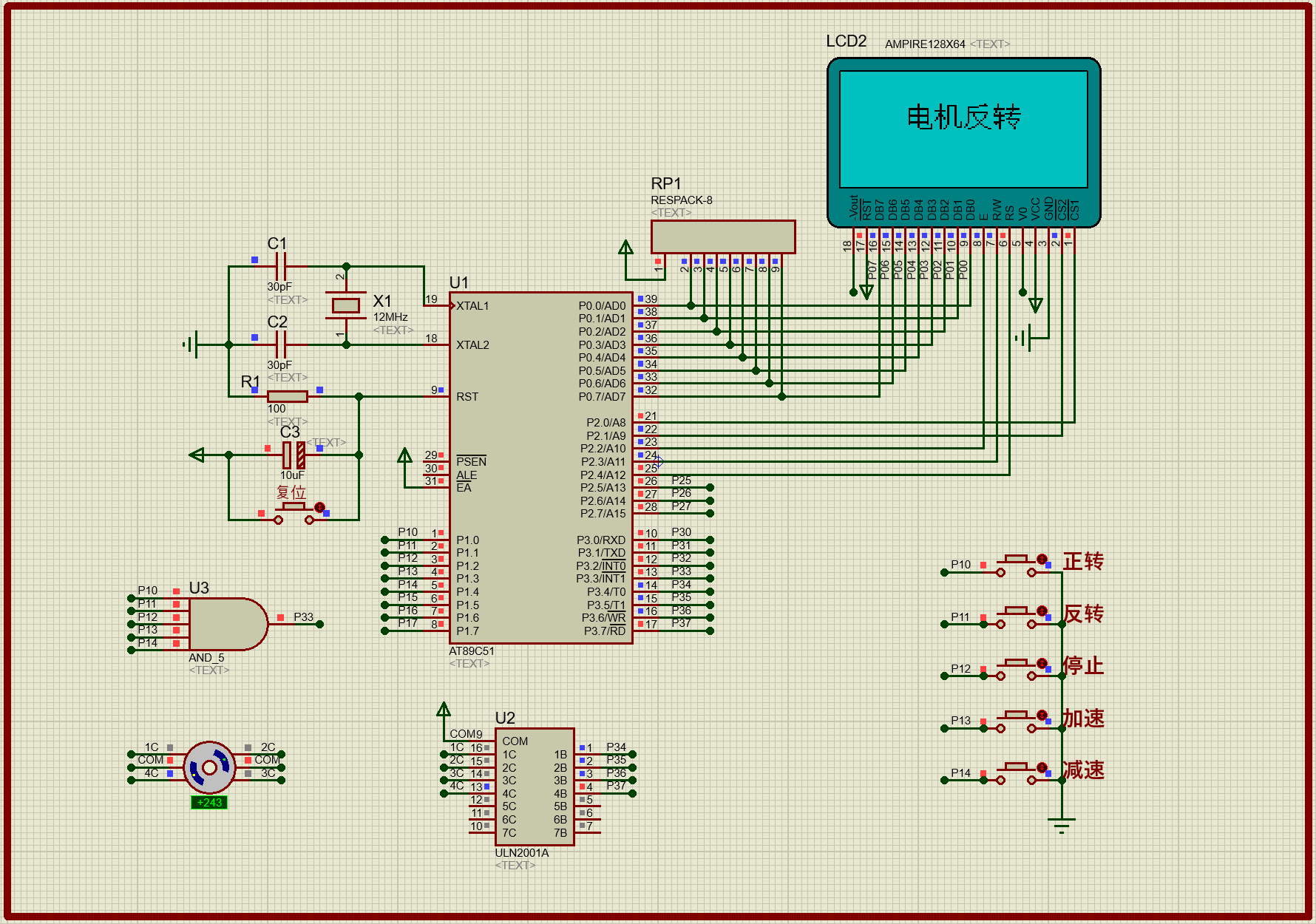

反转：

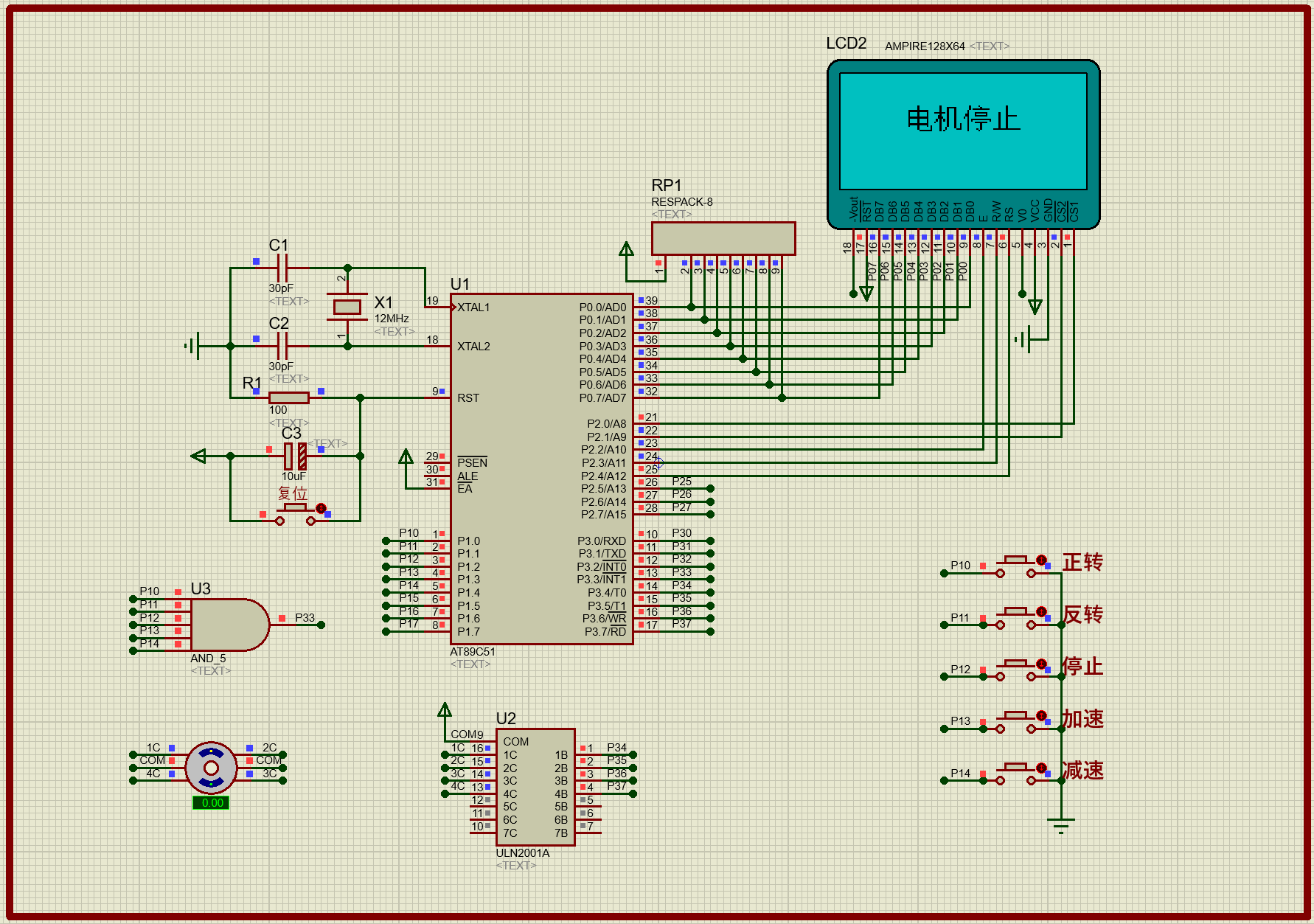

停止：
