QML 作为一种灵活高效的界面开发语言已经越来越得到业界的认可。QML 负责界面，C++ 负责逻辑，这也是 Qt 官方推荐的开发方式。那么 QML 与 C++ 的交互必然是每一个Qt开发老师需要掌握并且精通的。

接下来，我们会对QML 与 C++ 交互的几种方式进行详细讲解。我们通过创建项目，通过例子来实现、体验并应用这几种交互方式，让我们由浅入深理解其中的原理。

首先，QML 与 C++的交互大致可以分为4种形式：

注册 C++ 对象到 QML，在 QML 中访问 C++对象；
QML 暴露对象给 C++ 进行交互；
C++ 创建 QML 对象并进行交互；
C++ 对象与 QML 通过信号槽进行交互；

这四种交互方式，是每一个要学习 QML 的程序员必须要深刻理解并熟掌握的。

接下来，我们会分为4章，对 QML 与 C++ 交互的这四种方式进行详细介绍；今天重点介绍第一种方式：注册 C++ 对象到 QML中，在 QML 中调用 C++ 的方法；

===========================正文开始=============================

在正式开始之前，我们先把今天得重点标出来，并且解释一下：

1. C++ 对象注册到元对象系统

QQmlApplicationEngine::rootContext()->setContextProperty()

2. Q_INVOKABLE 宏定义是将C++ 的函数（方法）声明为元对象系统可调用的函数 （我们这里先不展开 Q_INVOKABLE ，下面会详细讲到）

我们今天介绍的 "注册 C++ 对象到 QML，在 QML 中访问 C++对象" 中，就是应用了上面这两条重要的知识（方法）。接下来我们会使用 Qt (5.12) 自带的IDE Qt Creator 来进行实际操作。

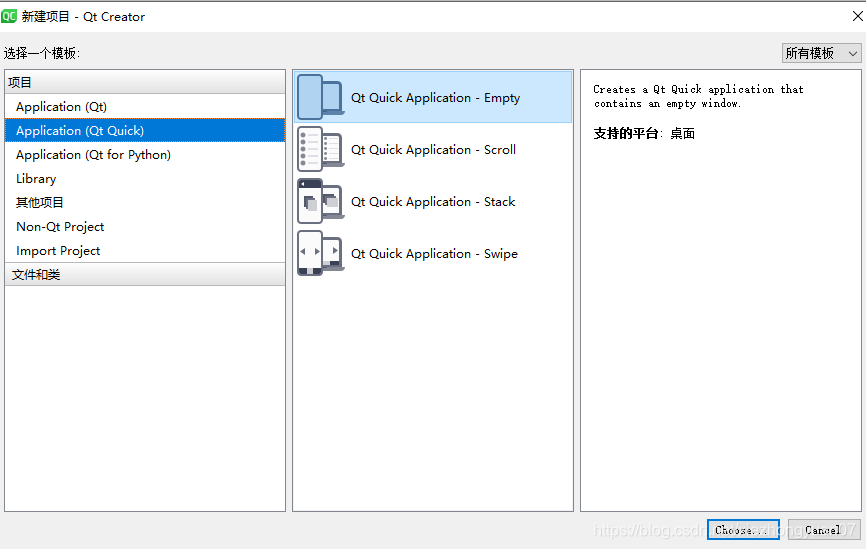

一、我们首先创建一个新的工程。

（“文件” - “新建文件或项目” - “Application (Qt Quick)” - “Qt Quick Application - Empty”）

创建完成就是上面这样子的：里面只有一个main.cpp 与一个默认的 main.qml。我们既然要做的是 C++ 与 QML 交互，只有一个qml文件是不够的，还需要一个 C++ 类。

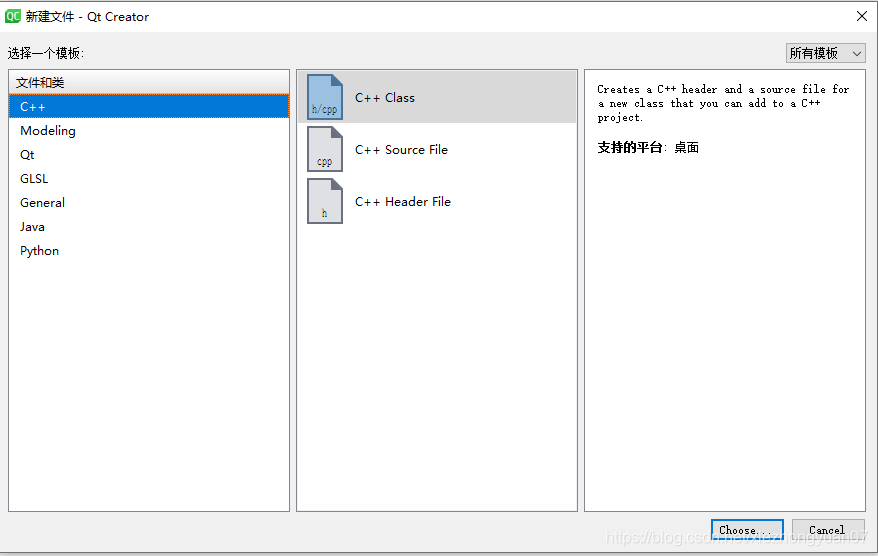

二、创建一个C++ 的类 MyQmlClass 来与 QML 进行交互

项目名称右键 - "Add New..." - “C++” - “C++ Class”

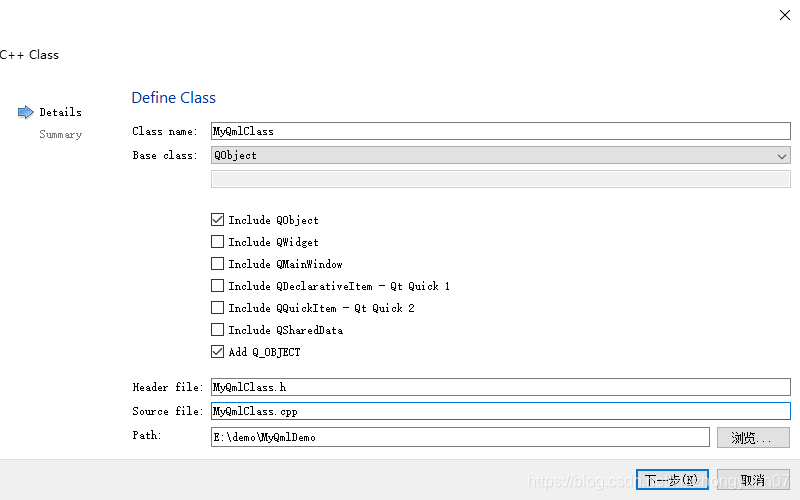

类名随便起，我们这里叫做MyQmlClass, 基类选择 QObject 并包含QObject , 然后填写头文件名，源文件名。

这样我们就成功添加了一个C++ 的类。到这里，我们交互双方 C++ 与 QML 的文件都已经有了，我们接下来就可以进入重点了。

首先，我们针对 C++ 类进行改造，增加一个私有变量 m_Value 与两个公共的函数对其进行读写：

#ifndef MYQMLCLASS_H
#define MYQMLCLASS_H

#include <QObject>

class MyQmlClass : public QObject
{
    Q_OBJECT
public:
    explicit MyQmlClass(QObject *parent = nullptr);

    Q_INVOKABLE void setValue(int value);
    Q_INVOKABLE int getValue();

signals:

private:
    int m_Value;
};

#endif // MYQMLCLASS_H

其中定义的两个函数 setValue 与 getValue 分别是对 m_Value 进行写与读，实现如下：

#include "MyQmlClass.h"

MyQmlClass::MyQmlClass(QObject *parent) : QObject(parent)
{

}

void MyQmlClass::setValue(int value)
{
    m_Value = value;
}

int MyQmlClass::getValue()
{
    return m_Value;
}

这时候细心地老师已经发现了在新增的两个函数与平时我们定义函数有点不一样，就是函数前增加了一个 Q_INVOKABLE。这是个什么呢？这就是我们正文开始前，给大家说的本节的关键点之一。那 Q_INVOKABLE 什么作用呢？我们先来看看 QT 官方对 Q_INVOLKABLE 的定义与描述：

翻译一下，大概意思就是说，Q_INVOKABLE 是个宏定义，这个宏将函数声明为元对象系统可调用的函数。这里有几个关键点：

Q_INVOKABLE 是个宏定义
这个宏定义针对的是函数，不是变量
经过Q_INVOKABLE 声明过得函数可以被元对象系统调用
QtQuick 也在元对象系统内，所以在 QML 中也可以访问这个被声明了的函数

好了，声明了函数，我们现在是不是可以在QML中调用 C++ 的方法了呢？别着急，还有一个重要的工作要做，就是我们需要将 C++ 的对象，注册到 QML中去。我们需要用到本文开头说的两个重点中的另一个：

QQmlApplicationEngine::rootContext()->setContextProperty()

我们接下来要打开 main.cpp ，通过 QML 引擎 QQmlApplicationEngine 进行注册。

#include <QGuiApplication>
#include <QQmlApplicationEngine>
#include <QQmlContext>

#include "MyQmlClass.h"

int main(int argc, char *argv[])
{
    QCoreApplication::setAttribute(Qt::AA_EnableHighDpiScaling);

    QGuiApplication app(argc, argv);

    QQmlApplicationEngine engine;

    ///
    //声明 对象
    MyQmlClass myQmlImp;

    //将对象进行注册到QML中
    engine.rootContext()->setContextProperty("myQmlImp", &myQmlImp);

    ///

    const QUrl url(QStringLiteral("qrc:/main.qml"));
    QObject::connect(&engine, &QQmlApplicationEngine::objectCreated,
                     &app, [url](QObject *obj, const QUrl &objUrl) {
        if (!obj && url == objUrl)
            QCoreApplication::exit(-1);
    }, Qt::QueuedConnection);
    engine.load(url);

    return app.exec();
}

上面的代码中，我们首先定义了一个C++ 的对象 myQmlImp ，然后使用了 QQmlApplicationEngine 获取其中的 QQmlContext，调用注册的方法 setContextProperty

这里的QQmlContext 类我们这里先不展开，我们就先记住这样用，后面我们再详细的讲一下。对于setContextProperty 函数其实就是设置一个属性，参数就是 key-value

key ：自定义字符串，为了好记，我们这里叫做对象的名字 "myQmlImp"

value : 对象引用，对象指针，这里就是&myQmlImp

再来看一下官方的定义：

做完了这两步，我们就做了 C++ 的工作，在 QML 中就可以直接拿到对象 myQmlImp 来调用使用 Q_INVOKABLE 定义的方法了。

二、改造 QML

我们的思路是这样的，在QML 中，定义一个“获取”的 Button 与显示获取值得 Label，点击 Button 就会获取 C++ 中的 m_value 值，在 Lable 上进行展示。

1，我们打开 main.qml 新增加一个 “获取” Button

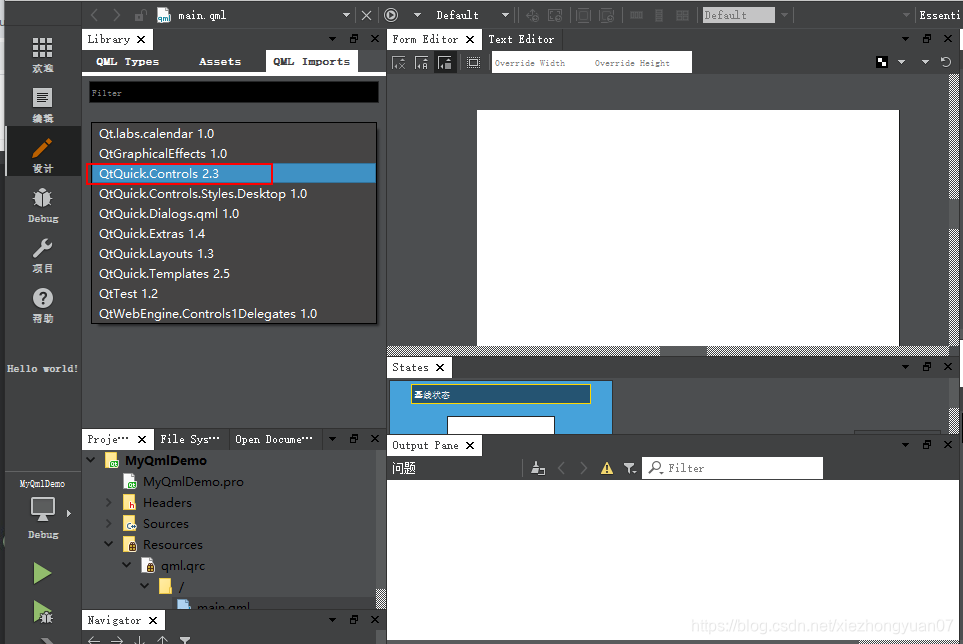

我们看到定义Button 的报错了，这是因为新建的项目中，只包含 QtQuick 与 QtQuick.Window 两个包，默认不包含Button 的控件， Button 控件放在Controls包里面。我们先引入QtQuick.Controls 2.3

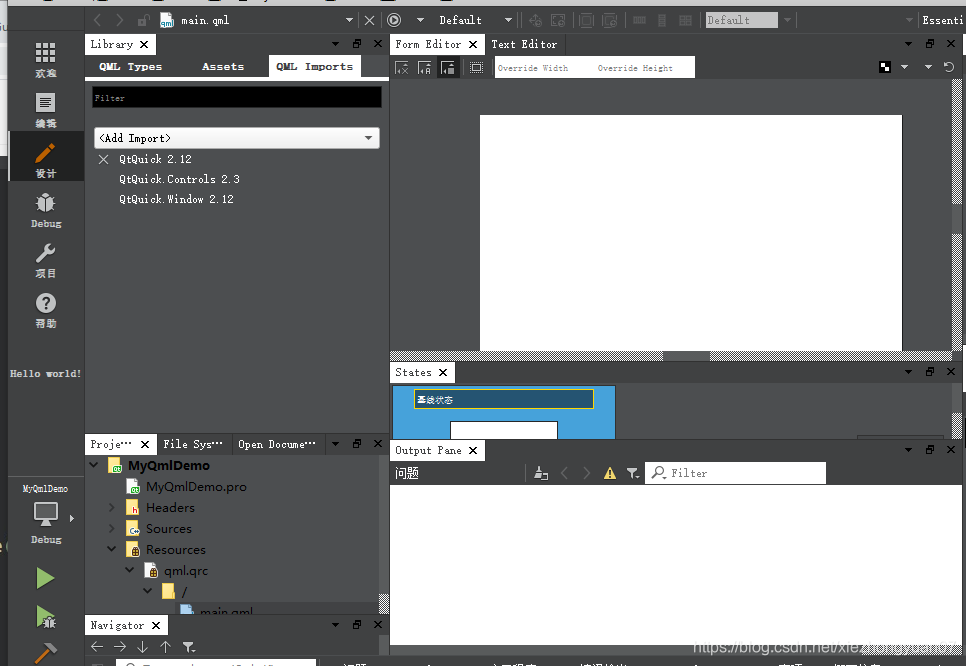

导入完 QtQuick.Controls 项目中就包含了三个可用的包，我们以后在具体看一下每个包都是什么功能，包含什么组件。接下来，我们看看刚才的报错好了没？

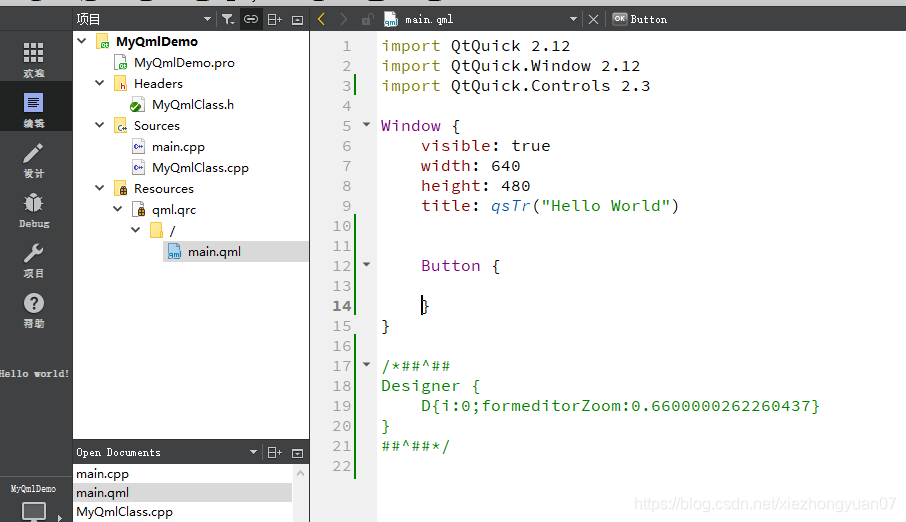

这时候，我们看到，刚才的错误已经消失了，其实QtQuick.Controls里面，都是Qt官方包装好的一些常用控件，比如收Button、Label, SpinBox, CheckBox, RadioButton等等我们传统QWidget 常见的控件。

我们的思路很简单，就是 QML 中来调用上面 C++ 暴露出来的读写函数。所以我们在QML 中定义一个 “获取” Button ，点击它我们就来调用C++中的 getValue() 函数，然后我们需要一个Label 将获取的 C++ 的值进行展示，所以开始吧：

import QtQuick 2.12
import QtQuick.Window 2.12
import QtQuick.Controls 2.3

Window {
    visible: true
    width: 640
    height: 480
    title: qsTr("Hello World")

    Label{                         //Label用于显示获取C++的值
        id: label                  //显示控件，唯一标识ID：label
        text: ""                   //初始化内容清空

        anchors.bottom: getBtn.top //显示控件的下方放到btn的上方
        anchors.left: getBtn.left  //显示控件的左方与btn的左侧对齐
    }

    Button{                       //Button 用于获取值
        id: getBtn                 //按钮控件，唯一标识ID：getBtn
        text: "获取"                //按钮显示文字
        width: 120                 //按钮宽度
        height: 40                 //按钮高度

        anchors.centerIn: parent   //按钮放到窗口中心

        onClicked: {               //点击按钮事件;
            label.text = myQmlImp.getValue()
        }
    }
}

在代码里，我们定义了一个Label 用来显示获取的值，定义了一个Button 用来触发获取 C++ 的函数。其中：

我们将 “获取” 按钮放到窗口中心，将显示Label 放到了 “获取”按钮上方。（对控件定位不太熟悉的老师需要专门学习一下anchors，最基础也是最重要的了）
点击 “获取” 按钮，会执行 onClicked:{} 函数，也就是在 onClicked 里面会调用C++里面暴露的函数
myQmlImp 就是我们在main.cpp 注册的对象的名称。通过myQmlImp 我们就能访问注册对象里使用Q_INVOKABLE 声明的函数了。

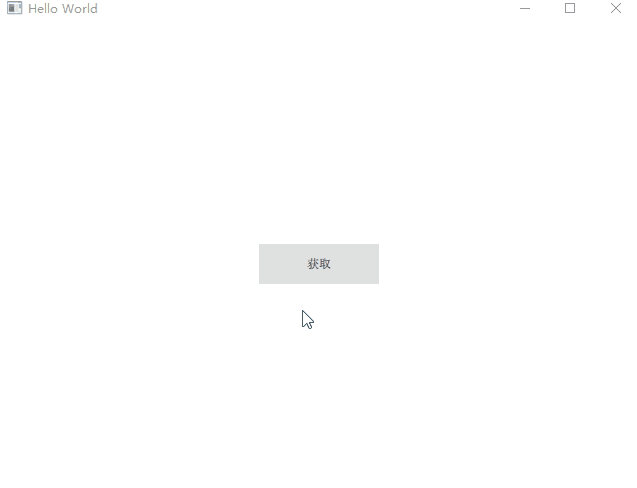

我们看一下‘’效果：

我们点击了 “获取” 按钮，然后在它上方的label 就显示出一串数字。（因为我们在c++ 里面定义的m_Value 没有初始化，所以这个值是个随机的）

到这里，我们就在 QML 中获取了 C++ 代码中的值。可能到这里还有老师感觉不太真实，那么我们就继续进行验证，我们的思路是这样的:

我们增加一个 TextFiled 用于输入我们想给。
再增加一个 “设置” 按钮，将 1中输入的值，给C++ 中的 m_Value 设值。
然后我们再点击刚才的 “获取” 按钮，将 C++ 中的 m_Value 值读取并显示出来。

这时候我们需要对原来的QML进行改造，新增加一个输入框TextField ,进行数值输入；还需要新增加一个“设置” 按钮，点击按钮将值赋给 C++ 中的 m_Value

好了，开始：

import QtQuick 2.12
import QtQuick.Window 2.12
import QtQuick.Controls 2.3

Window {
    visible: true
    width: 640
    height: 480
    title: qsTr("Hello World")


    Label{                         //Label用于显示获取C++的值
        id: label                  //显示控件，唯一标识ID：label
        text: ""                   //初始化内容清空

        anchors.bottom: getBtn.top //显示控件的下方放到btn的上方
        anchors.left: getBtn.left  //显示控件的左方与btn的左侧对齐
    }

    Button{                       //Button 用于获取值
        id: getBtn                 //按钮控件，唯一标识ID：getBtn
        text: "获取"                //按钮显示文字
        width: 120                 //按钮宽度
        height: 40                 //按钮高度

        anchors.centerIn: parent   //按钮放到窗口中心

        onClicked: {               //点击按钮事件;
            label.text = myQmlImp.getValue()
        }
    }

    TextField{                      //文字输入控件
        id: textField               //唯一ID
        width: getBtn.width         //也可以直接设置成120
        height: getBtn.height       //也可以直接设置成40

        anchors.top: getBtn.bottom  //放到“获取”按钮下方10个像素
        anchors.topMargin: 10
        anchors.left: getBtn.left   //与“获取”按钮左对齐
    }

    Button{
        id: setBtn
        text: "设置"
        width: textField.width      //可以设置成getBtn.width或者120
        height: textField.height    //可以设置成getBtn.height或者40

        anchors.top: textField.bottom
        anchors.left: textField.left

        onClicked: {
            var value = textField.text
            myQmlImp.setValue(value)
        }

    }


}

代码中，id 为 setBtn 就是我们设置按钮，在他的 onClicked 函数里，我们先获取 TextField 的值，然后通过myQmlImp 调用使用Q_INVOKABLE 修饰过的setValue 函数。来完成QML对C++ 的另一次操作。

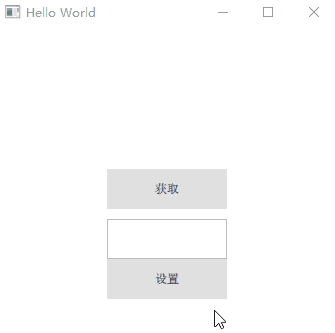

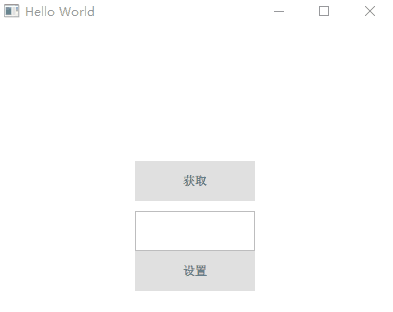

来一起看一下效果：

好了，在这个例子里面，我们在QML中有两次调用了C++ 中的函数，setValue 与 getValue。

最后再来重申一下 QML 与 C++ 交互的第一种方式：注册 C++ 对象到 QML中，在 QML 中调用 C++ 函数。今天的重点有两点：

C++ 中想要暴露的方法必须用 Q_INVOKABLE 修饰
需要使用对调用对象进行注册
```
 QQmlApplicationEngine::rootContext()->setContextProperty（）
```
接下来我们会对 QML 与 C++ 交互的剩下三种形式进行详细解读并实践。

这时候，细心地小伙伴可能发现了，我们上面这种方法是：在 C++ 里定义了一个对象，然后将这个对象注册到 QML 里面。在 QML 里面访问的就是 C++ 定义的对象。

那么，如果我不想在C++ 里面定义对象，而是想在 QML 中定义一个对象，并在 QML 中使用，该怎么办呢？下面一起来学一下将 C++ 类名注册到 QML ，并在QML 声明一个对象并进行访问！

我们首先来认识一下一个新的函数 qmlRegisterType:

官方描述就是说，qmlRegisterType 就是一个函数模板。将 C++ 的类型注册到 QML 系统中，并且带有版本号，方便版本管理。我们就把main.cpp 中的函数改造一下：

#include <QGuiApplication>
#include <QQmlApplicationEngine>
#include <QQmlContext>

#include "MyQmlClass.h"

int main(int argc, char *argv[])
{
    QCoreApplication::setAttribute(Qt::AA_EnableHighDpiScaling);

    QGuiApplication app(argc, argv);

    QQmlApplicationEngine engine;

//    方式一：注册定义好的对象到 QML
//    MyQmlClass myQmlImp;
//    engine.rootContext()->setContextProperty("myQmlImp", &myQmlImp);

//    方式二：注册类到 QML 对象
    qmlRegisterType<MyQmlClass>("com.company.myqmlclass", 1, 0, "MyQmlClass");

    const QUrl url(QStringLiteral("qrc:/main.qml"));
    QObject::connect(&engine, &QQmlApplicationEngine::objectCreated,
                     &app, [url](QObject *obj, const QUrl &objUrl) {
        if (!obj && url == objUrl)
            QCoreApplication::exit(-1);
    }, Qt::QueuedConnection);
    engine.load(url);

    return app.exec();
}

其中：qmlRegisterType 模板函数中的 “com.company.myqmlclass” 为自定义的控件名称，类似于C++中的库名称。我们在 QML 中需要 import 这个控件名， “MyQmlClass” 为 C++ 注册的类名， 1和0 为自定义版本号，方便版本管理。

然后我们就可以在QML 中进行刚注册的类进行定义一个对象了。
