2.3.7　SD和SDIO

    SD（Secure Digital）是一种关于Flash存储卡的标准，也就是一般常见的SD记忆卡，在设计上与MMC（Multi-Media Card）保持了兼容。SDHC（SD High Capacity）是大容量SD卡，支持的最大容量为32GB。2009年发布的SDXC（SD eXtended Capacity）则支持最大2TB大小的容量。

    SDIO（Secure Digital Input and Output Card，安全数字输入输出卡）在SD标准的基础上，定义了除存储卡以外的外设接口。SDIO主要有两类应用——可移动和不可移动。不可移动设备遵循相同的电气标准，但不要求符合物理标准。现在已经有非常多的手机或者手持装置都支持SDIO的功能，以连接WiFi、蓝牙、GPS等模块。

    一般情况下，芯片内部集成的SD控制器同时支持MMC、SD卡，又支持SDIO卡，但是SD和SDIO的协议还是有不一样的地方，支持的命令也会有不同。

SD/SDIO的传输模式有：
·SPI模式
·1位模式

·4位模式

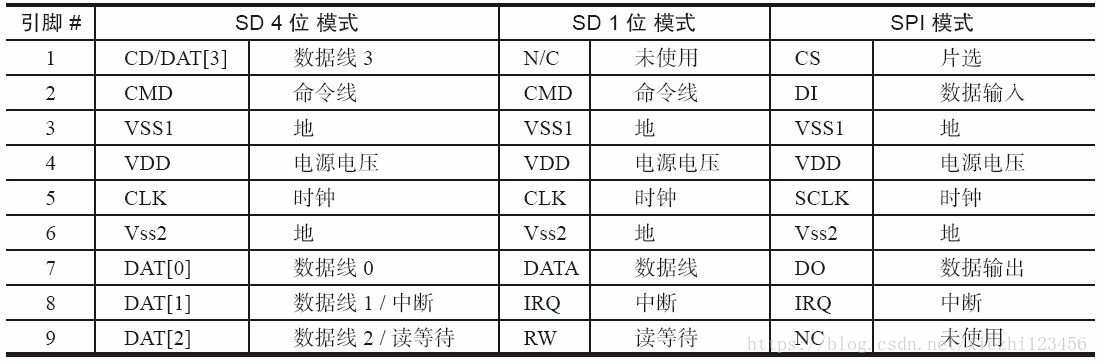

表2.1　SDIO接口引脚定义

表2.1显示了SDIO接口的引脚定义。其中CLK为时钟引脚，每个时钟周期传输一个命令或数据位；CMD是命令引脚，命令在CMD线上串行传输，是双向半双工的（命令从主机到从卡，而命令的响应是从卡发送到主机）；DAT[0]~DAT[3]为数据线引脚；第8脚位被当成中断信号。

图2.18给出了一个S
