Linux驱动设计硬件基础（四）接口与总线之PCI和PCI-E

2.3.6　PCI和PCI-E

PCI（外围部件互连）是由Intel于1991年推出的一种局部总线，作为一种通用的总线接口标准，在目前的计算机系统中得到了非常广泛应用。PCI总线具有如下特点。

数据总线为32位，可扩充到64位。

可进行突发（Burst）模式传输。突发方式传输是指取得总线控制权后连续进行多个数据的传输。突发传输时，只需要给出目的地的首地址，访问第1个数据后，第2~n个数据会在首地址的基础上按一定规则自动寻址和传输。与突发方式对应的是单周期方式，它在1个总线周期只传送1个数据。

总线操作与处理器—存储器子系统操作并行。

采用中央集中式总线仲裁。

支持全自动配置、资源分配，PCI卡内有设备信息寄存器组为系统提供卡的信息，可实现即插即用。

PCI总线规范独立于微处理器，通用性好。

PCI设备可以完全作为主控设备控制总线。

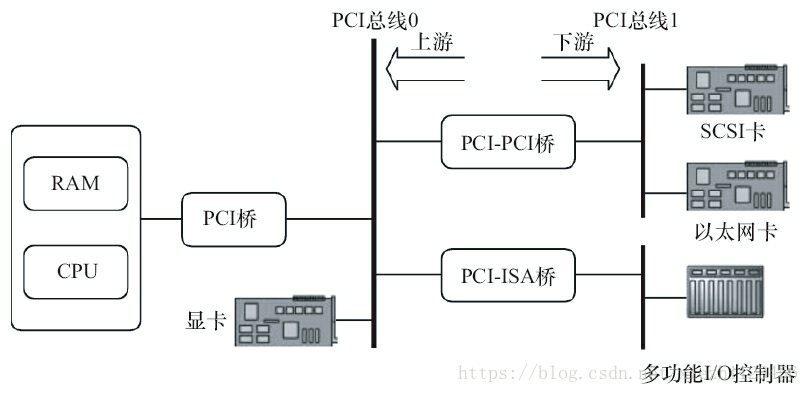

图2.16给出了一个典型的基于PCI总线的计算机系统逻辑示意图，SCSI（小型计算机系统接口）卡

图2.16　基于PCI总线的计算机系统逻辑示意图

    系统的各个部分通过PCI总线和PCI-PCI桥连接在一起。CPU和RAM通过PCI桥连接到PCI总线0（即主PCI总线），而具有PCI接口的显卡则可以直接连接到主PCI总线上。PCI-PCI桥是一个特殊的PCI设备，它负责将PCI总线0和PCI总线1（即从PCI主线）连接在一起，通常
