小项目实践：自定义圆形控件

原创 已于 2025-03-12 11:20:20 修改 · 1k 阅读 · 18 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#数据库

于 2025-03-11 20:38:50 首次发布

目录

​编辑

1.概要

2.内容

解释：

 3.关联链接

4.关联知识

1.painter::drawEllipse

使用 drawEllipse

方法签名

参数说明

示例

说明

2.QFont::setPointSize

一、函数原型

二、参数

三、功能

四、使用示例

五、注意事项

六、总结

2.QPainter

一、基本概念

二、主要功能

三、使用方法

四、应用场景

五、示例代码

六、总结

3.QPainter常用接口

1. 基本绘图操作

2. 设置绘图属性

3. 坐标变换

4. 状态管理

5. 其他常用接口

注意事项

4.Q_UNUSED(event)

使用场景

作用

原理

总结

5.项目升级

1.头文件和资源文件分开

头文件 (ClickableCircleWidget.h)

源文件 (ClickableCircleWidget.cpp)

main.cpp

项目文件 (CMakeLists.txt 或 .pro)

使用 qmake 的 .pro 文件

使用 CMake 的 CMakeLists.txt 文件

说明

2.添加一个点击事件，且只有绿色状态可以响应事件，灰色状态不能点击

头文件 (ClickableCircleWidget.h)

源文件 (ClickableCircleWidget.cpp)

main.cpp

说明

3.让文本可以设置

头文件 (ClickableCircleWidget.h)

源文件 (ClickableCircleWidget.cpp)

main.cpp

说明

6.其他参考方案

1.需求：qt 创建一个可以点击的图片，图片为圆形，背景透明，根据状态可以设置灰和绿两种颜色

说明

1.概要

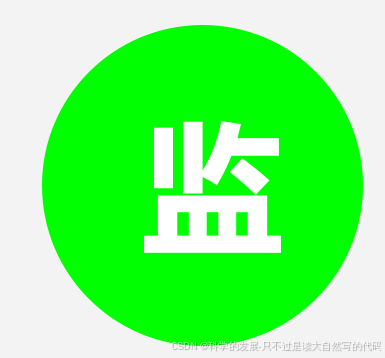

创建一个原型的控件，最关键的就是重绘，重新控件的重绘事件paintEvent，使用QPainter对象进行重绘。

2.内容

在 Qt 中创建一个可点击的圆形图片控件，可以使用自定义的 QWidget。你可以通过重写 paintEvent 来绘制圆形和文字，并通过鼠标事件来实现点击功能。下面是一个简单的例子：

#include <QApplication>
#include <QWidget>
#include <QPainter>
#include <QMouseEvent>

class ClickableCircleWidget : public QWidget
{
    Q_OBJECT

public:
    explicit ClickableCircleWidget(QWidget *parent = nullptr)
        : QWidget(parent), isGreen(false)
    {
        setAttribute(Qt::WA_TranslucentBackground);
    }

    void setGreen(bool green)
    {
        isGreen = green;
        update();
    }

protected:
    void paintEvent(QPaintEvent *event) override
    {
        Q_UNUSED(event);

        QPainter painter(this);
        painter.setRenderHint(QPainter::Antialiasing);

        // Determine the size of the circle
        int side = qMin(width(), height());
        int radius = side / 2;

        // Set the brush color based on the current state
        QColor color = isGreen ? Qt::green : Qt::gray;
        painter.setBrush(color);
        painter.setPen(Qt::NoPen);

        // Draw the circle
        painter.drawEllipse(0, 0, side, side);

        // Set the text properties
        painter.setPen(Qt::white);
        QFont font = painter.font();
        font.setPointSize(radius / 3);  // Adjust the font size based on the circle size
        font.setBold(true);
        painter.setFont(font);

        // Draw the text in the center of the circle
        painter.drawText(rect(), Qt::AlignCenter, "监");
    }

    void mousePressEvent(QMouseEvent *event) override
    {
        if (event->button() == Qt::LeftButton) {
            // Toggle the color state on click
            isGreen = !isGreen;
            emit clicked();
            update();
        }
    }

signals:
    void clicked();

private:
    bool isGreen;
};

int main(int argc, char *argv[])
{
    QApplication a(argc, argv);

    ClickableCircleWidget widget;
    widget.resize(200, 200);  // Set the desired size
    widget.show();

    QObject::connect(&widget, &ClickableCircleWidget::clicked, []() {
        qDebug("Circle was clicked!");
    });

    return a.exec();
}

#include "main.moc"

解释：

  1. QWidget 子类化：
    • ClickableCircleWidget 继承自 QWidget，用于创建自定义控件。
  2. 透明背景：
    • setAttribute(Qt::WA_TranslucentBackground); 用于设置控件背景透明。
  3. 绘制事件 (paintEvent)：
    • 在 paintEvent 中，使用 QPainter 绘制一个圆形，并根据 isGreen 状态设置颜色。
    • 圆形的直径取控件的宽和高中的最小值，以保证圆形。
  4. 鼠标按下事件 (mousePressEvent)：
    • 在 mousePressEvent 中，检测鼠标左键点击事件，并切换 isGreen 状态，然后调用 update() 重新绘制控件。
  5. 信号槽机制：
    • 定义 clicked 信号，用于在控件被点击时发出信号。
  6. main 函数：
    • 在 main 函数中创建 ClickableCircleWidget 实例并显示。
    • 连接 clicked 信号到一个简单的调试输出槽函数。

你可以根据需要调整控件的大小、字体大小、颜色等属性。

 3.关联链接

4.关联知识

1.painter::drawEllipse

QPainter::drawEllipse 是 Qt 框架中用于绘制椭圆的方法。它是 QPainter 类的一部分，QPainter 类提供了丰富的绘图功能，用于在 QWidgets 和其他绘图设备（如 QPixmap、QImage）上进行绘图。

使用 drawEllipse

drawEllipse 方法用于在当前的 QPainter 绘制上下文中绘制一个椭圆。你可以通过指定椭圆的左上角坐标和宽高来定义椭圆的大小和位置。

方法签名

void QPainter::drawEllipse(const QRectF &rectangle);
void QPainter::drawEllipse(int x, int y, int width, int height);
void QPainter::drawEllipse(const QPoint &topLeft, int width, int height);

参数说明

  1. const QRectF &rectangle:
    • 使用 QRectF 对象指定椭圆的边界矩形。
  2. int x, int y, int width, int height:
    • x 和 y 指定椭圆左上角的位置。
    • width 和 height 指定椭圆的宽度和高度。
  3. const QPoint &topLeft, int width, int height:
    • topLeft 是一个 QPoint 对象，指定椭圆左上角的位置。
    • width 和 height 指定椭圆的宽度和高度。

示例

以下是如何在 paintEvent 中使用 drawEllipse 绘制一个椭圆的简单示例：

#include <QApplication>
#include <QWidget>
#include <QPainter>

class EllipseWidget : public QWidget
{
protected:
    void paintEvent(QPaintEvent *event) override
    {
        Q_UNUSED(event);

        QPainter painter(this);
        painter.setRenderHint(QPainter::Antialiasing);  // Enable antialiasing for smoother edges

        // Draw an ellipse with a specific bounding rectangle
        painter.drawEllipse(50, 50, 100, 150);

        // Alternatively, you can use QRectF
        QRectF rect(200, 50, 100, 150);
        painter.drawEllipse(rect);
    }
};

int main(int argc, char *argv[])
{
    QApplication app(argc, argv);

    EllipseWidget window;
    window.resize(400, 300);
    window.show();

    return app.exec();
}

说明

  • 抗锯齿：通过调用 painter.setRenderHint(QPainter::Antialiasing) 可以启用抗锯齿，从而使椭圆的边缘更加平滑。
  • 坐标系统：在 Qt 的坐标系统中，原点 (0,0) 位于窗口的左上角，x 轴向右延伸，y 轴向下延伸。

通过使用 drawEllipse 方法，你可以轻松地在 Qt 应用程序中绘制各种形状和大小的椭圆。

2.QFont::setPointSize

QFont::setPointSize 是 Qt 框架中 QFont 类的一个成员函数，用于设置字体的点大小（point size）。点大小是一种常用的字体尺寸单位，通常用于桌面应用程序的字体设置。

一、函数原型

void QFont::setPointSize(int pointSize);

二、参数

  • pointSize：一个整数，表示字体的点大小。通常，点大小的范围在 0 到一个较大的整数值之间，但具体的最大值可能取决于平台和字体渲染引擎的实现。在大多数情况下，常用的点大小范围在 6 到 72 之间。

三、功能

  • QFont::setPointSize 函数用于将字体的点大小设置为指定的值。点大小是相对于设备分辨率的，因此它在不同的设备上可能会有所不同。但是，Qt 会尽量保持字体大小的一致性，以确保跨平台的良好显示效果。
  • 设置点大小后，字体的大小将发生变化，这会影响使用该字体的所有文本绘制操作。

四、使用示例

以下是一个简单的示例，演示如何使用 QFont::setPointSize 设置字体的点大小：

#include <QApplication>
#include <QWidget>
#include <QPainter>
#include <QFont>

class MyWidget : public QWidget {
protected:
    void paintEvent(QPaintEvent *event) override {
        QPainter painter(this);

        QFont font;
        font.setPointSize(16);  // 设置字体点大小为16
        painter.setFont(font);

        painter.drawText(50, 50, "Hello, Qt with point size 16!");
    }
};

int main(int argc, char *argv[]) {
    QApplication app(argc, argv);

    MyWidget window;
    window.resize(300, 100);
    window.show();

    return app.exec();
}

在上面的示例中，我们创建了一个自定义的 QWidget 子类 MyWidget，并在其 paintEvent() 函数中使用 QPainter 绘制文本。在绘制文本之前，我们创建了一个 QFont 对象，并使用 setPointSize(16) 将其点大小设置为 16。然后，我们将这个字体应用到 QPainter 对象上，并绘制了一段文本。

五、注意事项

  • 点大小与像素大小的区别：点大小是一种相对大小，而像素大小是绝对的。在不同的设备和分辨率下，同一个点大小可能会显示为不同的像素大小。Qt 会根据设备的分辨率和字体渲染引擎的实现来自动调整字体大小。
  • 跨平台一致性：虽然点大小在不同平台上可能会有所不同，但 Qt 会尽量保持字体大小的一致性。然而，由于不同平台的字体渲染方式和默认字体可能不同，因此在实际应用中仍然可能需要进行一些微调。
  • 性能考虑：频繁地更改字体大小可能会影响性能，尤其是在需要大量文本绘制的场景中。因此，在可能的情况下，应该尽量减少字体大小的更改次数。

六、总结

QFont::setPointSize 是设置字体点大小的一个简单而有效的方法。通过合理使用点大小，可以轻松地控制文本的大小和显示效果。无论是在桌面应用程序还是其他类型的应用程序中，QFont::setPointSize 都是一个非常常用的函数。

2.QPainter

QPainter 是 Qt 框架中的一个核心绘图类，用于在各种设备上进行高效的 2D 图形绘制。它提供了一系列丰富的函数，支持绘制点、线、曲线、形状、文本、图像以及复杂的绘画操作。以下是关于 QPainter 的详细介绍：

一、基本概念

  • QPainter 是 Qt 绘图系统的核心，它通过与绘图设备（如窗口部件、图像、像素图等）关联，执行具体的绘图操作。
  • QPaintDevice 是一个抽象的二维空间，是所有可被 QPainter 绘制的设备的基类。它本身不直接绘制物理显示画面，而是作为逻辑界面的中间媒介。例如，QWidget、QPixmap、QImage 等都是 QPaintDevice 的子类。
  • QPaintEngine 提供了 QPainter 在不同的设备上进行绘制的接口。它位于 QPainter 和 QPaintDevice 之间，负责将绘图操作转换为设备能理解的命令。通常，开发人员不需要直接操作 QPaintEngine。

二、主要功能

  1. 基本图形绘制

    • 点、线、曲线：使用 drawPoint()、drawLine()、drawPolyline()、drawCubicBezier() 等函数，可以绘制点、直线、折线、贝塞尔曲线等。
    • 形状：通过 drawRect()、drawEllipse()、drawPie()、drawRoundedRect()、drawPolygon() 等函数，可以绘制矩形、椭圆、扇形、圆角矩形、多边形等。
    • 文本：使用 drawText() 函数，可以在指定位置绘制文本。通过设置 QFont 对象，可以控制文本的字体、大小、样式等。
    • 图像：使用 drawImage()、drawPixmap() 函数，可以将 QImage 或 QPixmap 对象绘制到绘图设备上。

  2. 高级特性

    • 反走样：通过设置 setRenderHint(QPainter::Antialiasing, true)，可以开启抗锯齿功能，使绘制的图形边缘更加平滑。
    • 渐变填充：使用 QLinearGradient 或 QRadialGradient 创建渐变对象，再将其设置为 QBrush 的样式，可以实现渐变填充效果。
    • 坐标变换：支持平移、旋转、缩放、剪切等几何变换，通过调用 translate()、rotate()、scale()、shear() 等函数，可以影响后续的绘图操作。
    • 裁剪：使用 setClipRect() 函数，可以限制绘图的区域，只有在这个区域内的内容才会被绘制。

  3. 画笔和画刷

    • QPen：用于定义线条的颜色、宽度、样式、线端点和连接样式等。通过 setPen() 函数，可以将 QPen 对象应用到 QPainter 上。
    • QBrush：用于定义填充区域的样式，如纯色、渐变、纹理等。通过 setBrush() 函数，可以将 QBrush 对象应用到 QPainter 上。

三、使用方法

  1. 创建 QPainter 对象

    • 可以直接创建一个 QPainter 对象，并通过 begin() 函数将其与 QPaintDevice 关联。例如：

      QPixmap pixmap(400, 300);
QPainter painter(&pixmap);
if (!painter.isActive()) {
    painter.begin(&pixmap);
}

    • 也可以在创建 QPainter 对象时，直接传入 QPaintDevice 指针进行关联。例如：

      QPixmap pixmap(400, 300);
QPainter painter(&pixmap);

    • 在 Qt5 之后，通常可以直接在构造函数中初始化并开始绘图，但在某些情况下（如设备不可用），仍需要检查 painter.isActive() 的返回值。

  2. 设置绘图属性

    • 使用 setPen()、setBrush()、setFont() 等函数，设置绘图属性，如线条颜色、填充样式、字体等。

  3. 执行绘图操作

    • 调用 QPainter 提供的绘图函数，如 drawLine()、drawRect()、drawText() 等，执行具体的绘图操作。

  4. 结束绘图并释放资源

    • 使用 end() 函数结束绘图，并释放相关资源。这是一个良好的编程习惯，可以防止资源泄漏。

四、应用场景

  • 自定义控件：当 Qt 提供的标准控件无法满足需求时，可以使用 QPainter 自定义控件的绘制逻辑。
  • 图形界面绘制：在窗口部件的重绘事件（paintEvent()）中，使用 QPainter 绘制复杂的图形界面。
  • 图像处理和生成：使用 QPainter 在 QImage 或 QPixmap 对象上进行绘图操作，实现图像处理和生成功能。
  • 打印和 PDF 生成：与 QPrinter 对象结合使用，可以将图形输出到打印机，或生成 PDF 文档。

五、示例代码

以下是一个简单的示例，演示如何在 QWidget 上绘制矩形和文本：

#include <QApplication>
#include <QWidget>
#include <QPainter>
#include <QPen>
#include <QBrush>
#include <QFont>

class MyWidget : public QWidget {
protected:
    void paintEvent(QPaintEvent *event) override {
        QPainter painter(this);

        // 设置画笔颜色为红色
        QPen pen(Qt::red);
        painter.setPen(pen);

        // 设置画刷颜色为蓝色
        QBrush brush(Qt::blue);
        painter.setBrush(brush);

        // 绘制一个矩形
        painter.drawRect(50, 50, 200, 100);

        // 设置字体
        QFont font;
        font.setPointSize(16);
        font.setBold(true);
        painter.setFont(font);

        // 绘制文本
        painter.drawText(100, 100, "Hello, Qt!");
    }
};

int main(int argc, char *argv[]) {
    QApplication app(argc, argv);

    MyWidget window;
    window.resize(300, 200);
    window.show();

    return app.exec();
}

在上面的示例中，我们创建了一个自定义的 QWidget 子类 MyWidget，并在其 paintEvent() 函数中使用 QPainter 绘制了一个矩形和一段文本。通过设置画笔（QPen）和画刷（QBrush）的颜色，以及字体的样式，可以控制绘制效果。

六、总结

QPainter 是 Qt 框架中功能强大的绘图类，它提供了丰富的 API，支持绘制各种基本图形和高级特性。通过合理使用 QPainter，可以实现复杂的图形界面和图像处理功能。无论是在桌面应用程序开发，还是在嵌入式系统、游戏开发等领域，QPainter 都发挥着重要的作用。

3.QPainter常用接口

QPainter 是 Qt 框架中用于执行绘图操作的类，提供了丰富的接口来满足各种 2D 图形绘制的需求。以下是 QPainter 常用接口的介绍：

1. 基本绘图操作

  • 绘制点、线、曲线

    • drawPoint(const QPointF &point): 绘制一个点。
    • drawPoints(const QPointF *points, int pointCount): 绘制多个点。
    • drawLine(const QPointF &p1, const QPointF &p2): 绘制一条直线。
    • drawLines(const QLineF *lines, int lineCount): 绘制多条直线。
    • drawPolyline(const QPointF *points, int pointCount): 绘制一个折线（由直线段组成）。
    • drawPolygon(const QPointF *points, int pointCount, Qt::FillRule fillRule = Qt::OddEvenFill): 绘制一个多边形。
    • drawEllipse(const QRectF &rect): 绘制一个椭圆（如果矩形是正方形，则绘制一个圆）。
    • drawArc(const QRectF &rect, int startAngle, int spanAngle): 绘制一个圆弧。
    • drawChord(const QRectF &rect, int startAngle, int spanAngle): 绘制一个弦（圆弧与矩形相交的两点之间的线段）。
    • drawPie(const QRectF &rect, int startAngle, int spanAngle): 绘制一个扇形（圆弧与两条半径围成的区域）。
    • drawRect(const QRectF &rect): 绘制一个矩形。
    • drawRects(const QRectF *rects, int rectCount): 绘制多个矩形。
    • drawRoundedRect(const QRectF &rect, qreal xRadius, qreal yRadius, Qt::SizeMode mode = Qt::AbsoluteSize): 绘制一个圆角矩形。
    • drawPath(const QPainterPath &path): 绘制一个复杂的路径（由直线段、曲线段组成）。

  • 绘制文本

    • drawText(const QPointF &position, const QString &text): 在指定位置绘制文本。
    • drawText(const QRectF &rectangle, int flags, const QString &text): 在指定矩形区域内按照指定标志绘制文本。
    • drawText(const QRect &rectangle, int flags, const QString &text, QRect *boundingRect = nullptr): 类似上一个方法，但使用 QRect 而不是 QRectF。
    • boundingRect(const QRectF &rectangle, int flags, const QString &text): 返回在给定矩形内绘制文本所需的边界矩形。

  • 绘制图像和像素图

    • drawImage(const QRectF &targetRect, const QImage &image, const QRectF &sourceRect = QRectF(), Qt::ImageConversionFlags flags = Qt::AutoColor): 在目标矩形区域内绘制图像的一部分。
    • drawImage(const QPoint &point, const QImage &image, const QRectF &sourceRect = QRectF(), Qt::ImageConversionFlags flags = Qt::AutoColor): 在指定位置绘制图像的一部分。
    • drawImage(const QRectF &r, const QImage &image): 绘制整个图像到目标矩形区域内。
    • drawPixmap(const QPointF &point, const QPixmap &pixmap): 在指定位置绘制一个像素图。
    • drawPixmap(const QRectF &rectangle, const QPixmap &pixmap, const QRectF &sourceRectangle = QRectF()): 在目标矩形区域内绘制像素图的一部分。

2. 设置绘图属性

  • 画笔（QPen）

    • setPen(const QPen &pen): 设置画笔属性，如颜色、宽度、线型等。

  • 画刷（QBrush）

    • setBrush(const QBrush &brush): 设置画刷属性，如颜色、填充样式、渐变等。

  • 字体（QFont）

    • setFont(const QFont &font): 设置字体属性，如字体样式、大小等。

  • 渲染提示

    • setRenderHint(QPainter::RenderHint hint, bool on = true): 启用或禁用指定的渲染提示，如抗锯齿（QPainter::Antialiasing）、文本抗锯齿（QPainter::TextAntialiasing）等。

3. 坐标变换

  • 平移

    • translate(qreal dx, qreal dy): 平移坐标系统。

  • 旋转

    • rotate(qreal angle): 旋转坐标系统。

  • 缩放

    • scale(qreal sx, qreal sy): 缩放坐标系统。

  • 剪切

    • shear(qreal sh, qreal sv): 剪切坐标系统。

4. 状态管理

  • 保存和恢复状态

    • save(): 保存当前绘图状态。
    • restore(): 恢复之前保存的绘图状态。

  • 剪辑区域

    • setClipRect(const QRectF &rectangle, Qt::ClipOperation operation = Qt::ReplaceClip): 设置剪辑区域。
    • setClipPath(const QPainterPath &path, Qt::ClipOperation operation = Qt::ReplaceClip): 设置剪辑路径。

  • 透明度

    • setOpacity(qreal opacity): 设置全局透明度。

  • 图形合成模式

    • setCompositionMode(QPainter::CompositionMode mode): 设置图形合成模式，影响图形与图形的叠加方式。

5. 其他常用接口

  • 构造函数和初始化

    • QPainter(): 创建一个未绑定到绘图设备的 QPainter 对象。在使用此对象进行绘图之前，必须通过 begin(QPaintDevice *device) 方法将其绑定到一个绘图设备，如 QWidget、QPixmap、QImage 等。

  • 销毁对象

    • 在绘图完成后，应销毁 QPainter 对象或让其在局部作用域内自动销毁，以避免资源泄露。

注意事项

  • 绘图事件

    • 通常在控件的 paintEvent() 方法中使用 QPainter 进行绘图，以确保绘图操作与 Qt 的绘制机制同步。

  • 属性设置

    • 绘图前，应设置好 QPainter 的各项属性（如画笔、画刷、字体等），以提高绘图效率和质量。

QPainter 提供的这些接口使得开发者能够方便地在各种绘图设备上绘制出丰富多样的图形和文本，满足各种应用场景的需求。

4.Q_UNUSED(event)

Q_UNUSED(event); 是 Qt 框架中常用的一个宏，主要用于在代码中显式地表明某个参数未被使用，以避免编译器发出未使用变量的警告。

使用场景

通常在事件处理函数或者一些重载函数中，我们可能不需要使用传入的参数。例如：

void MyWidget::mouseMoveEvent(QMouseEvent *event)
{
    Q_UNUSED(event);
    // 此处并未实际使用 event 参数，但为了避免编译器警告，使用 Q_UNUSED 宏标记
    qDebug() << "Mouse is moving!";
}

作用

  1. 避免编译器警告：如果函数参数未使用，编译器通常会生成未使用变量的警告，这在保持代码整洁时可能会造成干扰。
  2. 提高代码可读性：通过显式地声明未使用的变量，其他开发者能够更清楚地理解这是有意忽略的参数。

原理

Q_UNUSED 宏的定义非常简单，在 Qt 的头文件中通常是这样实现的：

#define Q_UNUSED(x) (void)(x)

通过将变量强制转换为 void，它告诉编译器这是一个有意忽略的操作，从而消除警告。

总结

Q_UNUSED(event); 是一种简单有效的方法，用来在 Qt 项目中忽略未使用的变量，同时保持代码的清晰和整洁。

5.项目升级

1.头文件和资源文件分开

当然，可以将 ClickableCircleWidget 的代码拆分为头文件和源文件，以便于更好地组织和管理代码。以下是拆分后的代码结构：

头文件 (ClickableCircleWidget.h)

#ifndef CLICKABLECIRCLEWIDGET_H
#define CLICKABLECIRCLEWIDGET_H

#include <QWidget>

class ClickableCircleWidget : public QWidget
{
    Q_OBJECT

public:
    explicit ClickableCircleWidget(QWidget *parent = nullptr);

    void setGreen(bool green);

signals:
    void clicked();

protected:
    void paintEvent(QPaintEvent *event) override;
    void mousePressEvent(QMouseEvent *event) override;

private:
    bool isGreen;
};

#endif // CLICKABLECIRCLEWIDGET_H

源文件 (ClickableCircleWidget.cpp)

#include "ClickableCircleWidget.h"
#include <QPainter>
#include <QMouseEvent>
#include <QDebug>

ClickableCircleWidget::ClickableCircleWidget(QWidget *parent)
    : QWidget(parent), isGreen(false)
{
    setAttribute(Qt::WA_TranslucentBackground);
}

void ClickableCircleWidget::setGreen(bool green)
{
    isGreen = green;
    update();
}

void ClickableCircleWidget::paintEvent(QPaintEvent *event)
{
    Q_UNUSED(event);

    QPainter painter(this);
    painter.setRenderHint(QPainter::Antialiasing);

    // Determine the size of the circle
    int side = qMin(width(), height());
    int radius = side / 2;

    // Set the brush color based on the current state
    QColor color = isGreen ? Qt::green : Qt::gray;
    //设置画笔和画刷
    painter.setBrush(color);
    painter.setPen(Qt::NoPen);

    // Draw the circle
    //画一个椭圆，宽高相同
    painter.drawEllipse(0, 0, side, side);

    // Set the text properties
    // 写入文本
    painter.setPen(Qt::white);
    QFont font = painter.font();
    //设置文本的大小为控件的1/6  int radius = side / 2;和radius / 3
    font.setPointSize(radius / 3);  // Adjust the font size based on the circle size
    font.setBold(true);
    painter.setFont(font);

    // Draw the text in the center of the circle
    // 居中绘制文本
    painter.drawText(rect(), Qt::AlignCenter, "监");
}

void ClickableCircleWidget::mousePressEvent(QMouseEvent *event)
{
    if (event->button() == Qt::LeftButton) {
        //这里就是只有按钮是绿色的时候才会响应点击事件的关键
        // Toggle the color state on click
        isGreen = !isGreen;
        emit clicked();
        update();
    }
}

main.cpp

#include <QApplication>
#include "ClickableCircleWidget.h"

int main(int argc, char *argv[])
{
    QApplication a(argc, argv);

    ClickableCircleWidget widget;
    widget.resize(200, 200);  // Set the desired size
    widget.show();

    QObject::connect(&widget, &ClickableCircleWidget::clicked, []() {
        qDebug("Circle was clicked!");
    });

    return a.exec();
}

项目文件 (CMakeLists.txt 或 .pro)

根据你使用的构建系统，以下是简单的项目文件示例。

使用 qmake 的 .pro 文件
QT += core gui

greaterThan(QT_MAJOR_VERSION, 4): QT += widgets

TARGET = ClickableCircleApp
TEMPLATE = app

SOURCES += main.cpp \
           ClickableCircleWidget.cpp

HEADERS += ClickableCircleWidget.h
使用 CMake 的 CMakeLists.txt 文件
cmake_minimum_required(VERSION 3.5)

project(ClickableCircleApp VERSION 0.1 LANGUAGES CXX)

set(CMAKE_CXX_STANDARD 11)
set(CMAKE_CXX_STANDARD_REQUIRED ON)

find_package(Qt5 COMPONENTS Widgets REQUIRED)

add_executable(ClickableCircleApp
    main.cpp
    ClickableCircleWidget.cpp
    ClickableCircleWidget.h
)

target_link_libraries(ClickableCircleApp PRIVATE Qt5::Widgets)

说明

  • 头文件：声明了 ClickableCircleWidget 类，包括其构造函数、方法、信号以及受保护的事件处理函数。
  • 源文件：实现了类的构造函数、绘制逻辑、鼠标事件处理函数以及信号的发射。
  • main.cpp：创建应用程序实例，初始化并显示 ClickableCircleWidget。
  • 项目文件：根据使用的构建系统选择合适的文件进行项目管理。

2.添加一个点击事件，且只有绿色状态可以响应事件，灰色状态不能点击

要点：

void ClickableCircleWidget::mousePressEvent(QMouseEvent *event)
{
    if (event->button() == Qt::LeftButton && isGreen) {
        // Only respond to clicks when the circle is green
        // 这里控制只有绿色安状态会发送点击的消息
        emit clicked();
        update();  // Optional: you might want to update the UI if needed
    }
}

为了实现你所描述的功能，我们需要在 ClickableCircleWidget 类中添加一个机制，使得只有在绿色状态下才能响应点击事件。在灰色状态下，点击事件将不被处理。

下面是更新后的代码：

头文件 (ClickableCircleWidget.h)

#ifndef CLICKABLECIRCLEWIDGET_H
#define CLICKABLECIRCLEWIDGET_H

#include <QWidget>

class ClickableCircleWidget : public QWidget
{
    Q_OBJECT

public:
    explicit ClickableCircleWidget(QWidget *parent = nullptr);

    void setGreen(bool green);

signals:
    void clicked();

protected:
    void paintEvent(QPaintEvent *event) override;
    void mousePressEvent(QMouseEvent *event) override;

private:
    bool isGreen;
};

#endif // CLICKABLECIRCLEWIDGET_H

源文件 (ClickableCircleWidget.cpp)

#include "ClickableCircleWidget.h"
#include <QPainter>
#include <QMouseEvent>
#include <QDebug>

ClickableCircleWidget::ClickableCircleWidget(QWidget *parent)
    : QWidget(parent), isGreen(false)
{
    setAttribute(Qt::WA_TranslucentBackground);
}

void ClickableCircleWidget::setGreen(bool green)
{
    isGreen = green;
    update();
}

void ClickableCircleWidget::paintEvent(QPaintEvent *event)
{
    Q_UNUSED(event);

    QPainter painter(this);
    painter.setRenderHint(QPainter::Antialiasing);

    // Determine the size of the circle
    int side = qMin(width(), height());
    int radius = side / 2;

    // Set the brush color based on the current state
    QColor color = isGreen ? Qt::green : Qt::gray;
    painter.setBrush(color);
    painter.setPen(Qt::NoPen);

    // Draw the circle
    painter.drawEllipse(0, 0, side, side);

    // Set the text properties
    painter.setPen(Qt::white);
    QFont font = painter.font();
    font.setPointSize(radius / 3);  // Adjust the font size based on the circle size
    font.setBold(true);
    painter.setFont(font);

    // Draw the text in the center of the circle
    painter.drawText(rect(), Qt::AlignCenter, "监");
}

void ClickableCircleWidget::mousePressEvent(QMouseEvent *event)
{
    if (event->button() == Qt::LeftButton && isGreen) {
        // Only respond to clicks when the circle is green
        // 这里控制只有绿色安状态会发送点击的消息
        emit clicked();
        update();  // Optional: you might want to update the UI if needed
    }
}

main.cpp

#include <QApplication>
#include "ClickableCircleWidget.h"

int main(int argc, char *argv[])
{
    QApplication a(argc, argv);

    ClickableCircleWidget widget;
    widget.resize(200, 200);  // Set the desired size
    widget.show();

    QObject::connect(&widget, &ClickableCircleWidget::clicked, []() {
        qDebug() << "Circle was clicked!";
    });

    return a.exec();
}

说明

  • mousePressEvent：在 mousePressEvent 方法中，添加了一个条件检查 isGreen。只有当 isGreen 为 true 时，才会处理点击事件并发射 clicked 信号。
  • setGreen 方法：用于设置圆圈的状态（绿色或灰色），并在状态改变时调用 update() 方法重新绘制组件。

通过这种方式，你可以在绿色状态下响应点击事件，而在灰色状态下忽略点击事件。

3.让文本可以设置

要点：

private:
    bool isGreen;
    QString text;
void setText(const QString &text);
void ClickableCircleWidget::setText(const QString &newText)
{
    text = newText;
    update();  // Redraw the widget with the new text
}
// Draw the text in the center of the circle
    painter.drawText(rect(), Qt::AlignCenter, text);

为了实现让文本可以动态设置的功能，我们可以在 ClickableCircleWidget 类中添加一个设置文本的方法。这样，你可以在应用程序中随时更改圆圈内的文本。

下面是更新后的代码：

头文件 (ClickableCircleWidget.h)

#ifndef CLICKABLECIRCLEWIDGET_H
#define CLICKABLECIRCLEWIDGET_H

#include <QWidget>
#include <QString>

class ClickableCircleWidget : public QWidget
{
    Q_OBJECT

public:
    explicit ClickableCircleWidget(QWidget *parent = nullptr);

    void setGreen(bool green);
    void setText(const QString &text);

signals:
    void clicked();

protected:
    void paintEvent(QPaintEvent *event) override;
    void mousePressEvent(QMouseEvent *event) override;

private:
    bool isGreen;
    QString text;
};

#endif // CLICKABLECIRCLEWIDGET_H

源文件 (ClickableCircleWidget.cpp)

#include "ClickableCircleWidget.h"
#include <QPainter>
#include <QMouseEvent>
#include <QDebug>

ClickableCircleWidget::ClickableCircleWidget(QWidget *parent)
    : QWidget(parent), isGreen(false), text("监")  // Default text
{
    setAttribute(Qt::WA_TranslucentBackground);
}

void ClickableCircleWidget::setGreen(bool green)
{
    isGreen = green;
    update();
}

void ClickableCircleWidget::setText(const QString &newText)
{
    text = newText;
    update();  // Redraw the widget with the new text
}

void ClickableCircleWidget::paintEvent(QPaintEvent *event)
{
    Q_UNUSED(event);

    QPainter painter(this);
    painter.setRenderHint(QPainter::Antialiasing);

    // Determine the size of the circle
    int side = qMin(width(), height());
    int radius = side / 2;

    // Set the brush color based on the current state
    QColor color = isGreen ? Qt::green : Qt::gray;
    painter.setBrush(color);
    painter.setPen(Qt::NoPen);

    // Draw the circle
    painter.drawEllipse(0, 0, side, side);

    // Set the text properties
    painter.setPen(Qt::white);
    QFont font = painter.font();
    font.setPointSize(radius / 3);  // Adjust the font size based on the circle size
    font.setBold(true);
    painter.setFont(font);

    // Draw the text in the center of the circle
    painter.drawText(rect(), Qt::AlignCenter, text);
}

void ClickableCircleWidget::mousePressEvent(QMouseEvent *event)
{
    if (event->button() == Qt::LeftButton && isGreen) {
        // Only respond to clicks when the circle is green
        emit clicked();
        update();  // Optional: you might want to update the UI if needed
    }
}

main.cpp

#include <QApplication>
#include "ClickableCircleWidget.h"

int main(int argc, char *argv[])
{
    QApplication a(argc, argv);

    ClickableCircleWidget widget;
    widget.resize(200, 200);  // Set the desired size
    widget.setText("Hello");  // Set the text to "Hello"
    widget.show();

    QObject::connect(&widget, &ClickableCircleWidget::clicked, []() {
        qDebug() << "Circle was clicked!";
    });

    return a.exec();
}

说明

  • setText 方法：添加了一个新的 setText 方法，用于设置圆圈内的文本。每次调用 setText 时，都会调用 update() 方法来重新绘制组件以显示新的文本。
  • 构造函数：在构造函数中，将默认文本设置为 "监"，但你可以通过 setText 方法随时更改它。

这样，你就可以在应用程序中动态设置圆圈的文本内容了。

6.其他参考方案

1.需求：qt 创建一个可以点击的图片，图片为圆形，背景透明，根据状态可以设置灰和绿两种颜色

在 Qt 中创建一个可以点击的圆形图片，并根据状态更改颜色，可以使用 QPushButton 和自定义的样式表来实现。以下是一个简单的示例代码，展示如何实现这一功能：

#include <QApplication>
#include <QPushButton>
#include <QStyleOptionButton>
#include <QPainter>

class RoundButton : public QPushButton {
    Q_OBJECT
public:
    explicit RoundButton(QWidget *parent = nullptr) : QPushButton(parent) {
        setFixedSize(100, 100);  // 设置按钮大小
        setCheckable(true);      // 使按钮可以被选中
        setStyleSheet("QPushButton { border: none; }");  // 去掉默认边框
    }

protected:
    void paintEvent(QPaintEvent *event) override {
        Q_UNUSED(event);

        QPainter painter(this);
        painter.setRenderHint(QPainter::Antialiasing);  // 抗锯齿

        QColor fillColor = isChecked() ? Qt::green : Qt::gray;  // 根据状态设置颜色
        painter.setBrush(fillColor);
        painter.setPen(Qt::NoPen);  // 无边框

        // 画一个圆形
        painter.drawEllipse(rect());
    }
};

int main(int argc, char *argv[]) {
    QApplication app(argc, argv);

    // 创建窗口
    QWidget window;
    window.setFixedSize(200, 200);

    // 创建圆形按钮
    RoundButton *button = new RoundButton(&window);
    button->setGeometry(50, 50, 100, 100);  // 设置按钮的位置和大小

    QObject::connect(button, &QPushButton::clicked, []() {
        qDebug("Button clicked!");
    });

    window.show();
    return app.exec();
}

#include "main.moc"

说明

  1. RoundButton 类:
    • 继承自 QPushButton，并重写了 paintEvent 方法来自定义绘制按钮的外观。
    • 使用 QPainter 绘制一个圆形，根据按钮的选中状态（isChecked()）设置不同的填充颜色。
  2. 设置样式:
    • 使用 setStyleSheet 去掉了按钮的默认边框。
  3. 主函数:
    • 创建一个简单的窗口，并在窗口中添加一个 RoundButton 实例。
    • 连接按钮的 clicked 信号到一个简单的调试输出槽函数。

这样，你就得到了一个可以点击的圆形按钮，当按钮被选中时，它会改变颜色。你可以根据需要调整按钮的大小和颜色。

QT（QPainter画圆弧）
m0_49476241的博客
05-31 1万+
本篇文章给大家介绍一下如何使用QPainter来画圆弧。QPainter画圆弧进行画圆弧时要注意的就是起始角度和旋转的角度。希望大家多多支持，后续将带来更多QPainter的用法。
QT-QPainter绘图事件
代码狗的博客
07-31 1469
首先在.h文件中声明绘图事件，alt+enter进入widget进行声明。 void Widget::paintEvent(QPaintEvent *event) { //实例化一个画家对象 //在当前widget窗口下进行画画 QPainter painter(this); //设置画刷 QBrush brush(Qt::cyan); painter.setBrush(brush); //设置画笔颜色 QPen pen(QCol.
Qt QPainter的使用及矩形、圆形等常见图形的画法
m0_73443478的博客
12-09 4024
Qt QPainter的使用及矩形、圆形等常见图形的画法
Qt实现圆型控件的三种方法之设置样式表
最新发布
m0_71489826的博客
08-22 1666
目前在Qt5下使用设置样式表的方式只有当图片大小和控件大小相等的时候，才能完美的把图片放到控件中，其它的都有些瑕疵，关键的是不能用实在太坑了。
基于QT的圆形图片控件
06-08
基于QT的圆形图片控件，采用QML方式实现的。。。。。。
QT 圆形头像绘制方法
502BadGateway
12-07 1701
qt 圆形头像绘制方法，一是将图像转换成圆形。根据图像得到圆形的Pixmap，再将pixmap绘制到label上。二是将要显示图像的label设置成圆形。
AWTK开发实践：自定义饼图控件实现
这篇用户手册主要介绍了如何在AWTK（ZLG GUI Toolkit）中进行开发实践，特别是如何创建和绘制饼图这一自定义控件。AWTK是一个轻量级的GUI框架，用于快速开发跨平台的桌面和嵌入式应用。饼图的实现涉及了图形绘制和...
自定义View实践：绘制圆形百分比控件
通过以上步骤，我们可以创建出一个自定义的、可自定义颜色、宽度、大小和半径的圆形百分比控件，且具备点击交互功能。这个过程涉及到了Android的自定义视图机制、属性系统、绘图API以及事件处理，对于深入理解...
男人就下100层：自定义复杂控件的android游戏开发
根据给定的文件信息，这里将重点介绍在Android平台上如何制作一个名为“是男人就下100层”的小游戏，并阐述其中涉及的自定义复杂控件的知识点。 首先，自定义控件是Android开发中一项较为高级的功能，允许开发者...
QtQuick技术分享与实践: 自定义控件与动画效果
弹出菜单是一种常用的用户界面控件，它提供了一个列出多个选项的菜单，用户可以通过这个菜单来执行特定的命令或设置。 QmlCircular示例演示了如何创建一个圆形图片。在设计应用界面时，圆形图片常用于显示用户头像...
C#源码教程：自定义ListBox控件重绘技巧
控件重绘，指的是根据开发者的需求自定义控件的渲染过程，改变控件的视觉效果，以适应不同的应用场景。 在本资源中，我们将会探讨如何使用C#语言重绘ListBox控件。重绘一个控件通常包括以下几个步骤： 1. 创建一个...
基于QT的3D圆盘旋钮
06-06
基于QT的3D圆盘旋钮，界面类似于圆盘旋钮，带有角度刻度显示，具有3D效果
QT 中ui界面显示 圆形按钮
u012719076的博客
03-26 2724
转载： 添加链接描述 圆形控件方法： 控件是正方形，border-radius是正方形长度的一半 QPushButton{ /*默认显示*/border-radius:60px;/*圆角弧度(为正方形边长一半时就是圆形)*/ background-color:rgba(0,255,0,255);/*背景色*/ } QPushButton:hover{/*鼠标悬停*/background-color...
painter qt 好恶心_PyQT：愚蠢的QPainter.drawEllipse问题
weixin_36128337的博客
01-28 2376
我盯着代码的时间越长，我对它的理解就越少，但它越有趣。在一个案例中，QPainter绘制圆圈，在另一个案例中没有。我的问题是，如果成功，QPainter不会画。另一方面，如果它不成功，它确实会吸引。我实际想要实现的是根据状态改变颜色。这个相当丑陋的代码是为了说明。在循环外部移动QP.begin()，或者在if子句外部最后只有一个drawEllipse()并没有任何区别。def paintEvent...
Colliding Mice碰撞老鼠工程分析
danshiming的博客
07-16 1065
Colliding Mice工程分析
如何使用Qt软件实现一个圆形按钮
csdnwu2020的博客
07-30 6246
使用Qt软件实现一个圆形按钮
QT-QPainter
qq_46626969的博客
04-05 1222
坐标系为QPainter是Qt 库中用于在屏幕上进行绘画的类。它提供了各种绘制功能，比如画线、画图形、画文本等。在使用QPainter之前，需要对QPaintEvent事件进行重写。
Qt之自绘遥控器圆形主控按钮
草上爬的博客
03-14 9005
Qt之自绘遥控器圆形主控按钮，云台的控制器也是这个样子的，其实贴图也能做，但是没自绘灵活。
DIY Round Indicator: 创意无限的自定义圆形指示器
gitblog_00050的博客
04-21 570
DIY Round Indicator: 创意无限的自定义圆形指示器 该项目是 CCY0122 创建的一个开源库，名为 DIY Round Indicator。它是一个轻量级、高度可定制的圆形指示器组件，适用于各种应用程序和界面设计中，特别是那些需要展示步骤或进度的地方。 技术分析 DIY Round Indicator 是基于 JavaScript 构建的，并且兼容现代浏览器，包括 Chrome...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
