本篇的内容是基于博主设计的JESD204B接口的ADC和FPGA的硬件板卡，通过调用JESD204B IP核来一步步在FPGA内部实现高速ADC数据采集，JESD204B 协议和Xilinx的JESD IP核相关基本知识已在前面多篇文章中详细介绍，这里不再叙述。

在该篇中，博主试图从一个初学者的视角来记录整个开发流程，力求做到每一个读者阅读完该笔记后都能快速开发基于jesd204b接口的FPGA-ADC数据采集，同时也确保几个月甚至几年后的博主本人已经遗忘了jesd204b开发细节后，通过阅读该笔记能够快速重新上手。

还是老话说得好：好记性不如烂笔头！

1. 环境

硬件环境

ADC：ADS52J90；FPGA：Kintex7；供电：12V/4A 直流电源。需要用到的工具为万用表、示波器、信号发生器。
该板卡最多外接32通道2Vpp模拟信号以及20路外部触发信号。数据传输接口方式有千兆以太网接口、高速光纤接口以及低速USB串口。
图1 硬件PCB

逻辑开发环境

Vivado2017.4和jesd204b ip核licence。

开发目的

博主一直致力于开发通用高速、多通道电子学数据采集系统。在ADC芯片的选型过程中发现，TI的ADC芯片-ADS52J90很适合博主的需求：该芯片在9mm x 15mm的面积上可以实现最高32通道/100MHz/14bit的连续波形采样，并且其输出数据的方式除了传统的clock-data-frame（CDF）接口外，还引入了最新的jesd204b接口。

如果博主采用传统的CDF方式，那意味着PCB布线量特别大、FPGA管脚占用非常多、硬件尺寸必然无法太小，因此就选择了结构非常简单的jesd204接口，随之而来的就是大量的研发工作。。。。。。，还好，最后一切顺利。

2. ADC参数

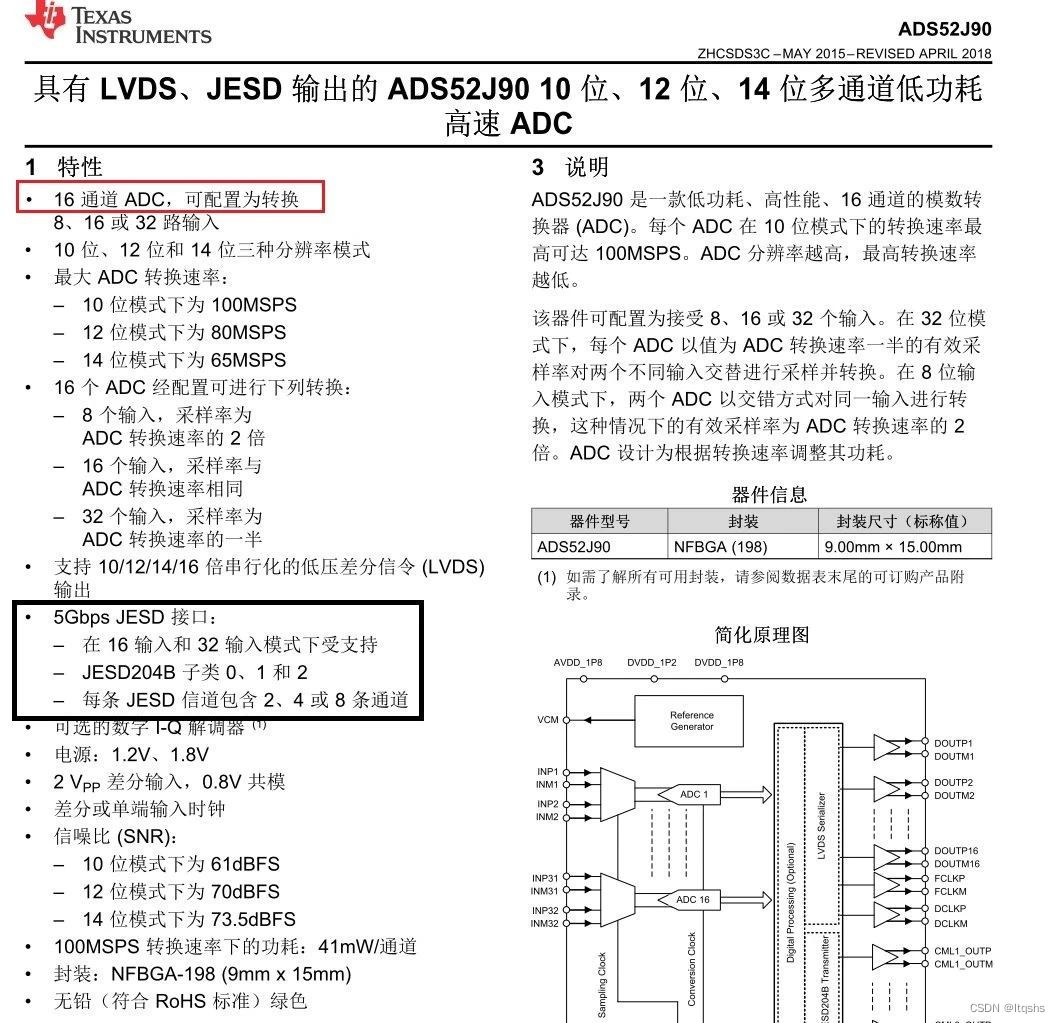

拿到一款jesd204 接口的ADC后，我们首先要看一下它的jesd204链路参数。以本篇的ADS52J90芯片为例，如图所示：
在这里插入图片描述
该款芯片内置了16个ADC，这16个ADC输出的数据通过JESD接口输出。可配置为通过2、4、或者8条Lane输出。
每条Lane的最高线速率是5Gbps。支持JESD204B子类0、1和2。
该芯片的采样率、采样精度，采样通道数都有多种模式，用户可选择范围比较大，但必须最终满足每条Lane的数据线速率不高于5Gbps。

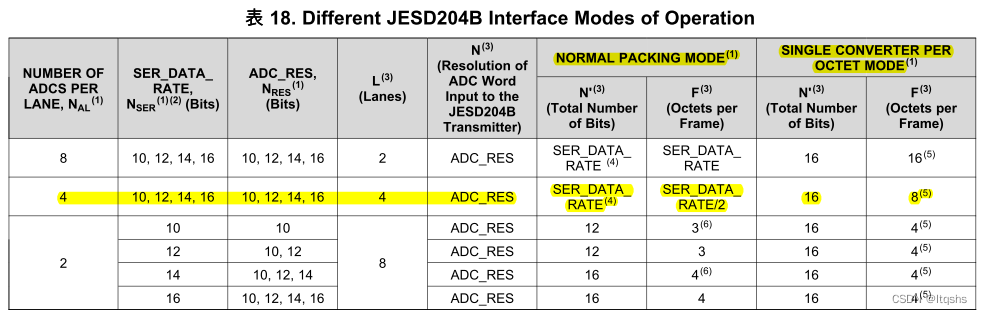

我们再来看看ADC数据的传输层数据结构。该ADC手册描述输出数据有“NORMAL PACKING MODE”和“ SINGLE CONVERTER PER OCTET MODE”两种模式，为了提高位传输效率，博主选择了“NORMAL PACKING MODE”，如图3所示：
在这里插入图片描述

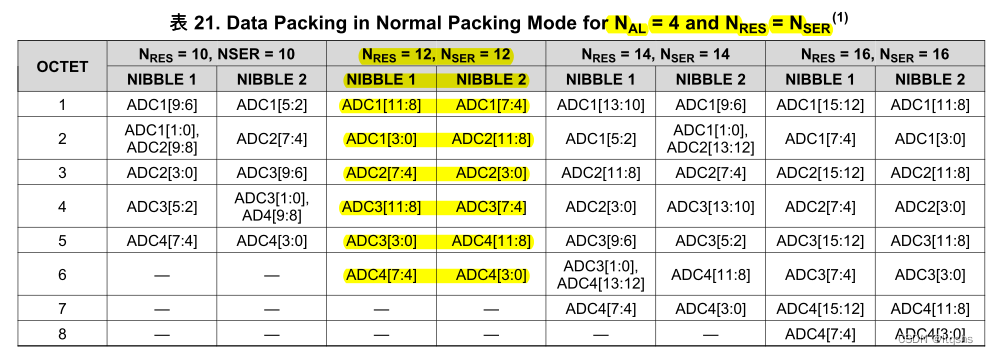

在实际操作中，博主通过ADC配置接口，选择了固定的ADC基本采样参数：ADC的采样率为80MSPS、采样精度为12bit、采样通道为16，所有数据最终通过4条lane输出到FPGA（4个lane正好对应FPGA的一个GT Quad，比较整齐）。因此，在“NORMAL PACKING MODE”模式下，N=12，N’=12，F=6。具体的传输层数据结构如图所示：
在这里插入图片描述
从图中可以看出，F=6，采样数据没有control bit 和tail bit填充，这样就保证了输出数据100%有效传输效率。

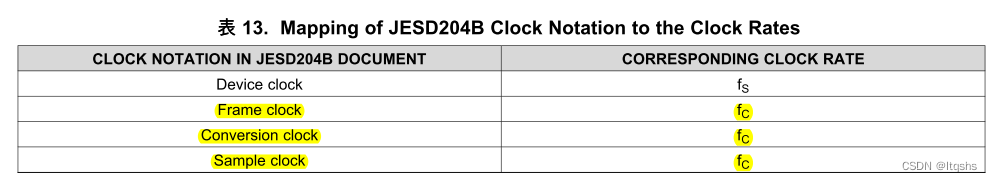

那么ADC的帧时钟是多少呢？手册上也已经给出了，如图5所示：帧时钟频率和ADC转换频率一样的，这里都为80MHz。
在这里插入图片描述
基于以上信息，博主选择的工作模式的Lane线速率就可以确定：
帧时钟×帧字节数×每字节的bit数×8b/10b编码开销即为lane的工作线速率：
80MHz×6×8×10/8=4.8Gbps；
另外，还有一种更容易理解的线速率确定方式：我们知道每条Lane传输4个ADC的数据，而ADC采样率为80MHz，采样精度12bit，没有控制和tail bit，只要8b/10b编码，因此每条Lane的线速率为：
80MHz采样率×12bit采样精度×4个ADC×10/8=4.8Gbps;
另外，还有最后一个多帧参数K需要确认。ADC数据手册给出了K的范围，即：Ceil (17 / Number of Octetsper Frame) ≤ Multiframe Size (In Terms of Number of Frames)，即Ceil (17 / 6) ≤ K。因此K必须要大于等于3，博主决定K取4。

到现在为止jesd204的参数就确认完毕了，在这里就不一一介绍该芯片的其它功能了，该芯片的详细中文版介绍可以看博主以前的文章。

3. Vivado配置

接下来我们来打开Vivado，一步一步来完成FPGA-ADC数据采集的工程。在工程建立的过程中，博主还会反复提到上述的ADC芯片，因为在建立JESD204链路时，FPGA端的参数必须和ADC的参数保持一致。

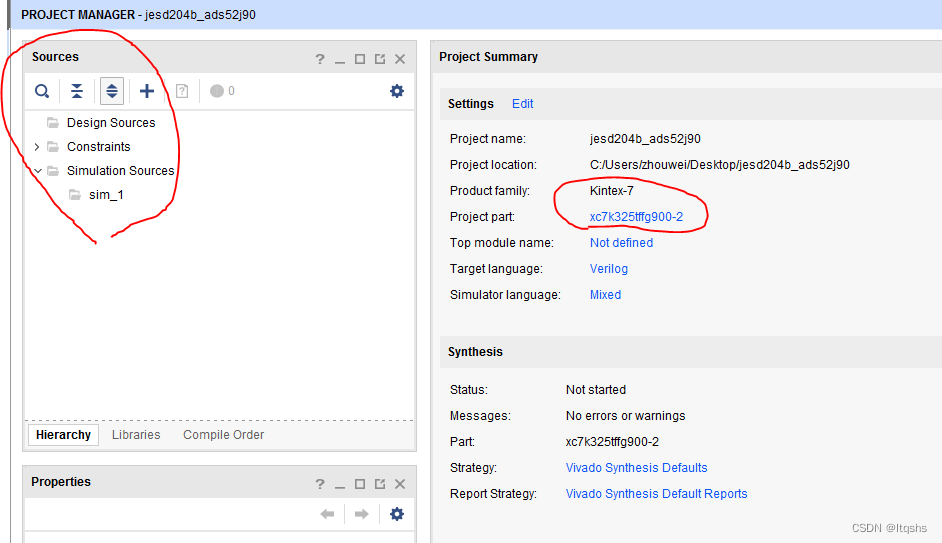

如图6所示为新建的vivado工程“jesd204b_ads52j90”，匹配硬件的FPGA型号“xc7k325tffg900-2”，可以看到工程内部还没有任何文件：

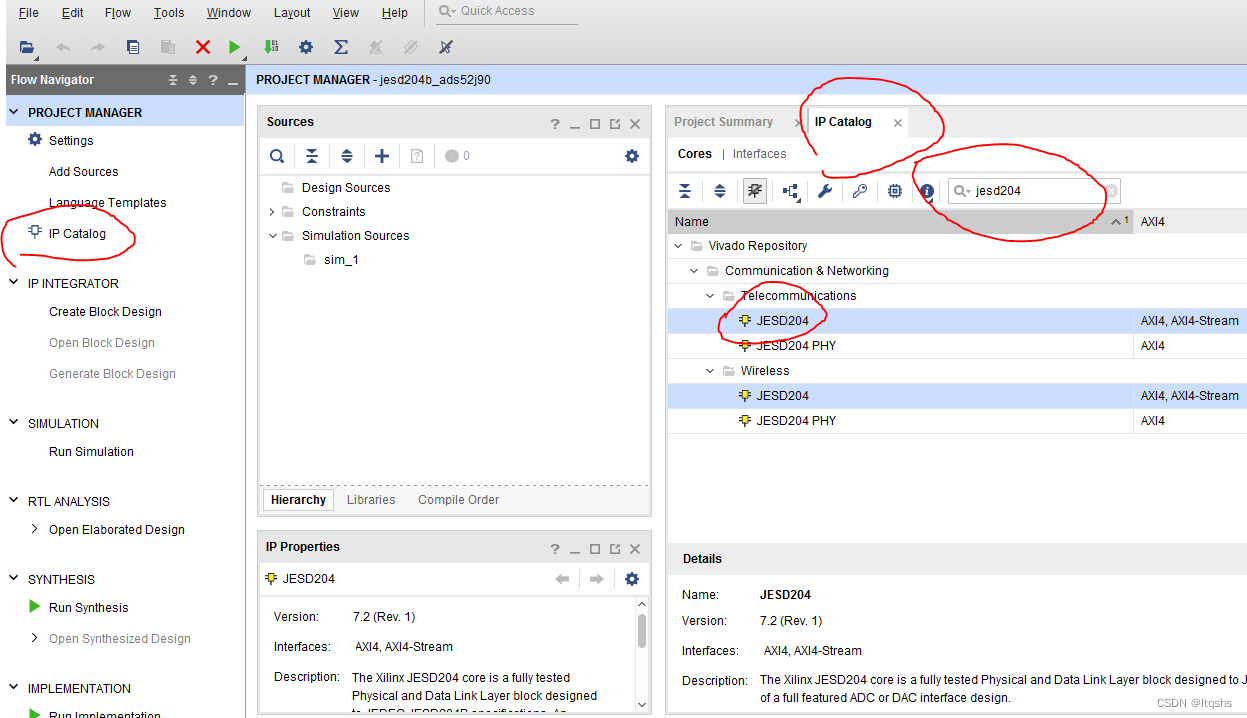

接下里我们来例化jesd204 IP核，如图7所示：

双击该IP核后打开了jesd204的配置界面，配置界面分成4个子界面：“Configuration”、“Shared Logic”、“Default Link Parameters”以及“JESD204 PHYConfiguration”。我们下面将分别描述：

3.1. Configuration配置界面

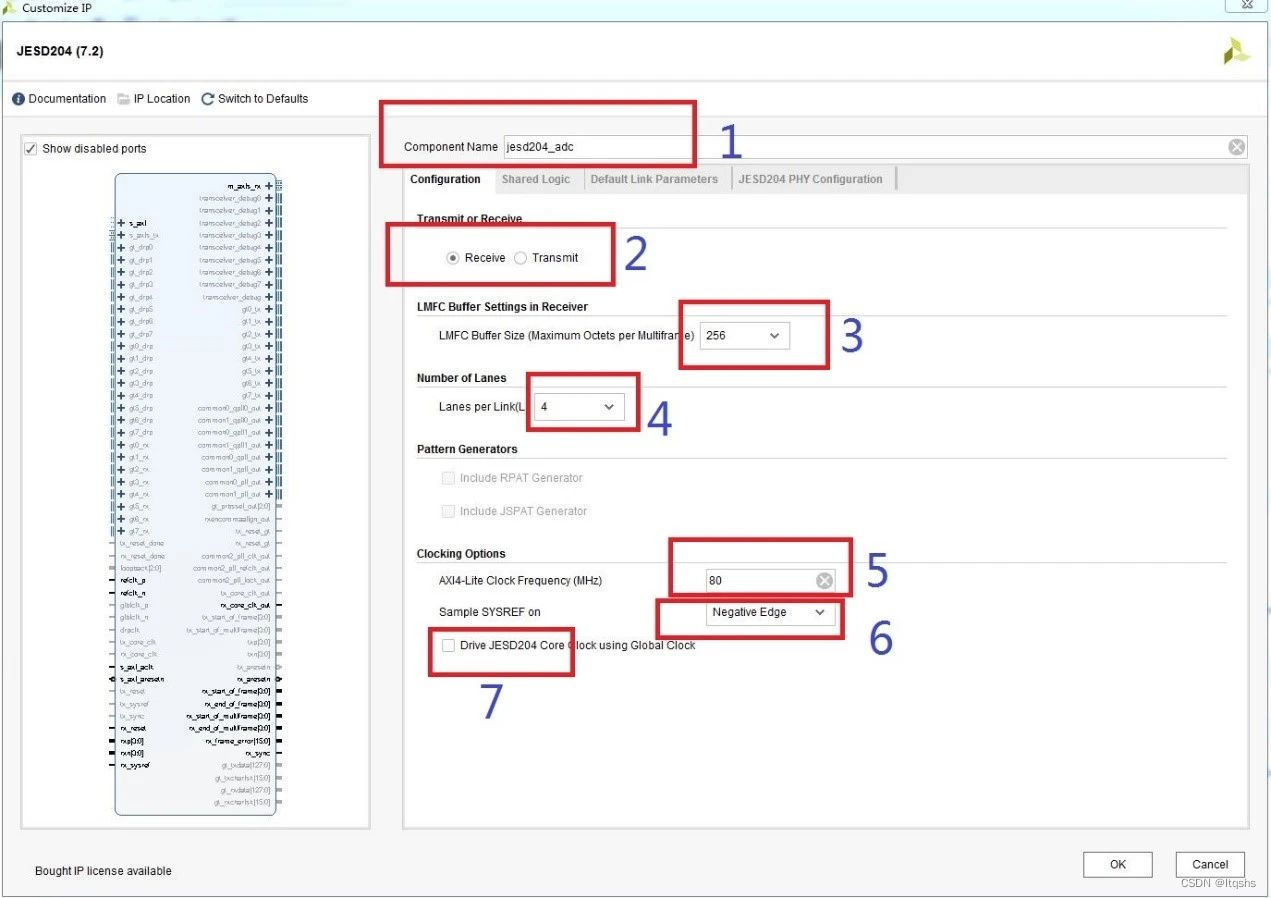

如图8所示为“Configuration”配置界面，该界面有7个地方是需要用户来选择的:
在这里插入图片描述

输入IP名字；
由于是ADC数据采集，因此FPGA的IP核应该设置成“Receive”；
设置IP核内部的接收数据缓存器的字节长度。数据缓存器主要用来做lane之间的数据对齐和实现确定性延迟功能。字节长度是用户可选的，选得值越小越节约FPGA逻辑资源，但字节长度必须要超过FK（本篇为64=24），因此选择了64，如果大家不清楚的话，直接选最大长度，绝对没问题。
Lane数量：本篇为4条Lane；
Jesd204 IP核的AXI4-Lite配置时钟：默认为100MHz。对于ultrascale器件，频率范围为10MHz-200MHz，对于7系列器件，如果IP核的模式为“Include Shared Logic inexample design”，则频率范围为10MHz-200MHz；如果IP核的模式为“Include Shared Logic incore”，则频率范围和Transceiver DRP时钟频率范围相同，本人选择了80MHz（80MHz为FPGA系统时钟，可以省去FPGA另外再提供100MHz时钟）；
该选项可以选择SYSREF信号被Core Clk的上升沿或下降沿采样，用于Jesd204b子类1的确定性延迟功能。一般来说，外界提供的Core Clk和SYSREF是同源且上升沿对齐信号，因此在FPGA端最好选择在时钟下降沿采样SYSREF比较精确，具体描述可参考PG066的Page60。
用户决定IP核的Core Clk是否由glbclk(p/n)管脚输入。当REFCLK(P/N)频率不等于Core Clk时，必须外部输入Core Clk。本篇中的线速率为4.8Gbps，因此Core Clk为120MHz，所以本人将参考时钟输入频率也调成120MHz，这样IP核只需要一个120MHz的参考时钟输入接口了。

3.2. Shared Logic配置界面

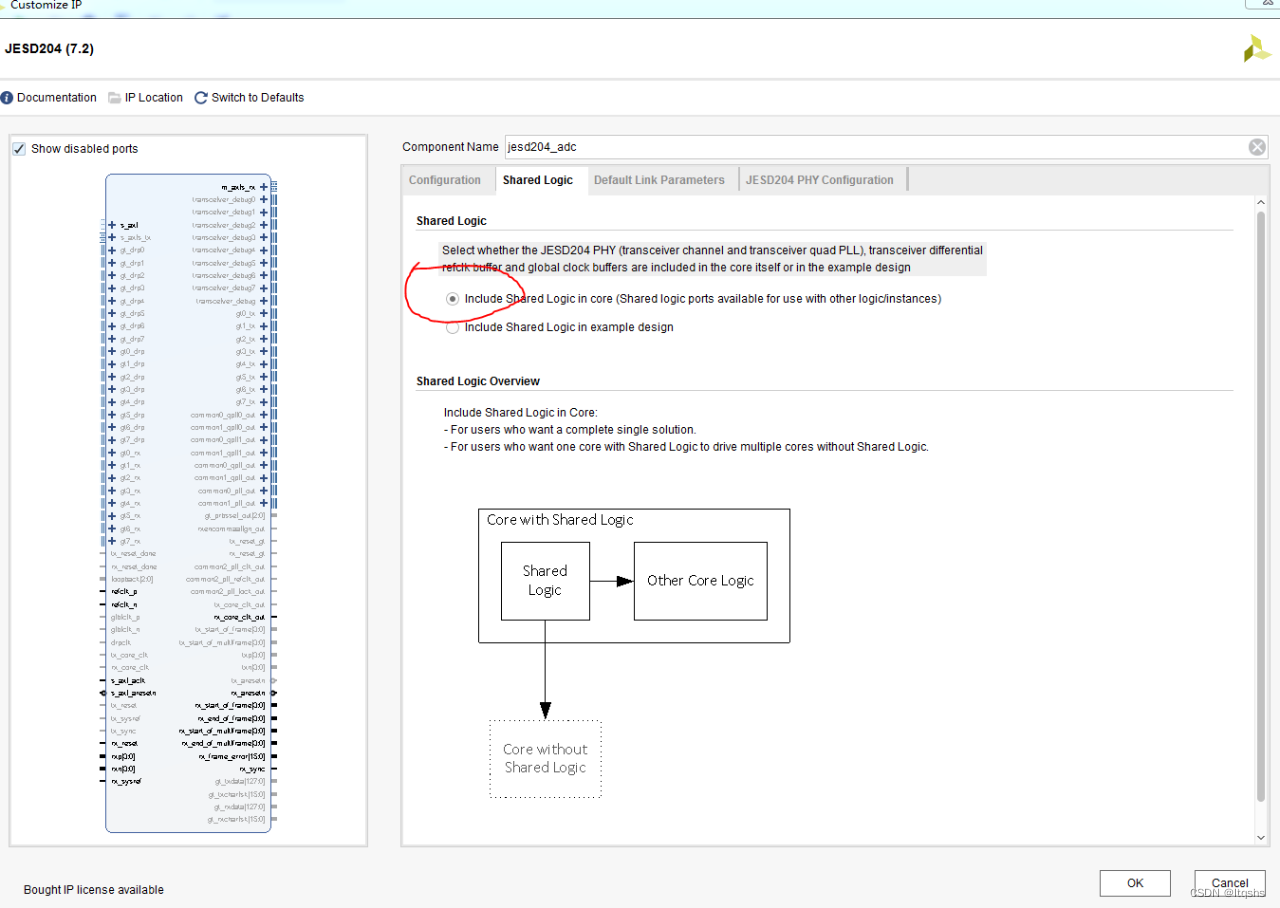

如图9所示为“Shared Logic” 的配置界面：该界面只有两种选择，要么选择“Include Shared Logic in example design”，要么选择“IncludeShared Logic in core”。对于大部分用户来说，选择“Include Shared Logic in core”就可以了，后期使用起来很简单。对于需要使用“transceiversharing”这种高级功能的特殊用户来说，就需要选择“Include Shared Logic in example design”，以便自己可以修改IP核内部的部分代码。我们选择“IncludeShared Logic in core”就可以了。
在这里插入图片描述

3.3. Default Link Parameters配置界面

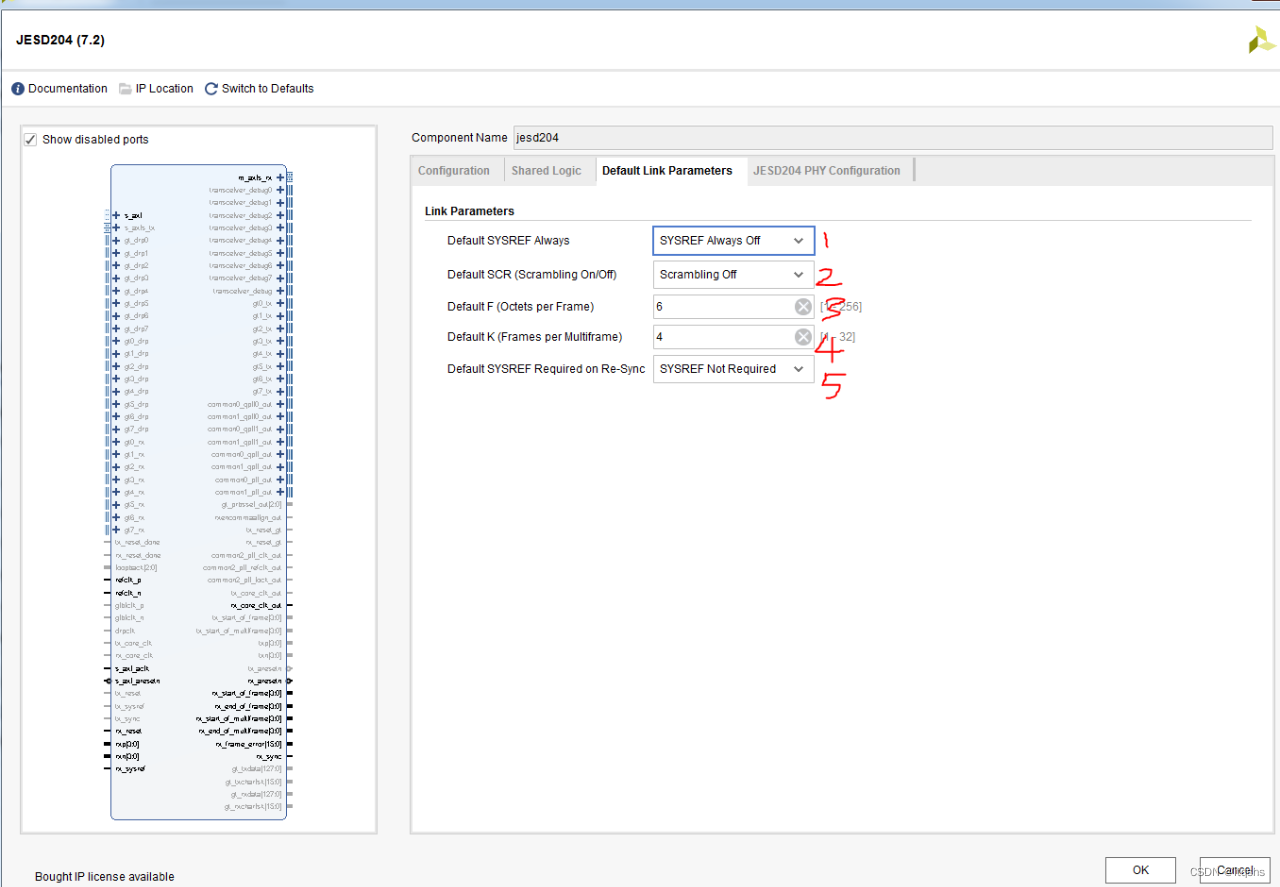

如图10所示为“Default Link Parameters” 的配置界面：该界面5个部分需要用户设置：
在这里插入图片描述

Default SYSREFAlways：该选项用来配置LMFC计数器是否在每个SYSREF脉冲到来时都复位，或者只在SYSREF的第一个有效脉冲到来时复位，忽略以后的SYSREF信号。这里选择OFF即可。
Default SCR：在ADC端我们禁止了扰码功能，因此这里也将扰码功能关闭。扰码功能有利有弊，博主反正一直都不用该功能的。
Default F：从前面的ADC部分描述来看，这里F设置成6；
Default K：从前面的ADC部分描述来看，这里K设置成4；
Default SYSREFRequired on Re-Sync：该选项用来选择每次链路重新同步时是否需要SYSREF信号，我们最好关闭它，默认链路同步时不需要该信号，只在SYNC拉高后的下一个LMFC上升沿同步就可以了，这样就方便许多。

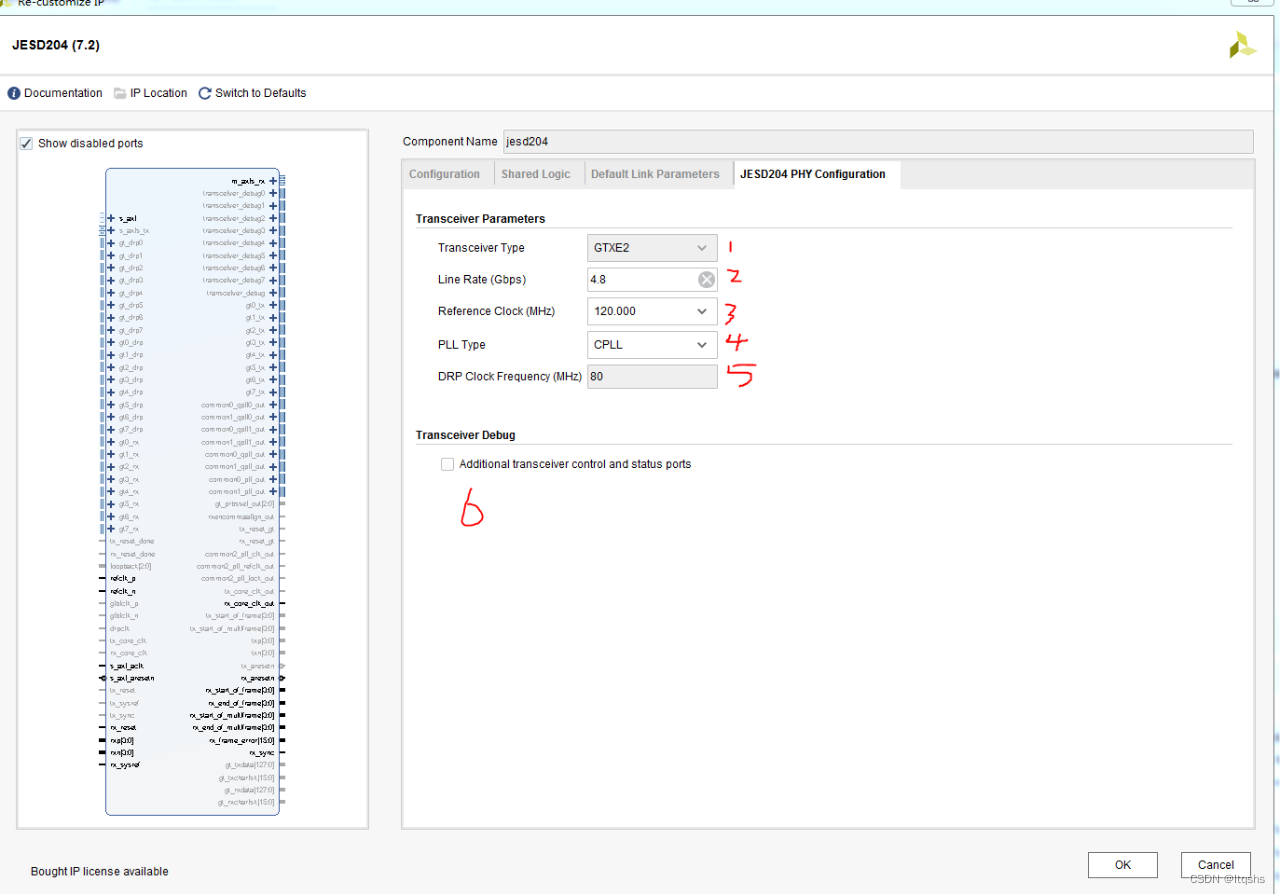

3.4. JESD204 PHY Configuration配置界面

该界面6个部分，只有其中4个部分需要用户设置：
在这里插入图片描述

Transceiver Type：这是由所选FPGA型号决定的，这里不能选择；
Line Rate：前面已经计算过，当前需求的数据线速率为4.8Gbps；
Reference Clock：由于线速率已确定4.8Gbps，而Core Clk为其1/40，即120MHz。所以为了不使用GLBCLK(P/N)，减少一路时钟输入，这里将ReferenceClock 也设置成120MHz ，这样外部输入的GLBCLK(P/N)就可以由Reference Clock代替；
这里也没得选：只能是CPLL；
DRP Clock Frequency：配置页面已经提到过，对于七系列器件，DRP Clk和AXI4-Lite Clock为同一时钟，所以这里也不可选了，只能为前面定下的80MHz；
不需要Transceiver的调试功能。

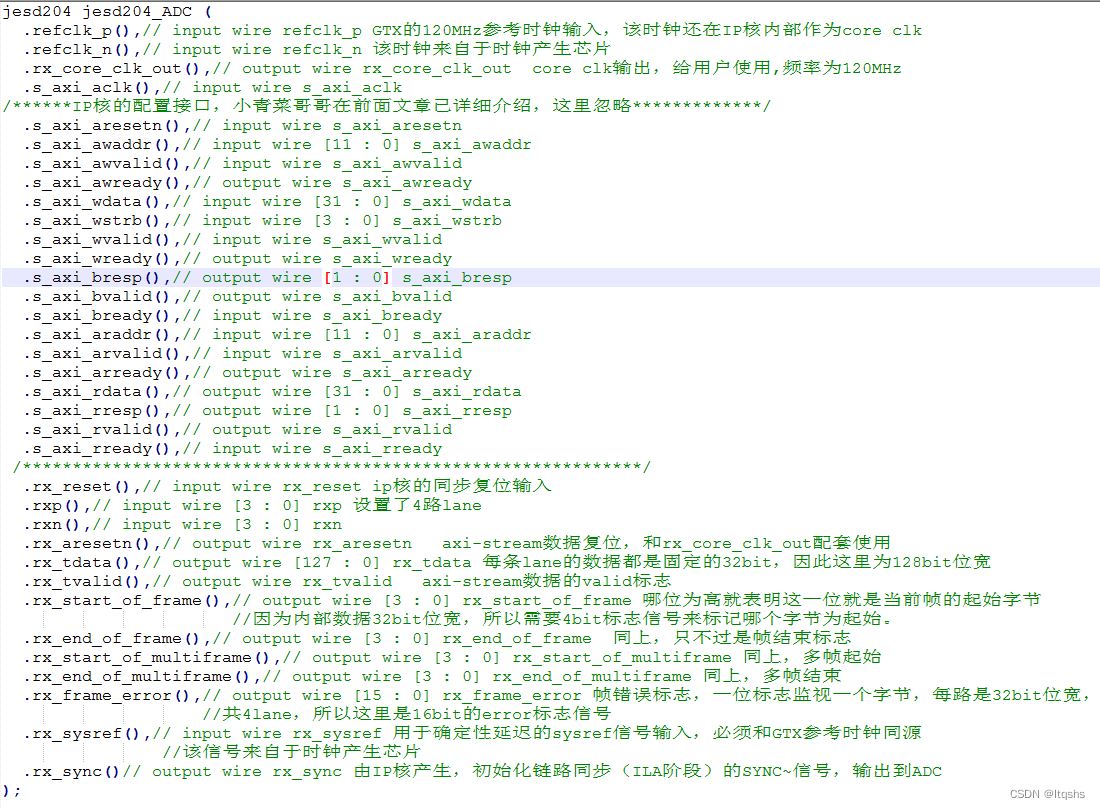

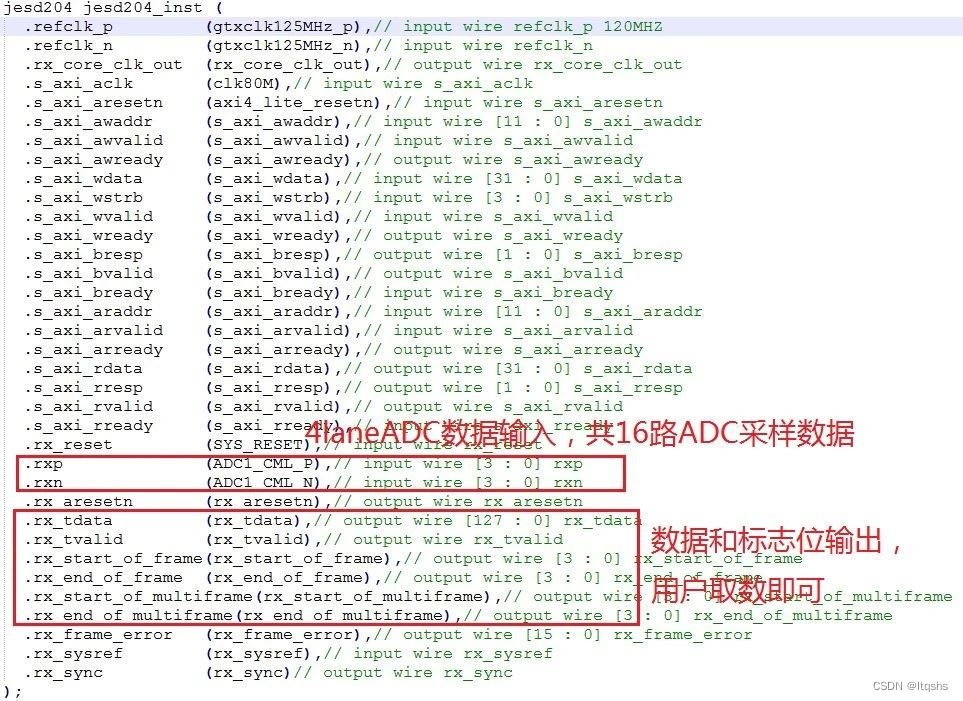

至此，Jesd204的IP核就配置完成了。例化该IP核后，其生成的ip核端口信息如下图12所示（带信号注释）：

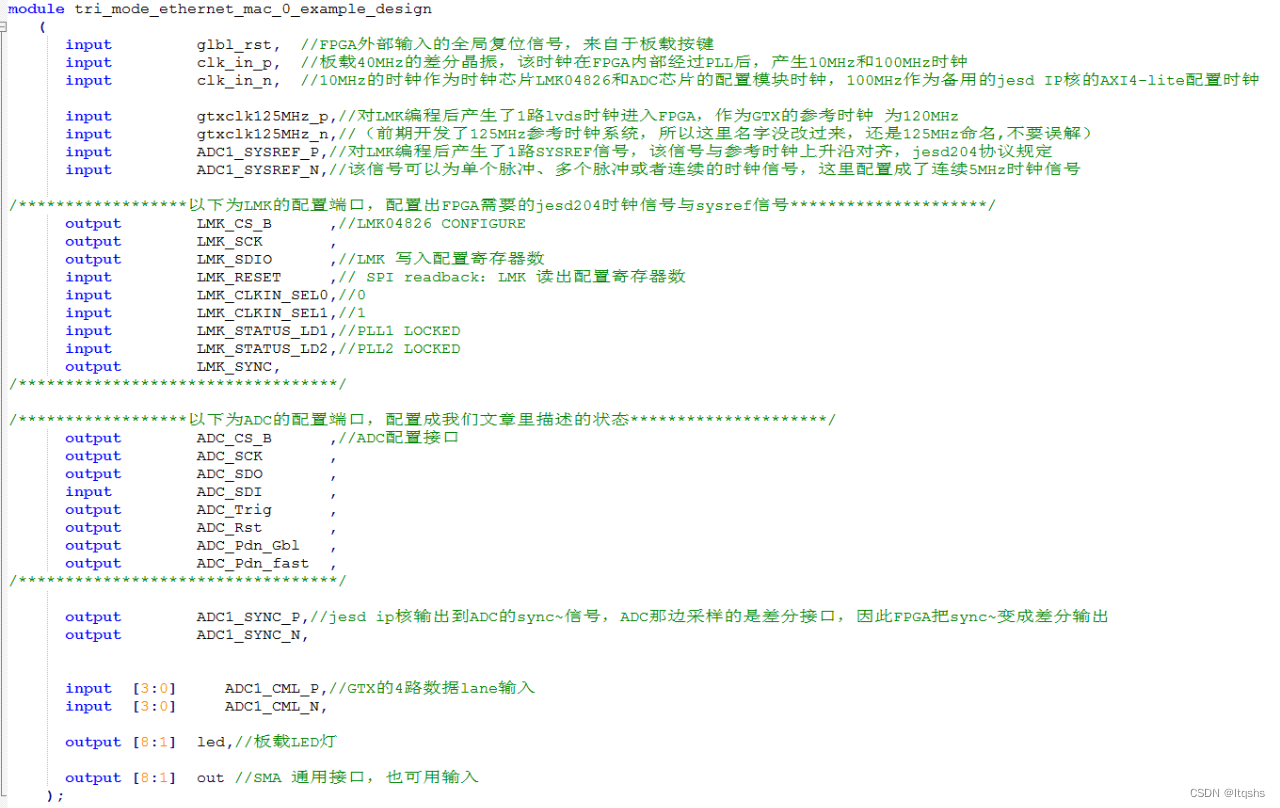

再看看博主建立的工程顶层接口文件，如图13所示：（带注释），接口其实真的很简单

3.5. 顶层文件

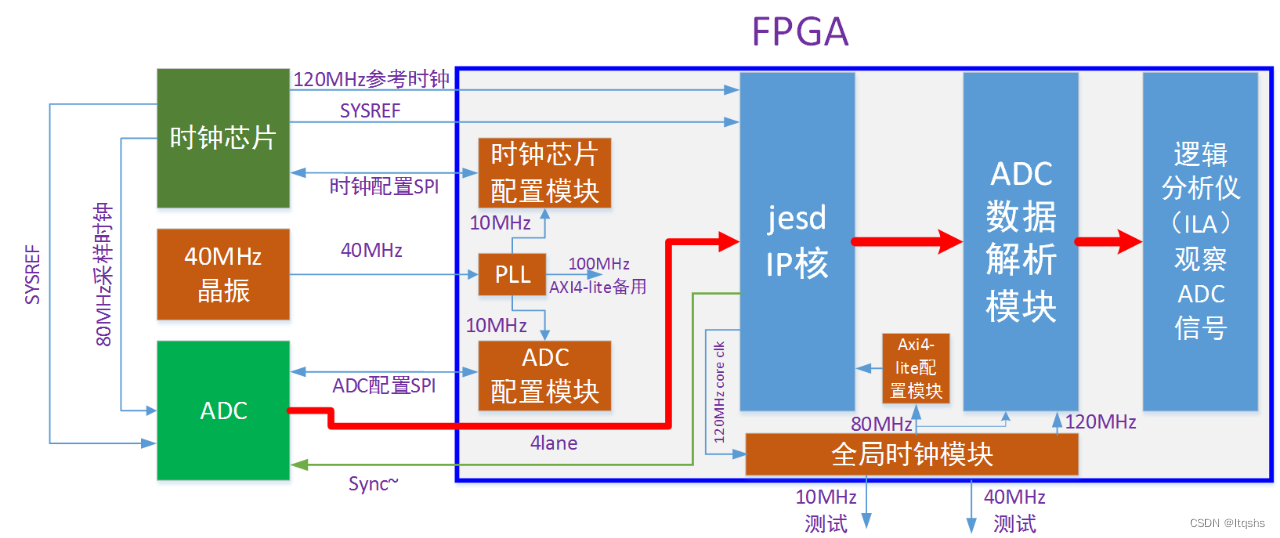

博主的FPGA顶层文件主要包括以下8模块，如图14所示：
在这里插入图片描述

PLL模块：该模块利用外部40MHz晶振和FPGA内部的PLL，产生2路时钟：其中一路10MHz，作为时钟芯片配置模块和ADC配置模块的运行时钟；另一路100MHz，本打算供给AXI4-lite配置模块时钟，后来发现不需要，这里就留着备用了。
时钟芯片配置模块，没啥可说的，就是看lmk04826的数据手册，通过SPI接口协议配置时钟芯片内的寄存器，产生整个系统所需的时钟和sysref信号。以前的文章详细讲述过；
ADC配置模块，通过SPI接口协议配置ADC芯片，使其工作在我们需要的JESD204参数状态，本篇中博主将ADC配置成了累加数，便于输出测试。以前的文章详细讲述过；
JESD204IP核模块：调用前面的IP核即可。
全局时钟模块：IP核会输出一路120MHz的Core Clk，供给用户使用。我们将该信号引入全局时钟模块，产生120MHz和80MHz全局时钟，作为ADC数据解析模块的时钟。另外80MHz时钟还可以作为AXI4-lite的配置时钟。
AXI4配置模块：配置JESD204 IP核的工作参数。这里需要注意的是配置的参数和ADC配置模块的参数要相同，比如F，K，N等参数。
ADC数据解析模块：由于IP核输出的数据是128bit位宽，在120MHz的时钟域下工作。而ADC采样时钟是80MHz，所以ADC数据解析模块的功能就是将总共4 Lane的这些数据分离，变成16个ADC的12bit精度的连续采样数据。每款ADC芯片的数据组织结构(其实就是JESD204B的传输层数据结构)不一样，所以该模块不具有普适性，只针对本篇的需求。
逻辑分析仪：我们通过ILA逻辑分析仪来观察每一路的ADC采样数据，看是否正确。

如下图15所示为博主的jesd204 IP核信号的连接方式，供大家参考：
在这里插入图片描述

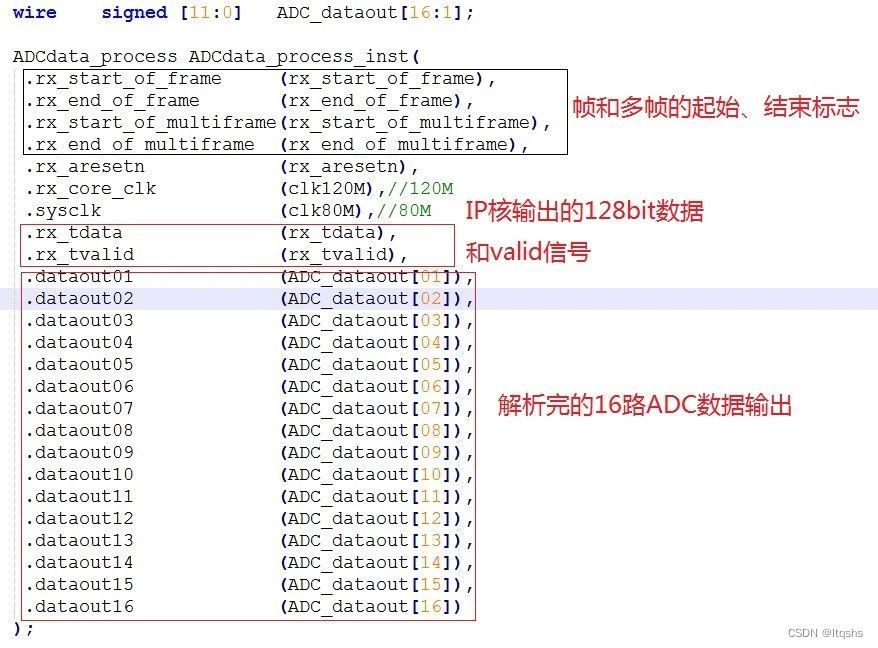

我们再看看数据解析模块的接口含有哪些信号，如图16：

4. 实际调试测试

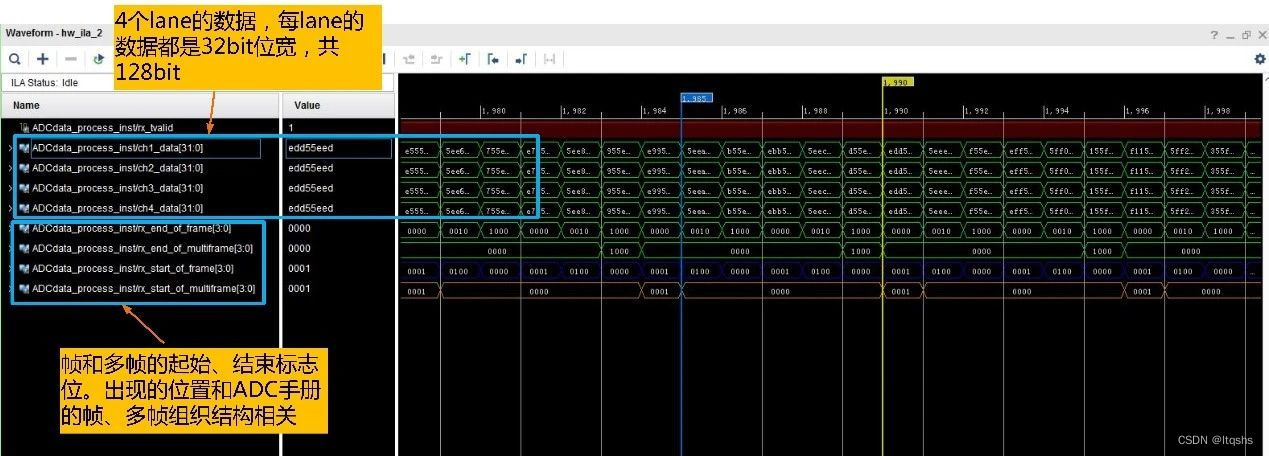

我们再看看逻辑分析仪监测的数据情况，如图17为IP核输出的数据时序，这里我们看不出来ADC数据到底对不对，得到的都是ADC采样数据经过传输层分割后的数据。
在这里插入图片描述

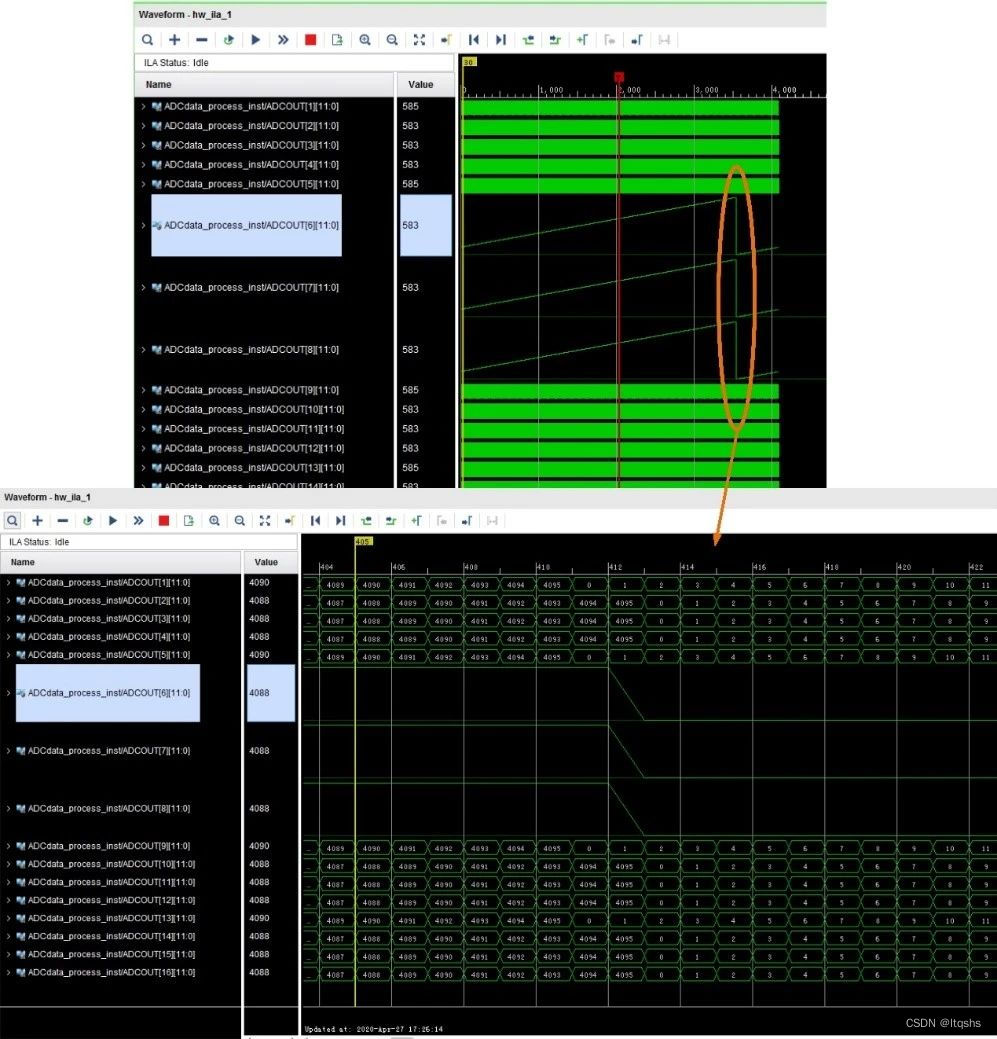

进一步的我们看看最终还原的ADC数据到底对不对：由于博主将ADC配置成了发送累加数，所以说如果jesd204链路正常工作了，那么观察到的16路ADC采样数据肯定也是累加数，如图18所示：可以看到数据从0累加到4095，然后循环往复，正好对应我们在前面配置的12bit ADC精度。
在这里插入图片描述

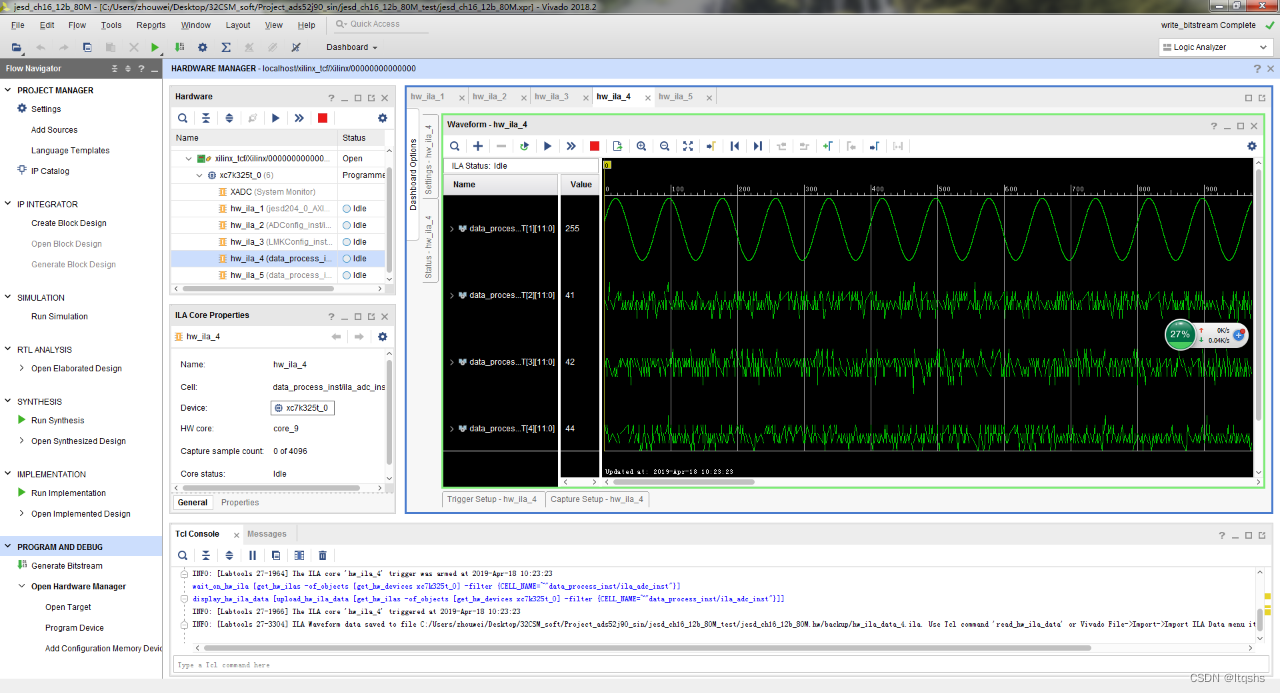

将ADC的累加数配置更改为采集正常输入信号后，我们外接了信号发生器，将信号发生器设置成发送正弦波，下图19是在FPGA内部监测到的一路正弦信号，其他路没有接信号，是噪声基线：

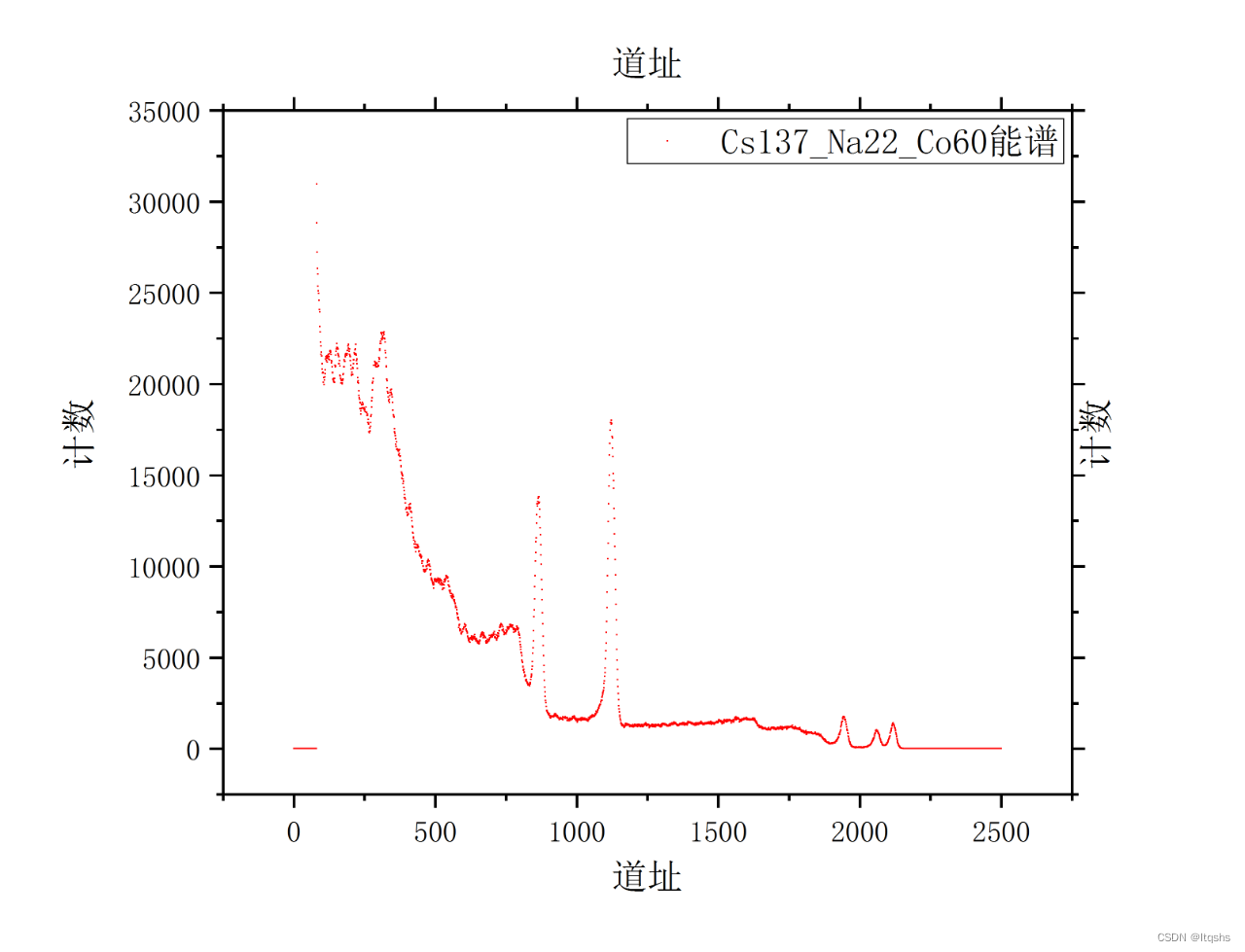

下图20是用该板卡和上面描述的方案在试验现场测试的3种放射源的混合能谱，看上去还可以吧！
在这里插入图片描述
