IC610以上的版本只能够识别OA格式的PDK，而tsmc18rf 所采用的是cdb格式，所以需要进行转换，而IC610自带CDB-OA转换功能，实现很方便。

总结写在开头：
对于cdb转oa，首先找到相应cdb库的cdb.lib文件（或其他名字的.lib文件）和相应的cdb库文件夹，然后用virtusos自带的tools—Conversion Toolbox进行转换，生成新的库文件夹，然后新建library，路径指向这个新的文件夹即可

具体库文件可到“鱼与渔大学生服务中搜索”

工艺库转换步骤如下：

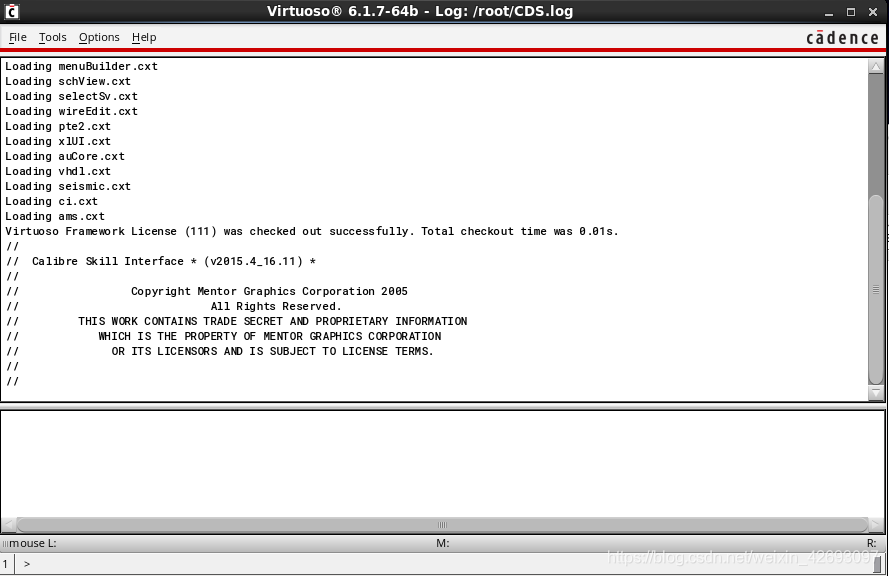

1.打开virtuoso
/opt/Cadence/IC617/bin/virtuoso
在这里插入图片描述

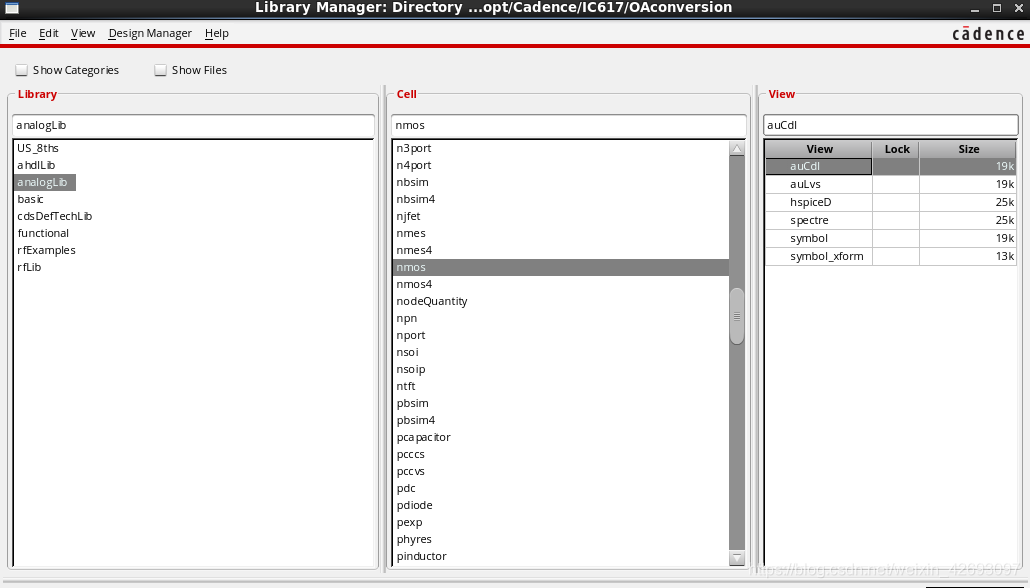

2.打开tools–library manager查看当前library
在这里插入图片描述
3.在IC617文件夹中新建Library和OAconversion文件夹，在Library文件夹中新建1P6M_1.8V_3.3V_MM_RF

mkdir ./ Library

mkdir ./ Library /1P6M_1.8V_3.3V_MM_RF

mkdir ./ OAconversion

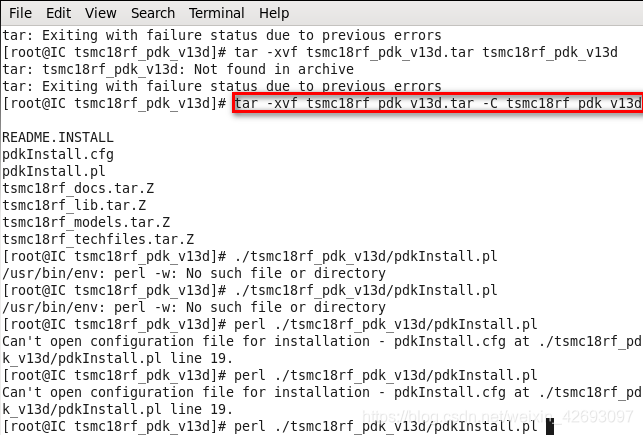

解压库压缩包到tsmc18rf_pdk_v13d文件夹

tar –xvf tsmc18rf_pdk_v13d.tar –C tsmc18rf_pdk_v13d
在这里插入图片描述

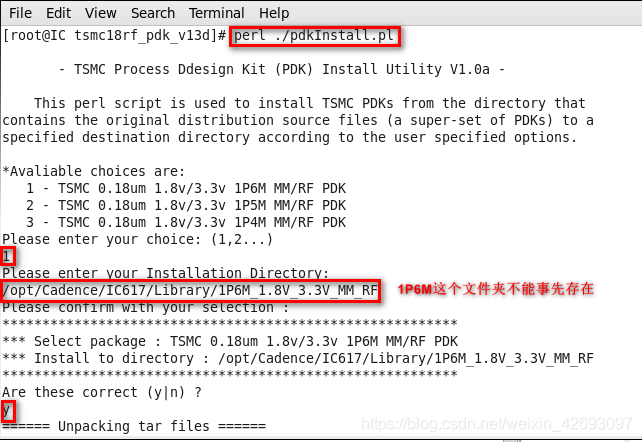

4.安装pdkInstall.pl到Library
perl ./pdkInstall.pl
1
/opt/Cadence/IC617/Library/ 1P6M_1.8V_3.3V_MM_RF（事前新建的文件夹1P6M_1.8V_3.3V_MM_RF）
在这里插入图片描述
5.将/opt/Cadence/IC617/Library/1P6M_1.8V_3.3V_MM_RF中cds.lib拷贝到/opt/Cadence/IC617/OAconversion/cdb

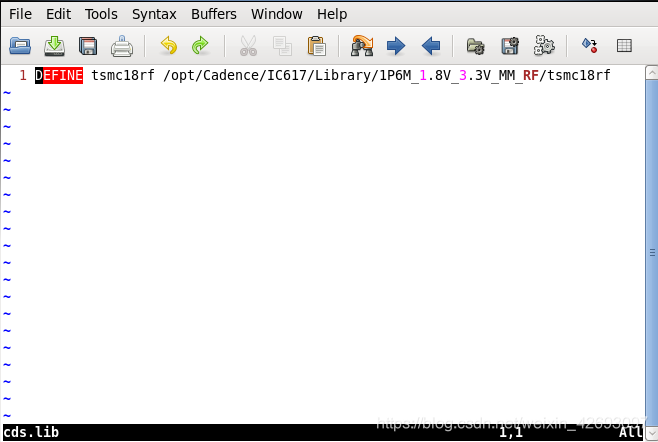

6.将这个cds.lib文件中的tsmc18rf后面的改成/opt/Cadence/IC617/Library/1P6M_1.8V_3.3V_MM_RF/tsmc18rf（事前新建的1P6M_1.8V_3.3V_MM_RF文件夹路径）

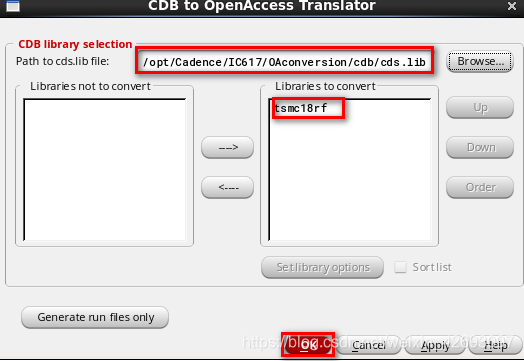

点击tools-Conversion Toolbox，然后点击CDB to OpenAccess Translator

在这里插入图片描述

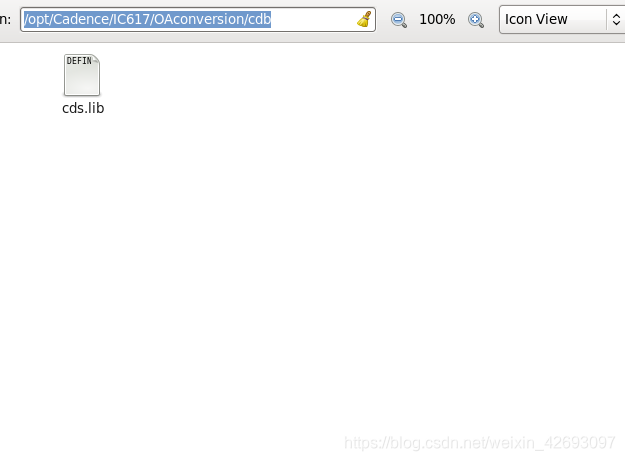

7.然后Browse中选择/opt/Cadence/IC617/OAconversion/cdb/cds.lib，然后点击OK

8.这时/opt/Cadence/IC617/OAconversion新生成了tsmc18rf文件夹，将原来/opt/Cadence/IC617/Library/1P6M_1.8V_3.3V_MM_RF中的tsmc18rf删除，然后再将OAconversion新生成了tsmc18rf拷贝到其中。

在这里插入图片描述

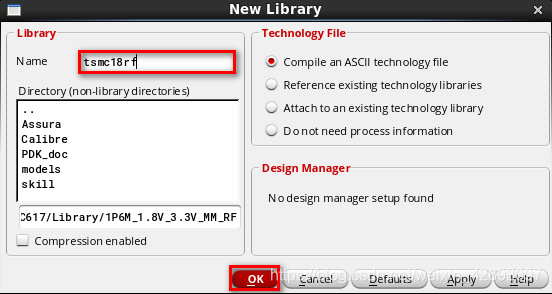

9.然后在virtuoso中点击file—new—library，选择1P6M_1.8V_3.3V_MM_RF中的techfile
在这里插入图片描述

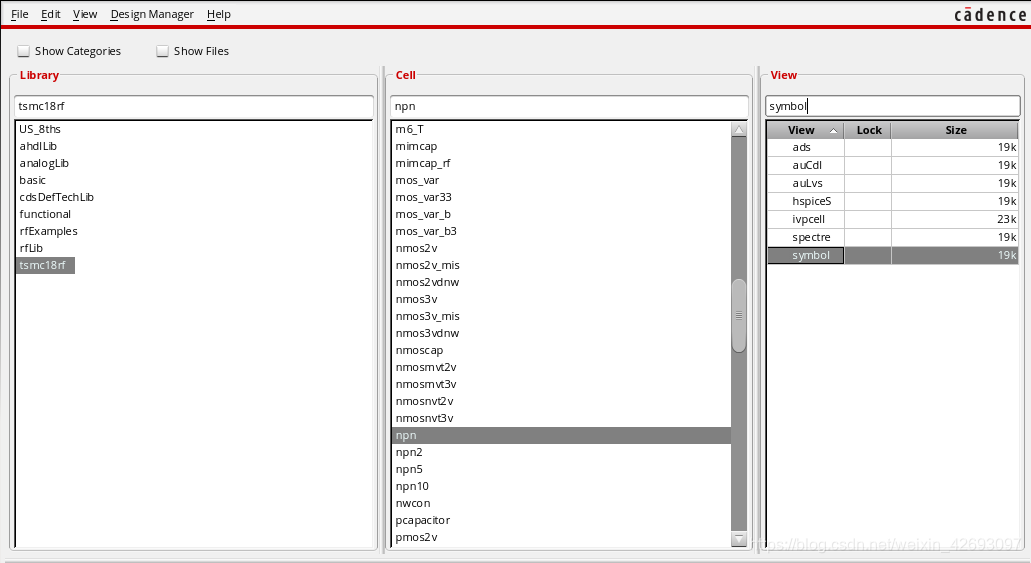

10.然后在Tools—library Manager中看，发现tsmc18rf库已经加入
在这里插入图片描述
