一、数据流图是什么？
数据流图（Data Flow Diagram，简称 DFD） ，是一种从数据传递和加工角度，以图形方式来表达系统的逻辑功能、数据在系统内部的逻辑流向和逻辑变换过程的工具。简单来说，它就像是系统的数据 “地图”，清晰展示了数据从哪里来，到哪里去，以及在这个过程中经历了哪些处理。
举个生活中的例子，你在网上点外卖，从你下单开始，你的订单信息（这就是数据）就开始了它的 “旅程”。订单信息首先从你的手机（数据源）流向外卖平台（系统），平台对订单进行处理，比如分配商家、计算价格等（这就是加工），然后将处理后的订单信息发送给对应的商家（数据的流向），商家根据订单准备食物并发货。在这个过程中，外卖平台可能还会将订单信息存储起来（数据存储），以便后续查询和统计。这一系列的流程用图形化的方式展示出来，就是一个简单的数据流图。
数据流图主要由以下几个基本元素构成：
- 数据流：用带箭头的线表示，箭头方向代表数据的流向，线上标注数据流的名称，就像河流有它的流动方向和名字一样。比如刚才外卖例子中的 “订单信息”，它从用户流向平台，这个流向就用带箭头的线表示 ，“订单信息” 就是标注在箭头上的名字。
- 加工：也叫数据处理，用圆形或圆角矩形表示，里面写上加工的名称，它描述了对数据进行的操作或变换，是整个数据流图的核心，如同工厂对原材料进行加工生产出产品。在订单处理中，“分配商家”“计算价格” 等就是一个个加工。
- 数据存储：使用双横线或半框形矩形表示，代表暂时存储的数据，每个数据存储都有名字，就像仓库用来存放货物一样，数据存储存放数据。例如外卖平台存储订单信息的数据库，它就可以看作是一个数据存储，名字可能是 “订单数据库”。
- 外部实体：用矩形表示，代表软件系统之外的人员、组织或其他系统，是数据的来源和去向。在点外卖场景中，用户和商家就是外部实体，用户提供订单数据，商家接收并处理订单数据 。
二、为什么数据流图很重要？
数据流图在软件开发、业务流程梳理等众多领域都有着举足轻重的地位，是保障项目顺利推进、提升效率与质量的关键工具。
在软件开发过程中，需求分析阶段往往是项目的起点，也是最容易出现理解偏差的阶段。客户可能对需求的描述比较模糊，开发团队内部成员对需求的理解也可能不尽相同。此时，数据流图就可以发挥重要作用。通过绘制数据流图，开发团队能够将客户的需求转化为可视化的图形，清晰展示数据的流动和处理过程，帮助团队成员更好地理解系统的功能和业务逻辑 ，避免在开发过程中走弯路。
举个例子，在开发一款电商平台时，通过数据流图可以清晰呈现用户下单、支付、商家发货、物流配送等环节的数据流动，从用户在前端页面输入订单信息，到数据在后台系统中依次经过订单处理模块、支付模块、库存管理模块等进行处理，每一个步骤都一目了然。这样一来，开发团队在进行系统设计和编码时就有了明确的依据，知道每个模块需要接收什么数据、处理什么数据以及输出什么数据，从而提高开发效率，减少错误。
在业务流程梳理方面，企业随着规模的扩大和业务的多元化，业务流程往往变得复杂繁琐，存在各种潜在的问题和瓶颈，比如流程繁琐导致效率低下、部门之间信息流通不畅等。数据流图能够帮助企业管理者全面了解业务流程，识别出那些效率低下、需要优化的环节，从而为流程再造提供有力的数据依据。
以一家制造企业的供应链管理为例，原材料采购、生产加工、产品销售等环节涉及多个部门和大量的数据交互。通过绘制数据流图，可以清晰看到从供应商提供原材料信息，到企业采购部门下单、仓库接收货物、生产部门领用原材料进行生产，再到销售部门将产品推向市场的整个过程中数据的流动路径。如果发现某个环节数据处理时间过长或者出现数据丢失的情况，就可以针对性地进行优化，如简化审批流程、加强数据传输的安全性等，进而提高整个供应链的效率，降低成本，为企业带来竞争优势。 此外，数据流图还能帮助企业发现潜在的风险点。如果某个数据存储环节出现故障，可能会对哪些业务流程产生影响，通过数据流图可以直观地分析出来，以便企业提前制定应对措施，降低风险。
三、数据流图的组成元素
3.1 外部实体
外部实体是指存在于软件系统之外的人员、组织或其他系统，它们是系统数据的来源和去向，代表了系统与外部环境的交互接口。在数据流图中，外部实体通常用矩形表示 ，并在矩形内标注实体的名称。
以一个在线图书馆管理系统为例，读者就是一个外部实体。读者通过系统进行图书借阅、归还、查询等操作，他们向系统提供借阅请求、归还信息等数据，同时从系统获取图书信息、借阅记录等反馈。另一个外部实体可能是图书供应商，他们向系统提供新书入库信息，系统则向他们发送采购订单等数据。外部实体的存在明确了系统的边界，帮助我们清晰地界定系统所处理的数据范围以及数据的源头和归宿。
3.2 数据加工
数据加工，也称为数据处理，是对数据进行操作或变换的过程，它将输入数据转换为输出数据，是数据流图的核心部分。在数据流图中，数据加工一般用圆形或圆角矩形表示，在图形内标注加工的名称，通常还会给每个加工分配一个唯一的编号，以便于识别和描述。
继续以上述在线图书馆管理系统为例，“图书借阅处理” 就是一个数据加工。当读者提交借阅请求（输入数据）后，该加工会对请求进行验证，检查读者的借阅权限、图书的库存情况等，然后根据验证结果更新系统中的借阅记录和库存信息（输出数据）。再比如 “图书查询” 加工，它接收读者输入的查询条件（如书名、作者、ISBN 号等），在系统的图书数据库中进行检索，并将符合条件的图书信息返回给读者。准确描述数据加工过程非常重要，一般需要详细说明加工的功能、输入数据、输出数据以及加工所遵循的规则和算法等。例如，对于 “图书借阅处理” 加工，可以这样描述：输入读者 ID、图书 ID 和借阅日期，首先检查读者是否存在且信誉良好，图书是否在库且未被预订；若条件满足，则更新图书库存表，将该图书的库存数量减 1，同时在借阅记录表中插入一条新的借阅记录，包括读者 ID、图书 ID、借阅日期和应还日期 ；若条件不满足，则返回相应的错误提示信息。
3.3 数据存储
数据存储是指暂时或永久保存数据的地方，它在系统中起到数据缓存和持久化的作用，确保数据在需要时能够被快速访问和使用。在数据流图中，数据存储通常用双横线或半框形矩形表示，在图形内标注数据存储的名称。
在在线图书馆管理系统中，“图书数据库” 就是一个数据存储，它存储了图书馆所有图书的详细信息，包括书名、作者、出版社、出版日期、ISBN 号、库存数量、借阅状态等。每次有新书入库时，相关信息会被添加到这个数据库中；读者进行图书查询时，系统从该数据库中检索数据并返回结果。另一个数据存储可能是 “借阅记录数据库”，用于保存读者的借阅历史，包括借阅的图书、借阅时间、归还时间、逾期情况等。这些数据存储为系统的正常运行提供了数据支持，使得系统能够对图书资源和读者借阅行为进行有效的管理和跟踪 。不同类型的数据存储场景有很多，比如关系型数据库适用于存储结构化数据，具有数据一致性和完整性强的特点；文件系统则常用于存储非结构化或半结构化数据，如文档、图片等；缓存数据库如 Redis，主要用于存储经常访问的数据，以提高数据读取速度，减少数据库负载 。在实际应用中，根据系统的需求和数据特点选择合适的数据存储方式至关重要。
3.4 数据流
数据流是由一组固定成分的数据组成，表示数据在系统中的流动方向。在数据流图中，数据流用带箭头的线表示，箭头方向指示数据的流动方向，线上标注数据流的名称，该名称应能够准确反映数据流所携带的数据内容。
在在线图书馆管理系统中，从读者到 “图书借阅处理” 加工的 “借阅请求” 就是一条数据流，它携带了读者希望借阅的图书信息以及读者自身的标识信息。从 “图书查询” 加工到读者的 “查询结果” 也是一条数据流，它包含了系统根据读者查询条件检索到的图书相关信息。数据流的流向表示方法很关键，常见的流向有从外部实体流向加工（表示数据输入到系统进行处理），如读者的借阅请求流向 “图书借阅处理” 加工；从加工流向外部实体（表示处理结果输出给外部），如 “查询结果” 从 “图书查询” 加工流向读者；从一个加工流向另一个加工（表示数据在系统内部的传递和进一步处理） ，比如 “借阅记录更新” 从 “图书借阅处理” 加工流向 “借阅记录数据库” 更新操作；从加工流向数据存储（表示将数据写入存储），像 “新书入库信息” 从 “新书入库处理” 加工流向 “图书数据库”；从数据存储流向加工（表示从存储中读取数据），例如 “图书库存信息” 从 “图书数据库” 流向 “图书借阅处理” 加工用于检查库存。数据流命名的重要性不言而喻，一个清晰、准确的命名能够让阅读数据流图的人快速理解数据流所代表的数据含义。命名应遵循一定的规范，通常使用名词或名词性短语，避免使用模糊、抽象的词汇，尽量做到见名知意。例如，“订单信息”“用户登录数据” 等命名就比简单的 “数据 1”“信息 A” 等更易于理解和沟通 。
四、数据流图的绘制步骤
4.1 确定系统边界
绘制数据流图的首要任务是明确系统边界，这就好比为一幅画确定画布的范围。我们需要深入分析系统需求，与相关人员进行充分沟通，从而精准找出系统与外部环境的交互点。这些交互点决定了数据的输入和输出，进而确定了系统的边界。
例如，在设计一个在线教育平台的数据流图时，我们要考虑到平台的用户（学生、教师）、第三方支付系统、课程资源供应商等与平台有交互的对象。学生和教师通过平台进行课程学习、授课等操作，他们输入的登录信息、学习行为数据等就是系统的输入数据；而平台反馈给他们的课程推荐、学习进度报告等则是输出数据。第三方支付系统接收平台传递的支付请求数据，返回支付结果数据；课程资源供应商向平台提供课程资料数据，这些数据的流动明确了系统与外部实体之间的界限，帮助我们清晰界定系统的范围，确保后续绘制的数据流图能够准确反映系统的功能和数据流向 。
4.2 绘制顶层数据流图
顶层数据流图是整个系统的高度概括，它如同建筑的蓝图，展现了系统的整体架构，却又保持着简洁性。在绘制顶层数据流图时，我们只需用一个加工来代表整个系统，然后清晰标识出系统的输入数据流和输出数据流。
仍以上述在线教育平台为例，在顶层数据流图中，我们用一个大的圆形或圆角矩形表示 “在线教育平台” 这个系统，从学生和教师这两个外部实体出发，分别绘制箭头指向系统，表示他们输入的登录请求、课程学习请求等数据流；从系统出发，绘制箭头指向学生和教师，代表系统输出的学习资源、学习记录等数据流。同样，对于第三方支付系统和课程资源供应商与系统之间的数据交互，也以类似的方式在图中体现。顶层数据流图让我们对系统有一个宏观的认识，为后续的细化工作奠定基础，就像先勾勒出房屋的大致轮廓，再逐步填充内部细节 。

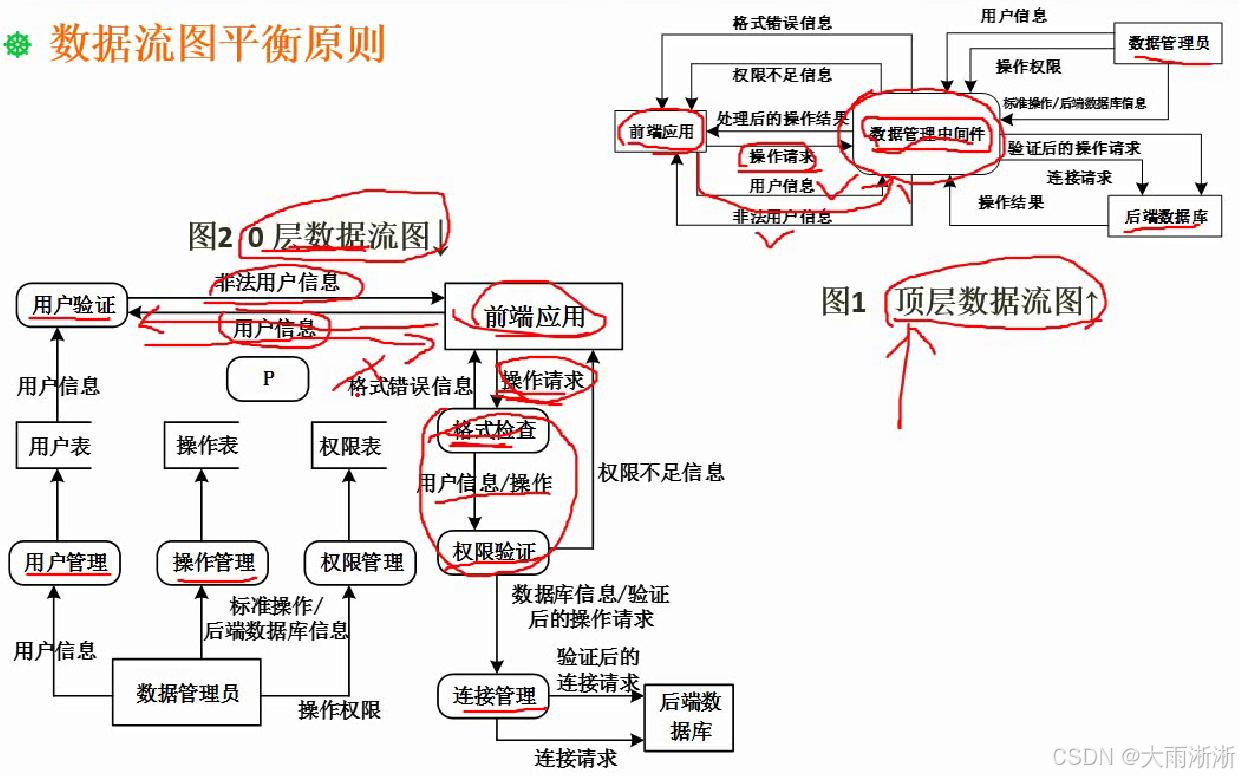

4.3 逐层分解细化
从顶层图开始，我们就像剥洋葱一样，逐步将系统功能进行分解，绘制出中层和底层数据流图。每一层分解都使我们更深入地了解系统内部的数据处理过程，如同深入探索房屋的每一个房间和角落。
还是以在线教育平台来说，当我们从顶层图向下细化到中层数据流图时，会将 “在线教育平台” 这个整体加工分解为多个子加工，如 “用户管理”“课程管理”“学习过程管理”“支付管理” 等。对于 “用户管理” 子加工，会详细展示用户注册、登录验证、信息修改等数据处理流程，以及与这些操作相关的数据流，如从用户输入的注册信息数据流，经过 “用户管理” 加工处理后，存储到 “用户信息数据库” 的数据存储操作，以及向用户反馈注册结果的数据流。随着分解的不断深入，底层数据流图会进一步细化每个子加工的具体实现细节，如 “登录验证” 这个子加工，会详细描述验证算法、与数据库中用户信息的比对过程等，将数据处理的每一个步骤都清晰呈现出来，让我们全面掌握系统的运作机制 。
4.4 检查与优化
完成数据流图的绘制后，检查与优化是必不可少的环节，它就像对房屋进行质量检查和装修，确保数据流图的准确性、完整性和一致性。我们可以从多个方面进行检查，例如查看数据流是否有合理的来源和去向，有没有出现数据 “凭空产生” 或 “无处可去” 的情况；检查加工的逻辑是否正确，是否符合系统的实际业务需求；确认数据存储的设计是否合理，能否满足数据的持久化和快速访问要求等。
同时，我们还可以寻求团队成员、相关业务人员的反馈，他们从不同角度提出的意见能够帮助我们发现潜在的问题。根据这些反馈，对数据流图进行优化，比如调整数据流的流向，使其更符合实际业务流程；修改加工的描述，使其更加准确清晰；优化数据存储结构，提高数据处理效率等。只有经过反复检查和优化，数据流图才能真正成为指导系统开发和业务流程改进的有力工具 。
五、常见误区与解决方法
5.1 数据流方向错误
在绘制数据流图时，数据流方向错误是一个常见的问题，它就像在地图上标错了路线方向，会导致对数据流向的理解产生偏差。比如在一个物流管理系统的数据流图中，将货物配送信息从配送中心流向仓库，这显然与实际业务流程不符，正确的应该是从仓库流向配送中心。这种错误的产生，往往是因为对业务流程不够熟悉，在绘制过程中没有进行充分的思考和验证，仅凭主观臆断来确定数据流的方向。
为了避免数据流方向错误，在绘制之前，一定要深入了解业务流程，可以通过与业务人员沟通、实地观察业务操作等方式，确保对数据的来源、去向和处理过程有清晰的认识。在绘制过程中，仔细检查每一条数据流的方向，思考其是否符合实际业务逻辑。如果发现数据流方向错误，及时进行纠正，重新梳理业务流程，明确数据的正确流向，并修改数据流图中的箭头方向。
5.2 加工命名不清晰
加工命名不清晰会使数据流图的可读性和可理解性大打折扣，就像一个没有明确标签的盒子，让人不知道里面装的是什么。例如，在一个财务管理系统中，将一个涉及财务报表生成和分析的加工命名为 “数据处理”，这样的命名过于笼统，无法准确传达该加工的具体功能。导致加工命名不清晰的因素主要有对加工功能理解不深入、缺乏统一的命名规范等。
要清晰命名加工，需要遵循一定的原则和技巧。首先，命名要准确反映加工的功能，使用简洁明了的动词加名词的形式，如 “财务报表生成”“订单信息验证” 等，让读者一眼就能明白该加工的作用。其次，建立统一的命名规范，团队成员在绘制数据流图时都遵循这个规范，确保命名的一致性。在命名时，可以参考业务术语，使其更贴合实际业务场景，增强命名的专业性和准确性。
5.3 数据存储设计不合理
数据存储设计不合理会对系统性能产生严重影响，就像房子的地基没打好，后续会出现各种问题。比如在一个电商系统中，如果将所有的订单数据、用户数据、商品数据等都存储在一个大的数据表中，随着数据量的不断增加，查询和更新数据的速度会变得非常缓慢，严重影响系统的响应时间和用户体验。这种不合理设计的表现形式还包括数据冗余度过高、存储结构不适合业务需求等。
优化数据存储设计，首先要进行合理的数据规划，根据数据的性质和用途，将其划分到不同的数据表或存储结构中，例如将订单数据按照时间进行分区存储，以提高查询效率。其次，减少数据冗余，通过规范化设计，消除数据的重复存储，节省存储空间，同时也能保证数据的一致性。选择合适的存储技术和工具也很重要，根据业务对数据读写性能、并发处理能力等方面的要求，选择如关系型数据库、非关系型数据库、分布式存储等不同的存储方案 ，以满足系统的性能需求。
六、实战案例分析
为了让大家更直观地理解数据流图在实际项目中的应用，我们以一个在线购物系统为例，详细展示从需求分析到绘制数据流图的全过程。
6.1 需求分析
假设我们要开发一个简单的在线购物系统，用户可以在系统中浏览商品、将心仪的商品添加到购物车、结算购物车中的商品并进行支付，支付成功后生成订单，商家收到订单后进行发货处理。同时，系统需要对商品信息、用户信息和订单信息进行管理和存储。
6.2 绘制顶层数据流图
根据需求分析，我们可以确定系统的外部实体为用户和商家。系统的主要功能是处理用户的购物请求和商家的发货操作。顶层数据流图如下：
+-------------------+
| 用户 |
+-------------------+
|
| 浏览商品请求、添加商品到购物车请求、结算请求、支付请求
v
+-------------------+
| 在线购物系统 |
+-------------------+
|
| 商品信息、购物车信息、订单信息、支付结果
v
+-------------------+
| 商家 |
+-------------------+
在这个顶层数据流图中，我们用一个大的矩形表示在线购物系统，它是整个系统的核心处理单元。用户和商家作为外部实体，分别位于系统的两侧。从用户指向系统的箭头表示用户向系统发送的各种请求数据流，从系统指向用户的箭头表示系统返回给用户的响应数据流。同样，从系统指向商家的箭头表示系统将订单信息发送给商家，商家根据订单信息进行发货处理 。
6.3 绘制中层数据流图
接下来，我们对顶层数据流图中的 “在线购物系统” 进行分解，绘制中层数据流图。在线购物系统可以进一步细分为商品管理、购物车管理、订单管理和支付管理等子系统。中层数据流图如下：
+-------------------+
| 用户 |
+-------------------+
|
| 浏览商品请求
v
+-------------------+
| 商品管理 |
+-------------------+
|
| 商品信息
v
+-------------------+
| 购物车管理 |
+-------------------+
^ |
| | 添加商品到购物车请求
| v
| +-----------------+
| | 用户信息库 |
| +-----------------+
| ^
| | 查询用户信息
| v
+-------------------+
| 订单管理 |
+-------------------+
^ |
| | 结算请求
| v
+-------------------+
| 支付管理 |
+-------------------+
^ |
| | 支付请求
| v
+-------------------+
| 第三方支付系统 |
+-------------------+
^ |
| | 支付结果
| v
+-------------------+
| 订单管理 |
+-------------------+
|
| 订单信息
v
+-------------------+
| 商家 |
+-------------------+
在中层数据流图中，我们将 “在线购物系统” 分解为四个子系统：商品管理、购物车管理、订单管理和支付管理。用户首先向商品管理子系统发送浏览商品请求，商品管理子系统从数据库中获取商品信息返回给用户。用户选择商品后，将添加商品到购物车请求发送给购物车管理子系统，购物车管理子系统同时会查询用户信息库获取用户信息 。当用户进行结算时，结算请求被发送到订单管理子系统，订单管理子系统将支付请求发送给支付管理子系统，支付管理子系统与第三方支付系统进行交互完成支付操作，并将支付结果返回给订单管理子系统。订单管理子系统根据支付结果生成订单信息，并将订单信息发送给商家 。
6.4 绘制底层数据流图
最后，我们对中层数据流图中的各个子系统进行进一步分解，绘制底层数据流图，以展示每个子系统内部的详细数据处理过程。以订单管理子系统为例，底层数据流图如下：
+-------------------+
| 订单管理 |
+-------------------+
| |
| +---------------+ |
| | 创建订单 | |
| +---------------+ |
| ^ |
| | 结算请求 |
| v |
| +---------------+ |
| | 验证订单信息 | |
| +---------------+ |
| ^ |
| | 支付结果 |
| v |
| +---------------+ |
| | 更新订单状态 | |
| +---------------+ |
| ^ |
| | 订单信息 |
| v |
| +---------------+ |
| | 发送订单给商家 | |
| +---------------+ |
| |
+-------------------+
在这个底层数据流图中，我们将订单管理子系统进一步分解为创建订单、验证订单信息、更新订单状态和发送订单给商家等具体的数据处理过程。当订单管理子系统接收到结算请求时，首先进行创建订单操作，生成初始订单信息。然后根据支付结果对订单信息进行验证，确保订单的有效性 。如果支付成功，更新订单状态为已支付，并将订单信息发送给商家。每个具体的处理过程都有明确的输入和输出数据流，清晰展示了订单管理子系统内部的数据处理逻辑 。
通过以上实例，我们可以看到，数据流图能够帮助我们从不同层次逐步深入地理解和分析系统的业务流程和数据流向，为系统的设计、开发和维护提供有力的支持 。在实际项目中，我们可以根据具体的需求和系统的复杂程度，灵活运用数据流图进行系统分析和设计，确保项目的顺利进行。
七、总结与展望
数据流图作为一种强大的可视化工具，为我们剖析系统的复杂结构和业务逻辑提供了清晰的视角。从定义、元素构成到绘制步骤，再到实际应用中的案例分析以及常见误区的规避，我们全面认识到它在软件开发、业务流程梳理等领域的重要价值。它不仅是开发团队理解需求、设计系统架构的得力助手，也是企业优化业务流程、提升运营效率的关键支撑。
在未来的工作和学习中，无论你是软件工程师、业务分析师，还是对系统分析与设计感兴趣的爱好者，都不妨积极运用数据流图。它将帮助你在面对复杂的系统时，迅速理清思路，抓住核心要点，提高工作效率和质量。同时，随着技术的不断发展和业务的日益复杂，数据流图也将不断演进和完善，为我们解决更多的实际问题提供更强大的支持。让我们充分利用这一工具，开启系统分析与设计的智慧之旅，创造出更高效、更优质的系统和业务流程 。
