一、用例图是什么?
用例图,简单来说,是一种描述系统功能的视图,属于统一建模语言(UML)的一部分 。它就像是一个系统的 “功能地图”,清晰地展示了系统能做什么,以及谁在使用这些功能。用例图由参与者(Actor)、用例(Use Case)、边界以及它们之间的关系构成。
- 参与者:可以是人、其他系统或设备,是与系统进行交互的外部实体 。比如在一个电商系统中,消费者、商家、管理员等都可以是参与者。他们各自有着不同的目的和行为,与系统产生不同的交互。
- 用例:代表系统的功能需求或用户场景 ,描述了系统如何与参与者交互以实现某个特定目标。例如 “下单购买商品”“管理商品库存” 等,每个用例都是一个完整的、可独立描述的功能单元。

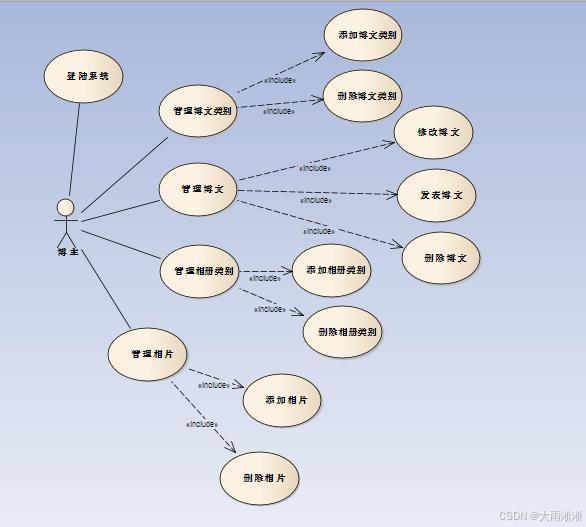

- 关系:用例之间以及参与者与用例之间存在多种关系 ,包括关联、包含、扩展、泛化等。这些关系描述了用例之间的依赖关系和执行顺序,帮助我们更好地理解系统功能的组织结构和流程。
在软件开发流程中,用例图起着举足轻重的作用,就好比规划城市交通路线一样。想象一下,城市交通规划者需要考虑不同区域的功能、居民的出行需求、公共交通的布局等,通过绘制交通规划图,来梳理出道路、公交、地铁等交通元素之间的关系,从而制定出高效的交通方案。用例图之于软件开发,也是如此。它帮助开发团队梳理系统的功能需求,确定系统与外部实体的交互方式,明确系统边界 。在项目初期,用例图可以作为团队成员之间沟通的工具,确保大家对系统功能达成共识,避免开发过程中的误解和返工。同时,它也为后续的系统设计、编码和测试提供了重要的指导依据,使得整个开发过程更加有序和高效 。
二、用例图的基本构成
在了解了用例图的概念和作用之后,接下来让我们深入探讨一下用例图的基本构成元素 。用例图主要由参与者、用例、系统边界和箭头(关联关系)这几个部分组成,它们各自承担着独特的角色,共同构成了用例图的完整体系 。
2.1 参与者
参与者(Actor)并不是特指人,它是指系统以外的,在使用系统或与系统交互中所扮演的角色。所以参与者可以是人,比如电商系统中的买家、卖家;也可以是事物,如自动售货机系统中的售货机;还可以是时间,例如在定时任务调度系统中,时间作为参与者触发任务的执行;甚至可以是其他系统,像在企业信息管理系统中,与财务系统对接的库存管理系统,对于财务系统而言就是一个参与者 。
在确定参与者时,我们可以通过思考以下问题来帮助识别:谁将使用系统的主要功能?谁需要系统的支持来完成其工作?谁负责维护、管理该系统并确保其正常运行?系统需要与哪些硬件设备或其他系统进行交互?谁或什么系统对本系统产生的结果感兴趣?例如,在一个在线教育平台中,学生、教师、管理员都是明显的参与者。学生使用平台进行课程学习、提交作业;教师在平台上授课、批改作业;管理员负责管理课程信息、用户信息等 。每个参与者都有其特定的目标和与系统交互的方式,明确参与者是构建用例图的第一步 。
2.2 用例
用例(Use Case)是对包括变量在内的一组动作序列的描述,系统执行这些动作,并产生传递特定参与者价值的可观察结果。简单来说,用例就是参与者想要系统做的事情,它是对系统功能的一种描述 。每个用例都代表了系统的一个完整功能,具有相对独立性和完整性 。在用例图中,用例通常用椭圆来表示,椭圆下面附上用例的名称 。
以我们常用的打车软件为例,“叫车” 就是一个典型的用例。当乘客(参与者)打开打车软件,输入出发地和目的地,点击叫车按钮,系统就会根据乘客的请求,在一定范围内搜索可用车辆,并将符合条件的车辆信息反馈给乘客,这一系列动作构成了 “叫车” 这个用例 。此外,“支付车费” 也是一个用例,乘客在到达目的地后,通过软件选择支付方式(如微信支付、支付宝支付等)完成支付,系统记录支付信息并确认支付成功,这就是 “支付车费” 用例的主要流程 。每个用例都有明确的起点和终点,以及一系列具体的操作步骤,它们共同构成了系统为参与者提供的服务 。
2.3 系统边界
系统边界是用来表示正在建模系统的边界 。边界内表示系统的组成部分,包括各种用例;边界外表示系统外部,即参与者所在的区域 。在画图时,系统边界通常用一个方框来表示,同时附上系统的名称,参与者画在边界的外面,用例画在边界里面 。
比如在设计一个图书馆管理系统的用例图时,我们用一个方框表示图书馆管理系统,在方框内绘制 “借阅图书”“归还图书”“查询图书信息” 等用例,而图书馆管理员、读者等参与者则画在方框之外 。系统边界的作用在于清晰地界定系统的范围,让我们明确哪些功能属于系统内部,哪些是系
