一文搞懂数据流图：开启系统分析与设计的新视角

想象一下，你要规划一次旅行。你得知道从家里出发（数据源），乘坐什么交通工具（数据处理），经过哪些中转城市（数据存储或中间处理环节），最终到达旅游目的地（数据终点）。数据流图对于系统，就如同这个旅行规划图对于你的旅程，清晰展示了数据的整个 “旅程”。它以直观的图形符号，让复杂的系统数据流程一目了然。在软件开发、业务流程梳理等众多领域，数据流图都发挥着重要作用，帮助我们理解系统的本质，找到优化和改进的方向。作为功能模型的重要表达方式，数据流图不涉及系统的物理实现细节，只关注数据的流动和处理逻辑，让我们能从宏观层面把握系统功能。

二、数据流图的构成元素

数据流图主要由外部实体、数据存储、数据流和处理过程这四种基本元素构成，它们各自承担着独特的角色，共同构建起系统数据流程的完整画面。下面为你详细介绍这四种元素。

2.1 外部实体

外部实体是与系统交互的外部对象，可以是人员、组织、其他系统或设备等。在数据流图中，外部实体用矩形表示，并在矩形内标注实体名称。比如在一个网上购物系统中，用户就是一个外部实体，他们向系统发送订单信息，接收购买的商品和服务。又如，与购物系统对接的支付系统，也是外部实体，负责处理支付相关的数据交互。外部实体定义了系统的边界，明确了数据的来源和去向，帮助我们清晰界定系统的范围。它们是系统与外界沟通的桥梁，系统从外部实体获取输入数据，经过内部处理后，再将结果输出给相应的外部实体。

2.2 数据存储

数据存储是系统中保存数据的地方，可以是数据库、文件、临时缓存等形式。在数据流图里，它用开口矩形表示，内部注明存储名称。在上述网上购物系统中，订单信息表、用户信息库等都是数据存储的实例。数据存储在数据处理流程中起着关键的 “蓄水池” 作用。它保存着系统运行所需的各种数据，为处理过程提供输入数据，同时接收处理后的结果数据进行存储。例如，用户下单后，订单数据被存储到订单信息表中，后续订单处理流程就可以从这里读取数据进行处理。数据存储保证了数据的持续性和可重复性使用，使得系统能够在不同时间和不同处理环节对数据进行有效的管理和利用。

2.3 数据流

数据流代表数据在系统各元素间的流动方向，它是具有一定流向的数据集合。在数据流图中，数据流用带箭头的线表示，箭头方向代表数据的流向，线上还会标注数据名称。比如在购物系统中，“用户订单信息” 从用户（外部实体）流向 “订单处理”（处理过程），“支付结果通知” 从支付系统（外部实体）流向 “订单管理”（处理过程）。数据流连接了外部实体、处理过程和数据存储，清晰展示了数据的传输路径和流动方向。通过数据流，我们能直观看到数据是如何在系统中一步步传递和被处理的，是理解系统数据流程的关键线索。每个数据流都有明确的起点和终点，并且都携带特定的数据内容，其命名应准确反映所携带的数据，以便于理解和分析系统的数据流向。

2.4 处理过程

处理过程是对数据进行加工的操作，它将输入数据转换为输出数据。在数据流图中，处理过程用圆形或椭圆形表示，并在图形内注明处理名称。还是以网上购物系统为例，“订单处理”“库存更新”“支付验证” 等都是处理过程。每个处理过程都有明确的功能和职责，需要有至少一个输入数据流和一个输出数据流。比如 “订单处理” 过程，输入用户的订单信息，经过对订单的校验、分配等处理操作后，输出处理后的订单状态信息。处理过程的命名应准确、清晰地反映其对数据的操作和功能，便于人们理解系统中数据是如何被一步步加工和转换的。它是数据流图中实现系统功能的核心部分，通过对数据的各种处理，完成系统的业务逻辑。

三、数据流图的层次结构

3.1 顶层数据流图

顶层数据流图是数据流图层次结构中的最高层，它以宏观视角展示系统与外部实体之间的主要交互关系。在顶层数据流图中，通常只有一个代表整个系统的加工，这个加工将系统视为一个整体黑盒。其作用在于清晰界定系统的边界，明确系统从哪些外部实体获取输入数据，以及向哪些外部实体输出处理结果。

以一个在线教育平台为例，顶层数据流图中，外部实体可能包括学生、教师、课程供应商。学生向系统发送课程学习请求，教师向系统上传教学资料，课程供应商提供课程资源数据，这些都是输入数据流；而系统向学生输出学习资料、学习进度报告，向教师反馈学生学习情况，向课程供应商支付费用通知等，这些则是输出数据流。通过顶层数据流图，我们可以一目了然地看到在线教育平台与外界的数据交互概况，初步了解系统的大致功能范围。它是构建整个数据流图体系的基础，为后续的细化分析提供了框架。

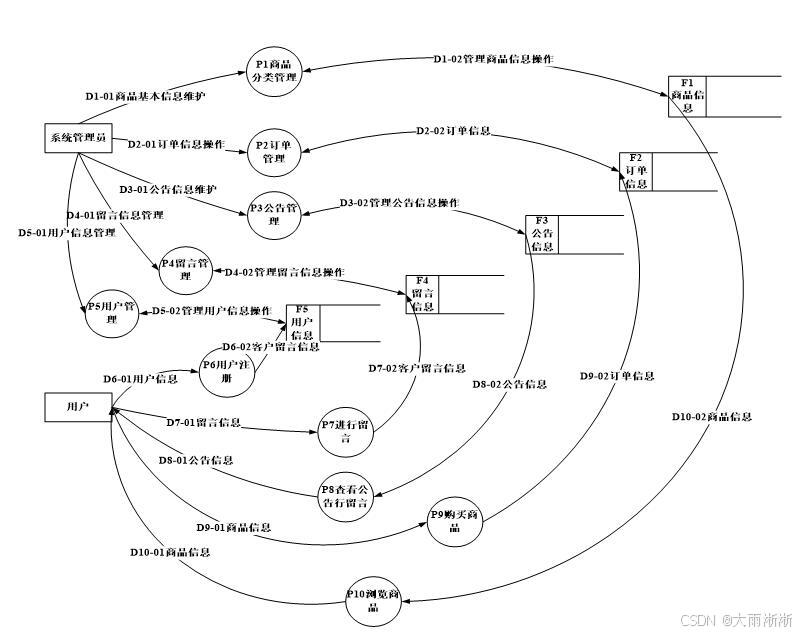

3.2 分层数据流图

分层数据流图是对顶层数据流图的逐步细化，旨在深入展示系统内部的子过程和数据流，帮助我们更细致地理解系统的工作原理。随着系统复杂度的增加，仅靠顶层数据流图无法清晰展现系统的全部细节，分层数据流图应运而生。

还是以上述在线教育平台为例，在对顶层数据流图进行细化时，会将代表系统的单个加工分解为多个子加工。比如，将课程管理功能分解为课程录入、课程审核、课程更新等子加工；将学生学习管理分解为学习进度跟踪、作业批改、考试安排等子加工。每个子加工都有自己的输入输出数据流，并且与其他子加工或数据存储之间存在关联。在课程录入子加工中，教师输入的课程资料作为输入数据流，经过格式校验、信息审核等处理后，将符合要求的课程数据存储到课程数据库（数据存储），同时输出课程录入成功或失败的反馈信息给教师。

通过这种分层的方式，我们可以从宏观到微观逐步深入分析系统，每一层都在前一层的基础上增加更多细节。较低层次的数据流图聚焦于更具体的操作和数据处理步骤，如对某个具体算法的详细处理过程，或对某类数据的特定格式转换等。这样一来，无论是开发人员、测试人员还是业务人员，都能根据自己的需求，从不同层次的数据流图中获取所需信息，更好地进行系统的设计、开发、测试和维护工作。

四、绘制数据流图的步骤与技巧

4.1 确定系统边界

在绘制数据流图之前，明确系统边界至关重要。这就好比搭建房屋时，要先确定房屋的占地面积和范围。确定系统边界能帮助我们清晰区分哪些元素属于系统内部，哪些属于系统外部。只有明确了边界，才能准确识别出系统与外部环境的交互点，进而确定系统的输入和输出数据流。

以电商订单处理系统为例，在确定系统边界时，我们要考虑到系统与用户、供应商、支付平台等外部实体的交互。用户下单操作属于系统外部与系统的交互，而订单在系统内部的处理流程，如订单审核、库存检查、物流分配等则属于系统内部活动。通过这样的分析，我们就能清晰界定系统边界，为后续绘制数据流图打下坚实基础。

4.2 识别外部实体、数据流、处理过程和数据存储

识别外部实体时，需要找出与系统有数据交互的所有外部对象。可以从系统的使用场景、业务流程出发，思考哪些人、组织或系统会与当前系统进行数据交换。在电商订单处理系统中，用户、供应商、物流公司、支付平台等都是外部实体。

识别数据流要关注数据在系统各元素间的流动情况。仔细分析每个外部实体与系统之间、系统内部各处理过程之间的数据传递内容和方向。用户下单时，“订单信息” 从用户流向订单处理系统；支付完成后，“支付结果” 从支付平台流向订单处理系统。

对于处理过程，要根据系统的业务逻辑和功能需求，确定系统对数据进行的各种操作。在订单处理系统中，“订单审核”“库存更新”“物流分配” 等都是处理过程。每个处理过程都应有明确的输入和输出数据流，并且其命名要准确反映操作内容。

确定数据存储则需思考系统中需要保存哪些数据，以及这些数据的存储位置和方式。在电商订单处理系统中，订单数据库、用户信息库、库存数据库等都是数据存储的实例。明确数据存储能帮助我们更好地理解数据的持久性和系统对数据的管理方式。

4.3 组织和绘制

在识别完所有元素后，就可以开始组织和绘制数据流图了。合理布局元素是使数据流图清晰易读的关键。一般将外部实体放在图的边缘，处理过程放在中间，数据存储根据与处理过程的关系进行合理摆放。按照数据流动的方向，用带箭头的线连接各个元素，确保数据流的流向清晰明确。尽量避免线条交叉，若无法避免，可以使用连接线或注释进行说明。

绘制数据流图时，可以借助专业的绘图工具，如 Microsoft Visio、Lucidchart、Draw.io 等。这些工具提供了丰富的图形符号库和便捷的绘图功能，能大大提高绘图效率和质量。以 Microsoft Visio 为例，它拥有专门的数据流图模板，只需从模板中拖曳相应的图形符号到绘图区域，进行简单的设置和连接，就能快速绘制出专业的数据流图。

4.4 审查和验证

完成数据流图的绘制后，审查和验证是必不可少的环节。与团队成员、业务专家和利益相关者一起对数据流图进行仔细审查。检查图中的外部实体、数据流、处理过程和数据存储是否准确完整，数据流的流向是否正确，命名是否清晰合理。在审查电商订单处理系统的数据流图时，业务专家可能会提出某些业务流程的细节与实际情况不符，或者团队成员发现某个处理过程的输入输出数据流存在遗漏等问题。通过审查和验证，及时发现并修正这些问题，确保数据流图能够准确反映系统的实际流程和功能需求。只有经过严格审查和验证的数据流图，才能为后续的系统设计、开发和维护提供可靠的依据。

五、数据流图的应用场景

5.1 软件开发

在软件开发的漫长旅程中，数据流图就像是可靠的指南针，为各个阶段指引方向，助力打造出高质量的软件产品。

在需求分析阶段，开发团队面对复杂的业务需求，往往需要一种清晰直观的方式来梳理思路。数据流图便大显身手，它能将用户模糊的需求转化为可视化的数据流程，帮助开发人员精准把握系统的功能和数据流向。比如开发一款在线办公软件，通过绘制数据流图，团队可以清晰看到员工如何上传文件（外部实体到系统的数据流），文件在系统内经过格式检查、权限验证等处理过程（多个处理过程），最终存储到文件服务器（数据存储）。这一过程不仅让开发人员深入理解需求，还能与用户进行有效沟通，及时发现并修正需求中的模糊或错误之处。

进入设计阶段，数据流图进一步发挥关键作用。它为系统架构设计提供了坚实基础，帮助开发人员划分模块，确定各模块之间的接口和数据交互方式。以电商购物车模块为例，数据流图展示了用户添加商品（数据流）到购物车（数据存储），对商品进行数量修改、删除等操作（处理过程），以及结算时将购物车数据传递给支付模块（数据流）的详细流程。基于这些信息，开发人员可以设计出结构清晰、耦合度低的模块，提高系统的可维护性和扩展性。在开发过程中，数据流图还能作为团队协作的桥梁，不同岗位的成员都能通过它快速了解系统全貌，协同推进项目进展。

5.2 商业流程建模

在商业领域，企业就像一台精密运转的机器，而数据流图则是这台机器的 “维修手册”，助力企业分析业务流程，优化数据流动，提升运营效率。

以一家连锁零售企业为例，其采购流程涉及众多环节和数据交互。通过绘制数据流图，企业可以清晰呈现供应商（外部实体）提供商品信息（数据流），采购部门接收信息后进行供应商评估、订单生成等处理（处理过程），订单数据存储在采购数据库（数据存储），同时将采购订单发送给供应商（数据流）。在这个过程中，企业可以借助数据流图分析出采购流程中的瓶颈，比如供应商评估环节耗时过长，可能是评估标准不明确或审批流程繁琐。针对这些问题，企业可以优化评估标准，简化审批流程，从而加快采购流程，降低库存成本。

又比如，在客户关系管理方面，数据流图能展示客户信息（数据流）从市场推广活动收集，到销售部门跟进（处理过程），再到客户服务部门维护（处理过程），最后存储在客户关系管理系统（数据存储）的全过程。通过分析数据流图，企业可以发现客户流失的关键节点，比如客户服务响应不及时，进而加强客户服务团队建设，提高客户满意度和忠诚度。数据流图帮助企业从数据视角审视业务流程，发现潜在问题，做出针对性的优化决策，提升企业的竞争力。

5.3 教育与培训

在教育与培训的课堂上，数据流图是一把神奇的钥匙，帮助学生打开系统分析和设计概念的大门。

对于计算机相关专业的学生来说，理解系统分析和设计的抽象概念往往颇具挑战。数据流图以直观的图形方式，将复杂的系统分解为一个个易于理解的元素和流程。在学习数据库管理系统时，学生可以通过绘制数据流图，理解用户如何向数据库发送查询请求（数据流），数据库管理系统如何解析请求、检索数据（处理过程），以及最终将查询结果返回给用户（数据流）。这种可视化的学习方式，使学生更容易掌握系统的工作原理，避免死记硬背，培养他们的逻辑思维和问题解决能力。

在系统设计课程中，教师可以引导学生使用数据流图进行项目实践。比如设计一个图书管理系统，学生从确定系统边界开始，逐步识别外部实体（如读者、图书馆管理员）、数据流（借阅申请、归还通知）、处理过程（借阅登记、库存更新）和数据存储（图书信息库、借阅记录库）。通过实际绘制和分析数据流图，学生不仅能将理论知识应用到实践中，还能学会团队协作，共同完成复杂系统的设计任务。数据流图在教育与培训中，为学生提供了一种有效的学习工具，激发他们对专业知识的兴趣和探索欲望。

六、常见错误与避免方法

6.1 忽略外部实体

在绘制数据流图时，若未能全面识别与系统交互的外部实体，会导致图的不完整。比如在设计一个图书馆管理系统的数据流图时，如果只考虑了读者借阅书籍这一外部实体，而忽略了图书供应商（负责提供新书数据）、上级管理部门（接收图书馆运营数据报告）等外部实体，就无法完整呈现系统与外界的数据交互情况。这样的数据流图会让使用者对系统边界和数据来源去向产生误解，进而影响对系统整体功能的理解。为避免这一错误，在绘制前应全面梳理系统的业务场景，与业务相关人员充分沟通，从不同角度思考可能与系统交互的所有外部对象。

6.2 数据流方向错误

数据流的箭头方向代表数据的流动方向，一旦出现错误，就会严重误导对系统流程的理解。在一个电商物流配送系统中，如果将 “发货通知” 数据流的方向画反，本应是从电商系统流向物流公司，却画成从物流公司流向电商系统，这会让人误以为是物流公司向电商系统发送发货通知，与实际业务流程完全相悖。在绘制过程中，要反复确认每个数据流的起点和终点，从数据产生和处理的逻辑顺序出发，清晰标注数据流方向。完成绘制后，进行多轮检查，也可请团队成员从不同视角审查，及时发现并纠正方向错误。

6.3 命名不清晰

模糊不清的命名会极大影响数据流图的可读性和实用性。若在一个学生成绩管理系统中，将 “学生考试成绩数据” 这一数据流命名为 “数据”，或者将 “成绩录入与审核” 处理过程命名为 “操作” ，其他人在查看数据流图时，很难理解这些元素具体代表什么，无法准确把握系统的数据处理逻辑。在命名时，要遵循准确、清晰、简洁的原则。数据流的命名应明确反映所携带的数据内容，处理过程的命名要精准描述其操作功能，数据存储的命名需体现存储的数据类型。同时，在整个数据流图中，命名风格要保持一致，避免出现同一类元素命名方式差异过大的情况。

七、总结

数据流图作为一种强大的可视化工具，在系统分析与设计领域具有不可替代的重要性。它以直观的图形语言，将复杂系统的数据流动和处理逻辑清晰展现，让我们能够从宏观到微观深入理解系统的运行机制。无论是软件开发中需求分析与架构设计的关键指引，还是商业流程建模里优化决策的得力助手，亦或是教育与培训中开启系统知识大门的钥匙，数据流图都发挥着关键作用。

通过本文的介绍，相信大家对数据流图已经有了较为全面的认识。希望各位读者能够积极实践，掌握数据流图的绘制和应用技巧，在未来的工作和学习中，借助数据流图这一有力工具，更高效地解决实际问题，提升系统分析与设计的能力。如果你在学习和使用数据流图的过程中有任何疑问或心得，欢迎在评论区留言分享，让我们一起交流进步。
