1. 引言
在当今数字化时代，工业控制、自动化以及通信领域的发展日新月异，对高性能、高可靠性的微控制器需求愈发迫切。TMS320F28377SPTPS 作为德州仪器（TI）C2000 系列中的明星产品，凭借其强大的处理能力、丰富的外设资源以及卓越的实时控制性能，在众多领域中占据了关键地位，已成为实现复杂控制算法和高效数据处理的核心选择。
SPI（Serial Peripheral Interface）通信作为一种高速、全双工的同步串行通信协议，以其简单的硬件连接和高效的数据传输特性，在各类电子设备的数据交互中发挥着举足轻重的作用。在 TMS320F28377SPTPS 的应用场景里，SPI 通信为其与外部设备，如传感器、存储器、显示屏等之间搭建起了快速、稳定的数据传输桥梁，极大地拓展了其功能边界。
然而，尽管 TMS320F28377SPTPS 与 SPI 通信各自具备强大的性能，但要将二者完美结合并实现高效开发，却并非易事。这其中涉及到硬件连接的精细布局、通信协议的深度理解、软件编程的精准实现以及各种潜在问题的排查与解决。
本文将深入 TMS320F28377SPTPS 的 SPI 通信开发实战领域，从 SPI 通信协议的基础原理出发，详细剖析硬件连接的要点与技巧，全面展示软件编程的具体流程与代码实现，同时深入探讨常见问题的解决方案与调试方法，为读者呈现一个完整、系统的开发指南，助力大家在相关领域的项目开发中取得成功。
2. TMS320F28377SPTPS 与 SPI 通信基础
2.1 TMS320F28377SPTPS 芯片概述
TMS320F28377SPTPS 是德州仪器 C2000 系列中一款极为出色的 32 位浮点微控制器单元（MCU） ，专为工业电机驱动器、光伏逆变器、数字电源、电动汽车和运输以及感应和信号处理等高级闭环控制应用量身打造。
从性能参数来看，它具备强大的运算能力，其 TMS320C28x 32 位 CPU 运行频率高达 200MHz，能够提供 400MIPS 的处理能力，可轻松应对复杂的数字信号处理任务。该芯片集成了 IEEE 754 单精度浮点单元（FPU），这使得它在处理浮点运算时表现卓越，为实现高精度的控制算法和复杂数学运算提供了有力支持。三角函数加速器（TMU）和 Viterbi / 复杂数学单元（VCU-II）的加入，进一步提升了芯片在执行特定算法和复杂数学运算时的速度和效率。例如，在电机控制应用中，TMU 能够快速执行变换和转矩环路计算中常见的三角运算，大大提高了控制的实时性和准确性 。
在架构特点方面，TMS320F28377SPTPS 拥有独特的双核架构，除了主 CPU 外，还配备了可编程控制律加速器（CLA）。CLA 是一款独立的 32 位浮点处理器，同样运行在 200MHz 的高速频率下，且支持 IEEE 754 单精度浮点指令，它能够独立于主 CPU 执行代码。这种并行处理的架构设计，使得实时控制系统的计算性能得到了有效提升，相当于将系统的计算能力提升了一倍 。在实际应用中，主 C28x CPU 可以专注于通信、诊断等任务，而 CLA 则负责处理时间关键型功能，如快速响应外部触发信号并执行相应的控制算法，从而实现系统的高效运行。
该芯片还拥有丰富的片上存储器资源，支持高达 1MB（512KW）且具有误差校正代码（ECC）的板载闪存以及高达 164KB（82KW）的 SRAM，为程序代码和数据的存储提供了充足的空间，同时 ECC 保护机制增强了数据存储的可靠性。此外，CPU 上的两个 128 位安全区用于代码保护，可有效防止代码被非法读取和篡改，提高了系统的安全性。
在工业应用领域，TMS320F28377SPTPS 展现出了显著的优势。由于其强大的处理能力和丰富的外设资源，它能够满足工业自动化、电机控制等领域对实时性和精确性的严格要求。在工业电机驱动系统中，它可以精确地控制电机的转速、转矩和位置，实现高效、稳定的运行；在光伏逆变器中，能够快速、准确地处理大量的光伏数据，实现最大功率点跟踪（MPPT），提高能源转换效率。其功能安全合规性设计，硬件完整性高达 ASIL B 和 SIL 2 级，满足了工业应用中对系统安全性和可靠性的严格标准，为工业设备的稳定运行提供了可靠保障 。
2.2 SPI 通信原理剖析
SPI（Serial Peripheral Interface）通信，即串行外围设备接口，是一种在嵌入式系统中广泛应用的高速、全双工、同步串行通信协议 。它采用主从模式进行通信，通常由一个主设备（Master）和一个或多个从设备（Slave）组成。在这种模式下，主设备承担着控制通信过程的关键角色，包括生成时钟信号、选择从设备以及发起数据的发送与接收操作；而从设备则根据主设备的指令和控制信号，做出相应的响应，完成数据的接收或发送任务 。
SPI 总线主要由四根信号线组成，分别是：
- SCK（Serial Clock）：时钟信号线，由主设备产生，用于同步数据传输。SCK 信号的频率决定了数据传输的速率，其高低电平的跳变控制着数据的采样和传输时刻，是整个 SPI 通信的时间基准。
- MOSI（Master Output, Slave Input）：主设备输出、从设备输入的数据线。主设备通过 MOSI 线将数据发送给从设备，在数据传输过程中，主设备按照一定的时序将数据一位一位地从 MOSI 线输出。
- MISO（Master Input, Slave Output）：主设备输入、从设备输出的数据线。从设备通过 MISO 线将数据发送给主设备，与 MOSI 线的数据传输方向相反，同样是在时钟信号的同步下，从设备将数据一位一位地从 MISO 线输出到主设备 。
- SS/CS（Slave Select/Chip Select）：从设备选择信号线，也称为片选信号线，低电平有效。主设备通过控制 SS/CS 信号线的电平状态，来选择与哪个从设备进行通信。当主设备需要与某个从设备通信时，会将该从设备对应的 SS/CS 线拉低，其他从设备的 SS/CS 线则保持高电平，从而确保在同一时刻只有被选中的从设备能够与主设备进行数据交互 。
SPI 通信的数据传输以完整的数据帧为单位进行，通常先发送高位再发送低位。在每个 Clock 周期内，主设备和从设备都会进行一次数据交换，即主设备通过 MOSI 线发送一位数据给从设备，同时从设备通过 MISO 线发送一位数据给主设备，相当于在每个时钟周期内，有一个 bit 大小的数据被交换。这种全双工的通信方式，使得数据的发送和接收可以同时进行，大大提高了通信效率 。
例如，当主设备需要向从设备发送一个 8 位的数据字节 0x5A（二进制为 01011010）时，它会在 SCK 时钟信号的上升沿（假设采用模式 0，CPOL = 0, CPHA = 0），首先将最高位 1 通过 MOSI 线发送出去，从设备在同一时刻通过 MISO 线返回一位数据给主设备。接着，在 SCK 的下一个上升沿，主设备发送次高位 0，从设备继续返回一位数据，如此循环，直到 8 位数据全部发送和接收完毕，完成一个数据帧的传输 。
3. 硬件连接与配置
3.1 硬件连接设计

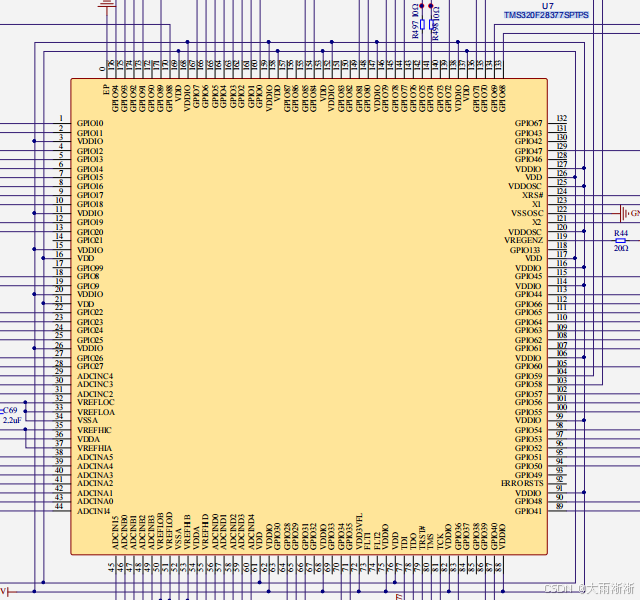

在基于 TMS320F28377SPTPS 的 SPI 通信开发中，硬件连接是确保通信稳定的关键。TMS320F28377SPTPS 的 SPI 接口主要包含以下几个重要引脚：
- SPICLK：SPI 串行时钟引脚，由主设备（TMS320F28377SPTPS 通常作为主设备）产生时钟信号，用于同步数据传输，其频率决定了数据传输的速率。
- SPISIMO（MOSI）：主设备输出、从设备输入引脚，主设备通过该引脚将数据发送给从设备 。
- SPISOMI（MISO）：主设备输入、从设备输出引脚，从设备通过该引脚将数据发送给主设备 。
- SPISTE：SPI 从机发送使能信号，用于控制从设备的数据发送。
- SPIxCSn（x 代表 SPI 模块号）：片选信号线，低电平有效，主设备通过控制该引脚来选择与哪个从设备进行通信 。

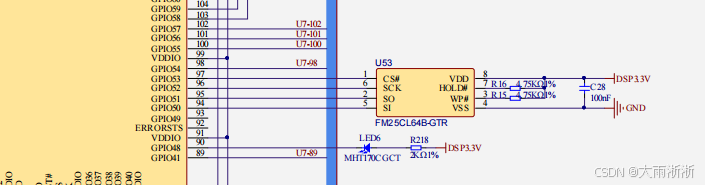

以下是 TMS320F28377SPTPS 与 SPI 从设备（以常见的 SPI Flash 芯片 W25Q64 为例）的硬件连接示意图：
@startuml
component "TMS320F28377SPTPS" as dsp {
port SPICLK
port SPISIMO
port SPISOMI
port SPISTE
port SPI0CSn
}
component "W25Q64" as flash {
port CLK
port MOSI
port MISO
port /HOLD
port /WP
port /CS
}
dsp:SPICLK <--> flash:CLK
dsp:SPISIMO <--> flash:MOSI
dsp:SPISOMI <--> flash:MISO
dsp:SPISTE <--> flash:/HOLD
dsp:SPI0CSn <--> flash:/CS
@enduml
在上述连接中，TMS320F28377SPTPS 的 SPICLK 连接到 W25Q64 的 CLK 引脚，为其提供时钟信号；SPISIMO 连接到 MOSI 引脚，用于向 W25Q64 发送数据；SPISOMI 连接到 MISO 引脚，接收来自 W25Q64 的数据；SPISTE 连接到 / HOLD 引脚，控制数据发送；SPI0CSn 连接到 / CS 引脚，作为片选信号，当 SPI0CSn 为低电平时，选中 W25Q64 进行通信 。
为了确保硬件连接的稳定性和抗干扰能力，在布线时需要注意以下几点：
- 布线长度：尽量缩短 SPI 信号线的长度，以减少信号传输过程中的损耗和干扰。例如，时钟线 SPICLK 和数据线 SPISIMO、SPISOMI 的长度应尽可能短，一般控制在几厘米以内，避免过长的走线导致信号衰减和延迟增加，影响通信的稳定性和速度 。
- 信号隔离：将 SPI 信号线与其他高速信号线和电源线分开布线，避免相互干扰。可以使用地线或电源平面作为隔离层，例如在多层 PCB 设计中，将 SPI 信号线布置在单独的信号层，并在相邻层设置接地平面，有效隔离外界干扰 。
- 滤波电容：在 SPI 芯片的电源引脚附近添加滤波电容，如 0.1μF 的陶瓷电容和 10μF 的电解电容，用于滤除电源噪声，确保芯片工作的稳定性。陶瓷电容用于滤除高频噪声，电解电容用于滤除低频噪声，两者配合使用，为 SPI 芯片提供干净的电源 。
3.2 时钟与引脚初始化
在进行 SPI 通信之前，需要对 SPI 时钟和相关引脚进行初始化，以确保其工作在正确的模式和频率下 。
初始化 SPI 时钟
TMS320F28377SPTPS 的 SPI 时钟通常由系统时钟分频得到。首先，需要配置系统时钟，确保其稳定运行。假设系统时钟已经配置为 200MHz，接下来设置 SPI 时钟分频系数，以得到合适的 SPI 通信时钟频率。SPI 时钟分频系数可以通过 SPI 模块的寄存器进行设置 。
例如，使用以下代码设置 SPI 时钟分频系数为 8，使得 SPI 时钟频率为 200MHz / 8 = 25MHz：
// 假设SPI模块为SPIA
EALLOW;
// 设置SPI时钟分频系数为8
SpiaRegs.SPIBRR = 7; // SPIBRR寄存器的值为分频系数 - 1
EDIS;
在上述代码中，通过对 SpiaRegs.SPIBRR 寄存器的赋值，设置了 SPI 时钟的分频系数。需要注意的是，EALLOW 和 EDIS 指令用于开启和关闭对受保护寄存器的访问，确保对 SPIBRR 寄存器的设置能够成功执行 。
初始化 SPI 相关引脚
SPI 相关引脚需要配置为 SPI 功能模式，以实现 SPI 通信。TMS320F28377SPTPS 使用 GpioCtrlRegs 寄存器来配置 GPIO 为 SPI 模式 。
以下是初始化 SPI 相关引脚（假设使用 GPIO22 - GPIO25 作为 SPIA 的相关引脚）的代码示例：
EALLOW;
// 配置GPIO22为SPICLKA
GpioCtrlRegs.GPAMUX1.bit.GPIO22 = 1;
// 配置GPIO23为SPISIMOA
GpioCtrlRegs.GPAMUX1.bit.GPIO23 = 1;
// 配置GPIO24为SPISOMIA
GpioCtrlRegs.GPAMUX1.bit.GPIO24 = 1;
// 配置GPIO25为SPISTEA
GpioCtrlRegs.GPAMUX1.bit.GPIO25 = 1;
EDIS;
在这段代码中，通过对 GpioCtrlRegs.GPAMUX1 寄存器相应位的设置，将 GPIO22 - GPIO25 配置为 SPIA 的功能引脚，使其能够用于 SPI 通信。同样，EALLOW 和 EDIS 指令用于确保对寄存器的设置操作能够正确执行 。
3.3 SysConfig 图形化配置（推荐）
SysConfig 是德州仪器为 TMS320F28377SPTPS 等芯片提供的一款强大的图形化配置工具，它可以简化 SPI 通信的配置过程，减少手动编写配置代码的工作量，同时降低出错的概率 。
打开 SysConfig 工具
在 Code Composer Studio（CCS）中，打开项目后，在项目资源管理器中双击 *.syscfg 文件（通常位于项目根目录下），即可打开 SysConfig 图形化配置界面 。
选择 SPI 模块进行配置
在 SysConfig 界面的左侧 “Available Products” 列表中，找到 “Drivers” 部分，展开并选择 “SPI”。将 “SPI” 拖拽到右侧的系统配置区域，或者点击 “Add” 按钮添加一个 SPI 实例 。
关键参数设置
- Mode：选择 SPI 的工作模式，通常有主模式（Master）和从模式（Slave）。在大多数应用中，TMS320F28377SPTPS 作为主设备，因此选择 Master 模式 。
- Baud Rate：设置 SPI 通信的波特率，即数据传输速率。可根据从设备的要求和系统时钟频率进行设置，例如设置为 10MHz。在设置波特率时，需要注意不要超过从设备支持的最高速率，同时也要考虑系统时钟的分频限制 。
- Data Frame Size：设置数据帧大小，通常为 8 位（一个字节），也可根据实际需求设置为其他值，如 16 位。数据帧大小的设置需要与从设备的配置一致，以确保数据的正确传输 。
- Clock Phase (CPHA) 和 Clock Polarity (CPOL)：这两个参数决定了 SPI 通信的时序和空闲电平。CPHA 决定数据采样是在时钟的第一个边沿还是第二个边沿，CPOL 决定时钟信号在空闲状态下的电平是高电平还是低电平。这些参数必须与从设备的时序要求相匹配，常见的模式有模式 0（CPOL = 0, CPHA = 0）、模式 1（CPOL = 0, CPHA = 1）、模式 2（CPOL = 1, CPHA = 0）和模式 3（CPOL = 1, CPHA = 1）。在配置时，需要仔细查阅从设备的数据手册，确定其所需的模式，并在 SysConfig 中进行相应设置 。
生成代码并更新驱动代码
完成上述参数设置后，点击 SysConfig 界面右上角的 “Save” 按钮保存配置。SysConfig 将自动生成初始化代码，并将其添加到项目中。生成的代码通常位于 ti_drivers_config.c 和 ti_drivers_config.h 文件中 。
在项目代码中，只需包含生成的配置文件：
#include "ti_drivers_config.h"
然后，即可使用 SysConfig 生成的宏和函数来访问 SPI 实例，进行 SPI 通信操作。例如，初始化 SPI：
SPI_Handle spiHandle = SPI_open(CONFIG_SPI_0, NULL);
通过 SysConfig 图形化配置工具，不仅可以方便快捷地完成 SPI 通信的配置，还能确保配置的准确性和一致性，提高开发效率 。
4. SPI 通信编程实现
4.1 SPI 发送 / 接收代码实现（以 16 位模式为例）
在 TMS320F28377SPTPS 的 SPI 通信开发中，实现 SPI 数据的发送和接收是核心任务之一。下面以 16 位模式为例，展示具体的代码实现，并详细解释其中关键函数和变量的作用 。
首先，需要包含相关的头文件，以引入 SPI 通信所需的寄存器定义和函数声明：
#include "driverlib.h"
接下来，进行 SPI 模块的初始化配置。假设使用 SPIA 模块，以下是初始化代码：
void SPIA_Init(void) {
SPI_disableModule(SPIA_BASE); // 禁用模块，以便进行配置
SPI_setConfig(SPIA_BASE, DEVICE_LSPCLK_FREQ, // 设置SPI时钟频率，通常为低速外设时钟频率
SPI_PROT_POL0PHA0, // 设置时钟极性和相位，这里采用CPOL = 0, CPHA = 0模式
SPI_MODE_MASTER, // 设置为主机模式
1000000, // 设置波特率为1MHz
16); // 设置数据帧大小为16位
SPI_enableFIFO(SPIA_BASE); // 启用FIFO
SPI_setFIFOInterruptLevel(SPIA_BASE, SPI_FIFO_TX4, SPI_FIFO_RX4); // 设置FIFO中断级别
SPI_enableModule(SPIA_BASE); // 启用SPI模块
}
在上述初始化代码中，SPI_disableModule函数用于禁用 SPI 模块，以便安全地进行配置操作。SPI_setConfig函数是关键配置函数，它接收多个参数，包括 SPI 模块的基地址、时钟频率、时钟模式、工作模式、波特率和数据帧大小。通过这些参数的设置，确保 SPI 模块工作在所需的模式和频率下。SPI_enableFIFO函数启用 FIFO，提高数据传输的效率。SPI_setFIFOInterruptLevel函数设置 FIFO 的中断级别，当 FIFO 中的数据达到设定的阈值时，会触发相应的中断。最后，SPI_enableModule函数启用 SPI 模块，使其可以开始工作 。
实现 SPI 数据发送和接收的核心函数是SPIA_Transfer，它负责发送 16 位数据并接收 16 位返回数据：
uint16_t SPIA_Transfer(uint16_t txData) {
SPI_writeDataBlockingNonFIFO(SPIA_BASE, txData); // 阻塞式发送数据，等待发送完成
return SPI_readDataBlockingNonFIFO(SPIA_BASE); // 阻塞式接收数据，等待接收完成
}
在SPIA_Transfer函数中，SPI_writeDataBlockingNonFIFO函数用于将数据写入 SPI 发送缓冲区，并以阻塞方式等待数据发送完成。这种阻塞方式确保了数据发送的完整性，避免了数据丢失或错误。SPI_readDataBlockingNonFIFO函数则用于从 SPI 接收缓冲区读取数据，并以阻塞方式等待数据接收完成。函数返回接收到的数据，从而实现了一次完整的 SPI 数据传输 。
在实际应用中，可以使用以下方式调用上述函数进行 SPI 通信：
void main(void) {
uint16_t txData = 0x1234; // 待发送的数据
uint16_t rxData; // 接收数据的变量
SPIA_Init(); // 初始化SPIA模块
// 发送数据并接收返回数据
rxData = SPIA_Transfer(txData);
// 处理接收到的数据，这里仅作示例，实际应用中根据需求处理
if (rxData == 0x5678) {
// 数据处理逻辑
}
while (1) {
// 主循环，可执行其他任务
}
}
在main函数中，首先定义了待发送的数据txData和用于接收数据的变量rxData。然后调用SPIA_Init函数初始化 SPIA 模块。接着，通过SPIA_Transfer函数发送数据并接收返回数据。最后，对接收到的数据进行简单的处理，这里只是一个示例，实际应用中需要根据具体需求编写相应的处理逻辑 。
4.2 中断处理机制
SPI 中断在 TMS320F28377SPTPS 的 SPI 通信中起着至关重要的作用，它能够实现高效的数据传输和实时响应。SPI 中断主要包括接收完成中断和发送完成中断等 。
接收完成中断
当 SPI 接收缓冲区接收到一帧完整的数据时，会触发接收完成中断。这意味着从设备发送的数据已经成功传输到 TMS320F28377SPTPS 的接收缓冲区，CPU 可以及时处理这些数据。例如，在传感器数据采集应用中，传感器通过 SPI 接口将采集到的数据发送给 TMS320F28377SPTPS，接收完成中断可以确保 CPU 能够及时获取这些数据并进行后续处理，如数据分析、存储等 。
发送完成中断
当 SPI 发送缓冲区中的数据成功发送出去后，会触发发送完成中断。这表示 CPU 可以继续向发送缓冲区写入新的数据，以进行下一次数据传输。在数据传输量大的应用场景中，发送完成中断可以提高数据发送的效率，实现连续的数据传输 。
为了使能 SPI 中断，需要进行以下配置：
// 使能SPI接收中断
SPI_enableInterrupt(SPIA_BASE, SPI_INT_RX);
// 使能SPI发送中断
SPI_enableInterrupt(SPIA_BASE, SPI_INT_TX);
在上述代码中，SPI_enableInterrupt函数用于使能 SPI 模块的中断，通过传入 SPI 模块的基地址和中断类型（如 SPI_INT_RX 表示接收中断，SPI_INT_TX 表示发送中断），分别使能了 SPI 的接收中断和发送中断 。
配置中断向量表是中断处理的关键步骤之一。TMS320F28377SPTPS 使用 PIE（Peripheral Interrupt Expansion）模块来管理中断向量表 。以下是配置 SPI 中断向量表的代码示例：
// 初始化PIE模块
InitPieCtrl();
// 清除PIE中断标志
IER = 0x0000;
IFR = 0x0000;
InitPieVectTable();
// 将SPI接收中断服务程序地址映射到PIE向量表
EALLOW;
PieVectTable.SPIA_RX_INT = &SPIA_RX_ISR;
EDIS;
// 使能PIE组中对应的SPI接收中断
PieCtrlRegs.PIEIER1.bit.INTx7 = 1;
// 使能全局中断
EINT;
ERTM;
在这段代码中，首先调用InitPieCtrl函数初始化 PIE 模块，然后清除中断使能寄存器IER和中断标志寄存器IFR，并调用InitPieVectTable函数初始化 PIE 向量表。接着，通过EALLOW和EDIS指令，将 SPI 接收中断服务程序SPIA_RX_ISR的地址映射到 PIE 向量表中的SPIA_RX_INT位置。然后，使能 PIE 组 1 中的 SPI 接收中断（INTx7）。最后，通过EINT和ERTM指令使能全局中断，确保中断能够被正确响应 。
接下来是编写中断服务程序，以处理 SPI 数据的接收和发送。以下是 SPI 接收中断服务程序的示例：
interrupt void SPIA_RX_ISR(void) {
uint16_t rxData;
// 读取接收缓冲区的数据
rxData = SPI_readDataBlockingNonFIFO(SPIA_BASE);
// 数据校验，这里以简单的校验和为例
uint16_t checksum = 0;
// 假设rxData是一个包含数据和校验和的结构体，这里简化为单个16位数据
checksum = rxData & 0xFFFF;
if (checksum == calculate_checksum(rxData)) {
// 校验通过，处理数据
process_data(rxData);
} else {
// 校验失败，处理错误
handle_error();
}
// 清除SPI接收中断标志
SPI_clearInterruptFlag(SPIA_BASE, SPI_INT_RX);
// 通知应用程序数据已接收，这里以设置标志位为例
data_received_flag = 1;
// 确认PIE中断
PieCtrlRegs.PIEACK.all = PIEACK_GROUP1;
}
在 SPI 接收中断服务程序SPIA_RX_ISR中，首先从 SPI 接收缓冲区读取数据。然后进行数据校验，这里采用简单的校验和方式，通过calculate_checksum函数计算数据的校验和，并与接收到的校验和进行比较。如果校验通过，则调用process_data函数处理数据；如果校验失败，则调用handle_error函数处理错误。接着，通过SPI_clearInterruptFlag函数清除 SPI 接收中断标志，确保下次中断能够正常触发。通过设置data_received_flag标志位，通知应用程序数据已接收。最后，确认 PIE 中断，通过PieCtrlRegs.PIEACK.all = PIEACK_GROUP1语句，清除 PIE 组 1 的中断标志，以便接收下一次中断 。
4.3 DMA 辅助数据传输（可选）
在 TMS320F28377SPTPS 的 SPI 通信中，DMA（Direct Memory Access，直接内存访问）可以显著提升数据传输效率，减轻 CPU 的负担。DMA 允许外设与内存之间直接进行数据传输，而无需 CPU 频繁地参与数据搬运工作，使得 CPU 能够专注于其他重要任务，如实时控制算法的执行、系统管理等 。
在 SPI 通信中，DMA 主要用于实现 SPI 与内存之间的数据传输。例如，在数据采集系统中，大量的传感器数据通过 SPI 接口传输到 TMS320F28377SPTPS，使用 DMA 可以将这些数据直接从 SPI 接收缓冲区搬运到内存中，而无需 CPU 逐字节地读取和存储数据，大大提高了数据传输的速度和系统的整体性能 。
配置 DMA 通道是实现 DMA 辅助数据传输的关键步骤。以下是配置 DMA 通道实现 SPI 与内存之间数据传输的代码示例：
// 配置DMA通道用于SPI接收数据到内存
void DMA_Init_RX(void) {
// 禁用DMA通道
DMA_disableChannel(DMA_CH1);
// 设置DMA通道的源地址为SPI接收数据寄存器地址
DMA_setChannelSourceAddress(DMA_CH1, (uint32_t)&SpiaRegs.SPIRXBUF);
// 设置DMA通道的目标地址为内存缓冲区地址
DMA_setChannelDestinationAddress(DMA_CH1, (uint32_t)rxBuffer);
// 设置DMA传输长度，假设每次传输100个16位数据
DMA_setChannelTransferSize(DMA_CH1, 100);
// 设置DMA传输触发源为SPI接收事件
DMA_setChannelTransferTrigger(DMA_CH1, DMA_TRIG_SPIA_RX);
// 设置DMA传输模式为单次传输
DMA_setChannelTransferMode(DMA_CH1, DMA_MODE_SINGLE);
// 启用DMA通道
DMA_enableChannel(DMA_CH1);
}
// 配置DMA通道用于内存数据发送到SPI
void DMA_Init_TX(void) {
// 禁用DMA通道
DMA_disableChannel(DMA_CH2);
// 设置DMA通道的源地址为内存缓冲区地址
DMA_setChannelSourceAddress(DMA_CH2, (uint32_t)txBuffer);
// 设置DMA通道的目标地址为SPI发送数据寄存器地址
DMA_setChannelDestinationAddress(DMA_CH2, (uint32_t)&SpiaRegs.SPITXBUF);
// 设置DMA传输长度，假设每次传输100个16位数据
DMA_setChannelTransferSize(DMA_CH2, 100);
// 设置DMA传输触发源为SPI发送事件
DMA_setChannelTransferTrigger(DMA_CH2, DMA_TRIG_SPIA_TX);
// 设置DMA传输模式为单次传输
DMA_setChannelTransferMode(DMA_CH2, DMA_MODE_SINGLE);
// 启用DMA通道
DMA_enableChannel(DMA_CH2);
}
在上述代码中，DMA_Init_RX函数用于配置 DMA 通道 1，使其将 SPI 接收的数据传输到内存缓冲区。首先，通过DMA_disableChannel函数禁用 DMA 通道，以便进行配置。然后，使用DMA_setChannelSourceAddress函数设置 DMA 通道的源地址为 SPI 接收数据寄存器地址，DMA_setChannelDestinationAddress函数设置目标地址为内存缓冲区地址，DMA_setChannelTransferSize函数设置传输长度。接着，通过DMA_setChannelTransferTrigger函数设置传输触发源为 SPI 接收事件，DMA_setChannelTransferMode函数设置传输模式为单次传输。最后，使用DMA_enableChannel函数启用 DMA 通道 。
DMA_Init_TX函数的配置与DMA_Init_RX类似，只是源地址和目标地址相反，用于将内存缓冲区中的数据传输到 SPI 发送寄存器，实现数据的发送 。
在主程序中，需要初始化 SPI 和 DMA，并启动数据传输：
void main(void) {
// 初始化SPI
SPIA_Init();
// 初始化DMA接收通道
DMA_Init_RX();
// 初始化DMA发送通道
DMA_Init_TX();
// 启动SPI数据传输，这里以发送数据为例
SPI_writeDataBlockingNonFIFO(SPIA_BASE, txBuffer[0]);
while (1) {
// 主循环，可执行其他任务
}
}
在main函数中，首先调用SPIA_Init函数初始化 SPI 模块。然后分别调用DMA_Init_RX和DMA_Init_TX函数初始化 DMA 的接收通道和发送通道。通过SPI_writeDataBlockingNonFIFO函数启动 SPI 数据传输，触发 DMA 传输。在主循环中，CPU 可以执行其他任务，如实时控制算法、系统监测等 。
DMA 传输与 SPI 通信通过触发机制协同工作。当 SPI 接收或发送事件发生时，会触发相应的 DMA 传输。例如，当 SPI 接收缓冲区接收到一帧数据时，会触发 DMA 将数据从 SPI 接收缓冲区传输到内存；当 SPI 发送缓冲区准备好接收新数据时，会触发 DMA 将内存中的数据传输到 SPI 发送缓冲区，从而实现高效的数据传输 。
5. 常见问题与解决方案
5.1 片选信号 (SPISTE) 控制问题
在 SPI 通信中，片选信号（SPISTE）的控制至关重要，若控制不当，会引发一系列通信问题 。
片选信号控制不当最常见的问题是误选从设备。当片选信号的时序出现偏差，在不应该选中从设备的时候将其片选信号拉低，就会导致主设备与错误的从设备进行通信。例如，在一个包含多个 SPI 从设备的系统中，若 SPISTE 信号的下降沿提前或延迟，可能会使主设备错误地选中了非预期的从设备，从而导致数据传输错误，因为主设备发送的数据可能并非该从设备所期望的命令或数据格式，而从设备返回的数据也可能无法被主设备正确解析 。
数据传输错误也是片选信号控制不当的常见后果。若片选信号在数据传输过程中发生异常变化，如在数据传输未完成时突然拉高或拉低，会破坏数据传输的完整性。在 SPI 通信中，数据是按照时钟信号的节奏逐位传输的，片选信号的异常变化可能导致数据传输中断或错位，使得接收方接收到的数据与发送方发送的数据不一致，进而影响整个系统的正常运行 。
使用 GPIO 手动控制片选信号时，必须严格遵循正确的时序。在数据发送前，应先将片选信号拉低，确保从设备被选中并处于准备接收数据的状态。在数据发送完成后，再将片选信号拉高，结束本次通信。以向 SPI Flash 写入数据为例，正确的操作步骤如下：
// 拉低片选信号，选中SPI Flash
GPIO_writePin(SPI_CS_PIN, 0);
// 发送写入命令和数据
SPIA_Transfer(WRITE_COMMAND);
SPIA_Transfer(data_to_write);
// 拉高片选信号，结束通信
GPIO_writePin(SPI_CS_PIN, 1);
在上述代码中，首先通过GPIO_writePin函数将片选信号对应的 GPIO 引脚拉低，选中 SPI Flash。然后，通过SPIA_Transfer函数发送写入命令和数据。最后，再次调用GPIO_writePin函数将片选信号拉高，完成一次数据写入操作。这样的时序控制能够确保数据的正确传输，避免因片选信号控制不当导致的通信问题 。
5.2 时钟配置错误
时钟配置在 SPI 通信中起着关键作用，不正确的时钟配置会导致通信异常，影响系统的稳定性和可靠性 。
时钟配置不正确可能导致波特率不匹配。波特率是指数据传输的速率，它与 SPI 时钟频率密切相关。如果 SPI 时钟分频系数设置错误，就会导致实际的 SPI 时钟频率与预期的波特率不匹配。当设置的 SPI 时钟分频系数过小，使得 SPI 时钟频率过高，超过了从设备所能支持的最高频率时，从设备可能无法正确采样数据，导致数据传输错误。因为在高速时钟下，数据的建立时间和保持时间可能无法满足从设备的要求，从而使从设备在采样数据时出现错误 。
数据错位也是时钟配置错误的常见问题。这通常是由于主从设备的时钟极性（CPOL）和时钟相位（CPHA）配置不一致导致的。时钟极性决定了时钟信号在空闲状态下的电平，时钟相位决定了数据采样是在时钟的第一个边沿还是第二个边沿。若主设备设置 CPOL = 1（空闲高电平），而从设备配置为 CPOL = 0（空闲低电平），则双方在时钟边沿采样数据时相位相反，致使接收数据整体错位或完全错误。在多从机或跨平台集成时，由于不同设备的默认配置可能不同，这种问题更容易被忽视 。
检查和正确配置 SPI 时钟是解决时钟配置错误的关键。首先，要确保 LSPCLK（低速外设时钟）已使能，因为 SPI 时钟通常是由 LSPCLK 分频得到的。在 TMS320F28377SPTPS 中，可以通过 SysCtl 模块的相关寄存器来使能 LSPCLK，例如：
SysCtl_enablePeripheral(SYSCTL_PERIPH_LSPCLK);
上述代码通过SysCtl_enablePeripheral函数使能了 LSPCLK 外设，为 SPI 时钟的正常工作提供了基础 。
根据公式设置合适的时钟分频系数，以得到所需的 SPI 时钟频率。SPI 时钟频率 = LSPCLK 频率 / （SPIBRR 寄存器的值 + 1）。假设 LSPCLK 频率为 50MHz，要设置 SPI 时钟频率为 10MHz，则 SPIBRR 寄存器的值应设置为 4（50MHz / 10MHz - 1 = 4） 。
EALLOW;
SpiaRegs.SPIBRR = 4; // 设置SPI时钟分频系数为4
EDIS;
在设置时钟极性和相位时，必须仔细查阅从设备的数据手册，确保主从设备的配置一致。如果从设备要求 CPOL = 0，CPHA = 0（SPI 模式 0），则在主设备的配置中也应设置为相同的模式，例如：
SPI_setConfig(SPIA_BASE, DEVICE_LSPCLK_FREQ,
SPI_PROT_POL0PHA0,
SPI_MODE_MASTER,
1000000,
16);
在上述SPI_setConfig函数的调用中，通过SPI_PROT_POL0PHA0参数设置了 SPI 的时钟极性和相位为 CPOL = 0，CPHA = 0，与从设备的要求相匹配，确保了数据传输的正确性 。
5.3 首次发送丢包问题
首次发送丢包是 SPI 通信中可能遇到的一个问题，它会影响数据传输的完整性和系统的可靠性 。
首次发送丢包的原因之一是状态寄存器未清除。在 SPI 初始化后，状态寄存器中可能还保留着之前的一些标志位，这些标志位可能会影响首次数据发送的正常进行。SPI 状态寄存器中的中断标志位可能在初始化后仍然处于置位状态，这会导致在首次发送数据时，中断逻辑被错误触发，从而干扰数据的正常发送流程，导致数据丢失 。
缓冲区未初始化也可能导致首次发送丢包。如果在发送数据前，SPI 发送缓冲区中还残留着之前的数据，或者缓冲区的指针位置不正确，那么首次发送的数据可能会被错误地覆盖或发送不完整。在一些情况下，缓冲区可能由于硬件复位或软件初始化不完全，导致其状态异常，从而影响数据的发送 。
为了解决首次发送丢包问题，可以在初始化后先清除状态寄存器。在 TMS320F28377SPTPS 中，可以使用SPI_clearStatus函数来清除状态寄存器中的相关标志位，例如：
SPI_clearStatus(SPIA_BASE, SPI_STS_INT_FLAG | SPI_STS_BUF_FULL);
上述代码通过SPI_clearStatus函数清除了 SPIA 模块状态寄存器中的中断标志位（SPI_STS_INT_FLAG）和缓冲区满标志位（SPI_STS_BUF_FULL），确保状态寄存器处于正常状态，避免其对首次数据发送产生干扰 。
在发送数据前，应确保缓冲区为空且状态正常。可以通过检查相关的缓冲区状态标志位，如 SPISTS.17 (BUFFULL_FLAG) 标志位，来判断缓冲区是否已满。如果缓冲区已满，应等待缓冲区有空闲空间后再进行数据发送，以避免数据覆盖和丢失 。
while (SPI_getStatus(SPIA_BASE) & SPI_STS_BUF_FULL) {
// 等待缓冲区有空闲空间
}
// 发送数据
SPI_writeDataBlockingNonFIFO(SPIA_BASE, data_to_send);
在上述代码中，通过一个while循环检查 SPIA 模块的缓冲区满标志位（SPI_STS_BUF_FULL），如果标志位被置位，表示缓冲区已满，则程序会一直等待，直到缓冲区有空闲空间。然后，再通过SPI_writeDataBlockingNonFIFO函数将数据发送出去，确保了首次数据发送的完整性 。
5.4 FIFO 使用问题
FIFO（First-In-First-Out）缓冲区在 SPI 通信中扮演着重要角色，它能够显著提高数据传输效率，有效避免数据丢失 。
在 SPI 通信过程中，数据的传输速率可能会出现波动。当主设备需要快速发送大量数据时，如果没有 FIFO 缓冲区，主设备可能需要等待从设备逐个接收数据，这会导致数据传输效率低下。而 FIFO 缓冲区可以在主设备发送数据时，暂时存储这些数据，使得主设备能够连续发送数据，而无需等待从设备的即时响应。从设备则可以按照自己的节奏从 FIFO 缓冲区中读取数据，从而实现高效的数据传输 。
当主设备和从设备的工作频率不一致时，FIFO 缓冲区也能发挥重要作用。在这种情况下，FIFO 缓冲区可以作为一个数据缓冲池，平衡主从设备之间的速度差异，确保数据不会因为速度不匹配而丢失 。
FIFO 使用不当会导致一系列问题。缓冲区溢出是一个常见问题，当主设备发送数据的速度过快，超过了从设备从 FIFO 缓冲区读取数据的速度时，FIFO 缓冲区中的数据会不断增加，最终导致缓冲区溢出。此时，新的数据将无法写入缓冲区，从而造成数据丢失 。
数据覆盖也是 FIFO 使用不当的后果之一。在缓冲区溢出的情况下，若没有采取相应的处理措施，后续写入的新数据可能会覆盖掉尚未被读取的旧数据，导致数据丢失和通信错误 。
为了避免 FIFO 使用不当导致的问题，在发送数据前，应检查 SPISTS.17 (BUFFULL_FLAG) 标志位，判断 FIFO 缓冲区是否已满。只有当缓冲区未满时，才进行数据发送操作，以防止在 FIFO 满时继续发送数据，从而避免缓冲区溢出和数据覆盖问题 。
if (!(SPI_getStatus(SPIA_BASE) & SPI_STS_BUF_FULL)) {
// 缓冲区未满，发送数据
SPI_writeDataBlockingNonFIFO(SPIA_BASE, data_to_send);
} else {
// 缓冲区已满，进行相应处理，如等待或报错
}
在上述代码中，通过if语句检查 SPIA 模块的缓冲区满标志位（SPI_STS_BUF_FULL）。如果标志位未被置位，表示缓冲区未满，则可以安全地发送数据；如果标志位被置位，表示缓冲区已满，则需要进行相应的处理，如等待一段时间后再次检查缓冲区状态，或者向用户报告错误信息 。
还可以合理设置 FIFO 中断级别，当 FIFO 缓冲区中的数据达到一定数量时，触发中断通知 CPU 进行处理。这样可以及时响应 FIFO 缓冲区的状态变化，确保数据的及时处理和传输 。
SPI_setFIFOInterruptLevel(SPIA_BASE, SPI_FIFO_TX4, SPI_FIFO_RX4);
上述代码通过SPI_setFIFOInterruptLevel函数设置了 SPIA 模块的 FIFO 中断级别，当发送 FIFO 缓冲区中的数据达到 4 个时，触发发送中断；当接收 FIFO 缓冲区中的数据达到 4 个时，触发接收中断。通过这种方式，CPU 可以在合适的时机对 FIFO 缓冲区中的数据进行处理，避免缓冲区溢出和数据丢失等问题 。
6. 调试技巧与工具
6.1 示波器在 SPI 调试中的应用
在 SPI 通信调试过程中，示波器是一种极为重要的工具，它能够直观地展示 SPI 信号的波形，帮助开发者快速判断通信是否正常，准确找出潜在问题 。
使用示波器测量 SPI 信号时，首先要确保正确连接。将示波器的探头分别连接到 SPI 的相关信号线上，如 SCK（串行时钟）连接到示波器的通道 1，MOSI（主设备输出、从设备输入）连接到通道 2，MISO（主设备输入、从设备输出）连接到通道 3，SS/CS（片选信号）连接到通道 4 。在连接过程中，要注意探头的接地，使用短接地夹或接地弹簧，以减少接地回路电感，避免引入噪声干扰信号测量 。
时钟信号（SCK）是 SPI 通信的关键，通过示波器观察 SCK 波形，可以判断其频率是否符合预期。在 SPI 通信配置中，通常会设置一个特定的波特率，而波特率与 SCK 频率密切相关。若示波器测量得到的 SCK 频率与预期的波特率不一致，就表明时钟配置可能存在问题 。假设 SPI 配置的波特率为 10MHz，根据 SPI 时钟频率 = LSPCLK 频率 / （SPIBRR 寄存器的值 + 1）的公式，在 LSPCLK 频率为 50MHz 的情况下，SPIBRR 寄存器应设置为 4。如果示波器测量到的 SCK 频率远低于或高于 10MHz，就需要检查 SPIBRR 寄存器的设置是否正确，以及 LSPCLK 是否正常 。
时钟信号的极性（CPOL）和相位（CPHA）也可以通过示波器进行观察。CPOL 决定了时钟信号在空闲状态下的电平，CPHA 决定了数据采样是在时钟的第一个边沿还是第二个边沿。不同的 SPI 设备可能需要不同的 CPOL 和 CPHA 配置，若配置不一致，就会导致数据传输错误 。通过示波器观察 SCK 信号的空闲电平以及数据信号（MOSI、MISO）与 SCK 信号的相对时序关系，可以判断 CPOL 和 CPHA 的配置是否正确。在 SPI 模式 0（CPOL = 0, CPHA = 0）下，SCK 空闲时为低电平，数据在 SCK 的上升沿采样；在 SPI 模式 1（CPOL = 0, CPHA = 1）下，SCK 空闲时为低电平，数据在 SCK 的下降沿采样。通过对比示波器显示的波形与理论模式的时序要求，能够及时发现并纠正 CPOL 和 CPHA 的配置错误 。
数据信号（MOSI、MISO）的正确性也可以通过示波器进行检查。在 SPI 通信过程中，主设备通过 MOSI 线发送数据，从设备通过 MISO 线返回数据。正常情况下，MOSI 和 MISO 上的数据应该按照时钟信号的节奏进行传输，且数据的逻辑电平应符合 SPI 协议的规定 。通过示波器观察 MOSI 和 MISO 的波形，可以检查数据是否按位正确传输，是否存在数据丢失、错位或电平异常等问题 。在发送一个 8 位数据 0x5A（二进制为 01011010）时，示波器应能清晰地显示出 MOSI 线上依次出现 8 个数据位，且每个数据位的电平变化与发送数据一致；MISO 线上返回的数据也应符合从设备的响应逻辑 。

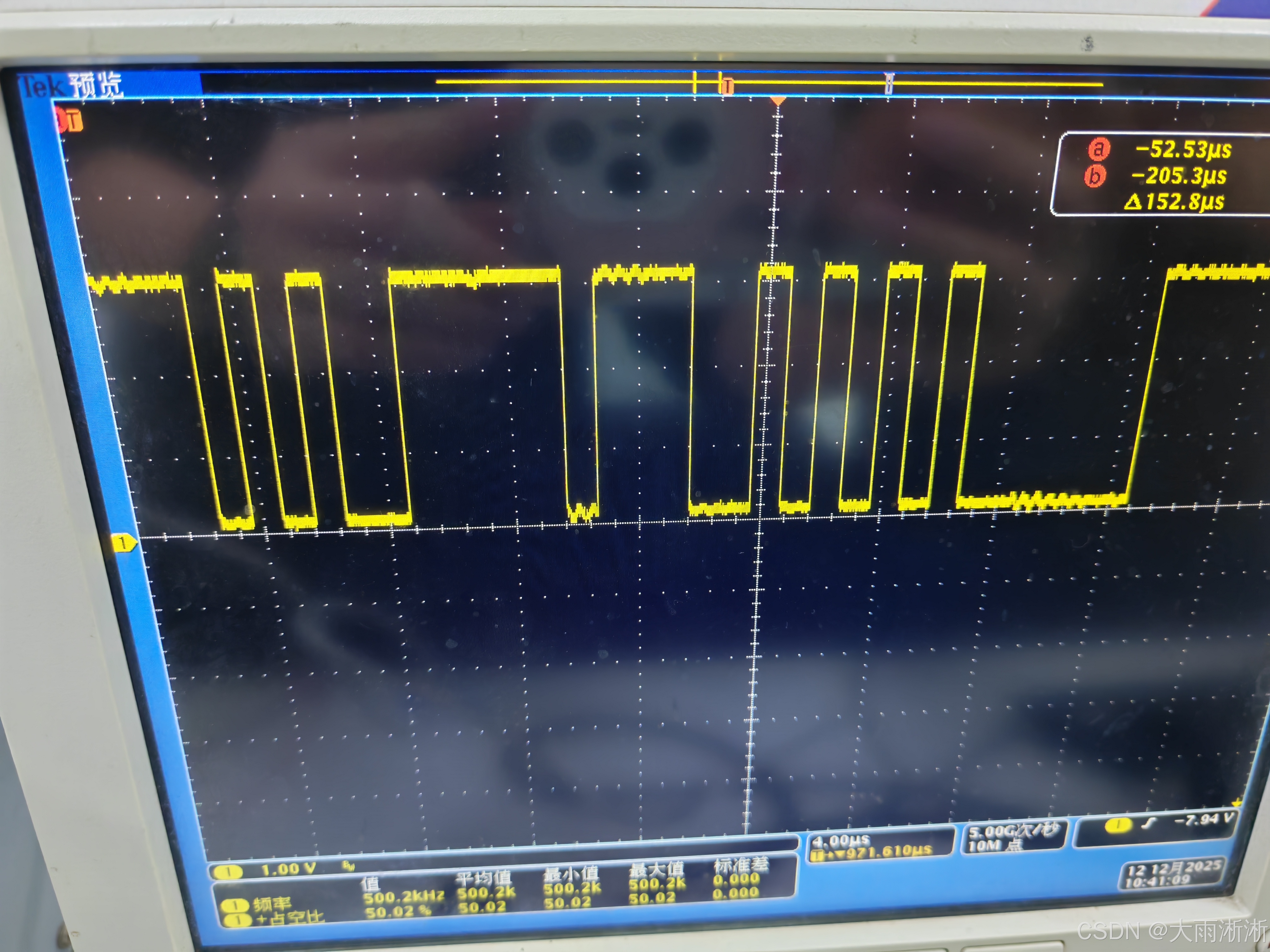

为了更直观地说明示波器在 SPI 调试中的作用，以下展示正常和异常情况下的 SPI 波形对比：
- 正常 SPI 波形：在正常情况下，SCK 波形呈现稳定的周期性脉冲，频率与配置的波特率对应。MOSI 和 MISO 波形与 SCK 波形同步，数据按位正确传输，没有出现数据丢失或电平异常的情况。片选信号（SS/CS）在数据传输期间保持低电平，传输完成后拉高，时序正确 。
- 异常 SPI 波形：异常情况下，可能出现 SCK 频率不稳定，波形抖动或频率偏差较大；MOSI 或 MISO 数据波形出现错位、丢失某些数据位，或者电平异常，如高电平或低电平的幅值不符合要求；片选信号（SS/CS）的时序错误，如在数据传输过程中提前拉高或延迟拉低 。
6.2 代码调试方法
在基于 TMS320F28377SPTPS 的 SPI 通信开发中，使用 Code Composer Studio（CCS）等开发环境进行代码调试是解决问题、优化代码的重要手段 。
设置断点是代码调试的基本操作之一。断点是程序执行过程中的一个暂停点，当程序运行到断点处时，会暂停执行，方便开发者查看当前程序的状态。在 SPI 通信代码中，可以在关键函数调用处、数据处理部分以及中断服务程序入口等位置设置断点 。在 SPI 发送函数SPI_writeDataBlockingNonFIFO的入口处设置断点，当程序执行到该函数时，会暂停执行，此时可以查看传入的参数是否正确，以及函数执行前相关寄存器和变量的状态 。
单步执行是另一个重要的调试方法。单步执行允许开发者逐行执行代码，每执行一行代码，程序就暂停一次，开发者可以观察代码执行后寄存器、变量以及内存的变化情况。在 SPI 通信调试中，通过单步执行，可以详细了解 SPI 初始化过程中寄存器的配置顺序和值的变化，以及数据发送和接收过程中函数的执行流程 。在 SPI 初始化函数SPIA_Init中，单步执行每一行代码，观察SPI_disableModule、SPI_setConfig等函数对 SPI 相关寄存器的配置操作，确保初始化过程正确无误 。
查看变量值和寄存器状态是代码调试的关键环节。在调试过程中，可以通过 CCS 的调试窗口查看变量的值，以验证程序逻辑是否正确。在 SPI 通信中，需要关注的数据缓冲区变量，如发送缓冲区txBuffer和接收缓冲区rxBuffer，查看其中的数据是否正确存储和读取 。还可以查看 SPI 相关寄存器的值，如 SPIBRR（时钟分频寄存器）、SPICCR（控制寄存器）、SPISR（状态寄存器）等，检查寄存器的配置是否符合预期，以及在通信过程中寄存器状态的变化是否正确 。在 SPI 发送数据后，查看 SPISR 寄存器中的发送完成标志位是否被正确置位，以判断数据是否成功发送 。
在调试过程中，还可以通过分析代码执行流程，找出潜在的问题。在 SPI 中断服务程序中，通过单步执行和查看变量值，分析中断处理逻辑是否正确，是否能够及时响应中断并正确处理数据 。如果发现中断服务程序执行过程中出现异常，如数据处理错误或中断标志位未正确清除，可以逐步排查问题，找到错误的根源并进行修复 。
调试过程中还需注意一些事项和技巧。在设置断点时，要避免设置过多不必要的断点，以免影响调试效率。在单步执行时，要注意观察代码执行的上下文，理解每一行代码的作用和影响 。还可以利用 CCS 的其他调试功能，如内存查看、堆栈跟踪等，深入分析程序运行时的状态，帮助解决复杂的问题 。
7. 应用案例分享
7.1 实际项目中的 SPI 通信应用场景
在工业自动化领域，TMS320F28377SPTPS 的 SPI 通信有着广泛而关键的应用，下面以一个电机控制系统中的传感器数据采集项目为例进行详细阐述。
在电机控制系统中，需要实时、精确地采集电机的各种运行参数，以实现对电机的高效、稳定控制。电流传感器用于监测电机的工作电流，通过 SPI 通信将采集到的电流数据传输给 TMS320F28377SPTPS。这对于电机的过流保护、转矩控制等至关重要，能够确保电机在正常电流范围内运行，避免因电流异常而损坏电机。位置传感器则用于检测电机的转子位置，为电机的矢量控制提供关键信息，使电机能够按照预定的速度和位置运行，满足各种工业应用的需求 。
SPI 通信在该项目中发挥着不可或缺的作用。由于电机控制对实时性要求极高，SPI 通信的高速特性能够确保传感器数据的快速传输，使 TMS320F28377SPTPS 能够及时获取电机的运行状态信息，并迅速做出响应，调整控制策略。在电机高速运转时，传感器会产生大量的数据，SPI 通信的高速传输能力可以保证这些数据能够及时、准确地传输到 TMS320F28377SPTPS，为电机的精确控制提供有力支持 。
SPI 通信的全双工特性也是一大优势。在电机控制系统中，不仅需要传感器向 TMS320F28377SPTPS 发送数据，TMS320F28377SPTPS 也可能需要向传感器发送配置信息或控制指令。SPI 通信的全双工模式允许数据在两个方向上同时传输，大大提高了通信效率，实现了传感器与 TMS320F28377SPTPS 之间的高效交互 。
SPI 通信的同步特性也为电机控制系统提供了精确的时序控制。在电机控制中，各个环节的时间配合非常关键，SPI 通信的同步时钟信号能够确保数据的准确传输和接收，避免因时序问题导致的数据错误或丢失，从而保证电机控制的稳定性和可靠性 。
7.2 项目实施过程与成果
在项目实施过程中，我们遇到了一系列挑战，并通过针对性的解决方案成功克服，确保了项目的顺利推进 。
SPI 通信的稳定性是首要挑战。在电机运行过程中，会产生较强的电磁干扰，这对 SPI 通信的稳定性构成了严重威胁。为了解决这一问题，我们在硬件设计上采取了一系列抗干扰措施。增加了屏蔽层，将 SPI 信号线用金属屏蔽层包裹起来，有效阻挡了外部电磁干扰对信号线的影响；合理布局布线，将 SPI 信号线与其他敏感信号线分开，减少了信号之间的串扰；在 SPI 芯片的电源引脚和地引脚之间添加了多个滤波电容，如 0.1μF 的陶瓷电容和 10μF 的电解电容，用于滤除电源噪声，确保 SPI 芯片工作在稳定的电源环境中 。
数据处理的实时性也是一个关键问题。由于电机控制需要实时处理大量的传感器数据，如何高效地处理这些数据成为项目的难点之一。我们优化了数据处理算法，采用了并行处理的思想。利用 TMS320F28377SPTPS 的双核架构，将数据采集和初步处理任务分配给 CLA（可编程控制律加速器），CLA 作为独立的 32 位浮点处理器，能够独立于主 CPU 执行代码，大大提高了数据处理的速度。主 C28x CPU 则负责更复杂的控制算法和通信任务，实现了数据处理和控制任务的并行执行，有效提升了系统的实时性 。
经过项目团队的努力，项目取得了显著成果。系统性能得到了大幅提升，电机的控制精度和响应速度明显提高。在电机启动和调速过程中，能够快速、准确地跟踪设定值，实现了电机的平稳运行。数据传输的稳定性也得到了极大增强，通过硬件抗干扰措施和软件优化，SPI 通信在电机运行的复杂电磁环境下能够稳定、可靠地传输数据，数据丢包率显著降低，保证了电机控制系统的可靠性 。
通过这个项目，我们积累了宝贵的经验。在硬件设计方面，要充分考虑电磁干扰等因素，采取有效的抗干扰措施，确保硬件系统的稳定性。在软件设计方面，要合理利用芯片的资源，优化算法，提高数据处理的效率和实时性。在项目实施过程中，团队成员之间的密切协作和沟通也是项目成功的关键，不同专业背景的人员共同解决了硬件、软件和系统集成等多方面的问题 。
8. 总结与展望
8.1 开发实战总结
在基于 TMS320F28377SPTPS 的 SPI 通信开发实战过程中，我们深入探索了硬件连接、配置、编程实现、常见问题解决和调试技巧等多个关键环节，这些环节相互关联，共同构成了一个完整且高效的 SPI 通信开发体系 。
硬件连接作为 SPI 通信的物理基础，其稳定性和正确性至关重要。在实际连接过程中，不仅要确保 SPI 的各条信号线（如 SCK、MOSI、MISO、SS/CS）与从设备的对应引脚准确连接，还需关注布线长度、信号隔离以及滤波电容的合理配置。较短的布线长度可以有效减少信号传输过程中的损耗和干扰，避免信号衰减和延迟增加，从而确保通信的稳定性和速度；信号隔离能够防止 SPI 信号线与其他高速信号线和电源线相互干扰，通过使用地线或电源平面作为隔离层，为 SPI 通信提供一个相对纯净的信号环境；在 SPI 芯片的电源引脚附近添加滤波电容，如 0.1μF 的陶瓷电容和 10μF 的电解电容，能够有效滤除电源噪声，确保芯片工作的稳定性，为 SPI 通信的正常进行提供可靠的电源保障 。
SPI 时钟和引脚的初始化是通信正常运行的前提条件。准确设置 SPI 时钟分频系数，确保 SPI 时钟频率符合从设备的要求，是实现稳定通信的关键。若时钟分频系数设置不当，导致 SPI 时钟频率过高或过低，都可能引发通信错误。合理配置 SPI 相关引脚为 SPI 功能模式，使引脚能够正确地传输 SPI 信号，也是初始化过程中不可或缺的环节 。SysConfig 图形化配置工具的应用，极大地简化了 SPI 通信的配置过程。通过该工具，开发者可以直观地设置 SPI 的工作模式、波特率、数据帧大小、时钟极性和相位等关键参数，减少了手动编写配置代码可能出现的错误，提高了配置的准确性和效率。在使用 SysConfig 时，开发者需要仔细查阅从设备的数据手册，确保各项参数的设置与从设备的要求一致，以实现主从设备之间的无缝通信 。
在 SPI 通信的编程实现方面，掌握 SPI 发送 / 接收代码的编写是核心任务。以 16 位模式为例，通过编写 SPI 初始化函数和数据传输函数，实现了数据的可靠发送和接收。在这个过程中，深入理解关键函数和变量的作用，如 SPI_writeDataBlockingNonFIFO 和 SPI_readDataBlockingNonFIFO 函数，对于确保数据传输的准确性和完整性至关重要。中断处理机制的合理运用，进一步提高了 SPI 通信的效率和实时性。通过使能 SPI 中断，配置中断向量表，并编写相应的中断服务程序，能够及时响应 SPI 数据的接收和发送事件，实现高效的数据处理 。DMA 辅助数据传输技术的引入，为 SPI 通信带来了更高的效率和更低的 CPU 负载。通过配置 DMA 通道，实现 SPI 与内存之间的数据直接传输，CPU 可以从繁琐的数据搬运工作中解放出来，专注于其他重要任务，如实时控制算法的执行和系统管理等 。
在开发过程中，我们也遇到了一些常见问题，如片选信号控制问题、时钟配置错误、首次发送丢包问题和 FIFO 使用问题等。对于片选信号控制不当导致的误选从设备和数据传输错误问题，我们通过严格遵循正确的时序，在数据发送前拉低片选信号，发送完成后拉高片选信号，确保了从设备的正确选择和数据的可靠传输 。时钟配置错误引发的波特率不匹配和数据错位问题，通过检查和正确配置 SPI 时钟，确保 LSPCLK 已使能，根据公式设置合适的时钟分频系数，并仔细查阅从设备的数据手册，确保主从设备的时钟极性和相位配置一致，得以有效解决 。首次发送丢包问题通常是由于状态寄存器未清除和缓冲区未初始化导致的，通过在初始化后先清除状态寄存器，并在发送数据前确保缓冲区为空且状态正常，成功避免了这一问题的发生 。FIFO 使用不当可能导致缓冲区溢出和数据覆盖问题，为了避免这些问题，我们在发送数据前检查 FIFO 缓冲区是否已满，只有在缓冲区未满时才进行数据发送操作，并合理设置 FIFO 中断级别，当 FIFO 缓冲区中的数据达到一定数量时，触发中断通知 CPU 进行处理，确保了数据的及时处理和传输 。
示波器和代码调试方法在 SPI 通信调试中发挥了重要作用。使用示波器可以直观地观察 SPI 信号的波形，通过测量时钟信号、数据信号和片选信号的波形，判断通信是否正常，及时发现时钟频率异常、数据错位等问题。在代码调试方面，通过设置断点、单步执行和查看变量值等方法，深入分析代码执行流程，找出潜在的问题并进行修复，确保了代码的正确性和稳定性 。
8.2 未来技术展望
随着科技的不断进步，SPI 通信技术也在持续演进，展现出令人期待的发展趋势。在未来，SPI 通信有望实现更高的传输速率，以满足日益增长的数据传输需求。随着半导体工艺的不断提升，SPI 接口的时钟频率将进一步提高，从而显著加快数据传输速度，使 SPI 通信在高速数据采集、大数据量传输等领域发挥更大的作用 。SPI 通信在可靠性和稳定性方面也将不断优化。通过引入更先进的错误检测和纠正机制，如更复杂的校验和算法、循环冗余校验（CRC）等，能够有效提高数据传输的准确性，减少数据传输过程中的错误和丢失，为对数据可靠性要求极高的应用场景，如工业自动化控制、航空航天等领域，提供更可靠的通信保障 。
TMS320F28377SPTPS 凭借其强大的性能和丰富的外设资源，在更多领域展现出巨大的应用潜力。在物联网（IoT）领域，随着万物互联时代的到来，大量的传感器和设备需要进行数据交互和通信。TMS320F28377SPTPS 的 SPI 通信可以实现与各种物联网传感器、执行器的高效连接，将采集到的数据快速传输到云端进行分析和处理，为实现智能环境监测、智能家居控制等应用提供支持 。在人工智能边缘计算领域，TMS320F28377SPTPS 可以利用其强大的处理能力和 SPI 通信接口，与高速的存储设备和计算芯片进行数据交互，实现对大量数据的快速处理和分析，为边缘设备提供更智能的决策能力，推动人工智能技术在工业制造、智能安防等领域的落地应用 。
为了充分挖掘 TMS320F28377SPTPS 和 SPI 通信技术的潜力，未来还有许多研究方向值得探索。进一步优化 SPI 通信协议，提高其兼容性和可扩展性，使其能够更好地适应不同类型设备和应用场景的需求，是一个重要的研究方向。研究如何在复杂的电磁环境下，进一步提高 SPI 通信的抗干扰能力，确保通信的稳定性，也是未来需要解决的关键问题之一 。在硬件设计方面，探索如何利用新型材料和工艺，进一步降低 SPI 通信接口的功耗和成本，提高其性能，将有助于推动 SPI 通信技术在更多领域的广泛应用 。在软件编程方面，开发更高效、更智能的 SPI 通信驱动程序和算法，提高数据处理的速度和精度，也是未来研究的重点之一 。
希望读者能够在基于 TMS320F28377SPTPS 的 SPI 通信开发领域继续深入探索和实践。通过不断尝试新的技术和方法，解决实际应用中遇到的问题，为相关领域的技术发展贡献自己的力量。相信在大家的共同努力下，SPI 通信技术将在未来的科技发展中绽放更加耀眼的光芒，为推动各行业的数字化转型和智能化升级提供坚实的技术支撑 。
扫一扫
1737
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
