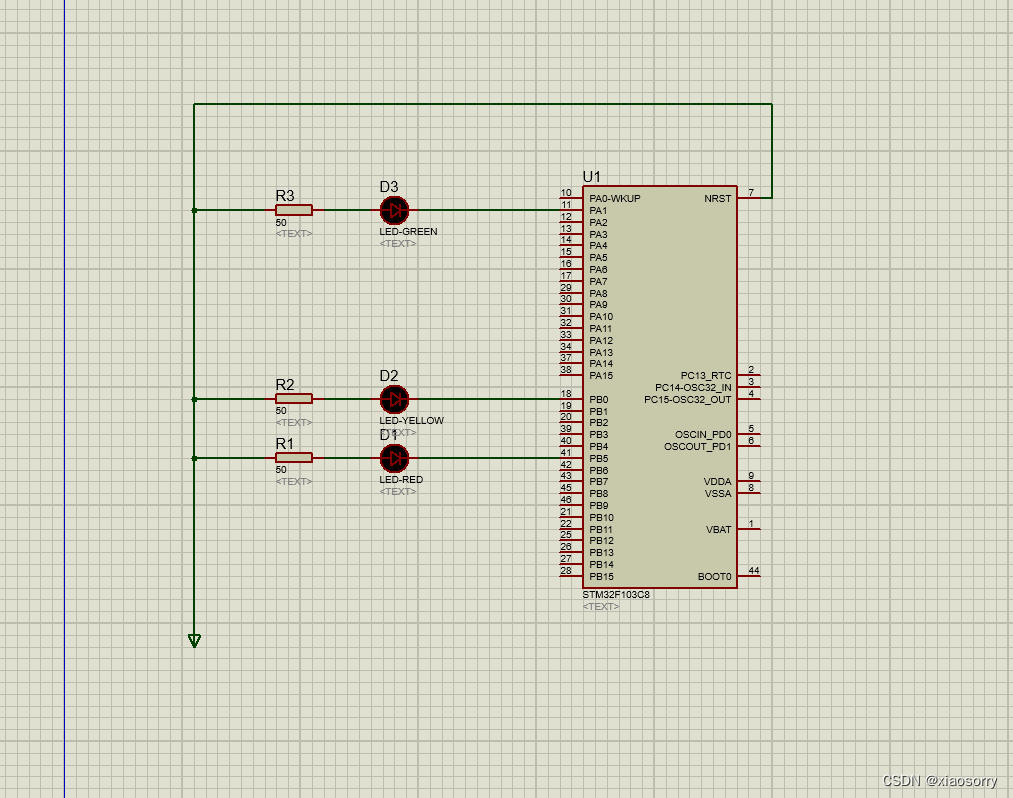

一. 了解STM32最小系统核心板(STM32F103C8T6，国际上又统称 STM32 Blue Bill开发板)的电路原理图，用Proteus 设计一个STM32最小系统板+LED流水灯实验原理图，仿真运行。

Proteus仿真工程

进行仿真

STM32流水灯仿真

二. 以 STM32最小系统核心板(STM32F103C8T6)+面板板+3只_（或更多）红绿蓝LED 搭建电路，使用GPIOA、GPIOB、GPIOC这3个端口控制LED灯，轮流闪烁，间隔时长1秒。

1）写出程序设计思路，包括GPIOx端口的各寄存器地址和详细参数；

GPIOA的地址为0x40010800
GPIOB的地址为0x40010C00
GPIOC的地址为0x40011000

2）用C语言寄存器方式编程实现，代码须有详细注解。

led.c

	RCC->APB2ENR|=1<<2; //使能 PORTA 时钟
	RCC->APB2ENR|=1<<3; //使能 PORTB 时钟

	GPIOB->CRL&=0XFF0FFFFF;
	GPIOB->CRL|=0X00300000;//PB.5 推挽输出
	GPIOB->ODR|=1<<5; //PB.5 输出高

	GPIOB->CRL&=0XFFFFFFF0;
	GPIOB->CRL|=0X00000003;//PB.0 推挽输出
	GPIOB->ODR|=1<<0; //PB.0 输出高

	GPIOA->CRL&=0XFFFFFF0F;
	GPIOA->CRL|=0X00000030;//PA.1 推挽输出
	GPIOA->ODR|=1<<1; //PA.1 输出高

test.c

	while(1)
	{
		LED0=0;
		LED1=1;
		LED2=1;
		LED3=1;
		delay_ms(1000);
		LED0=1;
		LED1=0;
		LED2=1;
		LED3=1;
		delay_ms(1000);
		LED0=1;
		LED1=1;
		LED2=0;
		LED3=1;
		delay_ms(1000);

	}

3）STM32最小系统核心板子出厂时已经焊接好了1个led灯（标注了PC13处），一般可通过此灯的点亮让编程者验证自己烧录的代码是否正常运行了。请查阅最小版电路原理图和相关资料，将这个灯也用在流水灯中，重编新程序。

led.c

	RCC->APB2ENR|=1<<2; //使能 PORTA 时钟
	RCC->APB2ENR|=1<<3; //使能 PORTB 时钟
    RCC->APB2ENR|=1<<4; //使能 PORTC 时钟

	GPIOB->CRL&=0XFF0FFFFF;
	GPIOB->CRL|=0X00300000;//PB.5 推挽输出
	GPIOB->ODR|=1<<5; //PB.5 输出高

	GPIOB->CRL&=0XFFFFFFF0;
	GPIOB->CRL|=0X00000003;//PB.0 推挽输出
	GPIOB->ODR|=1<<0; //PB.0 输出高

	GPIOA->CRL&=0XFFFFFF0F;
	GPIOA->CRL|=0X00000030;//PA.1 推挽输出
	GPIOA->ODR|=1<<1; //PA.1 输出高

	GPIOC->CRH&=0XFFF00FFF;
	GPIOC->CRH|=0X00300000;//PC.13 推挽输出
	GPIOC->ODR|=1<<13; //PC.13 输出高

test.c

	while(1)
	{
		LED0=0;
		LED1=1;
		LED2=1;
		LED3=1;
		delay_ms(1000);
		LED0=1;
		LED1=0;
		LED2=1;
		LED3=1;
		delay_ms(1000);
		LED0=1;
		LED1=1;
		LED2=0;
		LED3=1;
		delay_ms(1000);
		LED0=1;
		LED1=1;
		LED2=1;
		LED3=0;
		delay_ms(1000);
	}

实况

STM32流水灯实况2
