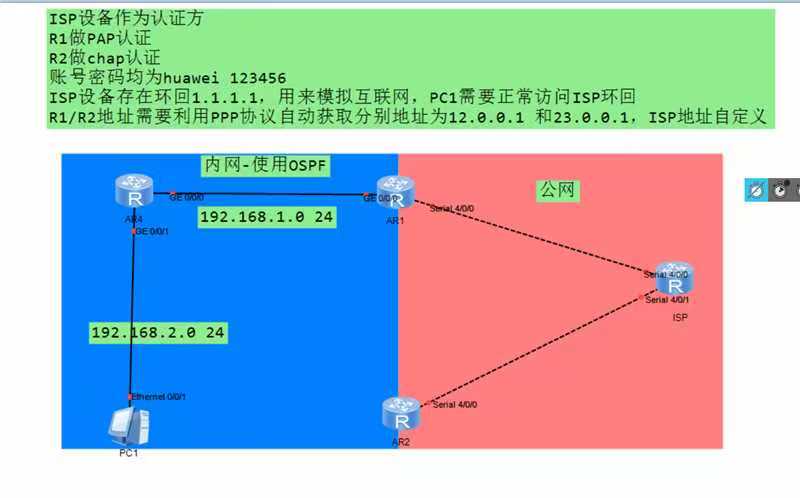

ISP 设备配置
- 进入 R 的系统视图：
system - view- 创建用于 PAP 认证的用户名和密码：
local - user huawei password simple 123456- 设置用户服务类型为 PPP：
local - user huawei service - type ppp- 创建用于 CHAP 认证的用户名和密码（也为 huawei/123456 ）：
local - user huawei password simple 123456- 设置用户服务类型为 PPP：
local - user huawei service - type pp- 创建环回接口：
interface LoopBack 0- 配置环回接口 IP 地址：
ip address 1.1.1.1 32- 进入R1相连的接口视图：
interface Serial 4/0/0- 开启接口：
undo shutdown- 配置链路层协议为 PPP：
link - protocol ppp- 配置 PAP 认证：
ppp authentication - mode pap- 配置 IP 地址：
ip address 12.0.0.2 30- 进入R2相连的接口视图：
interface Serial 4/0/1- 开启接口：
undo shutdown- 配置链路层协议为 PPP：
link - protocol ppp- 配置 CHAP 认证：
ppp authentication - mode chap- 配置 IP 地址：
-
ip address 23.0.0.2 30
R1 配置
-
- 进入系统视图：
system - view - 进入接口视图：
interface Serial 4/0/0 - 开启接口：
undo shutdown - 配置链路层协议为 PPP：
link - protocol ppp - 配置 PAP 认证的用户名和密码：
ppp pap local - user huawei password simple 123456 - 配置 IP 地址获取方式为 PPP ：
ip address ppp - negotiate - 进入接口视图：
interface GigabitEthernet 0/0/1 - 开启接口：
undo shutdown - 配置 IP 地址：
ip address 192.168.1.1 24 - 进入 OSPF 视图：
ospf 1 router - id 1.1.1.1 - 宣告内网网段：
area 0network 192.168.1.0 0.0.0.255
- 进入系统视图：
R2 配置
- 进入系统视图：
system - view - 进入接口视图：
interface Serial 4/0/0 - 开启接口：
undo shutdown - 配置链路层协议为 PPP：
link - protocol ppp - 配置 CHAP 认证的用户名和密码：
ppp chap user huawei ppp chap password simple 123456- 配置 IP 地址获取方式为 PPP 协商（自动获取 ）：
ip address ppp - negotiate - 进入接口视图：
interface GigabitEthernet 0/0/1 - 开启接口：
undo shutdown - 配置 IP 地址（假设为 192.168.1.2/24 ）：
ip address 192.168.1.2 24 - 进入 OSPF 视图：
ospf 1 router - id 2.2.2.2 - 宣告内网网段：
area 0network 192.168.1.0 0.0.0.255
R4配置（连接 PC1 的路由器）
- 进入系统视图：
system - view - 进入接口视图：
interface GigabitEthernet 0/0/1 - 开启接口：
undo shutdown - 配置 IP 地址（假设为 192.168.2.1/24 ）：
ip address 192.168.2.1 24 - 进入接口视图：
interface GigabitEthernet 0/0/2 - 开启接口：
undo shutdown - 配置 IP 地址（假设为 192.168.1.3/24 ）：
ip address 192.168.1.3 24 - 进入 OSPF 视图：
ospf 1 router - id 3.3.3.3 - 宣告内网网段：
area 0network 192.168.1.0 0.0.0.255network 192.168.2.0 0.0.0.255
