如何用capl操控程控电源(RS232)

内容：

用capl脚本实现操控程控电源。

一、新建工程

新建一个任意的CAN/LIN工程

二、创建文件

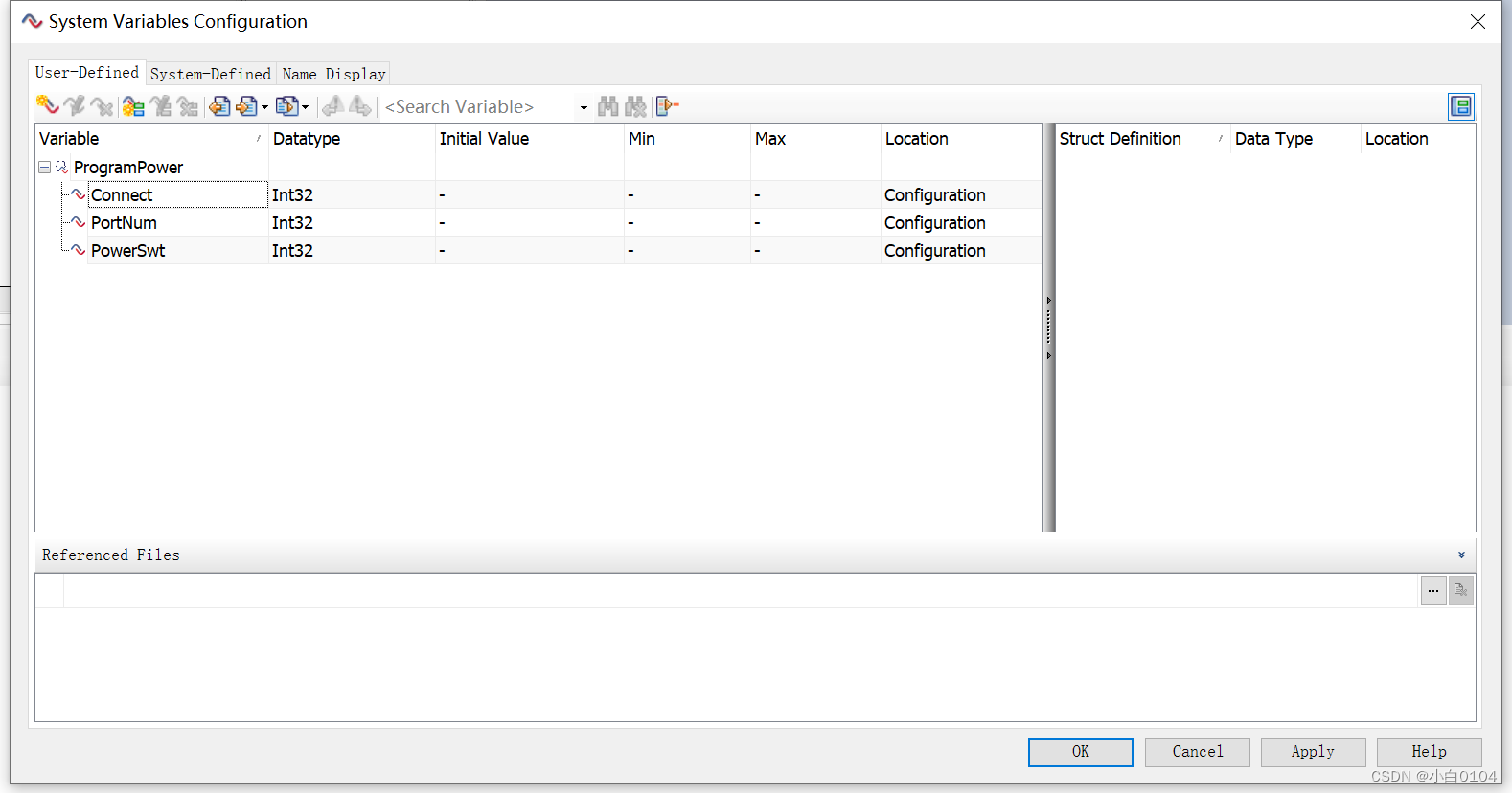

2.1 系统变量

创建一些用得到的变量：

①Connect：用于发送和程控电源建立连接的变量。

②PortNum：通道号（通道属性预先配置好，也可以自定义一些变量来获取）。

③PowerSwt：电源开关。

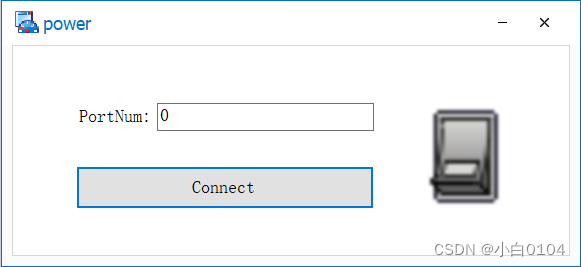

2.2 Panel界面

比较简单，可以自己视需求制作：

2.3 capl脚本

一些需要注意的点：

①table部分是根据程控电源的数据手册创建的，比如ReadID（采用的是SCPI协议），发送时直接发送这个数据就可以读取到对应信息

②有些命令发送时需要加上换行等符号，所以会有\r\n。

③RS232的读取接口并不是一次性读取完的，所以我们要创建一个记录读取的位置信息的变量，然后将获取到的数据汇总到同一个数组中。

④具体读取到的数据时间可以自己测试，我这里选的是200ms认为全部读到了，然后清除记录的位置信息（实际可能不需要这么久）。

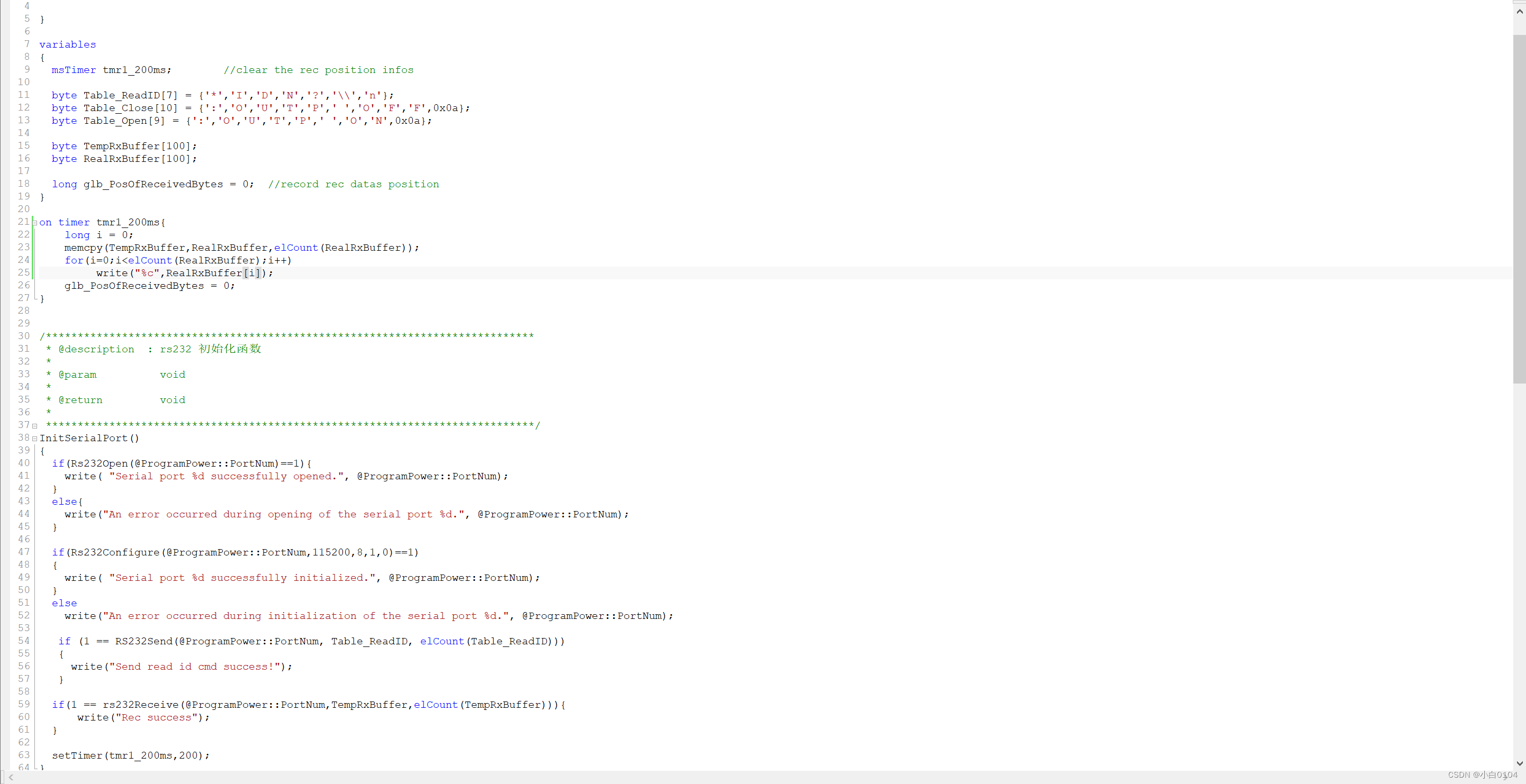

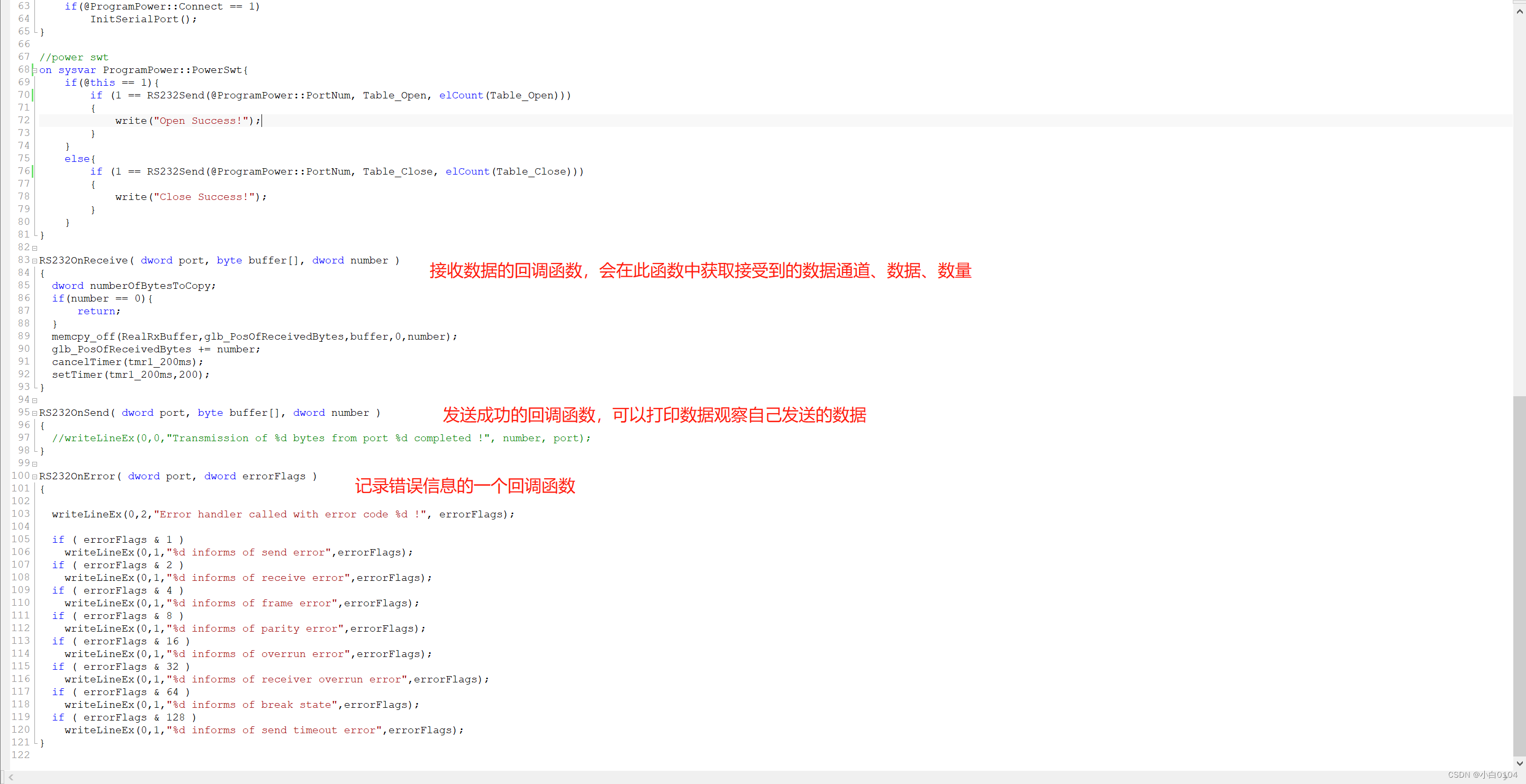

代码如下：

三、验证

3.1导入脚本

新建一个ECU，导入cpal脚本

3.2 选择通道

我这里是port9，然后电机connect：

已经打印了连接成功的信息

3.2 打开电源

打印成功开启的信息（可以参考手册，通过回读电源状态的命令去读实际状态），实际电源状态也是开启的，然后试试关闭也ok。

有用就点个赞把。

测试工程：

链接：https://pan.baidu.com/s/1GOgL1KNxyLVq1maa3Hui5g
提取码：0104
